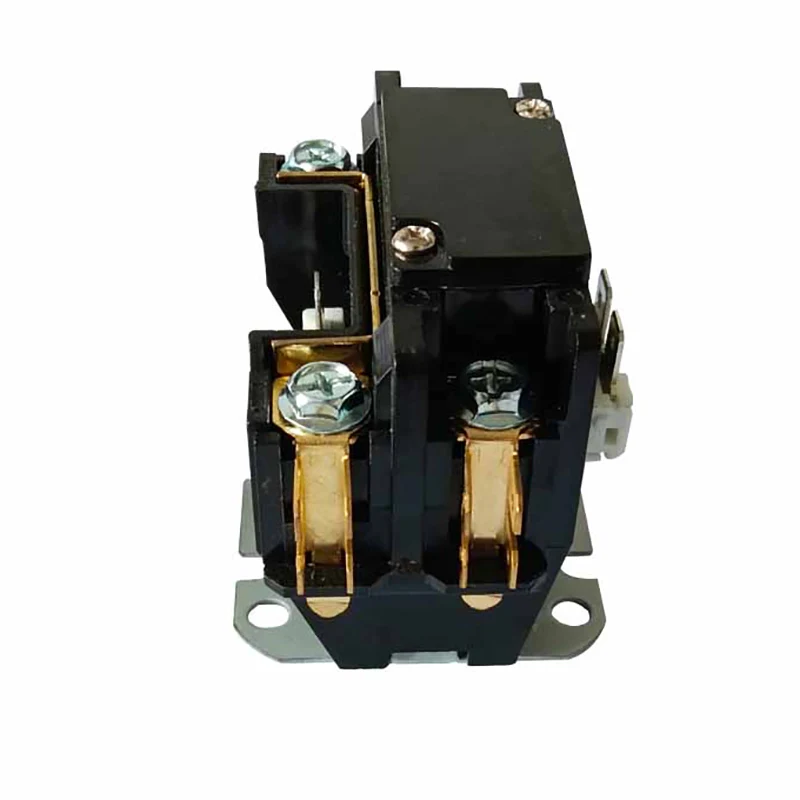

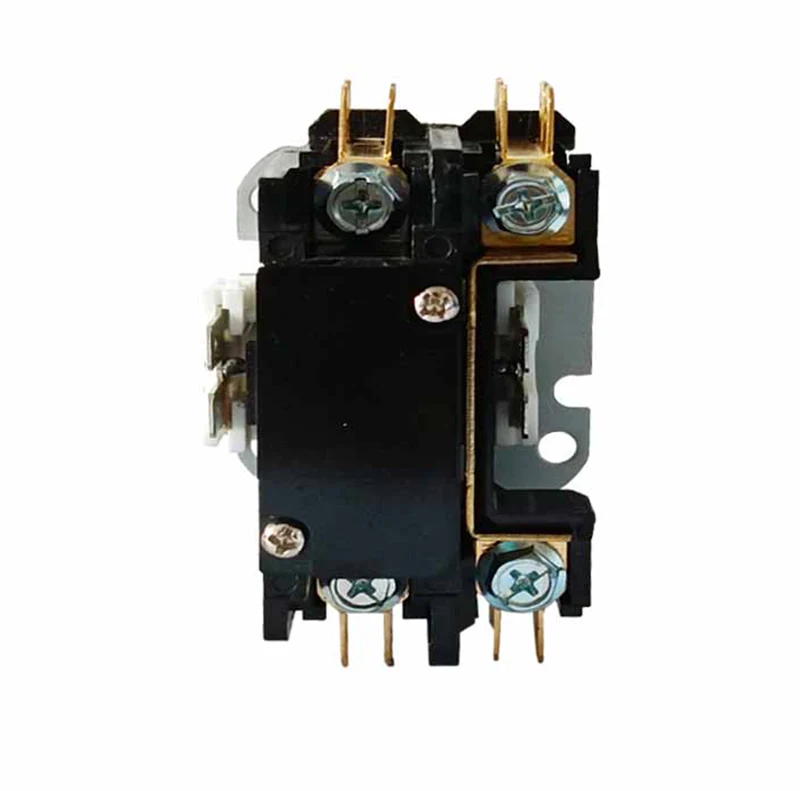

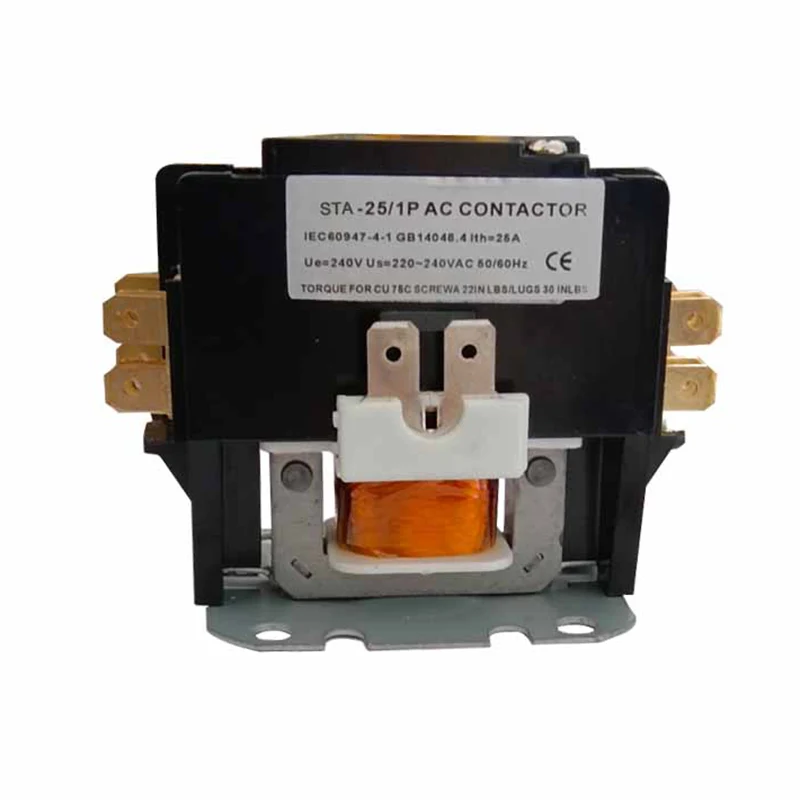

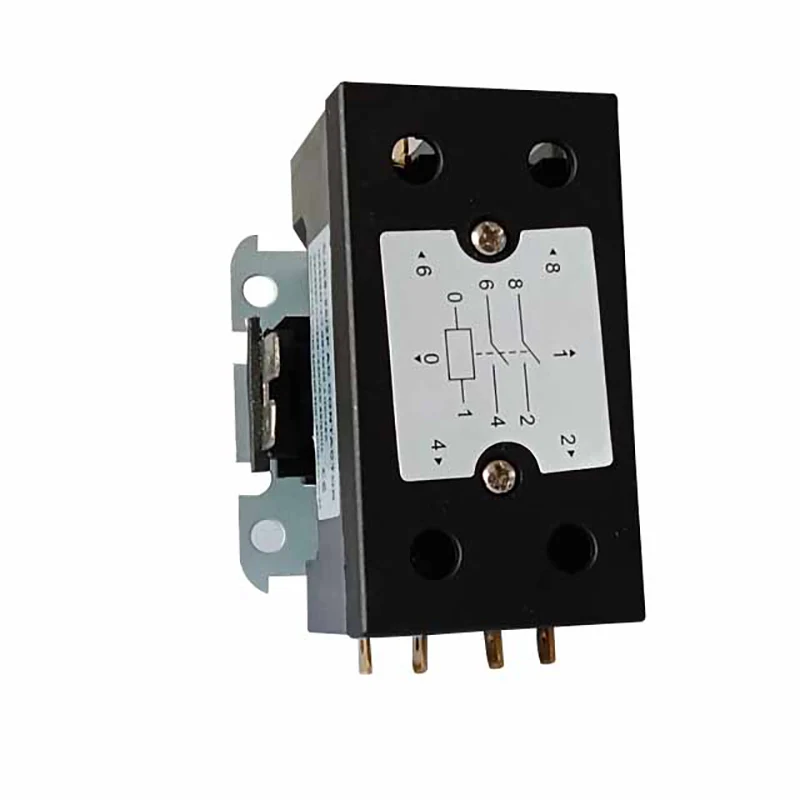

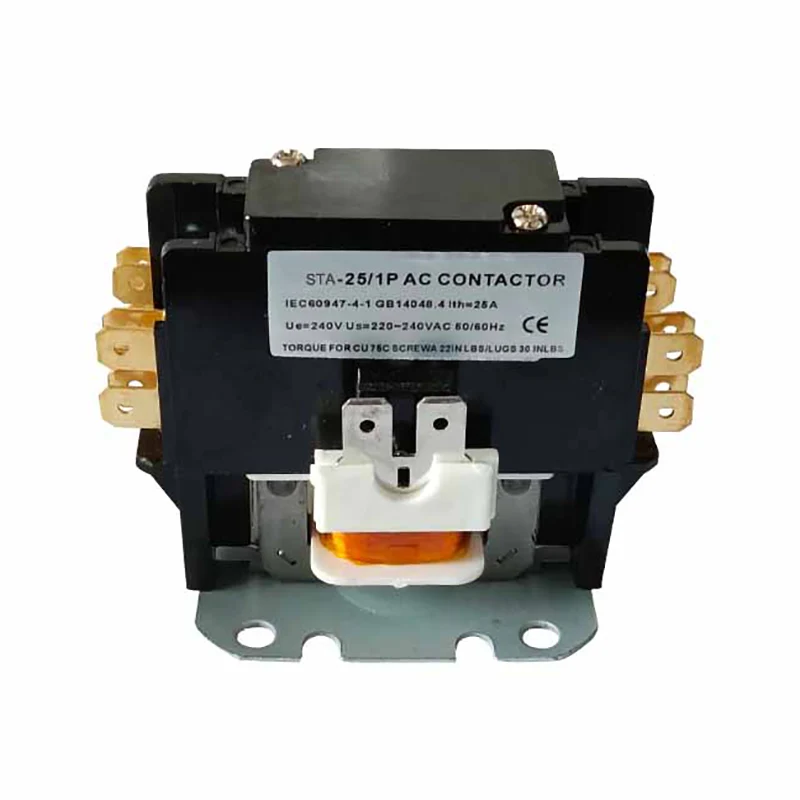

1.5p 25a ಏರ್ ಎಸಿ ಕಂಡೀಷನಿಂಗ್ ಕಾಂಟಾಕ್ಟರ್

ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

1.5p 25a ಏರ್ ಎಸಿ ಕಂಡೀಷನಿಂಗ್ ಕಾಂಟಾಕ್ಟರ್ನ ಸುರುಳಿ ಶಕ್ತಿಯುತವಾದಾಗ, ಕಬ್ಬಿಣದ ಕೋರ್ ಕಾಂತೀಯವಾಗುತ್ತದೆ ಮತ್ತು ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯನ್ನು ಮುಚ್ಚಲು ಆಕರ್ಷಿಸುತ್ತದೆ, ಹೀಗಾಗಿ ವಿದ್ಯುತ್ ಹೊರೆ ವಿದ್ಯುತ್ ಮೂಲಕ್ಕೆ ಸಂಪರ್ಕಿಸುತ್ತದೆ. ಸುರುಳಿಯನ್ನು ಡಿ-ಎನರ್ಜೈಸ್ ಮಾಡಿದಾಗ, ಕಬ್ಬಿಣದ ಕೋರ್ ತನ್ನ ಕಾಂತೀಯತೆಯನ್ನು ಕಳೆದುಕೊಳ್ಳುತ್ತದೆ ಮತ್ತು ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯನ್ನು ಒಂದು ವಸಂತಕಾಲದಿಂದ ಬೇರ್ಪಡಿಸಲಾಗುತ್ತದೆ, ಹೀಗಾಗಿ ವಿದ್ಯುತ್ ಮೂಲದಿಂದ ಹೊರೆಯನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ. ಈ ರೀತಿಯಾಗಿ, ಕಾಂಟ್ಯಾಕ್ಟರ್ ವಿದ್ಯುತ್ ಹೊರೆಯ ದೂರಸ್ಥ ನಿಯಂತ್ರಣವನ್ನು ಅನುಮತಿಸುತ್ತದೆ.

ನಿರ್ದಿಷ್ಟ ಉದ್ದೇಶದ ಸಂಪರ್ಕ ಅಪ್ಲಿಕೇಶನ್:

• ಸಿಜೆಎಕ್ಸ್ 9 (ಅಥವಾ ಎಸ್‌ಟಿಎ) ಸರಣಿ ಹವಾನಿಯಂತ್ರಣ ಎಸಿ ಕಾಂಟಾಕ್ಟರ್ ಮುಖ್ಯವಾಗಿ ಎಸಿ 50 ಹೆಚ್ z ್ ಅಥವಾ 60 ಹೆಚ್‌ z ್‌ನ ಸಾಲಿಗೆ ಅನ್ವಯಿಸುತ್ತದೆ, ರೇಟ್ ಮಾಡಲಾದ ನಿರೋಧನ ವೋಲ್ಟೇಜ್ 240 ವಿ ಮತ್ತು ವರ್ಕಿಂಗ್ ಪ್ರವಾಹವನ್ನು 60 ಎ ವರೆಗೆ ರೇಟ್ ಮಾಡಲಾಗಿದೆ, ಲೈನ್ ಅನ್ನು ಮುಚ್ಚಲು ಅಥವಾ ಸ್ವಿಚ್ ಆಫ್ ಮಾಡಲು ಬಳಸಲಾಗುತ್ತದೆ

• ಹವಾನಿಯಂತ್ರಣ ಸಂಪರ್ಕಗಳು ನಿರ್ದಿಷ್ಟ ಉದ್ದೇಶವಾಗಿದೆ ಎಸಿ ಕಾಂಟಾಕ್ಟರ್ ಅನ್ನು ಶೈತ್ಯೀಕರಣ, ಹವಾನಿಯಂತ್ರಣ ಮತ್ತು ವಿದ್ಯುತ್ ತಾಪನ ಸಿಸ್ಟನ್‌ಗಳಲ್ಲಿ ಬಳಸಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ.

Truck ತ್ವರಿತ ಸಂಪರ್ಕಗಳೊಂದಿಗೆ ಸ್ಕ್ರೂ ಟರ್ಮಿನಲ್‌ಗಳೊಂದಿಗೆ ವಿದ್ಯುತ್ ಸಂಪರ್ಕಗಳನ್ನು ಮಾಡಬಹುದು ಅಥವಾ ತ್ವರಿತ ಸಂಪರ್ಕಗಳೊಂದಿಗೆ ಲಗ್ ಟರ್ಮಿನಲ್‌ಗಳು

• ಅವರು IEC60947-4-1 ಅನ್ನು ಅನುಸರಿಸುತ್ತಾರೆ

ರಚನೆ ಮತ್ತು ವೈಶಿಷ್ಟ್ಯಗಳು

ರಚನೆ:

ವಿದ್ಯುತ್ಕಾಂತೀಯ ವ್ಯವಸ್ಥೆ: ಸುರುಳಿ, ಕೋರ್ ಮತ್ತು ಇತರ ಘಟಕಗಳನ್ನು ಒಳಗೊಂಡಂತೆ, ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯ ತೆರೆಯುವ ಮತ್ತು ಮುಚ್ಚುವಿಕೆಯನ್ನು ಹೆಚ್ಚಿಸಲು ಕಾಂತೀಯ ಹರಿವನ್ನು ಉತ್ಪಾದಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ.

ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆ: ಮುಖ್ಯ ಸಂಪರ್ಕ ಮತ್ತು ಸಹಾಯಕ ಸಂಪರ್ಕವನ್ನು ಒಳಗೊಂಡಂತೆ, ಹೆಚ್ಚಿನ ಪ್ರವಾಹವನ್ನು ಸಾಗಿಸಲು ಮುಖ್ಯ ಸಂಪರ್ಕವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ, ಮತ್ತು ನಿಯಂತ್ರಣ ಸಂಕೇತದ ಪ್ರಸರಣ ಮತ್ತು ಪ್ರತಿಕ್ರಿಯೆಯನ್ನು ಅರಿತುಕೊಳ್ಳಲು ಸಹಾಯಕ ಸಂಪರ್ಕವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ.

ಆರ್ಕ್ ನಂದಿಸುವ ಸಾಧನ: ಸಂಪರ್ಕವನ್ನು ಹಾನಿಯಿಂದ ರಕ್ಷಿಸಲು ಸಂಪರ್ಕವನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಿದಾಗ ಉತ್ಪತ್ತಿಯಾಗುವ ಚಾಪವನ್ನು ನಂದಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ.

ಶೆಲ್: ಆಂತರಿಕ ಘಟಕಗಳನ್ನು ಬಾಹ್ಯ ಪರಿಸರದಿಂದ ರಕ್ಷಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ, ಆದರೆ ಶಾಖದ ಹರಡುವಿಕೆಯನ್ನು ಒದಗಿಸುತ್ತದೆ.

ವೈಶಿಷ್ಟ್ಯಗಳು:

ನಿರ್ದಿಷ್ಟ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳು ಮತ್ತು ಲೋಡ್ ಪ್ರಕಾರಗಳಿಗಾಗಿ ಉತ್ತಮವಾಗಿ ವ್ಯಾಖ್ಯಾನಿಸಲಾದ ಉದ್ದೇಶ ಮತ್ತು ನಿರ್ದಿಷ್ಟ ವಿನ್ಯಾಸದೊಂದಿಗೆ.

ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯನ್ನು ಉತ್ತಮ ವಿದ್ಯುತ್ ವಾಹಕತೆ ಮತ್ತು ಉಡುಗೆ ಪ್ರತಿರೋಧದೊಂದಿಗೆ ಉತ್ತಮ ಗುಣಮಟ್ಟದ ವಸ್ತುಗಳಿಂದ ತಯಾರಿಸಲಾಗುತ್ತದೆ.

ಸಂಪರ್ಕಗಳನ್ನು ವಿಶ್ವಾಸಾರ್ಹವಾಗಿ ತೊಡಗಿಸಿಕೊಳ್ಳಲು ಮತ್ತು ಬಿಡುಗಡೆ ಮಾಡಲು ವಿದ್ಯುತ್ಕಾಂತೀಯ ವ್ಯವಸ್ಥೆಯು ಸಾಕಷ್ಟು ಹೀರುವ ಶಕ್ತಿಯನ್ನು ಹೊಂದಿದೆ.

ಆರ್ಕ್ ನಂದಿಸುವ ಸಾಧನವು ಚಾಪವನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ನಂದಿಸಬಹುದು ಮತ್ತು ಸಂಪರ್ಕಗಳನ್ನು ಹಾನಿಯಿಂದ ರಕ್ಷಿಸುತ್ತದೆ.

ಶೆಲ್ ಅನ್ನು ಸಾಕಷ್ಟು ಶಕ್ತಿ ಮತ್ತು ಶಾಖದ ಹರಡುವಿಕೆಯ ಕಾರ್ಯಕ್ಷಮತೆಯೊಂದಿಗೆ ಸಮಂಜಸವಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ.
