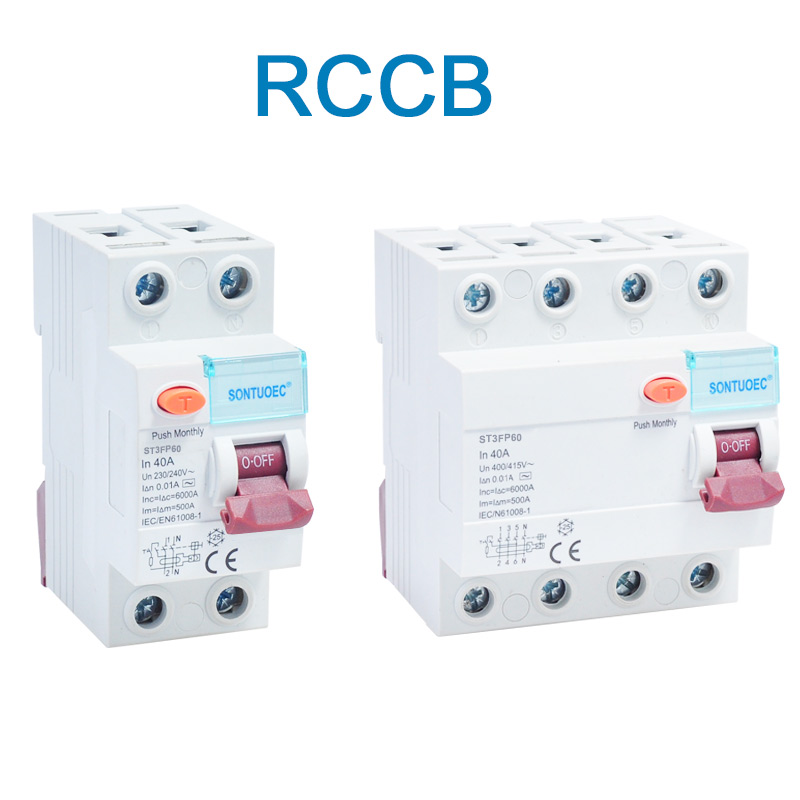

4p 40A/10MA ಉಳಿದಿರುವ ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

4 ಪಿ 40 ಎ/10 ಎಂಎ ಉಳಿದಿರುವ ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ 4 ಧ್ರುವಗಳನ್ನು ಹೊಂದಿರುವ ಉಳಿದಿರುವ ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಆಗಿದ್ದು, ಇದನ್ನು 40 ಆಂಪ್ಸ್ನಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾಗುತ್ತದೆ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಉಳಿದಿರುವ ಪ್ರವಾಹವು 10 ಮಿಲ್ಲಿಯಮ್ಗಳಲ್ಲಿ ಅಥವಾ ಅದಕ್ಕಿಂತ ಹೆಚ್ಚಿನದಾಗಿರುವುದನ್ನು ಪತ್ತೆ ಮಾಡಿದಾಗ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಕತ್ತರಿಸುವ ಸಾಮರ್ಥ್ಯ ಹೊಂದಿದೆ. ವಿದ್ಯುತ್ ಬೆಂಕಿ ಮತ್ತು ವಿದ್ಯುದಾಘಾತ ಅಪಘಾತಗಳನ್ನು ತಡೆಗಟ್ಟಲು ಮತ್ತು ವೈಯಕ್ತಿಕ ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷತೆಯನ್ನು ಕಾಪಾಡಲು ಸಾಧನವನ್ನು ಮುಖ್ಯವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.

ಮಾದರಿ:ST3FP60

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ಮಾದರಿ:	St3fp60
ಮಾನದಂಡ	ಐಇಸಿ 61008-1
ಉಳಿದ ಪ್ರಸ್ತುತ ಗುಣಲಕ್ಷಣಗಳು:	ಮತ್ತು, ಮತ್ತು
ಧ್ರುವ ಸಂಖ್ಯೆ:	2 ಪಿ, 4 ಪಿ
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ:	16 ಎ, 25 ಎ, 32 ಎ, 40 ಎ, 63 ಎ;
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್:	230/400 ವಿ ಎಸಿ
ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ:	50/60Hz
ರೇಟ್ ಮಾಡಿದ ಉಳಿದ ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್ IΔN:	10ma, 30ma, 100ma, 300ma, 500ma
ರೇಟ್ ಮಾಡಲಾದ ಉಳಿದಿರುವ ಆಪರೇಟಿಂಗ್ ಪ್ರವಾಹ I ΔNO:	≤0.5iΔN
ರೇಟ್ ಮಾಡಲಾದ ಷರತ್ತುಬದ್ಧ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್ ಇಂಕ್:	6000 ಎ
ರೇಟ್ ಮಾಡಲಾದ ಸಾಂದ್ರತೆಯ ಉಳಿಕೆ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರಸ್ತುತ IΔC:	6000 ಎ
ಟ್ರಿಪ್ಪಿಂಗ್ ಅವಧಿ:	ತತ್ಕ್ಷಣದ ಟ್ರಿಪ್ಪಿಂಗ್ ≤0.1 ಎಸ್ಇಸಿ
ಉಳಿದ ಟ್ರಿಪ್ಪಿಂಗ್ ಪ್ರಸ್ತುತ ಶ್ರೇಣಿ:	0.5iΔn ~ iΔn
ಎಲೆಕ್ಟ್ರೋ-ಮೆಕ್ಯಾನಿಕಲ್ ಸಹಿಷ್ಣುತೆ:	4000 ಚಕ್ರಗಳು
ಜೋಡಿಸುವ ಟಾರ್ಕ್:	2.0nm

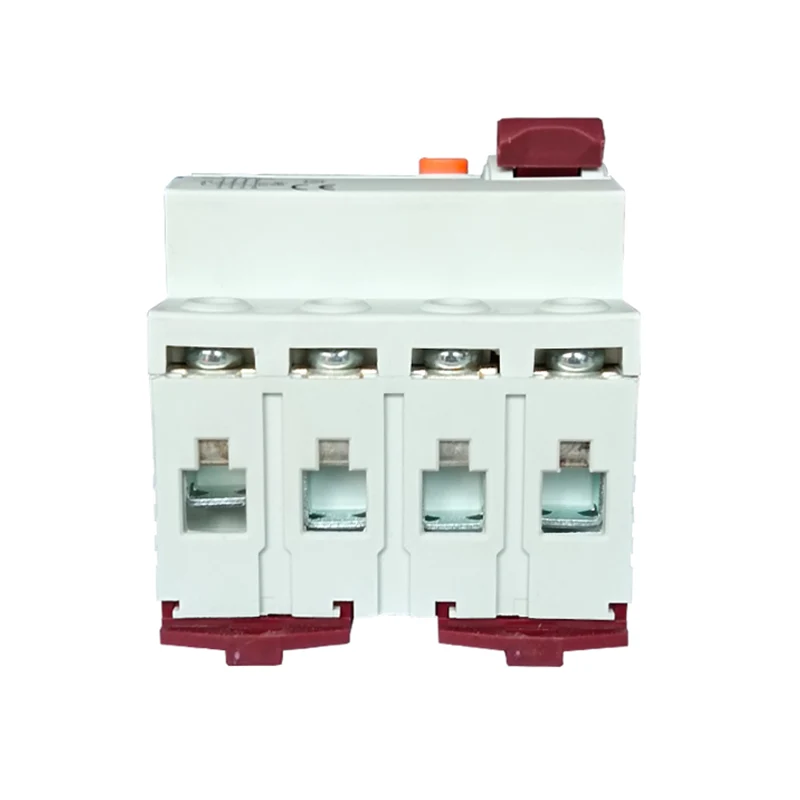

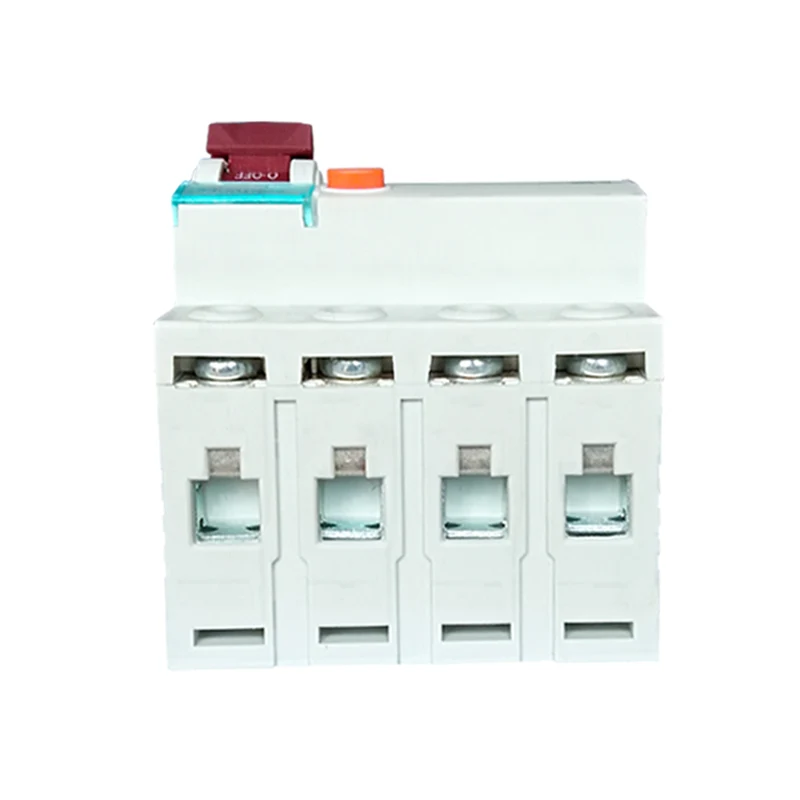

ಸಂಪರ್ಕ ಟರ್ಮಿನಲ್:	ಕ್ಲ್ಯಾಂಪ್ನೊಂದಿಗೆ ಸ್ಕ್ರೂ ಟರ್ಮಿನಲ್ ಪಿಲ್ಲರ್ ಟರ್ಮಿನಲ್

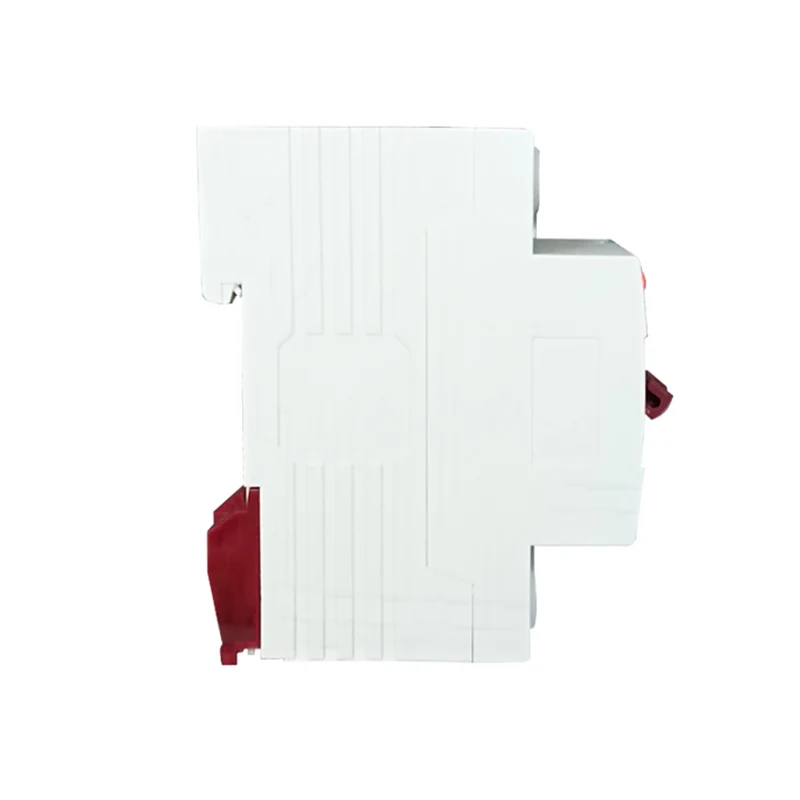

ಸ್ಥಾಪನೆ:	35 ಎಂಎಂ ದಿನ್ ರೈಲು ಆರೋಹಣ

ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

ಈ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ನ ಆಪರೇಟಿಂಗ್ ತತ್ವವು ಪ್ರಸ್ತುತ ಸಮತೋಲನ ತತ್ವವನ್ನು ಆಧರಿಸಿದೆ. ಸಾಮಾನ್ಯ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ, ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಪ್ರವೇಶಿಸುವ ಮತ್ತು ಬಿಡುವುದು ಪ್ರವಾಹಗಳು ಹೊರೆಯ ಮೂಲಕ ಹಾದುಹೋಗುವ ಸಾಲಿನಲ್ಲಿ ಸಮಾನವಾಗಿರಬೇಕು. ಹೇಗಾದರೂ, ಸಾಲಿನಲ್ಲಿ ನಿರೋಧನ ದೋಷವಿದ್ದಾಗ ಅಥವಾ ಮನುಷ್ಯನು ಸರ್ಕ್ಯೂಟ್ನೊಂದಿಗೆ ಸಂಪರ್ಕಕ್ಕೆ ಬಂದಾಗ, ಇದು ಪ್ರಸ್ತುತ ಸೋರಿಕೆಗೆ ಕಾರಣವಾಗಬಹುದು, ಇದರಿಂದಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಒಳಗೆ ಮತ್ತು ಹೊರಗೆ ಪ್ರವಾಹಗಳು ಅಸಮತೋಲಿತವಾಗುತ್ತವೆ. ಈ ಸಮಯದಲ್ಲಿ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಒಳಗೆ ಪ್ರಸ್ತುತ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಈ ಅಸಮತೋಲಿತ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಅದನ್ನು ವಿದ್ಯುತ್ ಸಂಕೇತವಾಗಿ ಪರಿವರ್ತಿಸುತ್ತದೆ. ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸರ್ಕ್ಯೂಟ್ ಈ ಸಿಗ್ನಲ್ ಅನ್ನು ವರ್ಧಿಸುತ್ತದೆ, ಹೋಲಿಸುತ್ತದೆ ಮತ್ತು ಪ್ರಕ್ರಿಯೆಗೊಳಿಸುತ್ತದೆ, ಮತ್ತು ಸಿಗ್ನಲ್ ಮೊದಲೇ ನಿಗದಿಪಡಿಸಿದ ಮಿತಿಯನ್ನು ತಲುಪಿದಾಗ, ಅಂದರೆ, ಉಳಿದಿರುವ ಪ್ರವಾಹವು 10 ಮಿಲಿಯಾಂಪ್ಗಳನ್ನು ತಲುಪಿದಾಗ ಅಥವಾ ಮೀರಿದಾಗ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸುತ್ತದೆ.

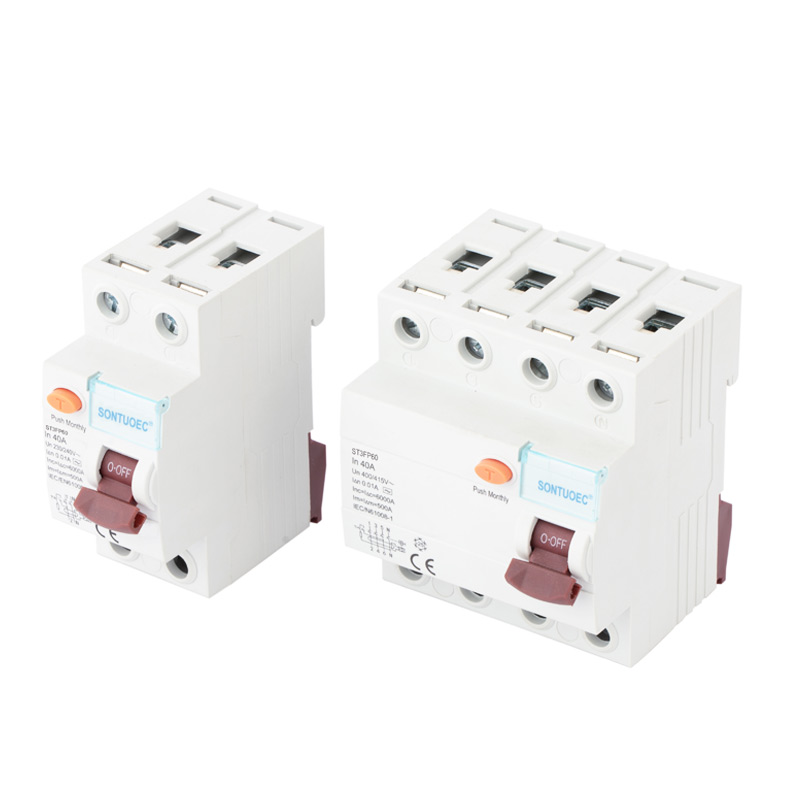

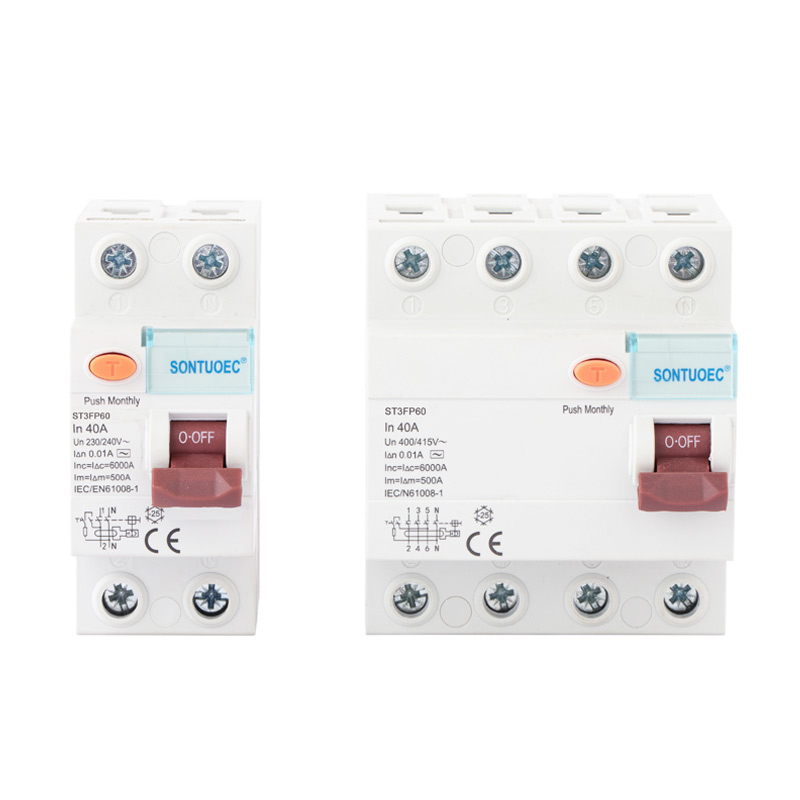

4P 40A/10mA Residual Current Circuit Breaker

ಮುಖ್ಯ ಲಕ್ಷಣಗಳು

ಹೆಚ್ಚಿನ ಸಂವೇದನೆ: ವಿದ್ಯುತ್ ಬೆಂಕಿ ಮತ್ತು ವಿದ್ಯುತ್ ಆಘಾತ ಅಪಘಾತಗಳನ್ನು ತಡೆಗಟ್ಟಲು ಸಣ್ಣ ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು (10 ಎಮ್ಎ) ಪತ್ತೆಹಚ್ಚಲು ಮತ್ತು ಸಮಯಕ್ಕೆ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ.

ವೇಗದ ಪ್ರತಿಕ್ರಿಯೆ: ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆ ಮಾಡಿದ ನಂತರ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಬಹಳ ಕಡಿಮೆ ಸಮಯದಲ್ಲಿ ಕತ್ತರಿಸುತ್ತದೆ (ಸಾಮಾನ್ಯವಾಗಿ ಮಿಲಿಸೆಕೆಂಡುಗಳ ಹತ್ತಾರು ಒಳಗೆ).

ಬಹುಮುಖತೆ: ಮೂಲ ಸೋರಿಕೆ ಸಂರಕ್ಷಣಾ ಕಾರ್ಯದ ಜೊತೆಗೆ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಓವರ್‌ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ ಕಾರ್ಯಗಳನ್ನು ಸಹ ಹೊಂದಿರಬಹುದು.

ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭ: ಇದು ಸಾಮಾನ್ಯವಾಗಿ ಮಾಡ್ಯುಲರೈಸ್ಡ್ ವಿನ್ಯಾಸವನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳುತ್ತದೆ, ಇದು ಸ್ಥಾಪಿಸಲು ಸುಲಭ ಮತ್ತು ಕಿತ್ತುಹಾಕುತ್ತದೆ. ಏತನ್ಮಧ್ಯೆ, ಅದರ ಸರಳ ಆಂತರಿಕ ರಚನೆಯು ನಿರ್ವಹಿಸಲು ಮತ್ತು ಕೂಲಂಕಷವಾಗಿ ಪರಿಶೀಲಿಸಲು ಸುಲಭಗೊಳಿಸುತ್ತದೆ.
