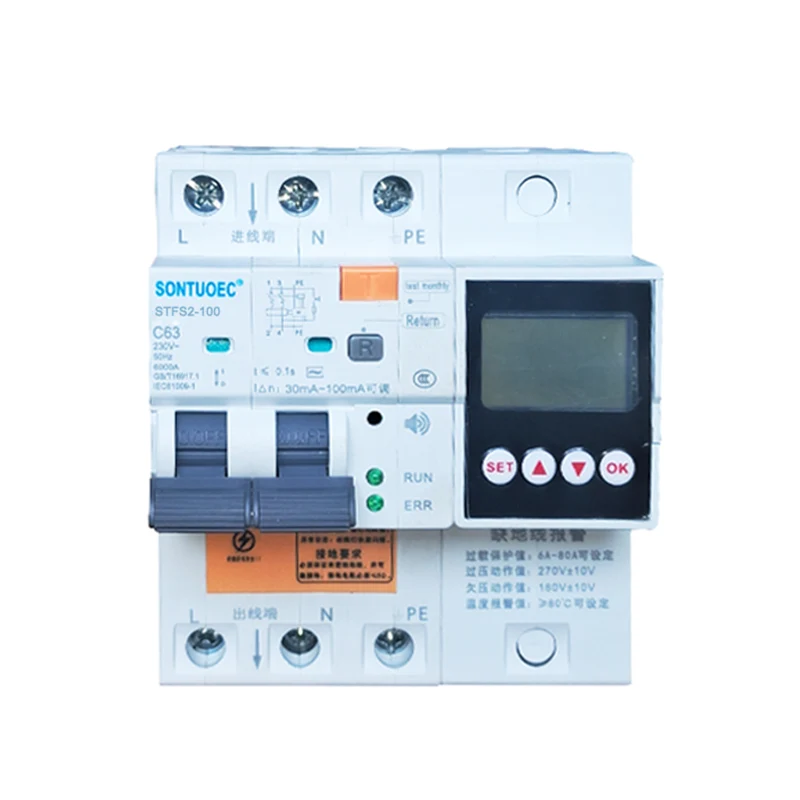

100 ಎ 2 ಪಿ 4 ಪಿ ಮಲ್ಟಿಫಂಕ್ಷನಲ್ ಆರ್ಸಿಬಿಒ

ಎಸ್‌ಟಿಎಸ್‌ಎಫ್ 2-100 100 ಎ 2 ಪಿ 4 ಪಿ ಮಲ್ಟಿಫಂಕ್ಷನಲ್ ಆರ್‌ಸಿಬಿಒ ಎಸಿ 50/60 ಹೆಚ್‌ z ್‌ಗೆ ಸೂಕ್ತವಾಗಿದೆ, ಇದನ್ನು ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ 230 ವಿ -400 ವಿ ವೋಲ್ಟೇಜ್ ಮತ್ತು 100 ಎ ರೇಟ್ ಪ್ರವಾಹದೊಂದಿಗೆ ರೇಟ್ ಮಾಡಲಾಗುತ್ತದೆ, ಅಪರ್ಸನ್ ವಿದ್ಯುದಾಘಾತಕ್ಕೊಳಗಾದಾಗ ಅಥವಾ ಪವರ್ ಗ್ರಿಡ್ ಸೋರಿಕೆಯಾದಾಗ. ಸೋರಿಕೆ, ಓವರ್‌ವೋಲ್ಟೇಜ್ ಮತ್ತು ಅಂಡರ್‌ವೋಲ್ಟೇಜ್ ಸೆಟ್ ಮೌಲ್ಯಗಳನ್ನು ತಲುಪಿದಾಗ, ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಶೀಘ್ರವಾಗಿ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ತ್ವರಿತವಾಗಿ ಕಡಿತಗೊಳಿಸುತ್ತದೆ. ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ನ ಮೇಲ್ವಿಚಾರಣಾ ತಾಪಮಾನವು ಸೆಟ್ ಮೌಲ್ಯವನ್ನು ತಲುಪಿದಾಗ, ಮಾನಿಟರಿಂಗ್ ನೆಲದ ತಂತಿಯನ್ನು ಸಂಪರ್ಕಿಸಲಾಗುವುದಿಲ್ಲ. ಸಂಪರ್ಕಿಸಿದಾಗ, ಸಿಬ್ಬಂದಿ ಮತ್ತು ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು ಉತ್ಪನ್ನವು ಎಚ್ಚರಿಕೆಯ ಧ್ವನಿಯನ್ನು ಹೊರಸೂಸುತ್ತದೆ ಮತ್ತು ತಪ್ಪಿಸಬಹುದು ಪವರ್ ಗ್ರಿಡ್‌ನಲ್ಲಿ ಓವರ್‌ವೋಲ್ಟೇಜ್‌ನಿಂದ ಉಂಟಾಗುವ ಸಾಧನಗಳಿಗೆ ಹಾನಿಯನ್ನು ತಡೆಯಿರಿ. ಓವರ್‌ಲೋಡ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್, ಸೋರಿಕೆ, ಓವರ್‌ವೋಲ್ಟೇಜ್ ಅಂಡರ್‌ವೋಲ್ಟೇಜ್ ಮತ್ತು ಓವರ್‌ಟೆಂಪರೇಚರ್ ಪ್ರೊಟೆಕ್ಷನ್ ಕಾರ್ಯಗಳನ್ನು ಸಾಮಾನ್ಯ ಸಂದರ್ಭಗಳಲ್ಲಿ ವಿದ್ಯುತ್ ಸಾಧನಗಳನ್ನು ಮಧ್ಯಂತರವಾಗಿ ಆನ್ ಮಾಡಲು ಮತ್ತು ಆಫ್ ಮಾಡಲು ಬಳಸಬಹುದು ಬೆಳಕಿನ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, ವಿಶೇಷವಾಗಿ ಕೈಗಾರಿಕಾ ಮತ್ತು ವಾಣಿಜ್ಯ ಬೆಳಕಿನ ವಿತರಣಾ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ. ಉತ್ಪನ್ನವು ಇತರ ರೀತಿಯ ಉತ್ಪನ್ನಗಳಿಗಿಂತ ಸಣ್ಣ ಪರಿಮಾಣ, ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆ ಮತ್ತು ಉತ್ತಮ ವೆಚ್ಚ-ಪರಿಣಾಮಕಾರಿತ್ವವನ್ನು ಹೊಂದಿದೆ. ಇದು ಸುಂದರ ನೋಟವನ್ನು ಹೊಂದಿದೆ, ಹೆಚ್ಚಿನ ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯವು ಮನೆಯ ವಿದ್ಯುತ್ ವಿತರಣೆಗೆ ಉತ್ತಮ ಆಯ್ಕೆಯಾಗಿದೆ. ಈ ಉತ್ಪನ್ನವು ಜಿಬಿ/ಟಿ 16917.1 ಮತ್ತು ಐಇಸಿ 61009-1 ಮಾನದಂಡಗಳನ್ನು ಅನುಸರಿಸುತ್ತದೆ ಮತ್ತು ಸಿಇ ಪ್ರಮಾಣೀಕರಣವನ್ನು ಪಡೆದುಕೊಂಡಿದೆ.

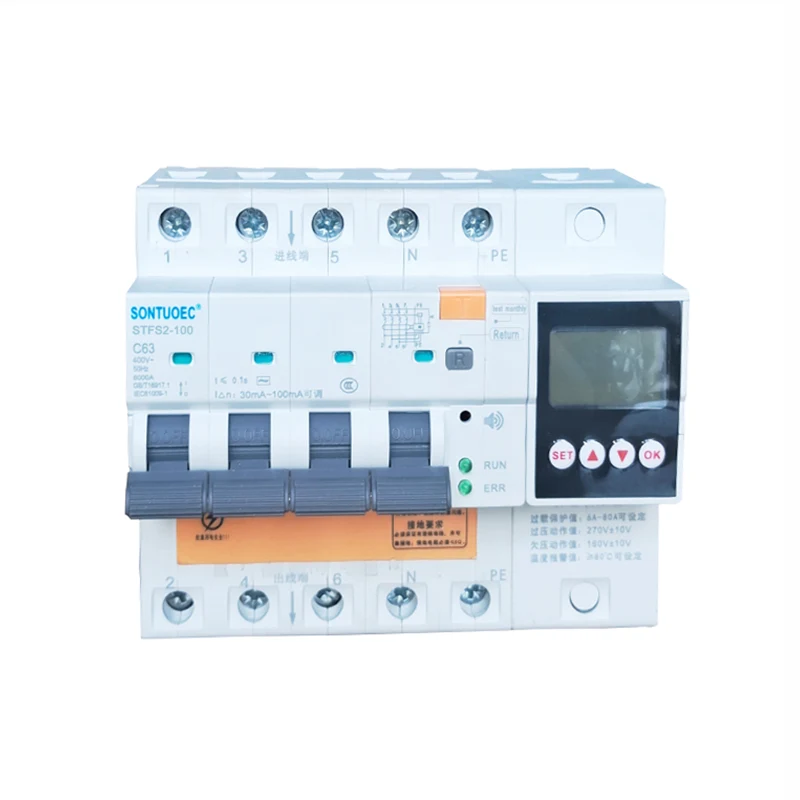

ಮಾದರಿ:STFS2-100

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ಮಾದರಿ	STFS2-100 ಎಲೆಕ್ಟ್ರೋಯಿಕ್ ಪ್ರಕಾರ
ಉಳಿದ ಪ್ರಸ್ತುತ ಗುಣಲಕ್ಷಣಗಳು	ಎಸಿ
ಮಾನದಂಡ	ಐಇಸಿ/ಇಎನ್ 61009-1
ರೇಟ್ ಮಾಡಲಾದ ಸೂಕ್ಷ್ಮತೆ △ n	0.03,0.1,0.3
ಧ್ರುವ ಸಂಖ್ಯೆ	ಧ್ರುವಗಳು: 1p+n+pe; 3p+n+pe
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (ಎ)	6 ಎ, 10 ಎ, 16 ಎ, 20 ಎ, 25 ಎ, 32 ಎ, 40 ಎ, 63 ಎ, 80 ಎ, 100 ಎ
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ (ವಿ)	240/415 ವಿ; 230/400 ವಿ
ರೇಟ್ ಮಾಡಿದ ಉಳಿದ ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್	10ma, 30ma, 100ma, 300ma, 500ma
ರೇಟ್ ಮಾಡಲಾದ ಸಾಂದ್ರತೆಯ ಉಳಿಕೆ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಪ್ರಸ್ತುತ	6k
ವಿದ್ಯುನ್ನು-ಸಹಿಷ್ಣುತೆ	4000 ಕ್ಕೂ ಹೆಚ್ಚು ಚಕ್ರಗಳು
ಕಾರ್ಯ:	ಸೋರಿಕೆ ರಕ್ಷಣೆ, ಓವರ್ಲೋಡ್ ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಟ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ, ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆಯಡಿಯಲ್ಲಿ, ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ, ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಸ್ತುತ/ ವೋಲ್ಟೇಜ್ ಹೊಂದಾಣಿಕೆ, ತಾಪಮಾನ ರಕ್ಷಣೆ ವಾಟರ್ ಇಂಜೆನ್ಸ್ ಅಲಾರ್ಮ್ ಮತ್ತು ಹೀಗೆ.

ಸುತ್ತಮುತ್ತಲಿನ ಗಾಳಿಯ ಉಷ್ಣತೆ

1. ಸುತ್ತುವರಿದ ಗಾಳಿಯ ಉಷ್ಣತೆಯು -5 1 ಸಿ ಗಿಂತ ಕಡಿಮೆಯಿರಬಾರದು,+40 ಸಿ ಗಿಂತ ಹೆಚ್ಚಿಲ್ಲ, ಮತ್ತು ದೈನಂದಿನ ಸರಾಸರಿ ಮೌಲ್ಯವು+35 ಸಿ ಮೀರಬಾರದು.

2. ಎತ್ತರ: ಅನುಸ್ಥಾಪನಾ ತಾಣದ ಎತ್ತರವು 2000 ಮೀ ಮೀರಬಾರದು.

3. ವ್ಯಾಯಾಮದ ಪರಿಸ್ಥಿತಿಗಳು

ಗಾಳಿಯು ಸ್ವಚ್ is ವಾಗಿದೆ, ಮತ್ತು ಗರಿಷ್ಠ+40 'ಸಿ ತಾಪಮಾನದಲ್ಲಿ, ಗಾಳಿಯ ಸಾಪೇಕ್ಷ ಆರ್ದ್ರತೆಯು 50%ಕ್ಕಿಂತ ಹೆಚ್ಚಿಲ್ಲ. ಕಡಿಮೆ ತಾಪಮಾನದಲ್ಲಿ+20 ಸಿ, ನಂತಹ ಹೆಚ್ಚಿನ ಸಾಪೇಕ್ಷ ಆರ್ದ್ರತೆಯನ್ನು ಅನುಮತಿಸಲಾಗಿದೆ

ಸಾಪೇಕ್ಷ ಆರ್ದ್ರತೆಯು 90%ಮೀರಬಾರದು. ತಾಪಮಾನ ಬದಲಾವಣೆಗಳಿಂದ ಸಾಂದರ್ಭಿಕ ಮಧ್ಯಮ ಘನೀಕರಣದಿಂದಾಗಿ, ಸೂಕ್ತ ಕ್ರಮಗಳನ್ನು ತೆಗೆದುಕೊಳ್ಳಲು ಗಮನ ನೀಡಬೇಕು.

4. ಅನುಸ್ಥಾಪನಾ ವರ್ಗ ಅನುಸ್ಥಾಪನಾ ವಿಭಾಗಗಳು ಲಿ ಮತ್ತು III

ಪ್ರಸ್ತುತ ಮತ್ತು ಧ್ರುವಗಳ ಸಂಖ್ಯೆ

100 ಎ: ಆರ್‌ಸಿಬಿಒ ಅನ್ನು 100 ಆಂಪ್ಸ್ ಎಂದು ರೇಟ್ ಮಾಡಲಾಗಿದೆ ಎಂದು ಇದು ಸೂಚಿಸುತ್ತದೆ. ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್ ಎನ್ನುವುದು ಪ್ರವಾಹದ ಗರಿಷ್ಠ ಮೌಲ್ಯವಾಗಿದ್ದು, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅಧಿಕ ಬಿಸಿಯಾಗುವುದು ಅಥವಾ ಹಾನಿಯನ್ನುಂಟುಮಾಡದೆ ನಿರಂತರವಾಗಿ ಸಾಗಿಸಬಹುದು.

2 ಪಿ, 4 ಪಿ: ಇಲ್ಲಿ “ಪಿ” ಧ್ರುವಗಳ ಸಂಖ್ಯೆಯನ್ನು ಸೂಚಿಸುತ್ತದೆ, ಅಂದರೆ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ಸಂಪರ್ಕಿಸಬಹುದಾದ ಸರ್ಕ್ಯೂಟ್ ಹಂತಗಳ ಸಂಖ್ಯೆ. 2 ಪಿ ಎಂದರೆ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ಎರಡು ಸರ್ಕ್ಯೂಟ್ ಹಂತಗಳಿಗೆ (ಸಾಮಾನ್ಯವಾಗಿ ಬೆಂಕಿ ಮತ್ತು ಶೂನ್ಯ) ಸಂಪರ್ಕಿಸಬಹುದು, ಆದರೆ 4 ಪಿ ಎಂದರೆ ಇದನ್ನು ನಾಲ್ಕು ಸರ್ಕ್ಯೂಟ್ ಹಂತಗಳಿಗೆ ಸಂಪರ್ಕಿಸಬಹುದು (ಸಾಮಾನ್ಯವಾಗಿ ಮೂರು-ಹಂತದ ಬೆಂಕಿ ಮತ್ತು ಶೂನ್ಯ).

ಬಹಂಕೃತ

ಮಲ್ಟಿಫಂಕ್ಷನಲ್ ಈ 100 ಎ 2 ಪಿ 4 ಪಿ ಮಲ್ಟಿಫಂಕ್ಷನಲ್ ಆರ್ಸಿಬಿಒ ವಿವಿಧ ರಕ್ಷಣಾ ಕಾರ್ಯಗಳನ್ನು ಹೊಂದಿದೆ ಎಂದು ಸೂಚಿಸುತ್ತದೆ. ಮೂಲ ಓವರ್‌ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಯ ಜೊತೆಗೆ, ಇದು ಸೋರಿಕೆ ರಕ್ಷಣೆ, ಅಂಡರ್‌ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ, ಓವರ್‌ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ ಮತ್ತು ಮುಂತಾದವುಗಳನ್ನು ಸಹ ಒದಗಿಸುತ್ತದೆ. ತಾಪಮಾನ ಸಂರಕ್ಷಣೆ ， ನೀರಿನ ಪ್ರವೇಶ ಅಲಾರಂ ， ಹೊಂದಾಣಿಕೆ ಮಾಡಬಹುದಾದ ಪ್ರವಾಹ ಮತ್ತು ವೋಲ್ಟೇಜ್- ಈ ರಕ್ಷಣೆಗಳು ಆರ್‌ಸಿಬಿಒ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಸಲಕರಣೆಗಳಿಗೆ ಹೆಚ್ಚು ಸಮಗ್ರ ರಕ್ಷಣೆ ನೀಡಲು ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ.

100A 2p 4p Multifunctional RCBO

ಎಚ್ಚರಿಕೆ!

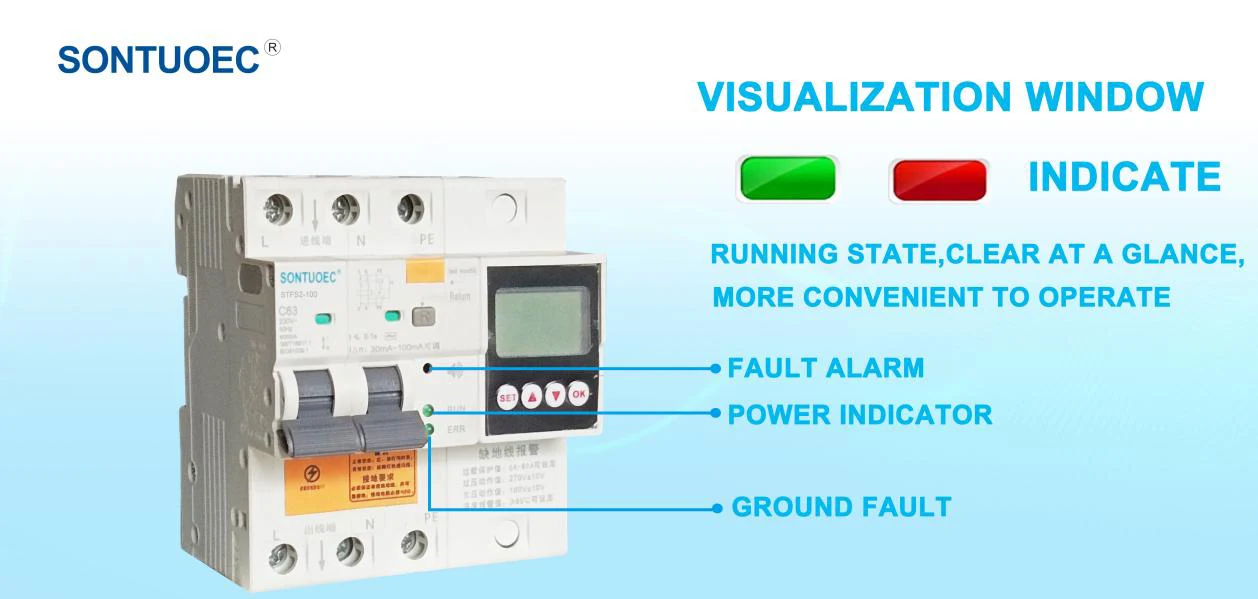

ಎಚ್ಚರಿಕೆ ಸಾಮಾನ್ಯ ರಾಜ್ಯ: ಹಸಿರು ಬೆಳಕು ಆನ್;

ಅಸಹಜ ಸ್ಥಿತಿ: ಬೆಳಕು ಆಫ್ ಆಗಿದೆ

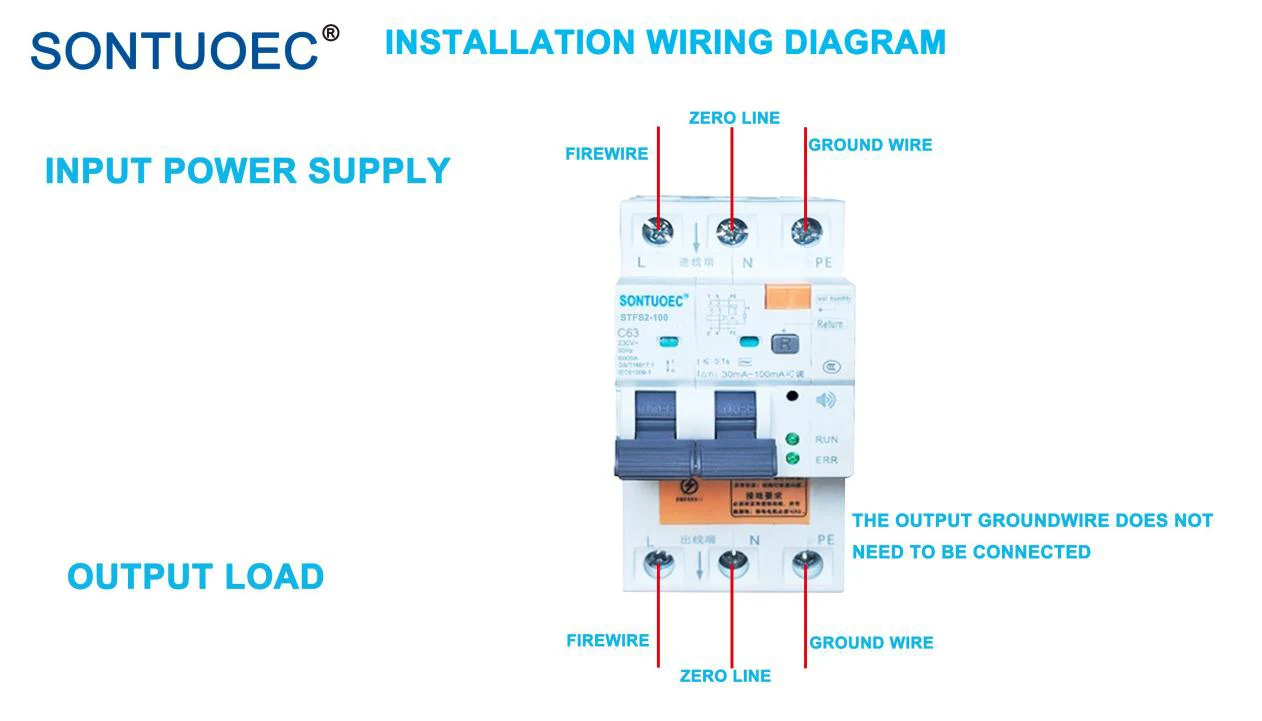

ಗ್ರೌಂಡಿಂಗ್ ಅವಶ್ಯಕತೆಗಳು:

ಒಳಬರುವ ನೆಲದ ತಂತಿ ಮತ್ತು ಗ್ರೌಂಡಿಂಗ್ ತಂತಿ ಇದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಇಟಿಸ್ ಅಗತ್ಯ, ಮತ್ತು ಗ್ರೌಂಡಿಂಗ್ ಪ್ರತಿರೋಧವು ಎಸ್ 5 ಕ್ಯೂ ಆಗಿರಬೇಕು!

ಅರ್ಜಿ ಸನ್ನಿವೇಶ

ಆರ್‌ಸಿಬಿಒ ವಿವಿಧ ರಕ್ಷಣಾ ಕಾರ್ಯಗಳನ್ನು ಹೊಂದಿರುವುದರಿಂದ, ಇದನ್ನು ಹೆಚ್ಚಾಗಿ ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯ ಅಗತ್ಯವಿರುವ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ, ಉದಾಹರಣೆಗೆ ಬೆಳಕು, ದುರ್ಬಲ ಶಕ್ತಿ ಮತ್ತು ಮನೆಗಳು ಮತ್ತು ಸಾರ್ವಜನಿಕ ಸ್ಥಳಗಳಲ್ಲಿನ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳು. ಈ ಸ್ಥಳಗಳನ್ನು ಹೆಚ್ಚಾಗಿ ನೀರು ಮತ್ತು ತೇವಾಂಶದಿಂದ ನಿರೂಪಿಸಲಾಗುತ್ತದೆ, ಇದು ಸೋರಿಕೆ ಅಪಘಾತಗಳಿಗೆ ಸುಲಭವಾಗಿ ಕಾರಣವಾಗಬಹುದು. ಇದರ ಜೊತೆಯಲ್ಲಿ, ಕೈಗಾರಿಕಾ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಆರ್‌ಸಿಬಿಒ ಅನ್ನು ಬಳಸಬಹುದು, ಅಲ್ಲಿ ಮಾನವ ಸುರಕ್ಷತೆಯು ಪೂರ್ವಾಪೇಕ್ಷಿತವಾಗಿದೆ, ಉದಾಹರಣೆಗೆ ಬಾಹ್ಯ ಬೆಳಕಿನ ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, ರಾಡಾರ್ ವ್ಯವಸ್ಥೆಗಳು ಮತ್ತು ಭೌಗೋಳಿಕ ಪರಿಶೋಧನಾ ಸಾಧನಗಳು.
