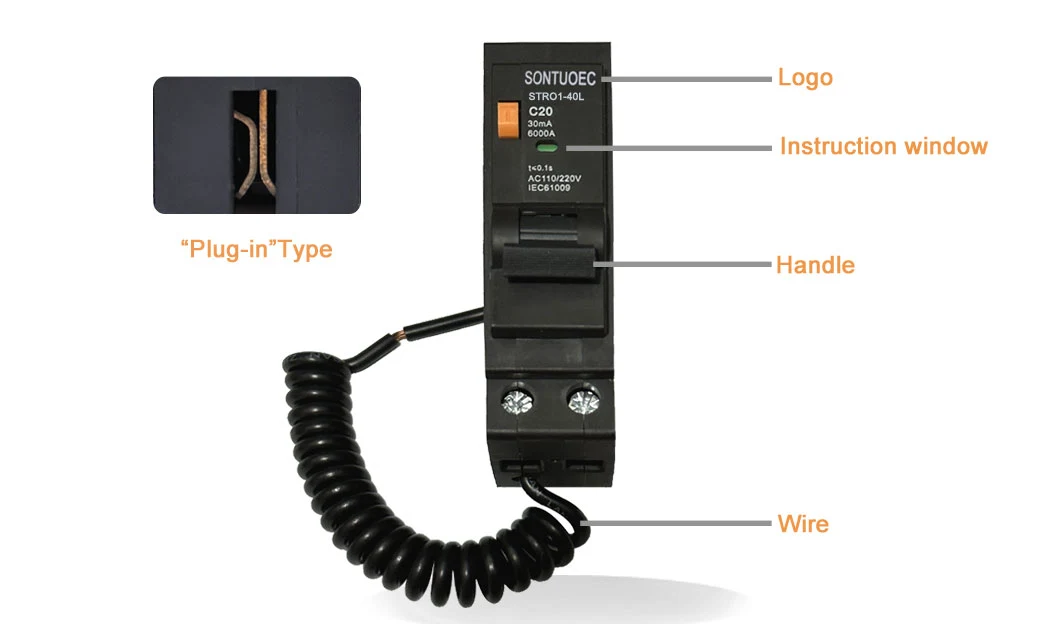

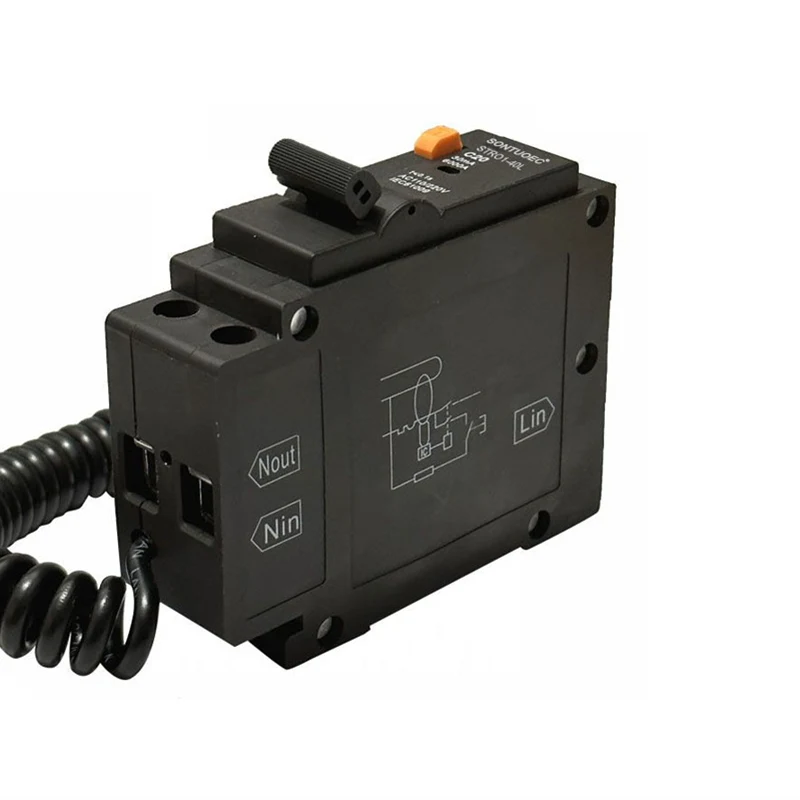

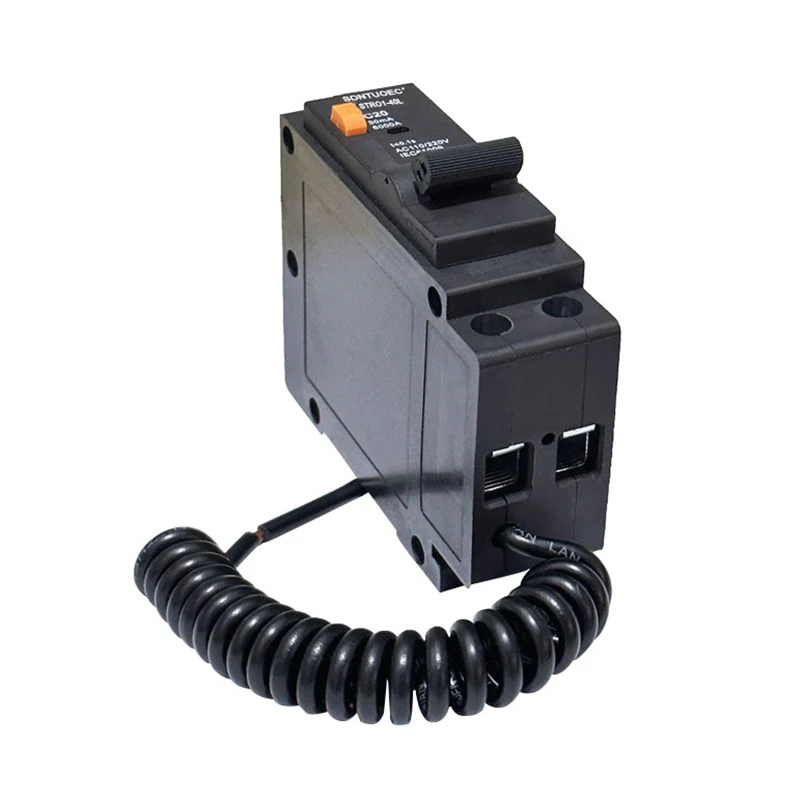

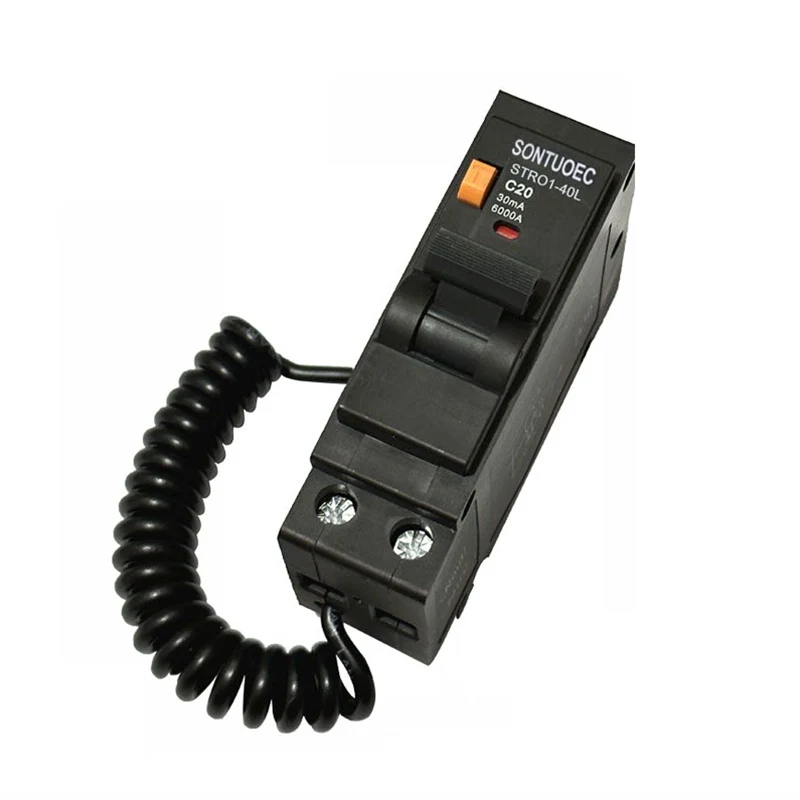

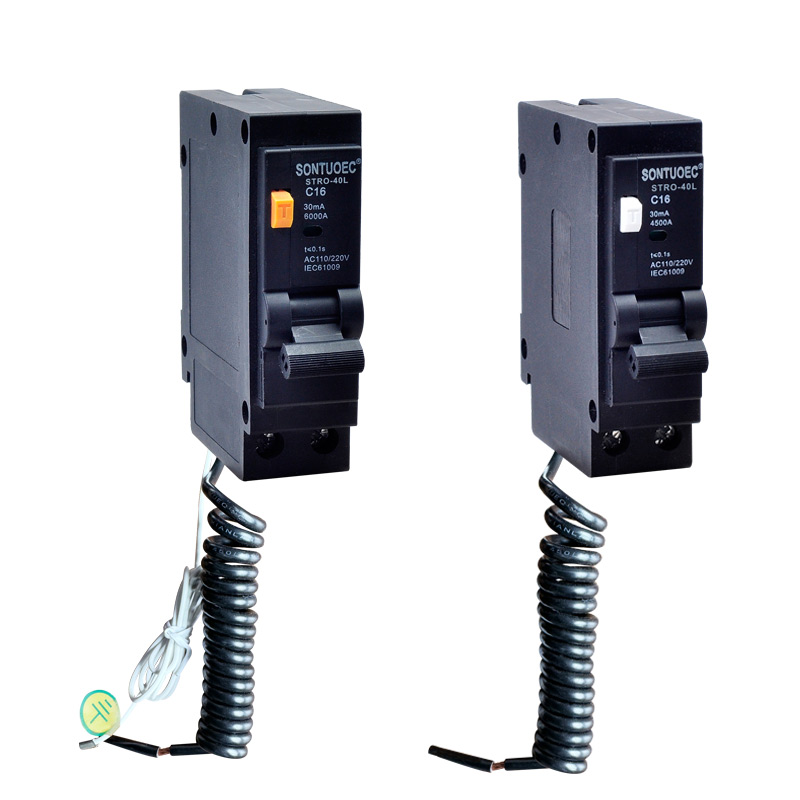

RCBO 1P+N ಪ್ರಕಾರವನ್ನು ಪ್ಲಗ್ ಮಾಡಿ, ಅಂದರೆ ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆಯೊಂದಿಗೆ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ಪ್ಲಗ್ ಮಾಡಿ (ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆಯೊಂದಿಗೆ ಉಳಿದಿರುವ ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್), 1p+n ಅದರ ಧ್ರುವಗಳ ಸಂಖ್ಯೆ ಯುನಿಪೋಲಾರ್ ಮತ್ತು ಶೂನ್ಯ ರೇಖೆಯಾಗಿದೆ ಎಂದು ಸೂಚಿಸುತ್ತದೆ. ಇದು ಓವರ್ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಯನ್ನು ಒದಗಿಸುವುದಲ್ಲದೆ, ಸೋರಿಕೆ ರಕ್ಷಣೆಯ ಕಾರ್ಯವನ್ನು ಸಹ ಹೊಂದಿದೆ, ಇದು ನೆಲದ ಸಾಲಿನಲ್ಲಿ ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆಹಚ್ಚಬಹುದು ಮತ್ತು ಕತ್ತರಿಸಬಹುದು, ಇದರಿಂದಾಗಿ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ಸಾಮಾನ್ಯ ಕಾರ್ಯಾಚರಣೆ ಮತ್ತು ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಖಾತರಿಪಡಿಸುತ್ತದೆ.
ಮಾದರಿ |
Stro1-40l |
ಸ್ಟ್ಯಾಂಡರ್ಡ್: | ಐಇಸಿ 61009-1 |
ಉಳಿದ ಪ್ರಸ್ತುತ ಗುಣಲಕ್ಷಣಗಳು |
ಮತ್ತು/ಮತ್ತು |
ಧ್ರುವ ಸಂಖ್ಯೆ |
1p+n |
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (ಎ) |
6 ಎ, 10 ಎ, 16 ಎ, 25 ಎ, 32 ಎ, 40 ಎ |
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ (ವಿ) |
110/220,120 ವಿ |
ರೇಟ್ ಮಾಡಿದ ಉಳಿದ ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್ |
10ma, 30ma, 100ma, 300ma, 500ma |
ರೇಟ್ ಮಾಡಲಾದ ಸಾಂದ್ರತೆಯ ಉಳಿಕೆ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಪ್ರಸ್ತುತ |
6k |
ವಿದ್ಯುನ್ನು-ಸಹಿಷ್ಣುತೆ |
4000 ಕ್ಕೂ ಹೆಚ್ಚು ಚಕ್ರಗಳು |

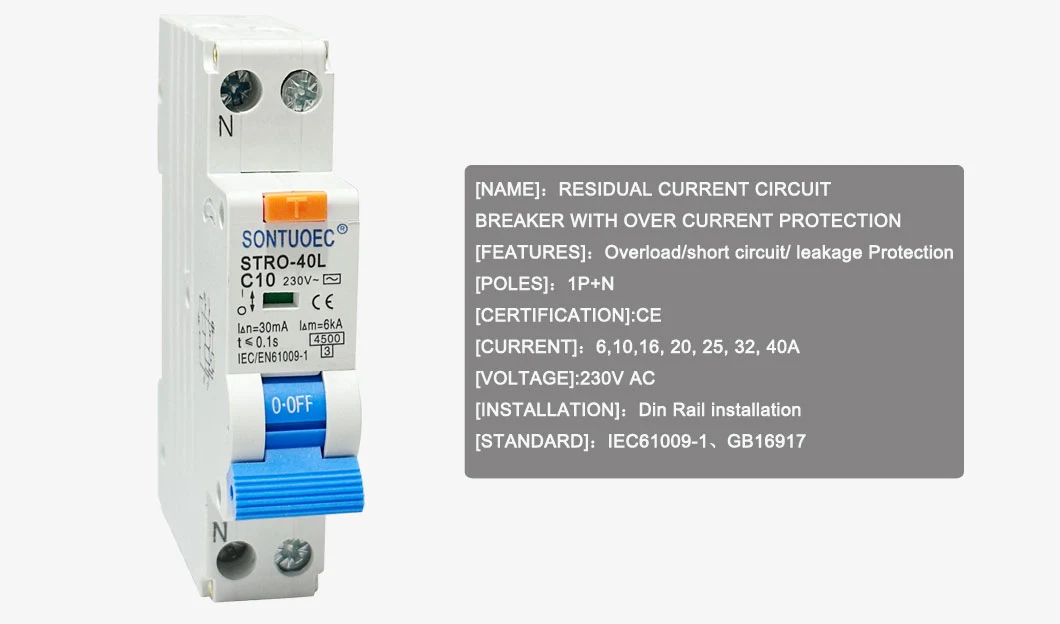

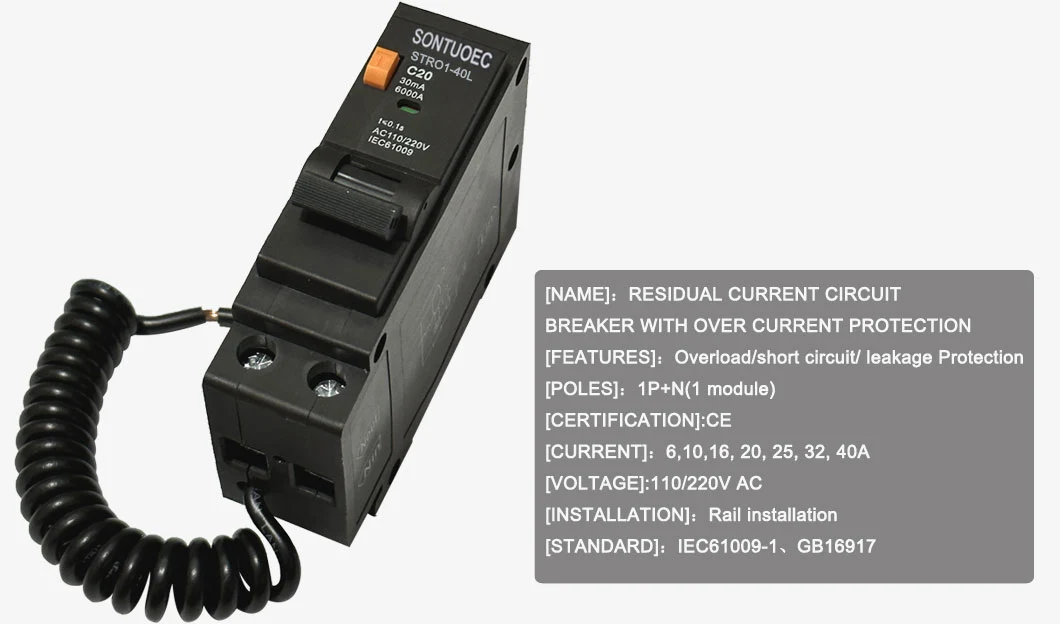

ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್: ಸಾಮಾನ್ಯವಾಗಿ 230/240 ವಿಎಸಿ, ದೇಶೀಯ ಮತ್ತು ವಾಣಿಜ್ಯ ವಿದ್ಯುತ್ಗೆ ಸೂಕ್ತವಾಗಿದೆ.
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ: ನಿರ್ದಿಷ್ಟ ಮಾದರಿಗಳು ಮತ್ತು ವಿಶೇಷಣಗಳ ಪ್ರಕಾರ, ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹವು ಬದಲಾಗಬಹುದು, ಆದರೆ ಸಾಮಾನ್ಯ ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹದ ಶ್ರೇಣಿಗಳಲ್ಲಿ 6 ಎ, 10 ಎ, 16 ಎ, 20 ಎ, 25 ಎ, 32 ಎ, 40 ಎ ಮತ್ತು ಮುಂತಾದವು ಸೇರಿವೆ.
ರೇಟ್ ಮಾಡಲಾದ ಉಳಿದಿರುವ ಪ್ರವಾಹ: ಸೋರಿಕೆಯ ಸಂದರ್ಭದಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಕಾರ್ಯನಿರ್ವಹಿಸಬಹುದಾದ ಕನಿಷ್ಠ ಪ್ರಸ್ತುತ ಮೌಲ್ಯವನ್ನು ಸೂಚಿಸುತ್ತದೆ. ಸಾಮಾನ್ಯ ದರದ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಮೌಲ್ಯಗಳು 10mA, 30MA, 100MA, 300MA ಮತ್ತು ಹೀಗೆ. ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಸೋರಿಕೆ ಪ್ರವಾಹವು ಈ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಪ್ರಯಾಣಿಸುತ್ತದೆ.
ಆವರ್ತನ: ಸಾಮಾನ್ಯವಾಗಿ 50/60Hz, ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ ಪ್ರಮಾಣಿತ ಆವರ್ತನಕ್ಕೆ ಹೊಂದಿಕೆಯಾಗುತ್ತದೆ.
ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಸಾಮರ್ಥ್ಯ: ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ತಡೆದುಕೊಳ್ಳುವ ಗರಿಷ್ಠ ಪ್ರಸ್ತುತ ಮೌಲ್ಯವನ್ನು ಸೂಚಿಸುತ್ತದೆ. ವಿಭಿನ್ನ ಮಾದರಿಗಳು ಮತ್ತು ವಿಶೇಷಣಗಳು ವಿಭಿನ್ನ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಸಾಮರ್ಥ್ಯದ ಮೌಲ್ಯಗಳನ್ನು ಹೊಂದಿರಬಹುದು.

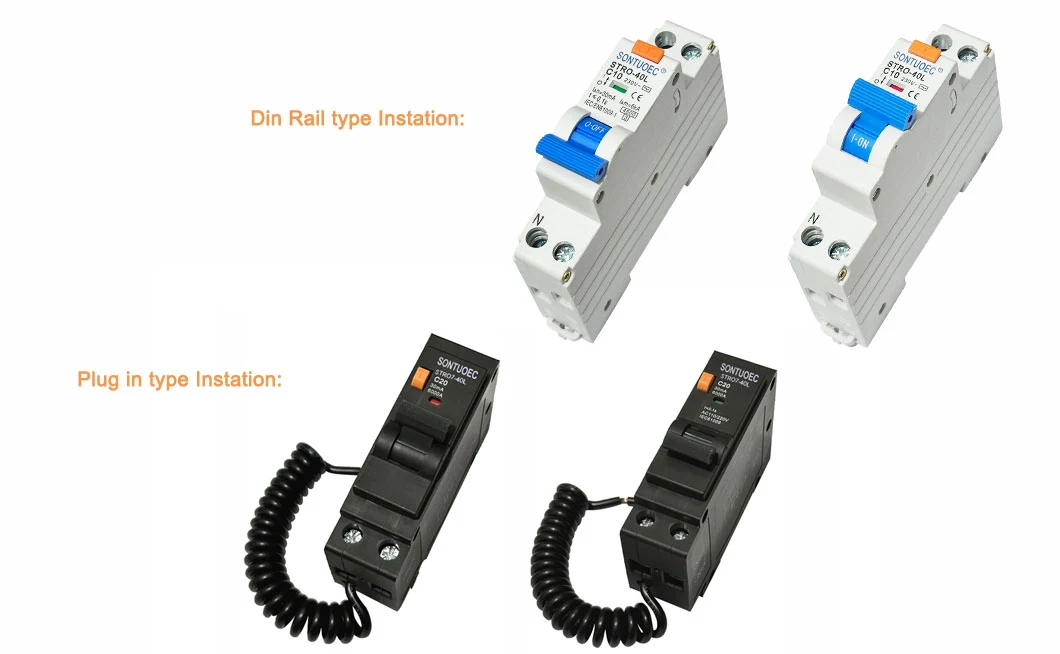

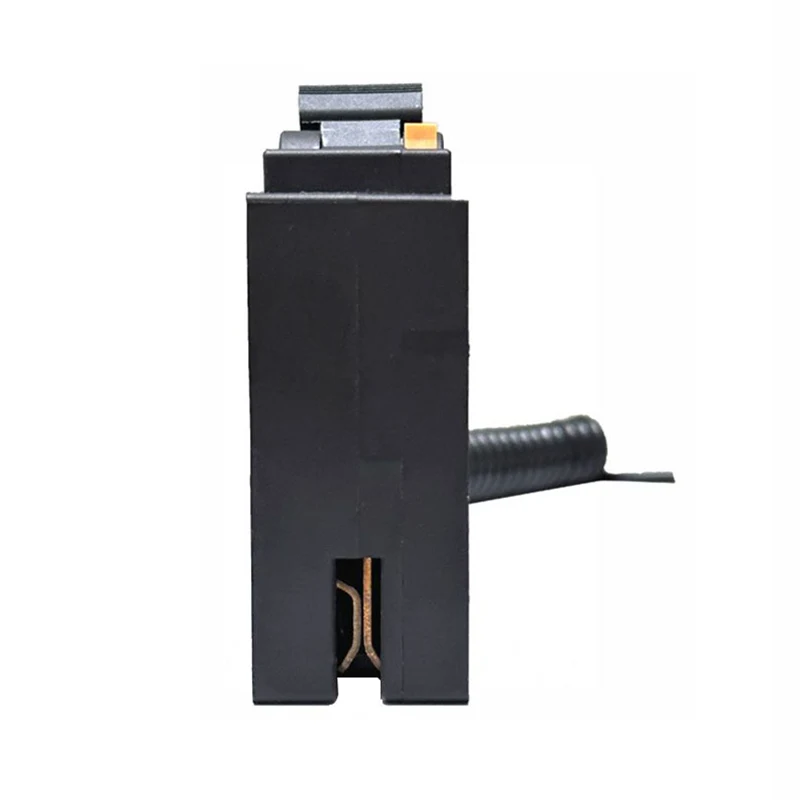

ಪ್ಲಗ್-ಇನ್ ವಿನ್ಯಾಸ: ಸ್ಥಾಪಿಸಲು ಮತ್ತು ತೆಗೆದುಹಾಕಲು ಸುಲಭ, ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ನಿರ್ವಹಣೆ ಮತ್ತು ನಮ್ಯತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ.
ಸಮಗ್ರ ರಕ್ಷಣೆ: ಓವರ್ಲೋಡ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಸೋರಿಕೆ ರಕ್ಷಣೆಯನ್ನು ಸಂಯೋಜಿಸುವುದು, ಇದು ಸರ್ಕ್ಯೂಟ್ಗಳು ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷತೆಯನ್ನು ಸಂಪೂರ್ಣವಾಗಿ ಖಾತರಿಪಡಿಸುತ್ತದೆ.
ಸುರಕ್ಷಿತ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ: ಉತ್ತಮ-ಗುಣಮಟ್ಟದ ವಸ್ತುಗಳು ಮತ್ತು ಸುಧಾರಿತ ಉತ್ಪಾದನಾ ಪ್ರಕ್ರಿಯೆಯ ಬಳಕೆಯು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ವಿಶ್ವಾಸಾರ್ಹತೆ ಮತ್ತು ಬಾಳಿಕೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ.
ವ್ಯಾಪಕವಾಗಿ ಅನ್ವಯಿಸುತ್ತದೆ: ದೇಶೀಯ, ವಾಣಿಜ್ಯ ಮತ್ತು ಕೈಗಾರಿಕೆಗಳಂತಹ ವ್ಯಾಪಕ ಶ್ರೇಣಿಯ ವಿದ್ಯುತ್ ಪರಿಸರಕ್ಕೆ ಸೂಕ್ತವಾಗಿದೆ.
ಅನುಸ್ಥಾಪನಾ ಸ್ಥಳ: ಇದನ್ನು ನಾಶಕಾರಿ ಅನಿಲವಿಲ್ಲದೆ ಶುಷ್ಕ, ಗಾಳಿ ವಾತಾವರಣದಲ್ಲಿ ಸ್ಥಾಪಿಸಬೇಕು ಮತ್ತು ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ವಿದ್ಯುತ್ ಸರಬರಾಜಿನಲ್ಲಿ ಪ್ರತ್ಯೇಕತೆ ಅಥವಾ ಕಟ್-ಆಫ್ ಸ್ವಿಚ್ ಇದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.
ವೈರಿಂಗ್ ವಿಧಾನ: ಬೆಂಕಿಯ ತಂತಿ, ಶೂನ್ಯ ತಂತಿ ಮತ್ತು ನೆಲದ ತಂತಿಯ ಸರಿಯಾದ ಸಂಪರ್ಕವನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ವೈರಿಂಗ್ ರೇಖಾಚಿತ್ರದ ಪ್ರಕಾರ ವೈರಿಂಗ್ ಅನ್ನು ನಡೆಸಬೇಕು.
ನಿಯಮಿತ ತಪಾಸಣೆ: ಅದರ ಸಾಮಾನ್ಯ ಕೆಲಸದ ಸ್ಥಿತಿಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ನಿಯಮಿತವಾಗಿ ಪರೀಕ್ಷಿಸಿ ಮತ್ತು ನಿರ್ವಹಿಸಿ.
ಮುನ್ನೆಚ್ಚರಿಕೆಗಳು: ಬಳಕೆಯ ಸಂದರ್ಭದಲ್ಲಿ, ಸರ್ಕ್ಯೂಟ್ಗಳು ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಓವರ್ಲೋಡ್, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟಿಂಗ್ ಮತ್ತು ಸೋರಿಕೆಯಂತಹ ದೋಷಗಳ ಸಂಭವವನ್ನು ತಪ್ಪಿಸಲು ಕಾಳಜಿ ವಹಿಸಬೇಕು.
ಪ್ಲಗ್-ಇನ್ ಆರ್ಸಿಬಿಒ 1 ಪಿ+ಎನ್ ಅನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯ ಅಗತ್ಯವಿರುವ ಸರ್ಕ್ಯೂಟ್ಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ, ಉದಾಹರಣೆಗೆ ಬೆಳಕು, ದುರ್ಬಲ ಶಕ್ತಿ, ವಿದ್ಯುತ್ ಉಪಕರಣಗಳು ಮತ್ತು ಮನೆಗಳು ಮತ್ತು ಸಾರ್ವಜನಿಕ ಸ್ಥಳಗಳಲ್ಲಿನ ಇತರ ವಿದ್ಯುತ್ ಸರ್ಕ್ಯೂಟ್ಗಳು. ಈ ಸ್ಥಳಗಳು ಹೆಚ್ಚಾಗಿ ನೀರು, ತೇವಾಂಶ ಮತ್ತು ಇತರ ಪರಿಸ್ಥಿತಿಗಳನ್ನು ಹೊಂದಿರುತ್ತವೆ, ಅದು ಸುಲಭವಾಗಿ ಸೋರಿಕೆ ಅಪಘಾತಗಳಿಗೆ ಕಾರಣವಾಗಬಹುದು. ಆದ್ದರಿಂದ, ಪ್ಲಗ್-ಇನ್ ಆರ್ಸಿಬಿಒ 1 ಪಿ+ಎನ್ ಬಳಕೆಯು ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ ಸುರಕ್ಷತೆ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಸುಧಾರಿಸುತ್ತದೆ.
