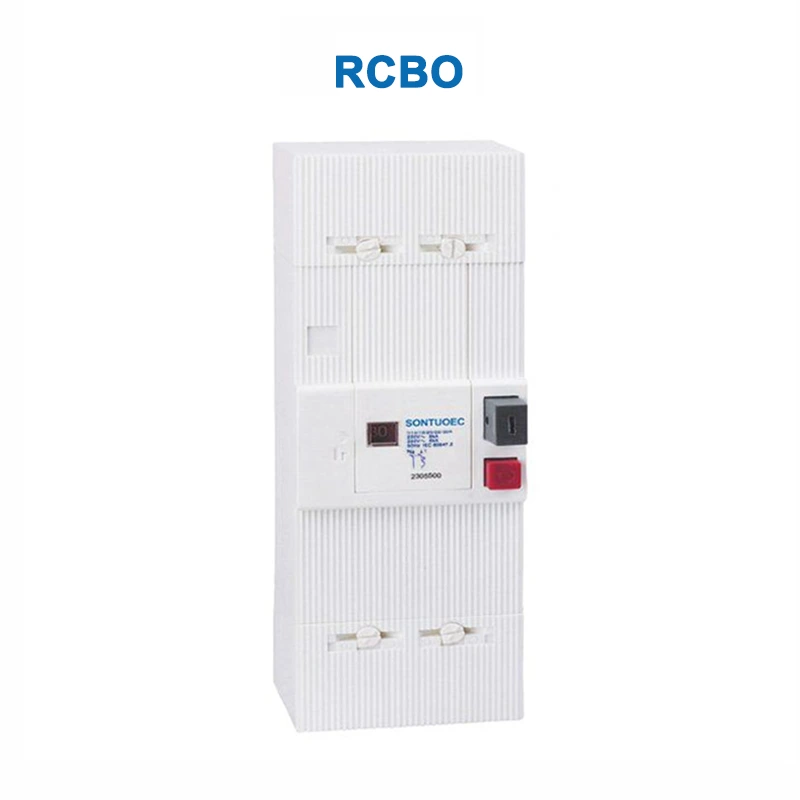

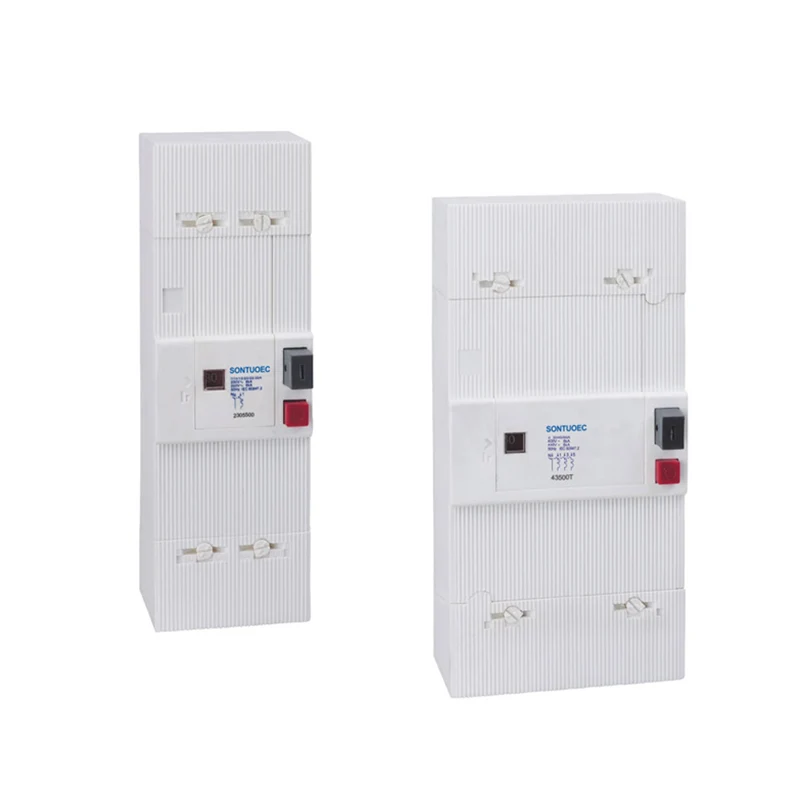

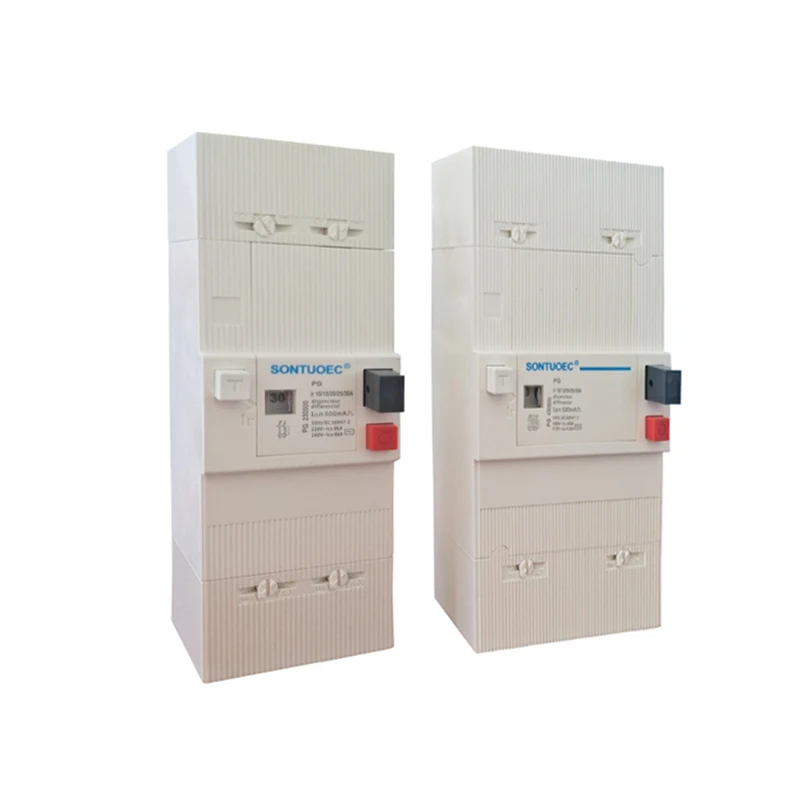

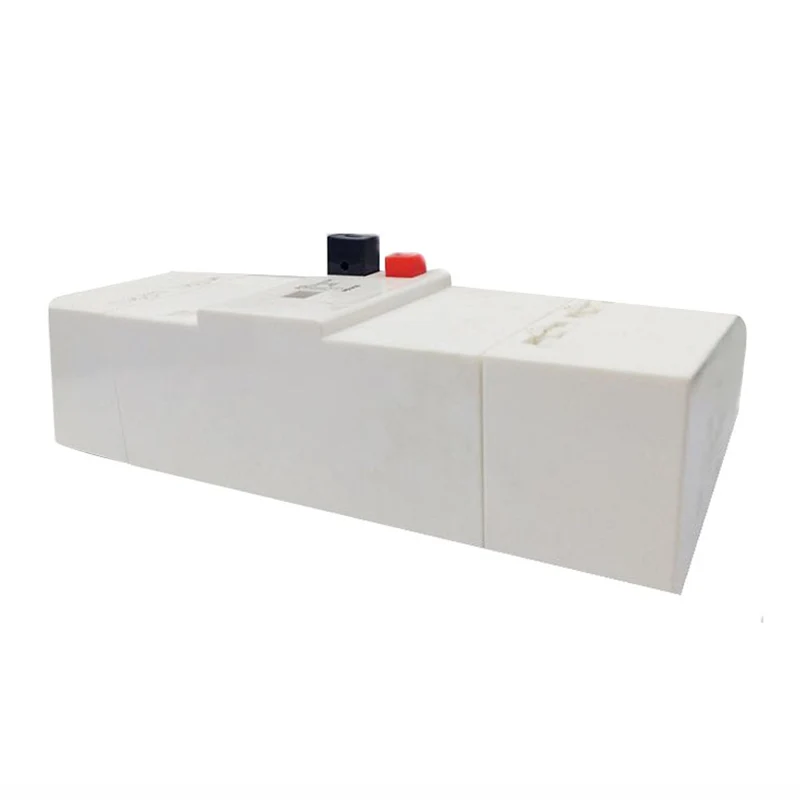

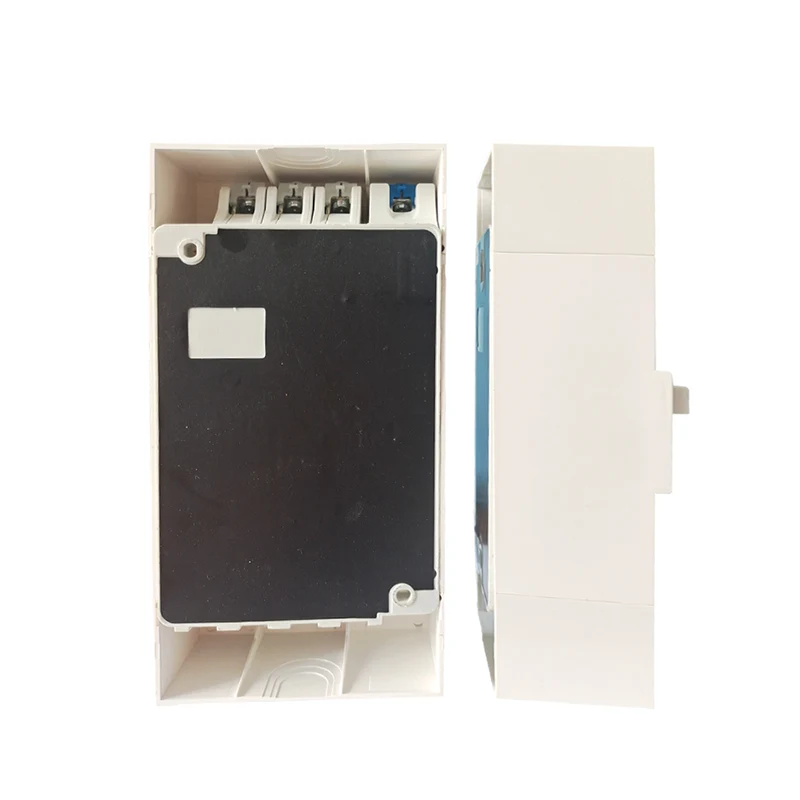

ಡಿಫರೆನ್ಷಿಯಲ್ ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಆರ್ಸಿಬಿಒ ಎನ್ನುವುದು ಸೋರಿಕೆಯಿಂದಾಗಿ ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ದೋಷ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆಹಚ್ಚಲು ಮತ್ತು ಕತ್ತರಿಸಲು ವಿಶೇಷವಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ಸಾಧನವಾಗಿದೆ. ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಸೋರಿಕೆ ಪ್ರವಾಹವು ಮೊದಲೇ ಹೊಂದಿಸಲಾದ ಮೌಲ್ಯವನ್ನು ತಲುಪಿದಾಗ ಅಥವಾ ಮೀರಿದಾಗ, ಆರ್ಸಿಬಿಒ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಟ್ರಿಪ್ ಮಾಡುತ್ತದೆ, ಹೀಗಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಿ ವಿದ್ಯುತ್ ಬೆಂಕಿ ಮತ್ತು ವಿದ್ಯುದ್ವಿಚ್ ations ೀಕರಣಗಳನ್ನು ತಡೆಯುತ್ತದೆ.

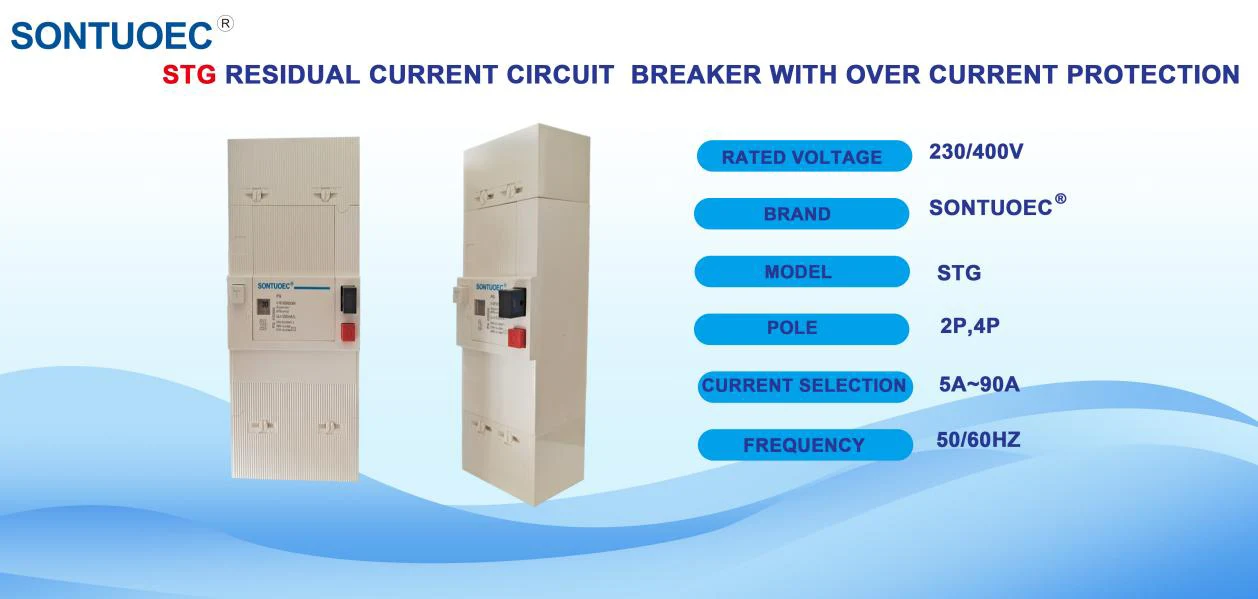

ಮಾದರಿ |
ಎಲೆಕ್ಟ್ರೋ-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಪ್ರಕಾರ, ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪ್ರಕಾರ |
ಚಾಚು |
ಇಸೌಯೆಕ್ |
ಧ್ರುವ ಸಂಖ್ಯೆ |
2p/4p |
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (ಎ) |
5 ~ 15 ಎ, 10 ~ 30 ಎ, 30 ~ 60 ಎ, 60 ~ 90 ಎ (ಪ್ರಸ್ತುತ ಹೊಂದಾಣಿಕೆ) |
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ (ವಿ) |
230/400 ವಿ |
ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯ | 3 ಕೆಎ, 6 ಕೆ, 8 ಕೆಎ |
ರೇಟ್ ಮಾಡಲಾದ ಸೂಕ್ಷ್ಮತೆ l △ n | 300,500 (ಮಾ) |
ಆವರ್ತನ |
50/60Hz |

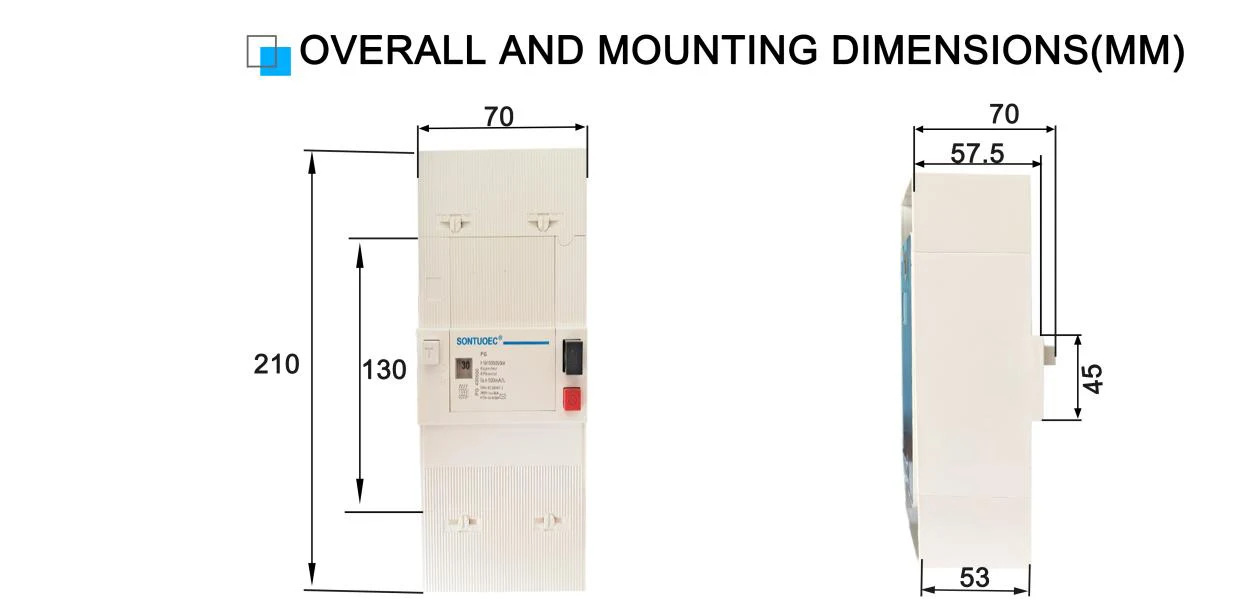

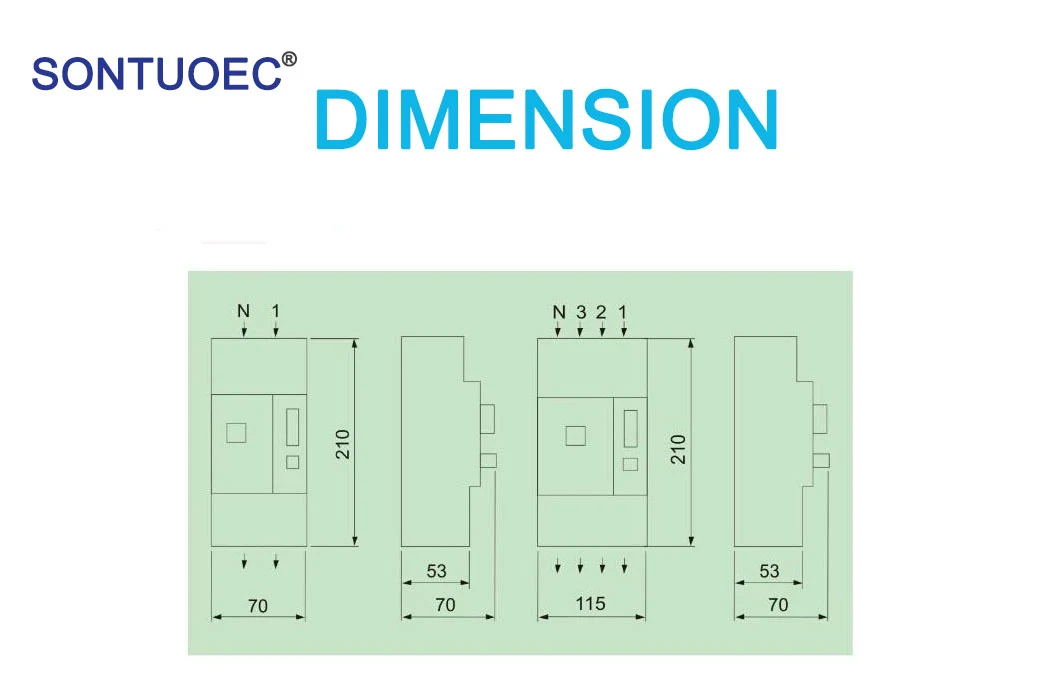

ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

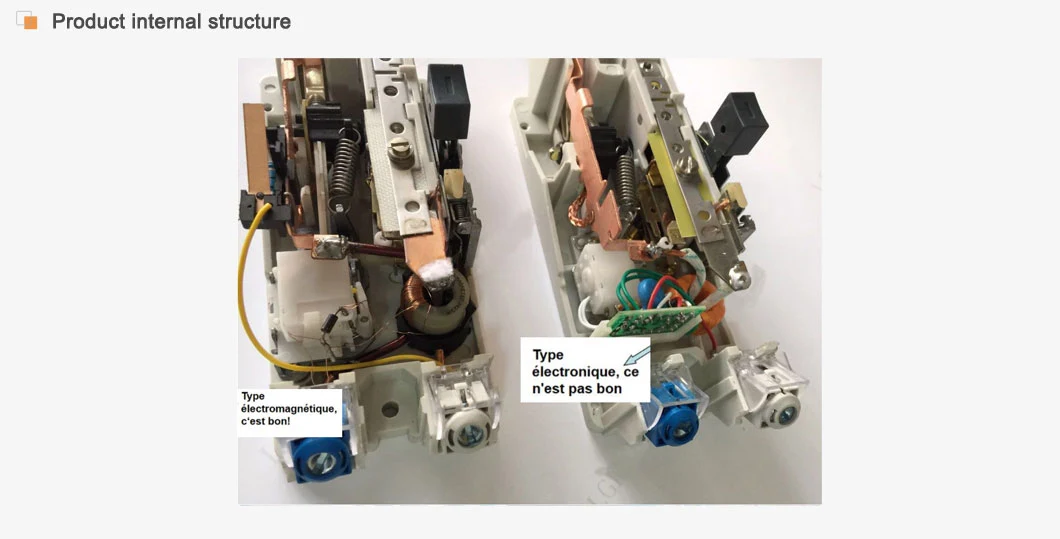

ELCB ಯ ಕಾರ್ಯಾಚರಣಾ ತತ್ವವು ಶೂನ್ಯ ಅನುಕ್ರಮ ಕರೆಂಟ್ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ (ZCT) ನಿಂದ ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಅಸಮತೋಲಿತ ಪ್ರವಾಹಗಳನ್ನು ಪತ್ತೆಹಚ್ಚುವುದನ್ನು ಆಧರಿಸಿದೆ. ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಫೈರ್ ಲೈನ್ ಪ್ರವಾಹವು ಶೂನ್ಯ ರೇಖೆಯ ಪ್ರವಾಹಕ್ಕೆ ಸಮನಾಗಿಲ್ಲದಿದ್ದಾಗ, ಅಂದರೆ ಸೋರಿಕೆ ಪ್ರವಾಹವಿದೆ, ZCT ಈ ಅಸಮತೋಲಿತ ಪ್ರವಾಹವನ್ನು ಗ್ರಹಿಸುತ್ತದೆ ಮತ್ತು ಅನುಗುಣವಾದ ವಿದ್ಯುತ್ ಸಂಕೇತವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ. ELCB ಯೊಳಗಿನ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸರ್ಕ್ಯೂಟ್ರಿ ಈ ಸಂಕೇತವನ್ನು ಪ್ರಕ್ರಿಯೆಗೊಳಿಸುತ್ತದೆ, ಮತ್ತು ಸಂಕೇತವು ಪೂರ್ವಭಾವಿ ಮಿತಿಯನ್ನು ತಲುಪಿದಾಗ ಅಥವಾ ಮೀರಿದಾಗ, ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸುವ ಪ್ರವಾಸದ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ.

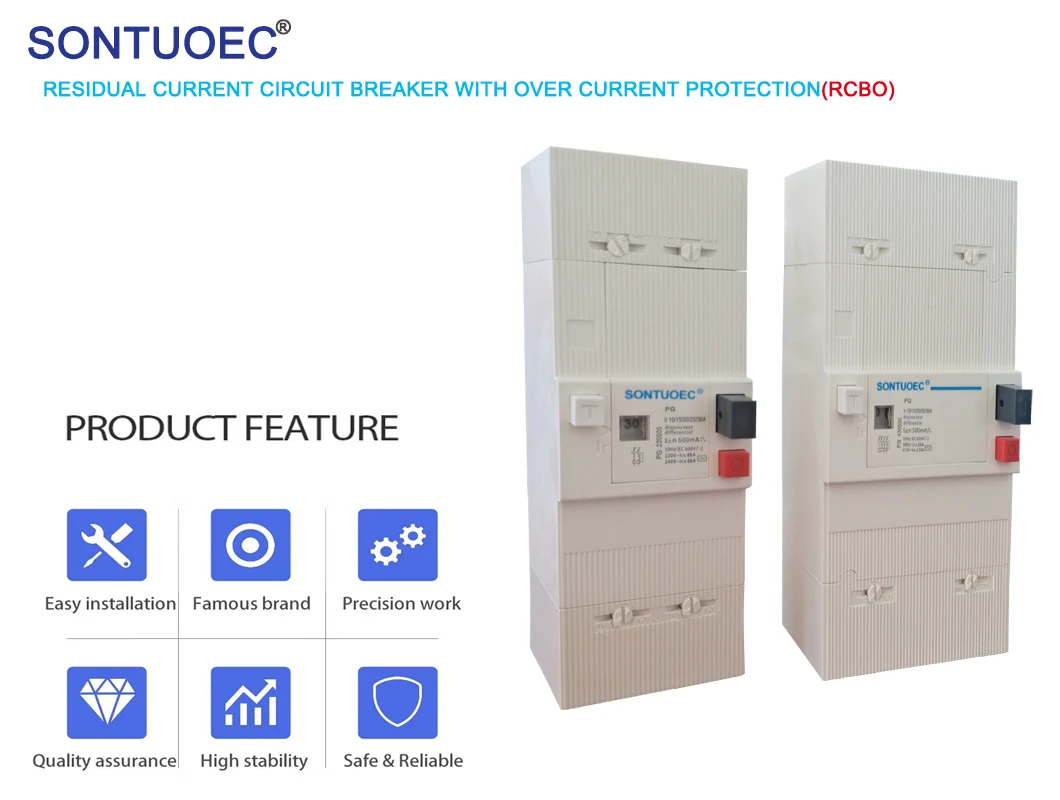

ಹೆಚ್ಚಿನ ಸಂವೇದನೆ: ಡಿಫರೆನ್ಷಿಯಲ್ ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಆರ್ಸಿಬಿಒ ಸಣ್ಣ ಸೋರಿಕೆ ಪ್ರವಾಹಗಳನ್ನು ಕಂಡುಹಿಡಿಯಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ, ಸಾಮಾನ್ಯವಾಗಿ ಮಿಲಿಯಂಪಿಯರ್ ಮಟ್ಟದಲ್ಲಿ, ಹೆಚ್ಚಿನ ರಕ್ಷಣೆಯ ನಿಖರತೆ ಉಂಟಾಗುತ್ತದೆ.
ವೇಗದ ಪ್ರತಿಕ್ರಿಯೆ: ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆ ಮಾಡಿದ ನಂತರ, ದೋಷವು ವಿಸ್ತರಿಸದಂತೆ ತಡೆಯಲು ಇಎಲ್ಸಿಬಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸುತ್ತದೆ.
ಬಹುಮುಖತೆ: ಮೂಲ ಸೋರಿಕೆ ರಕ್ಷಣೆಯ ಜೊತೆಗೆ, ಕೆಲವು ಇಎಲ್ಸಿಬಿಗಳು ಓವರ್ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಯನ್ನು ಹೊಂದಿವೆ.
ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭ: ಇಎಲ್ಸಿಬಿಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಸುಲಭ ಸ್ಥಾಪನೆ ಮತ್ತು ತೆಗೆದುಹಾಕುವಿಕೆಗಾಗಿ ಪ್ಲಗ್-ಅಂಡ್-ಪ್ಲೇ ವಿನ್ಯಾಸವಾಗಿದೆ. ಏತನ್ಮಧ್ಯೆ, ಅದರ ಸರಳ ಆಂತರಿಕ ರಚನೆಯು ನಿರ್ವಹಿಸಲು ಮತ್ತು ಕೂಲಂಕಷವಾಗಿ ಪರಿಶೀಲಿಸಲು ಸುಲಭಗೊಳಿಸುತ್ತದೆ.

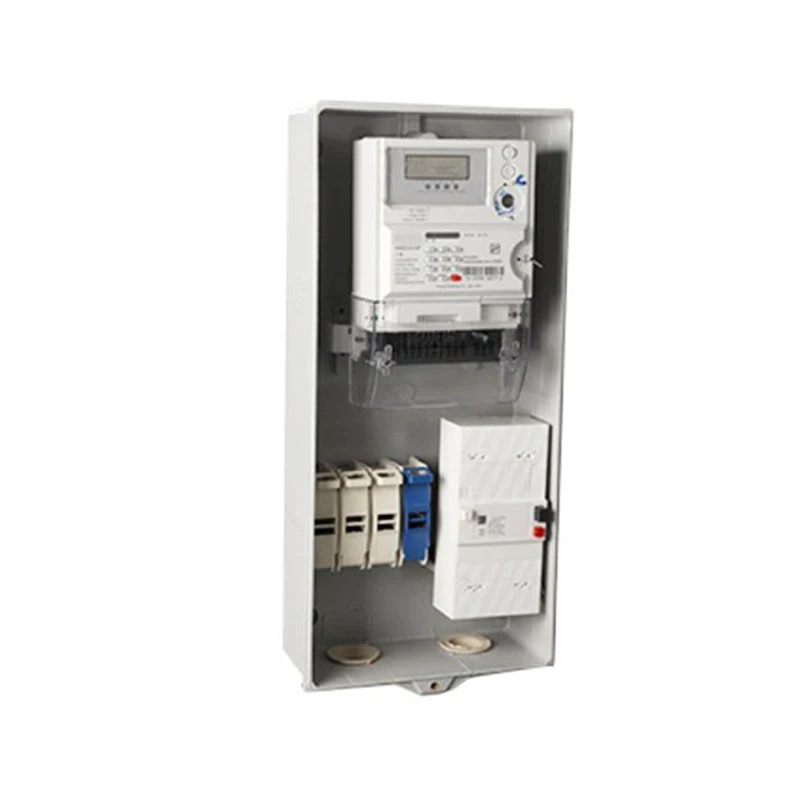

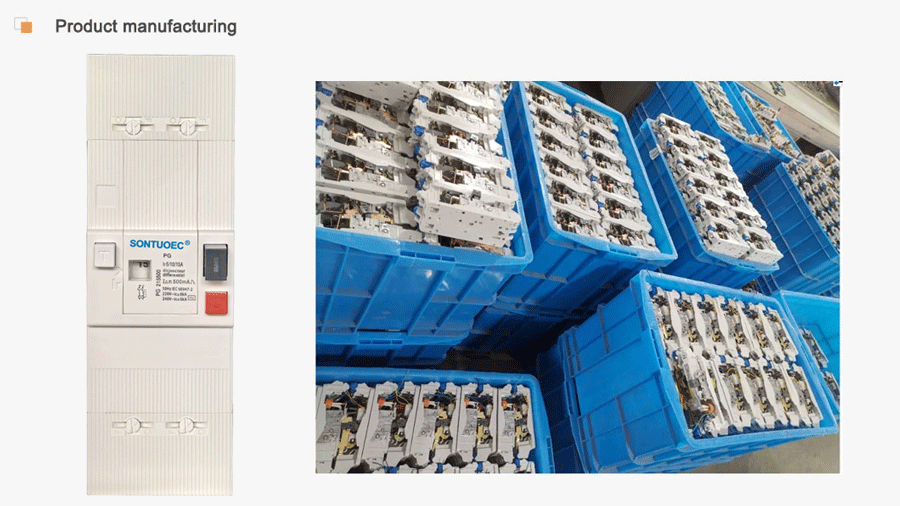

ಮನೆಗಳು, ಕಚೇರಿಗಳು, ಕಾರ್ಖಾನೆಗಳು, ಆಸ್ಪತ್ರೆಗಳು ಮತ್ತು ಮುಂತಾದ ವಿದ್ಯುತ್ ರಕ್ಷಣೆ ಅಗತ್ಯವಿರುವ ಸ್ಥಳಗಳಲ್ಲಿ ಇಎಲ್ಸಿಬಿಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಸ್ನಾನಗೃಹಗಳು, ಅಡಿಗೆಮನೆಗಳು, ಈಜುಕೊಳಗಳು ಮತ್ತು ಇತರ ಪ್ರದೇಶಗಳಂತಹ ಆರ್ದ್ರ ಅಥವಾ ವಿದ್ಯುದಾಘಾತ-ಪೀಡಿತ ಪರಿಸರದಲ್ಲಿ ಇಎಲ್ಸಿಬಿಯ ರಕ್ಷಣೆ ಮುಖ್ಯವಾಗಿದೆ.
