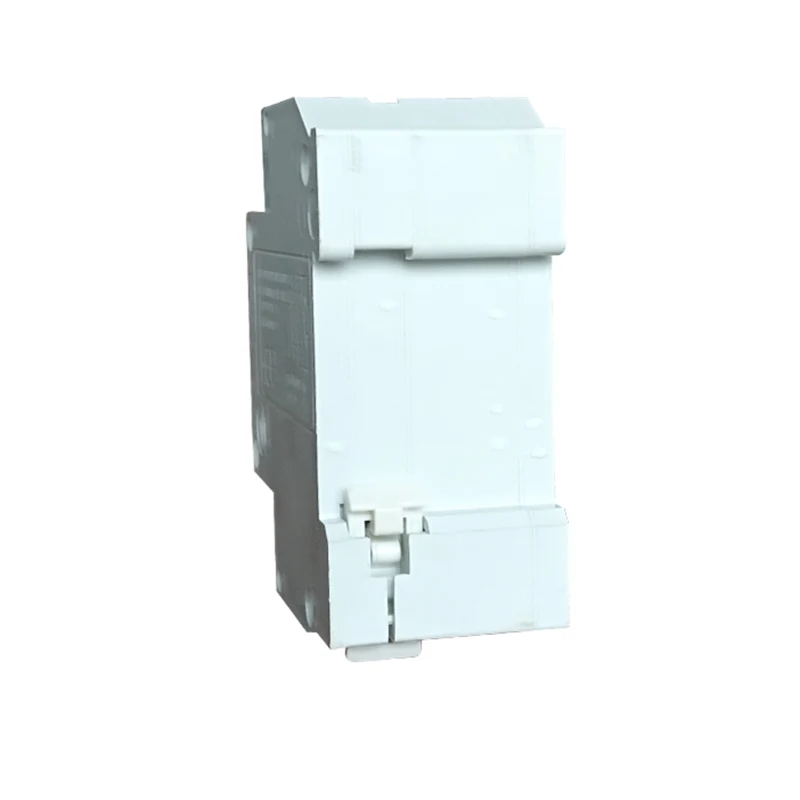

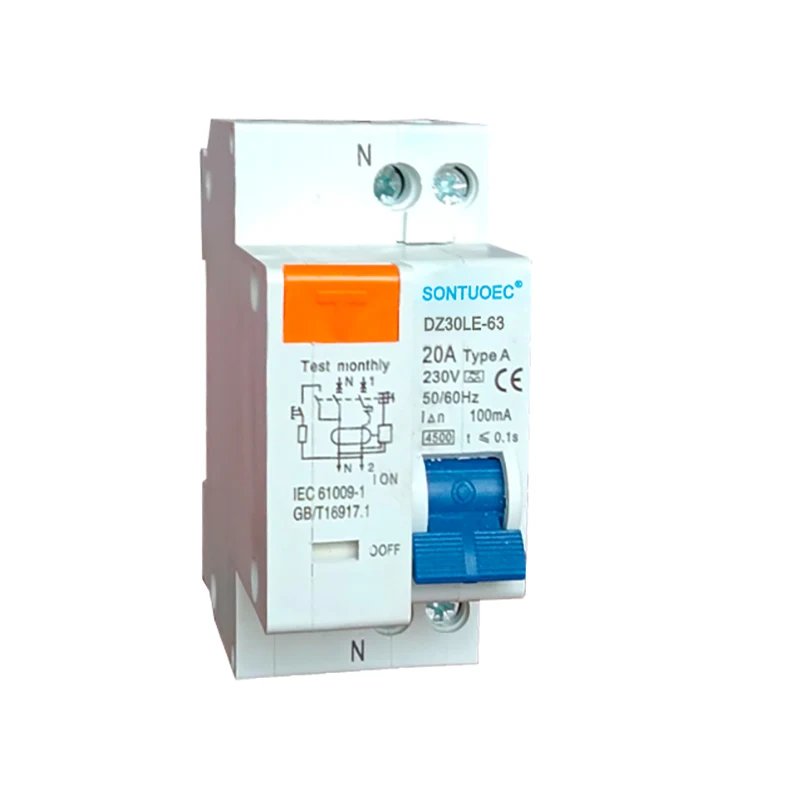

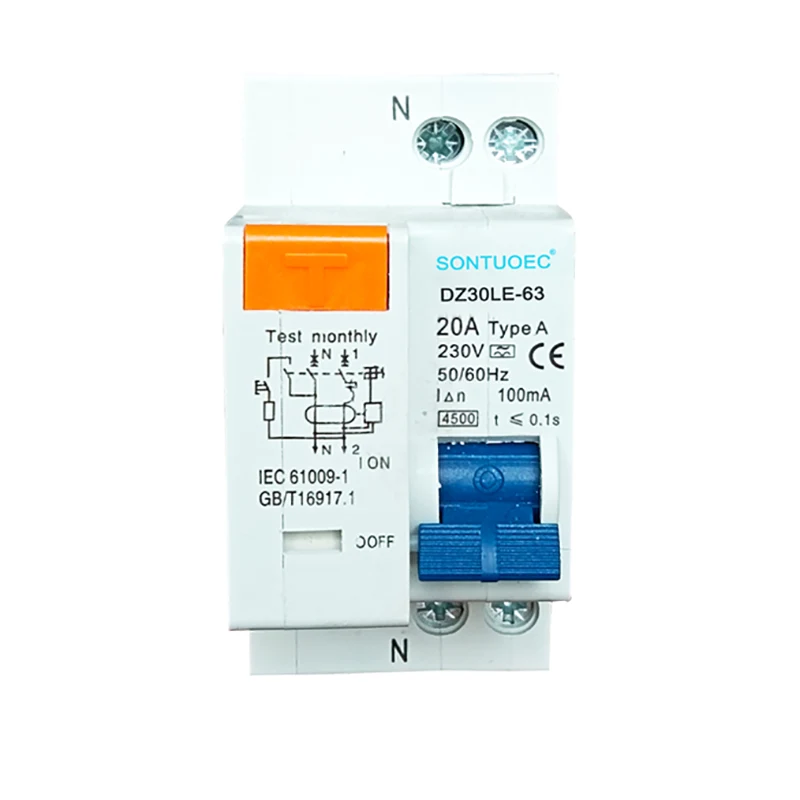

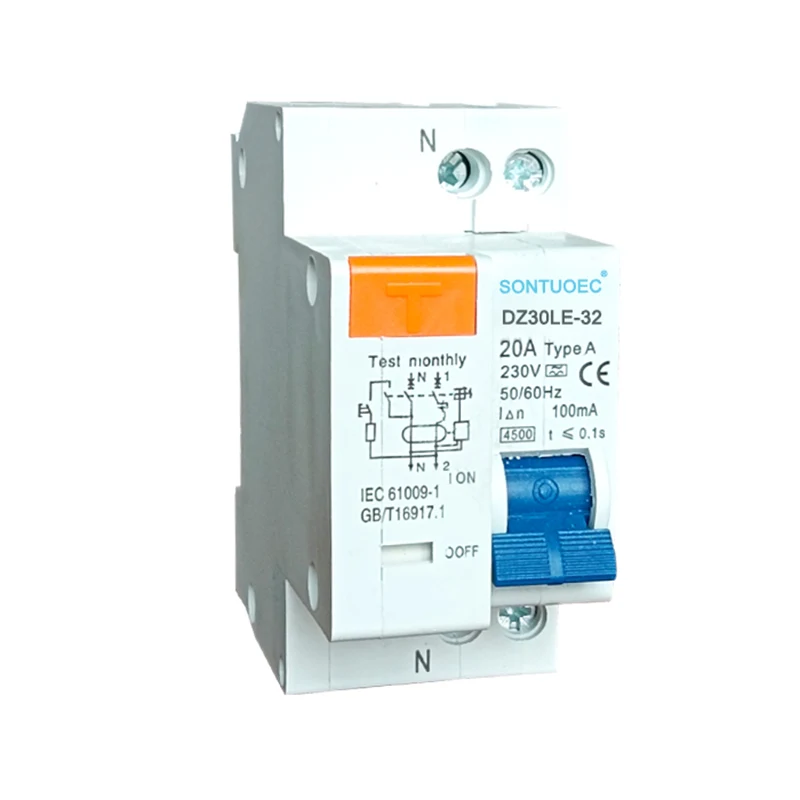

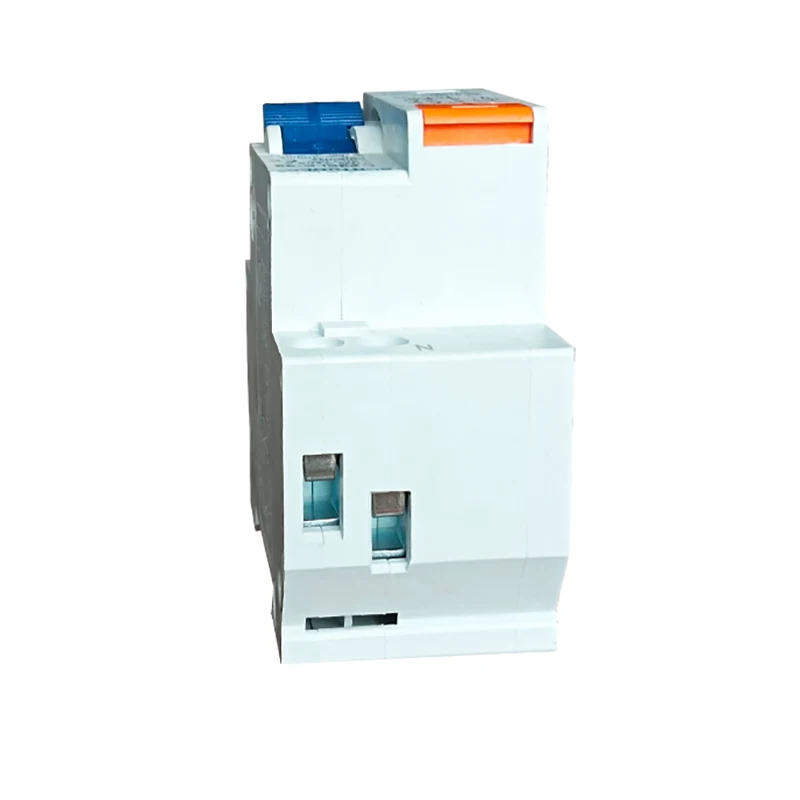

1p+n ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪ್ರಕಾರದ RCBO

. ಅದೇ ಸಮಯದಲ್ಲಿ, ಇದು ಓವರ್‌ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ ಕಾರ್ಯವನ್ನು ಸಹ ಹೊಂದಿದೆ, ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು ಸರ್ಕ್ಯೂಟ್ ಓವರ್‌ಲೋಡ್ ಮಾಡಿದಾಗ ಅಥವಾ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಮಾಡಿದಾಗ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಕಡಿತಗೊಳಿಸಬಹುದು.

ಮಾದರಿ:DZ30LE-63

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ಉತ್ಪನ್ನದ ಹೆಸರು	DZ30L-63
ಮಾದರಿ	ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪ್ರಕಾರ (ಎಂಸಿಬಿ+ಆರ್‌ಸಿಡಿ)
ಕಂಬ	1p+n	1p+n
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (ಎ)	6 ಎ, 10 ಎ, 16 ಎ, 20 ಎ, 25 ಎ, 32 ಎ, 40 ಎ, 63 ಎ
ರೇಟ್ ಮಾಡಲಾದ ವರ್ಗಾವಣೆ ಉಳಿಕೆ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹ	3 ಕೆಎ, 4.5 ಕೆಎ; 6k
ಮಾನದಂಡ	ಐಇಸಿ 61009-1
ವಿದ್ಯುನ್ನು-ಸಹಿಷ್ಣುತೆ	4000 ಕ್ಕೂ ಹೆಚ್ಚು ಚಕ್ರಗಳು
ರೇಟ್ ಮಾಡಿದ ಉಳಿದ ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್	10ma, 30ma, 100ma, 300ma, 500ma

ಕಾರ್ಯ ತತ್ವ

Unded ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಪತ್ತೆ: ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಉಳಿದಿರುವ ಪ್ರವಾಹ ಇದ್ದಾಗ, ಆರ್‌ಸಿಬಿಒದಲ್ಲಿನ ಶೂನ್ಯ ಅನುಕ್ರಮ ಕರೆಂಟ್ ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಈ ಸಂಕೇತವನ್ನು ಪತ್ತೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಅದನ್ನು ಸಂಸ್ಕರಣೆಗಾಗಿ ವಿದ್ಯುತ್ ಸಂಕೇತವಾಗಿ ಪರಿವರ್ತಿಸುತ್ತದೆ.

Ust ಸಿಗ್ನಲ್ ಸಂಸ್ಕರಣೆ ಮತ್ತು ಹೋಲಿಕೆ: ಪತ್ತೆಯಾದ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸಂಕೇತವನ್ನು ವರ್ಧಿಸಲಾಗುತ್ತದೆ, ಫಿಲ್ಟರ್ ಮಾಡಲಾಗುತ್ತದೆ ಮತ್ತು ಸಂಸ್ಕರಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ನಂತರ ಮೊದಲೇ ಹೊಂದಿಸಲಾದ ಕ್ರಿಯೆಯ ಪ್ರಸ್ತುತ ಮೌಲ್ಯದೊಂದಿಗೆ ಹೋಲಿಸಲಾಗುತ್ತದೆ.

T ಟ್ರಿಪ್ಪಿಂಗ್ ಆಕ್ಷನ್: ಉಳಿದಿರುವ ಪ್ರವಾಹವು ಮೊದಲೇ ಹೊಂದಿಸಲಾದ ಕ್ರಿಯೆಯ ಪ್ರಸ್ತುತ ಮೌಲ್ಯವನ್ನು ತಲುಪಿದಾಗ ಅಥವಾ ಮೀರಿದಾಗ, ಆರ್‌ಸಿಬಿಒ ಮುಖ್ಯ ಸರ್ಕ್ಯೂಟ್ ಶಕ್ತಿಯನ್ನು ಕಡಿತಗೊಳಿಸಲು ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ.

ವೈಶಿಷ್ಟ್ಯಗಳು ಮತ್ತು ಅನುಕೂಲಗಳು

Un ವಿದ್ಯುತ್ಕಾಂತೀಯ ತತ್ವ: ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಪತ್ತೆಗಾಗಿ ವಿದ್ಯುತ್ಕಾಂತೀಯ ತತ್ವವನ್ನು ಬಳಸುವುದು, ಇದು ಹೆಚ್ಚಿನ ಸಂವೇದನೆ ಮತ್ತು ವೇಗದ ಪ್ರತಿಕ್ರಿಯೆ ವೇಗದಿಂದ ನಿರೂಪಿಸಲ್ಪಟ್ಟಿದೆ.

-ಸಂಬದ್ಧ ರಕ್ಷಣೆ: ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸಂರಕ್ಷಣಾ ಕಾರ್ಯದ ಜೊತೆಗೆ, ಇದು ಓವರ್‌ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ ಕಾರ್ಯವನ್ನು ಸಹ ಹೊಂದಿದೆ, ಇದು ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷತೆಯನ್ನು ಸಮಗ್ರವಾಗಿ ರಕ್ಷಿಸುತ್ತದೆ.

Safe ಸುರಕ್ಷಿತ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ: ಆರ್‌ಸಿಬಿಒ ಸುಧಾರಿತ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳನ್ನು ಅಳವಡಿಸಿಕೊಂಡಿದೆ ಮತ್ತು ಹೆಚ್ಚಿನ ವಿಶ್ವಾಸಾರ್ಹತೆ ಮತ್ತು ಸುರಕ್ಷತೆಯನ್ನು ಹೊಂದಿದೆ.

Install ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭ: ಆರ್‌ಸಿಬಿಒನ ರಚನೆಯನ್ನು ಸಮಂಜಸವಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ, ಸ್ಥಾಪಿಸಲು ಸುಲಭ, ಮತ್ತು ಅದೇ ಸಮಯದಲ್ಲಿ ನಿರ್ವಹಣೆ ಮತ್ತು ಕೂಲಂಕುಷತೆಯನ್ನು ಕೈಗೊಳ್ಳುವುದು ಸುಲಭ.

ಈ 1 ಪಿ+ಎನ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪ್ರಕಾರದ ಆರ್‌ಸಿಬಿಒ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಮತ್ತು ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸಾಧನದ ಸಂಯೋಜನೆಯಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ, ಇದು ಅತಿಯಾದ ಕರೆಂಟ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್, ಅರ್ಥ್ ಫಾಲ್ಟ್ ಪ್ರವಾಹದಿಂದಾಗಿ ಮಾನವನನ್ನು ವಿದ್ಯುತ್ ದೋಷದಿಂದ ರಕ್ಷಿಸುತ್ತದೆ. ಇದು ಗರಿಷ್ಠ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್ 32 ಎ ಅಥವಾ 63 ಎ ವರೆಗೆ ಸ್ವಯಂ-ರಕ್ಷಣೆ ನೀಡುತ್ತದೆ. ಮತ್ತು ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಐಇಸಿ/ಇಎನ್ 61009.1 ಅನ್ನು ಅನುಸರಿಸಿ.

1. ಭೂಮಿಯ ದೋಷ/ಸೋರಿಕೆ ಪ್ರವಾಹ ಮತ್ತು ಪ್ರತ್ಯೇಕತೆಯ ಕಾರ್ಯದ ವಿರುದ್ಧ ರಕ್ಷಣೆ ನೀಡಿ

2. ಹೆಚ್ಚಿನ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹವು ಸಾಮರ್ಥ್ಯವನ್ನು ತಡೆದುಕೊಳ್ಳುತ್ತದೆ

3. ಟರ್ಮಿನಲ್ ಮತ್ತು ಪಿನ್/ಫೋರ್ಕ್ ಪ್ರಕಾರದ ಬಸ್‌ಬಾರ್ ಸಂಪರ್ಕಕ್ಕೆ ಅನ್ವಯಿಸಲಾಗುವುದು

4. ಬೆರಳು ಸಂರಕ್ಷಿತ ಸಂಪರ್ಕ ಟರ್ಮಿನಲ್‌ಗಳನ್ನು ಹೊಂದಿದೆ

6. ವಿದ್ಯುತ್ ಸರಬರಾಜು ಮತ್ತು ರೇಖೆಯ ವೋಲ್ಟೇಜ್ನ ಸ್ವತಂತ್ರ, ಮತ್ತು ಬಾಹ್ಯ ಹಸ್ತಕ್ಷೇಪ, ವೋಲ್ಟೇಜ್ ಏರಿಳಿತದಿಂದ ಮುಕ್ತವಾಗಿದೆ.

1P+N Electronic Type RCBO
