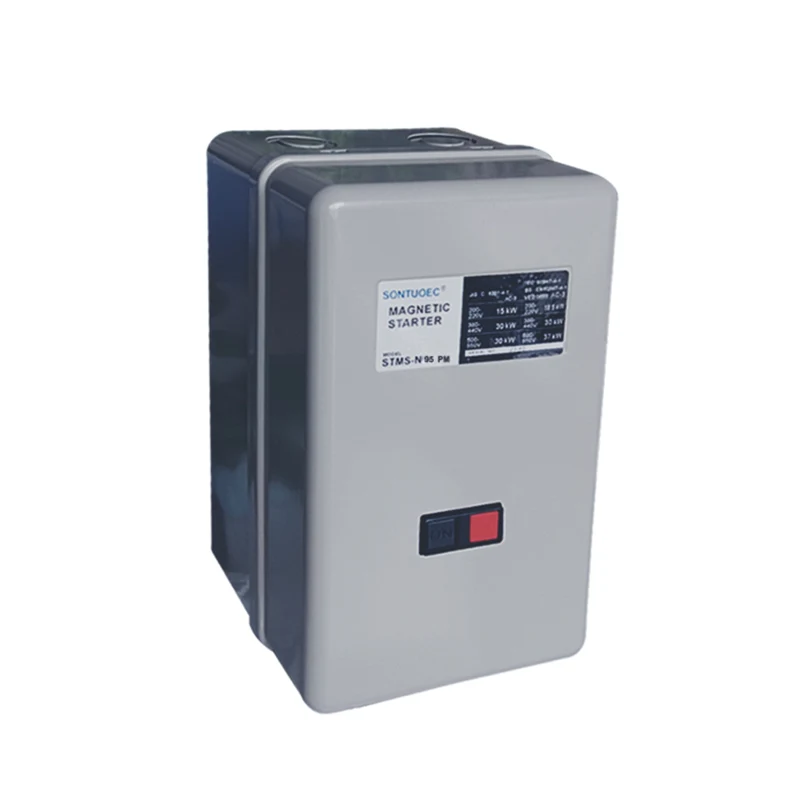

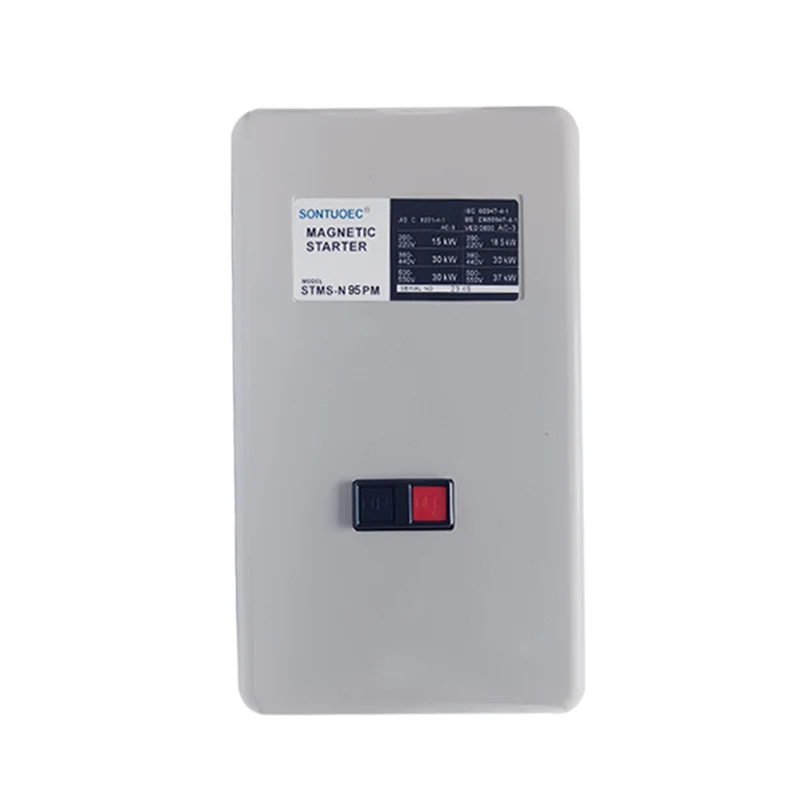

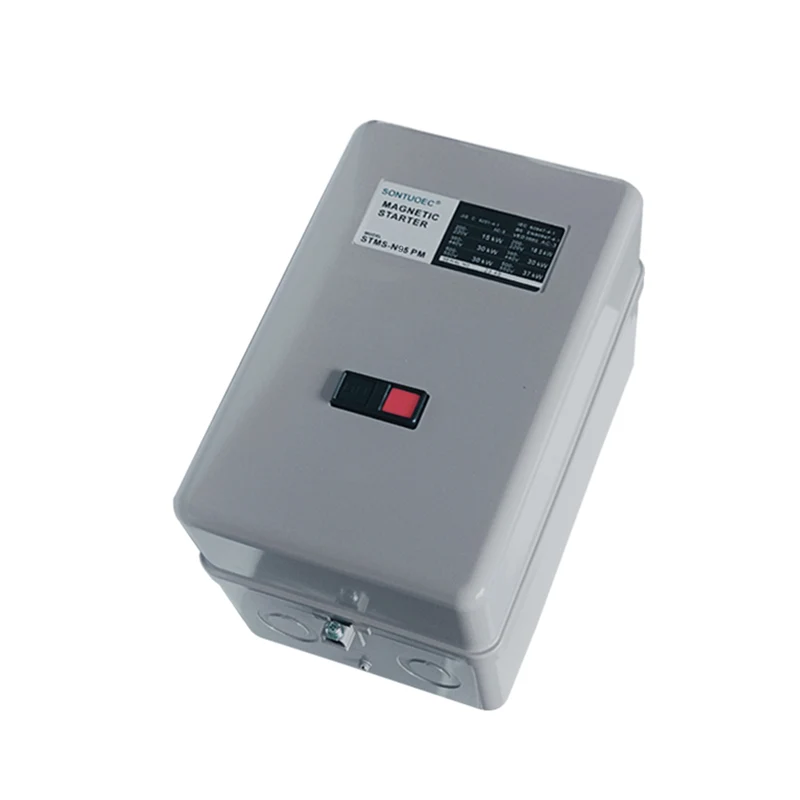

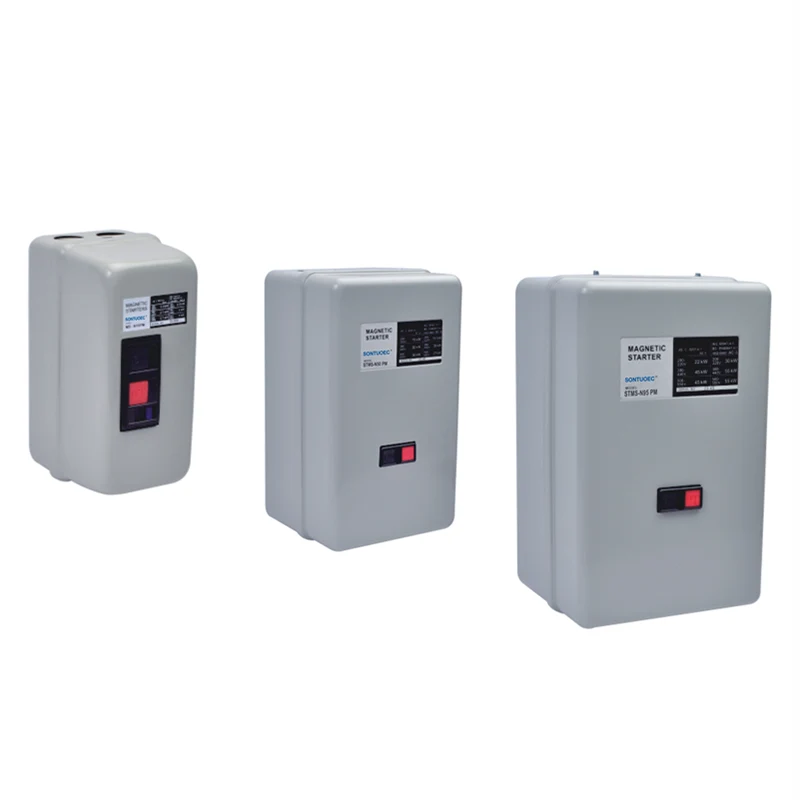

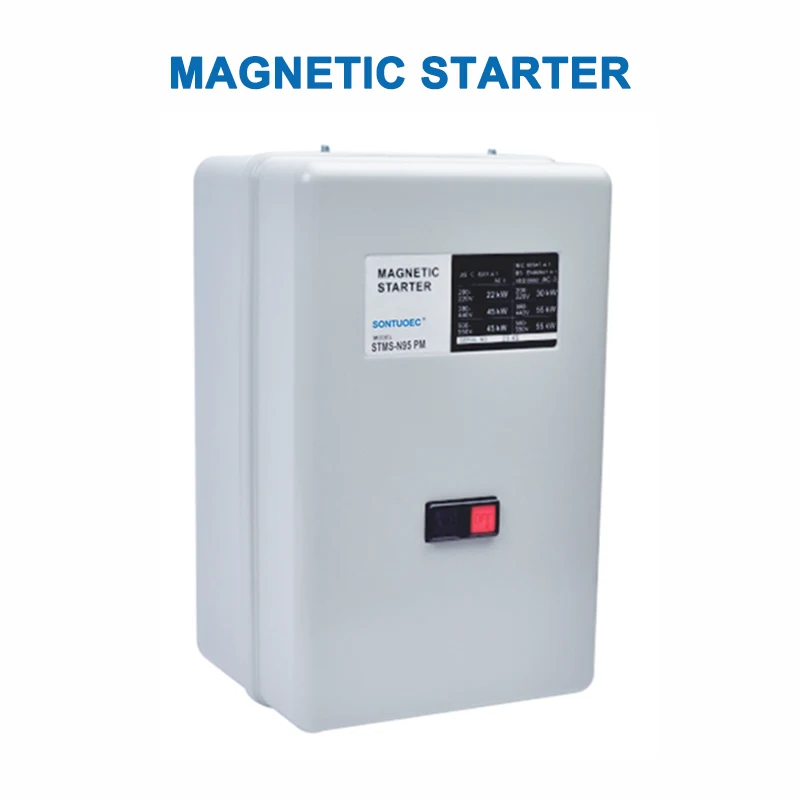

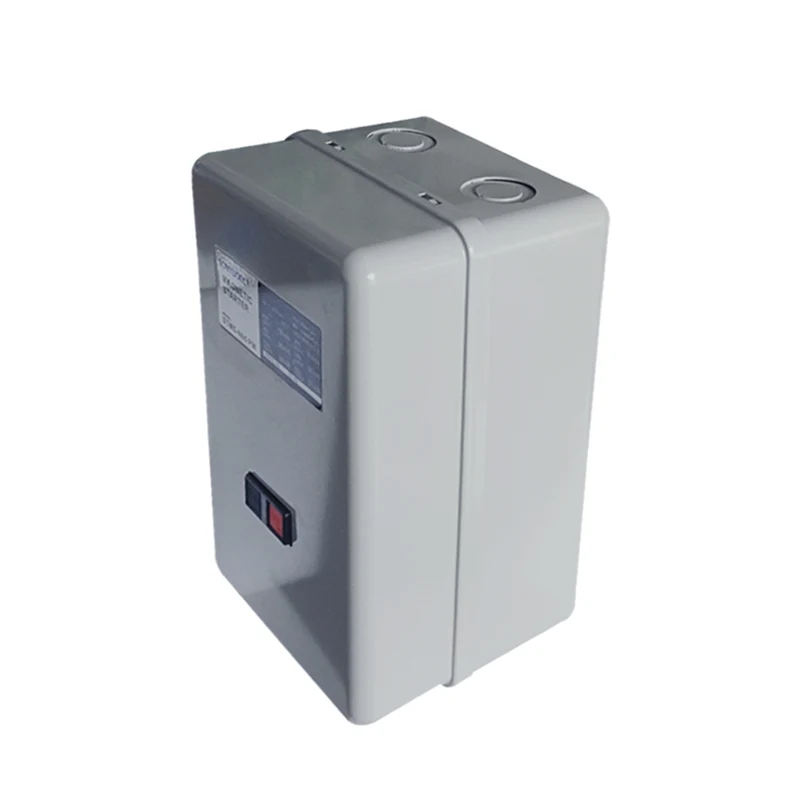

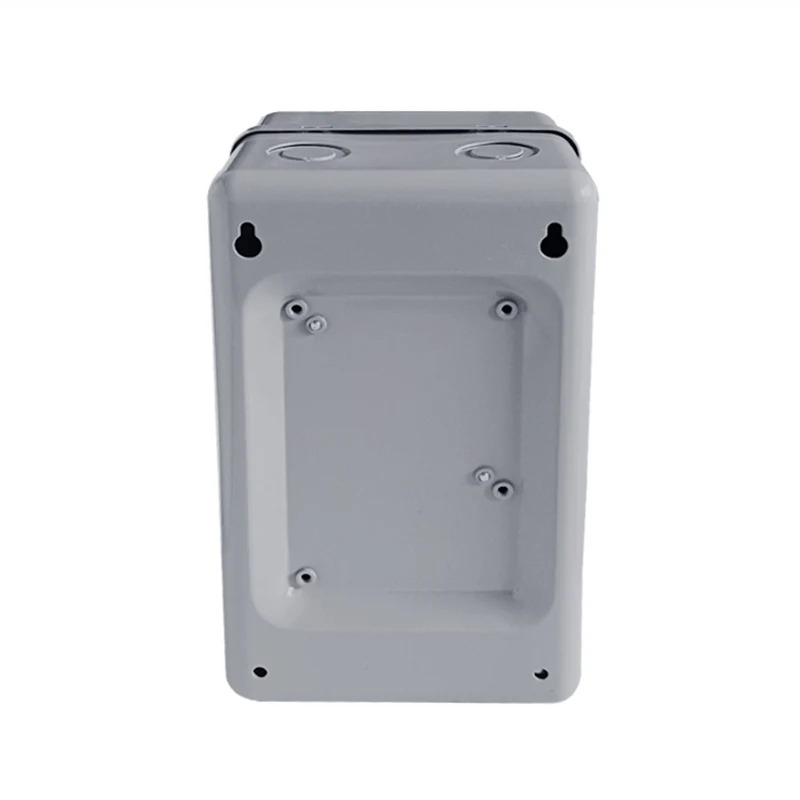

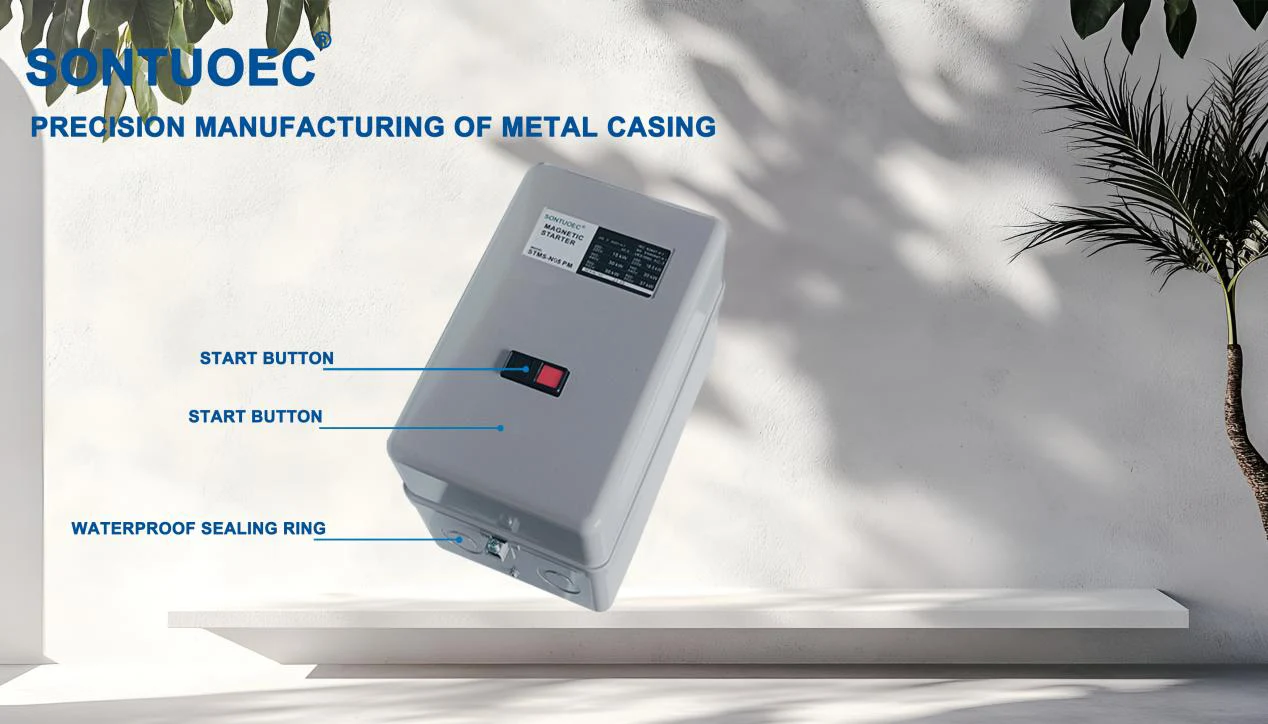

3 ಹಂತದ ಮೋಟಾರ್ ಸ್ಟಾರ್ಟರ್ ಮೋಟಾರ್ ಪ್ರಾರಂಭ ಮತ್ತು ನಿಯಂತ್ರಣವನ್ನು ನಿಲ್ಲಿಸಲು ಮ್ಯಾಗ್ನೆಟಿಕ್ ಕಾಂಟ್ಯಾಕ್ಟರ್ ಮೂಲಕ ಮೋಟರ್ನೊಂದಿಗೆ ಸಮಾನಾಂತರವಾಗಿ ಸಂಪರ್ಕ ಹೊಂದಿದ ಪವರ್ ಸಂಪರ್ಕಗಳನ್ನು ತೆರೆಯುತ್ತದೆ ಮತ್ತು ಮುಚ್ಚುತ್ತದೆ. ಅದೇ ಸಮಯದಲ್ಲಿ, ಇದು ಓವರ್ಲೋಡ್ ಪ್ರೊಟೆಕ್ಷನ್ ಕಾರ್ಯವನ್ನು ಸಹ ಹೊಂದಿದೆ, ಇದು ಮೋಟರ್ ಅನ್ನು ಹಾನಿಯಿಂದ ರಕ್ಷಿಸಲು ಮೋಟರ್ ಅನ್ನು ಓವರ್ಲೋಡ್ ಮಾಡಿದಾಗ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಬಹುದು.
ಮುಖ್ಯ ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು:
ವಿಧ | ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 10/12 | ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 18 | ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 20 | ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 21 | ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 25 | ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 35 | ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 50 | ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 65 | ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 80 | ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 95 | |
ಕೆಡಬ್ಲ್ಯೂ/ಎಚ್ಪಿ (ಎಸಿ -3) ನಿವೃತ್ತ ಶಕ್ತಿ (ಎಸಿ -3) IEC60947-4 |
220 ವಿ | 2.2/3 2.7/3.5 | 3.7/5 | 4/5.5 | 4/5.5 | 5.5/7.5 | 7.5/10 | 15/18.5 | 18.5/22 | 22/30 | 30/35 |
380 ವಿ | 2.7/3.5 4/5.5 | 5.5/7.5 | 7.5/10 | 7.5/10 | 11/15 | 15/18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
ನಿವೃತ್ತ ಪ್ರವಾಹ (ಎಸಿ -3) ಜಿಬಿ 14048.4 |
220 ವಿ | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380 ವಿ | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
ನಿವೃತ್ತ ತಾಪನ ಪ್ರವಾಹ (ಎ) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
ನಿವೃತ್ತ ಇನ್ಸುಟ್ಯಾಲ್ಡ್ ವಾಲೇಜ್ (ವಿ) 660 660 | |||||||||||
ಆಕ್ಸರಿ ಸಂಪರ್ಕ ಎಸಿ -15 |
ಸಂಪರ್ಕ | ಮಾನದಂಡ | 1 ಇಲ್ಲ | 1NO+1NC | 2no+2nc | ||||||
ನಿವೃತ್ತ ಪ್ರವಾಹ (ಎ) | 220 ವಿ | 1.6 | |||||||||
380 ವಿ | 0.95 | ||||||||||
ಆವರಣ ರೇಟಿಂಗ್ | ಎಲ್ಪಿ 30 | ||||||||||
ಚಮತ್ಕಾರ ಜೀವನ | 1000 | 500 |

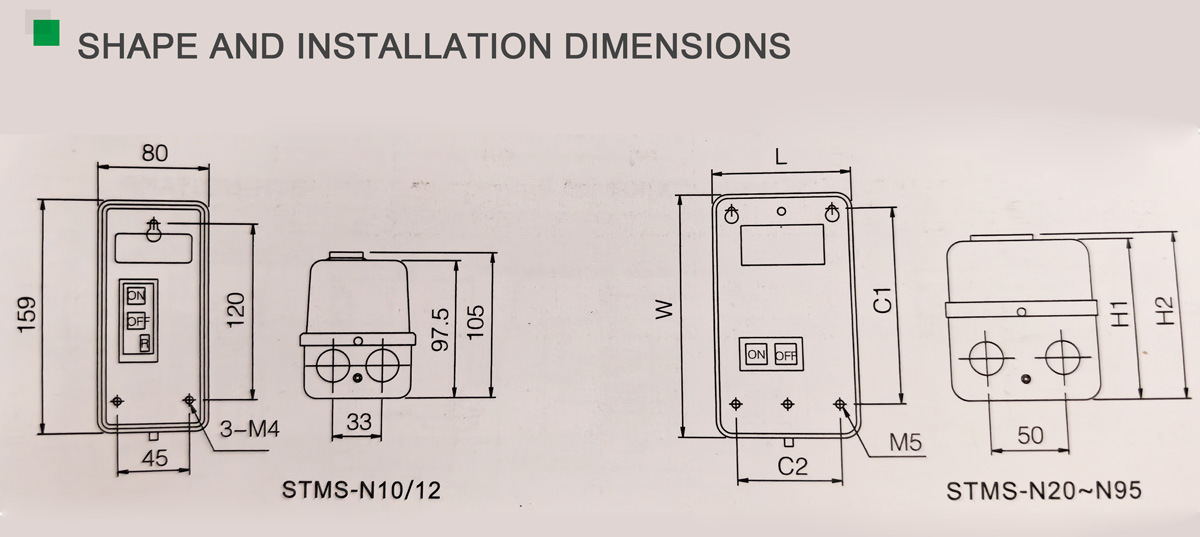

ವಿಧ | L | W | ಎಚ್ 1 | ಎಚ್ 2 | ಸಿ 1 | ಸಿ 2 |
ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 20/11 | 104 | 170 | 110 | 115 | 135 | 76 |
ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
ಎಸ್ಟಿಎಂಎಸ್-ಎನ್ 80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

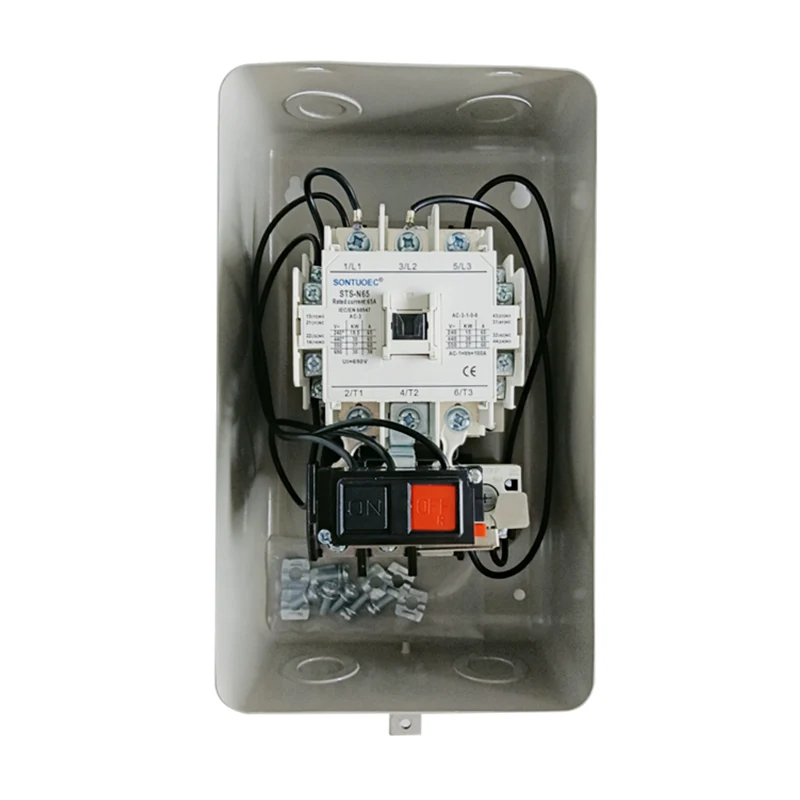

ಮೂರು-ಹಂತದ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಮೋಟಾರ್ ಸ್ಟಾರ್ಟರ್ನ ಕೆಲಸದ ತತ್ವವು ವಿದ್ಯುತ್ಕಾಂತೀಯ ಪ್ರಚೋದನೆಯ ತತ್ವವನ್ನು ಆಧರಿಸಿದೆ. ಮ್ಯಾಗ್ನೆಟಿಕ್ ಕಾಂಟ್ಯಾಕ್ಟರ್ ಕಾಯಿಲ್ ಶಕ್ತಿಯುತವಾದಾಗ, ಅದು ಕಾಂತಕ್ಷೇತ್ರವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ, ಇದು ಸಂಪರ್ಕಗಳನ್ನು ಕಾರ್ಯನಿರ್ವಹಿಸಲು ಮತ್ತು ಮುಚ್ಚಲು ಆರ್ಮೇಚರ್ ಅನ್ನು ಆಕರ್ಷಿಸುತ್ತದೆ, ಹೀಗಾಗಿ ಮೋಟರ್ಗೆ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಆನ್ ಮಾಡುತ್ತದೆ. ಮೋಟರ್ ಅನ್ನು ನಿಲ್ಲಿಸಲು ಅಗತ್ಯವಾದಾಗ, ಮ್ಯಾಗ್ನೆಟಿಕ್ ಕಾಂಟಾಕ್ಟರ್ ಕಾಯಿಲ್ಗೆ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕತ್ತರಿಸಲಾಗುತ್ತದೆ, ಕಾಂತಕ್ಷೇತ್ರವು ಕಣ್ಮರೆಯಾಗುತ್ತದೆ, ಆರ್ಮೇಚರ್ ಮರುಹೊಂದಿಸುತ್ತದೆ, ಸಂಪರ್ಕಗಳು ಮುರಿದುಹೋಗುತ್ತವೆ ಮತ್ತು ಮೋಟಾರ್ ಚಾಲನೆಯಲ್ಲಿ ನಿಲ್ಲುತ್ತದೆ. ಅದೇ ಸಮಯದಲ್ಲಿ, ಓವರ್ಲೋಡ್ ರಿಲೇ ಮೋಟರ್ನ ಚಾಲನೆಯಲ್ಲಿರುವ ಪ್ರವಾಹವನ್ನು ಮೇಲ್ವಿಚಾರಣೆ ಮಾಡುತ್ತದೆ, ಪ್ರವಾಹವು ನಿಗದಿತ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, ಅದು ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆಯನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸುತ್ತದೆ.

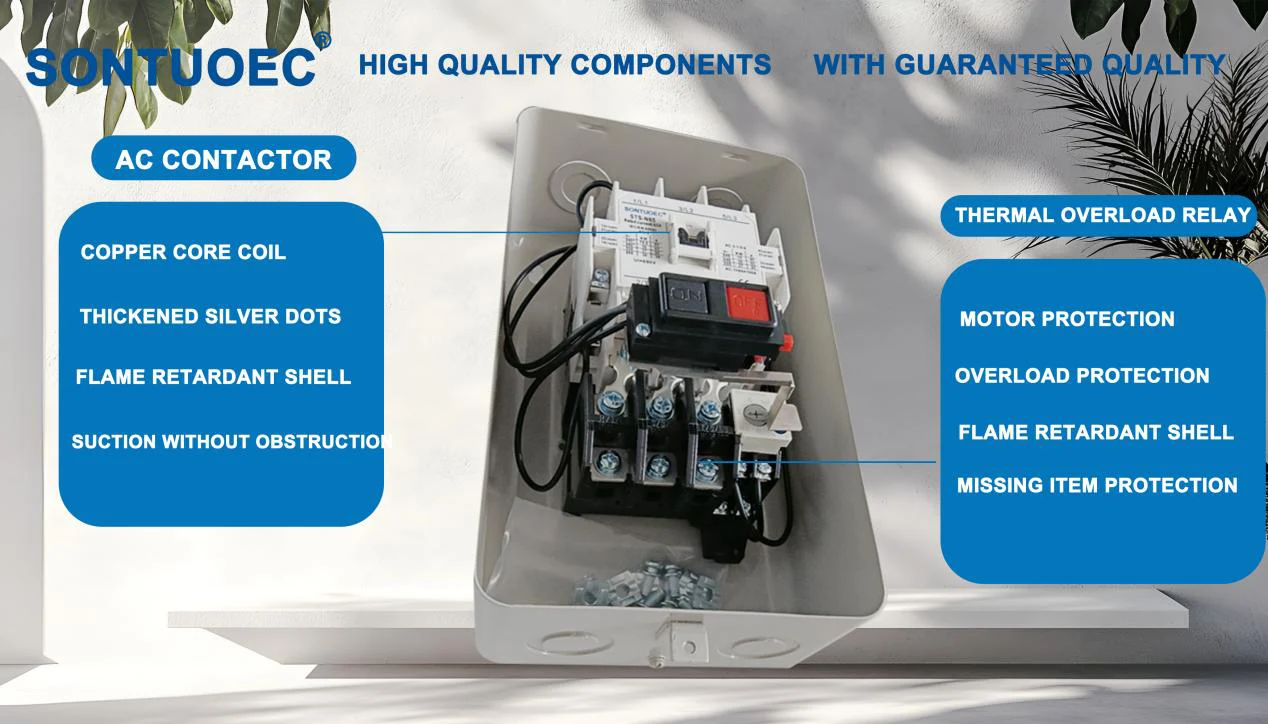

ಓವರ್ಲೋಡ್ ಪ್ರೊಟೆಕ್ಷನ್ ಫಂಕ್ಷನ್: ಮೂರು-ಹಂತದ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಮೋಟಾರ್ ಸ್ಟಾರ್ಟರ್ ಅಂತರ್ನಿರ್ಮಿತ ಓವರ್ಲೋಡ್ ರಿಲೇ ಅನ್ನು ಹೊಂದಿದೆ, ಇದು ಮೋಟರ್ ಓವರ್ಲೋಡ್ ಮಾಡಿದಾಗ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಬಹುದು ಮತ್ತು ಮೋಟರ್ ಅನ್ನು ಹಾನಿಯಿಂದ ರಕ್ಷಿಸಬಹುದು.
ಪ್ರಾರಂಭದ ನಿಯಂತ್ರಣ: ವಿಶ್ವಾಸಾರ್ಹ ಕ್ರಿಯಾಶೀಲ ಗುಣಲಕ್ಷಣಗಳು ಮತ್ತು ದೀರ್ಘ ಸೇವಾ ಜೀವನವನ್ನು ಹೊಂದಿರುವ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಕಾಂಟ್ಯಾಕ್ಟರ್ ಮೂಲಕ ಮೋಟಾರ್ ಪ್ರಾರಂಭದ ನಿಯಂತ್ರಣವನ್ನು ಅರಿತುಕೊಳ್ಳಲಾಗುತ್ತದೆ.
ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆ: ಮೂರು-ಹಂತದ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಮೋಟಾರ್ ಸ್ಟಾರ್ಟರ್ ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆ ವಿನ್ಯಾಸವನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳುತ್ತದೆ, ಕಡಿಮೆ ಜಾಗವನ್ನು ಆಕ್ರಮಿಸುತ್ತದೆ ಮತ್ತು ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭವಾಗಿದೆ.
ಬಹು ನಿಯಂತ್ರಣ ವಿಧಾನಗಳು: ವಿಭಿನ್ನ ಅಪ್ಲಿಕೇಶನ್ ಅವಶ್ಯಕತೆಗಳ ಪ್ರಕಾರ, ಡೈರೆಕ್ಟ್ ಸ್ಟಾರ್ಟ್, ಸ್ಟಾರ್-ಡೆಲ್ಟಾ ಸ್ಟಾರ್ಟ್, ಆಟೋಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಸ್ಟಾರ್ಟ್ ಮತ್ತು ಮುಂತಾದ ಅನೇಕ ನಿಯಂತ್ರಣ ವಿಧಾನಗಳಲ್ಲಿ ಮೂರು-ಹಂತದ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಮೋಟಾರ್ ಸ್ಟಾರ್ಟರ್ ಅನ್ನು ಬಳಸಬಹುದು.
ಕೈಗಾರಿಕಾ ಯಾಂತ್ರೀಕೃತಗೊಂಡ ನಿಯಂತ್ರಣ ವ್ಯವಸ್ಥೆಗಳು, ವಿದ್ಯುತ್ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳು, ನಿರ್ಮಾಣ ಉಪಕರಣಗಳು ಮತ್ತು ಇತರ ಸಂದರ್ಭಗಳಲ್ಲಿ ಮೂರು-ಹಂತದ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಮೋಟಾರ್ ಸ್ಟಾರ್ಟರ್ಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ, ಅಲ್ಲಿ ಮೂರು-ಹಂತದ ಮೋಟರ್ಗಳನ್ನು ಪ್ರಾರಂಭಿಸಿ ನಿಲ್ಲಿಸಬೇಕು. ವಿಶೇಷವಾಗಿ ಮೋಟಾರು ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್ಗಳಲ್ಲಿ ಆಗಾಗ್ಗೆ ಪ್ರಾರಂಭಿಸಲು ಮತ್ತು ನಿಲ್ಲಿಸುವ ಅಗತ್ಯವಿರುತ್ತದೆ, ಮೂರು-ಹಂತದ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಮೋಟಾರ್ ಸ್ಟಾರ್ಟರ್ಗಳ ರಕ್ಷಣೆ ವಿಶೇಷವಾಗಿ ಮುಖ್ಯವಾಗಿದೆ.
