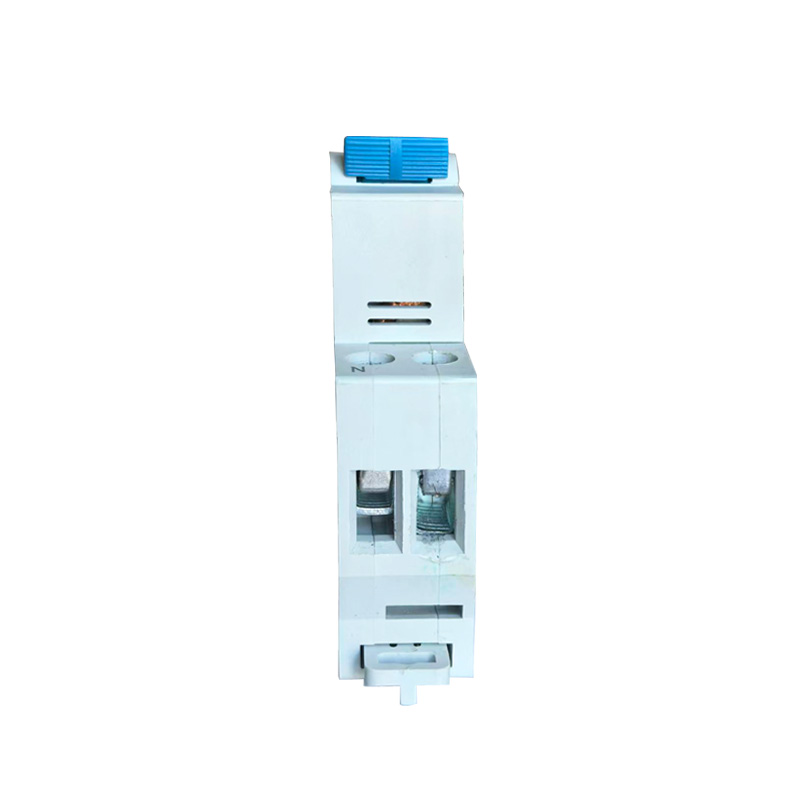

ಪ್ರಸ್ತುತ ರಕ್ಷಣೆ RCBO ಮೇಲೆ 6ka ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

SONTUOEC ಹಲವಾರು ಸಣ್ಣ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ STRO1-40 RCBO ಉತ್ಪಾದನೆಯಲ್ಲಿ ಪರಿಣತಿ ಹೊಂದಿರುವ ಚೈನೀಸ್ ಪೂರೈಕೆದಾರರು/ತಯಾರಕರಲ್ಲಿ ಒಬ್ಬರು, ಪೂರ್ಣ ಹೆಸರು ಓವರ್‌ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್‌ನೊಂದಿಗೆ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಆಗಿದೆ. ಇದು ಓವರ್‌ಲೋಡ್ ರಕ್ಷಣೆ, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ ಮತ್ತು ಸೋರಿಕೆ ರಕ್ಷಣೆಯನ್ನು ಸಂಯೋಜಿಸುವ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ಸಾಧನವಾಗಿದೆ ಮತ್ತು ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆ ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ವಸತಿ, ವಾಣಿಜ್ಯ ಮತ್ತು ಕೈಗಾರಿಕಾ ಪ್ರದೇಶಗಳಲ್ಲಿ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. STRO7-40 RCBO ಓವರ್‌ಲೋಡ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಸೋರಿಕೆ ರಕ್ಷಣೆಯೊಂದಿಗೆ ಪ್ರಮುಖ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ಸಾಧನವಾಗಿದೆ. ಅದರ ಕೆಲಸದ ತತ್ವ, ಗುಣಲಕ್ಷಣಗಳು, ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶಗಳು ಮತ್ತು ಆಯ್ಕೆ ಮತ್ತು ಅನುಸ್ಥಾಪನಾ ವಿಧಾನಗಳನ್ನು ಅರ್ಥಮಾಡಿಕೊಳ್ಳುವ ಮೂಲಕ, ನೀವು ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳ ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು STRO7-40 RCBO ಅನ್ನು ಉತ್ತಮವಾಗಿ ಬಳಸಬಹುದು ಮತ್ತು ನಿರ್ವಹಿಸಬಹುದು.

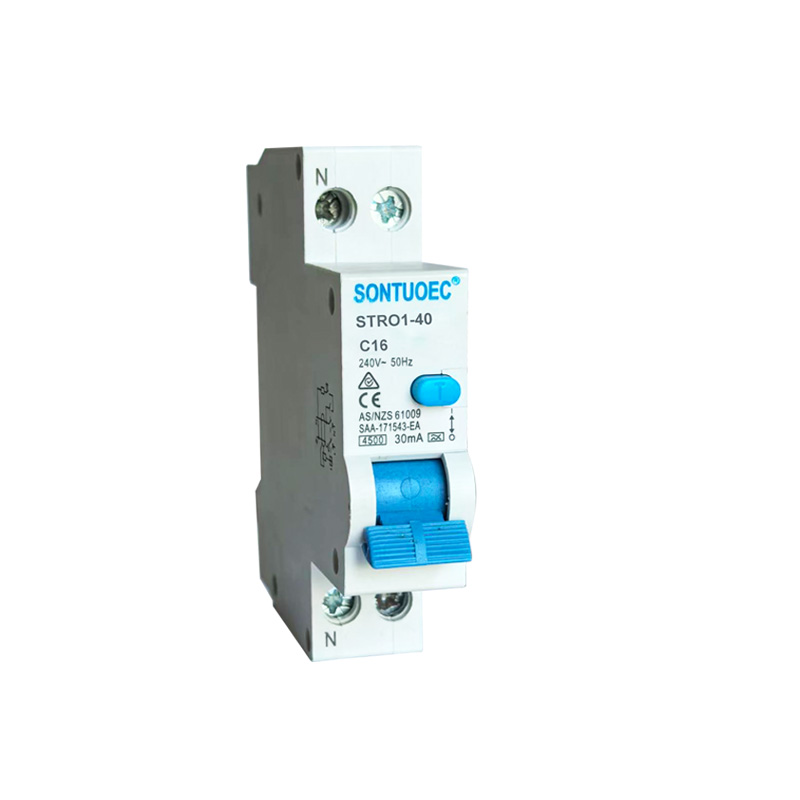

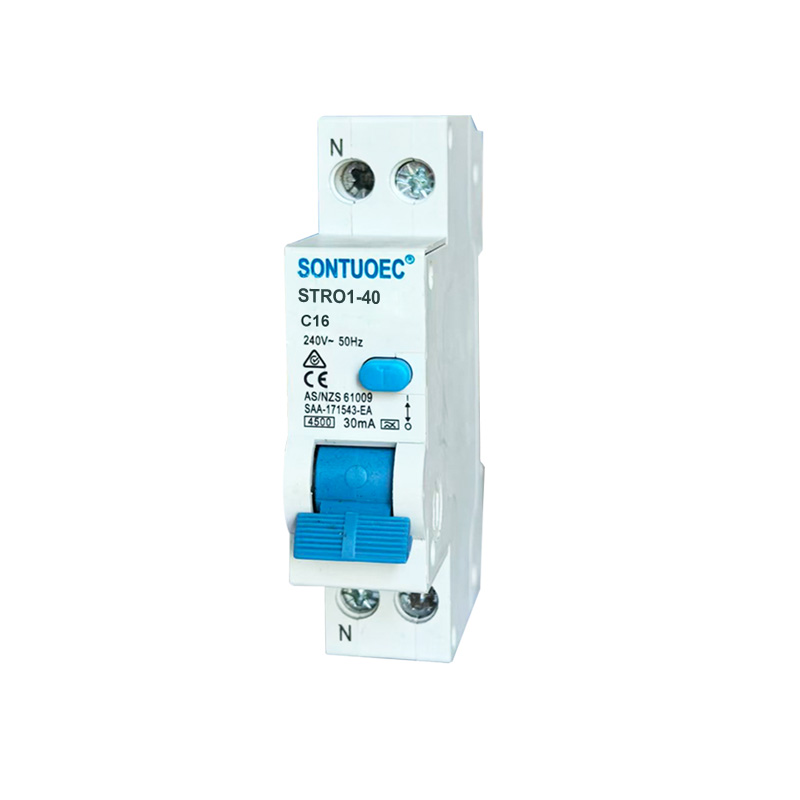

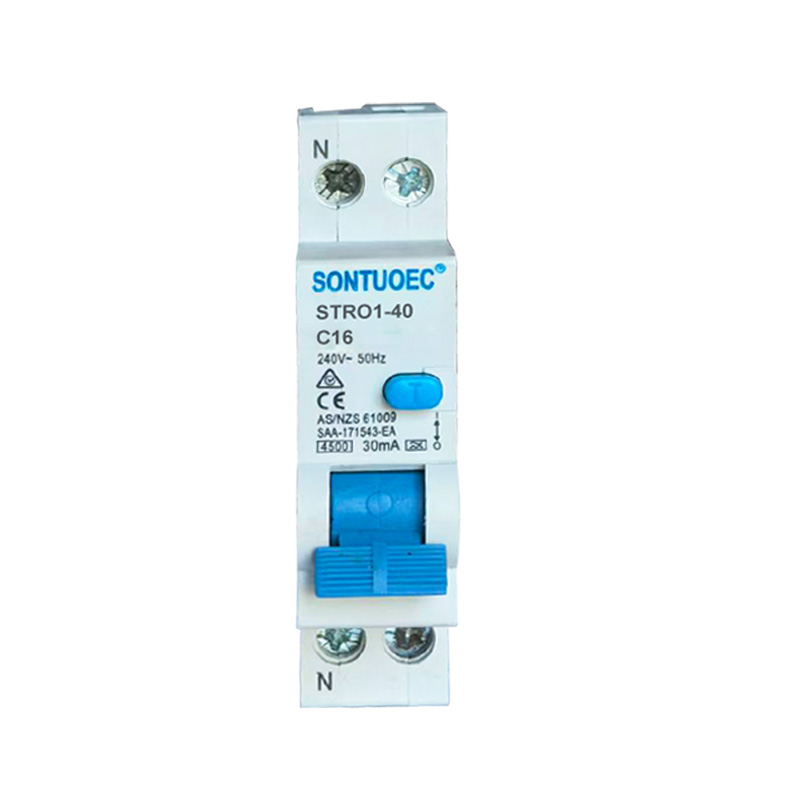

ಮಾದರಿ:STRO1-40

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ವಿಶೇಷಣಗಳು:

ಸ್ಯಾಂಡರ್ಡ್			IEC/EN 61009-1
ಎಲೆಕ್ಟ್ರಿಕಲ್	ವಿಧ (ಭೂಮಿಯ ಸೋರಿಕೆಯ ತರಂಗ ರೂಪವನ್ನು ಗ್ರಹಿಸಲಾಗಿದೆ)		ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪ್ರಕಾರ
ವೈಶಿಷ್ಟ್ಯಗಳು	ಪ್ರಸ್ತುತದಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾಗಿದೆ	A	ಎ, ಎಸಿ
	ಧ್ರುವಗಳು	P	1P+N
	ರೇಟ್ ವೋಲ್ಟೇಜ್	V	AC 230
	ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಸ್ತುತ:		6,10,16,20,25,32,40A
	ರೇಟ್ ಮಾಡಲಾದ ಸೂಕ್ಷ್ಮತೆ I△n	A	0.01,0.03,0.1,0.3,0.5
	ನಿರೋಧನ ವೋಲ್ಟೇಜ್ Ui	V	250
	ರೇಟ್ ಮಾಡಲಾದ ಶೇಷ ತಯಾರಿಕೆ ಮತ್ತು	A	500
	ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ I△m	A	500
	ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್ I△c	A	45,006,000
	ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ	Hz	50/60
	ಮಾಲಿನ್ಯ ಪದವಿ		2
ಯಾಂತ್ರಿಕ	ವಿದ್ಯುತ್ ಜೀವನ	t	4000
ವೈಶಿಷ್ಟ್ಯಗಳು	ಯಾಂತ್ರಿಕ ಜೀವನ	t	10000
	ರಕ್ಷಣೆ ಪದವಿ		IP20
	ಸುತ್ತುವರಿದ ತಾಪಮಾನ	ºC	-25~+40
	(ದೈನಂದಿನ ಸರಾಸರಿ ≤35ºC ನೊಂದಿಗೆ)	ºC	-25~+40
	ಶೇಖರಣಾ ತಾಪಮಾನ	ºC	-25~+70
ಅನುಸ್ಥಾಪನೆ	ಟರ್ಮಿನಲ್ ಸಂಪರ್ಕದ ಪ್ರಕಾರ		ಕೇಬಲ್/ಯು-ಟೈಪ್ ಬಸ್‌ಬಾರ್/ಪಿನ್-ಟೈಪ್ ಬಸ್‌ಬಾರ್
	ಕೇಬಲ್‌ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಗೆ	ಮಿಮೀ2	25
	ಕೇಬಲ್‌ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಗೆ	AWG	18-5
	ಬಸ್‌ಬಾರ್‌ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಗೆ	ಮಿಮೀ2	25
	ಬಸ್‌ಬಾರ್‌ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಗೆ	AWG	18-3
	ಆರೋಹಿಸುವಾಗ		DIN ರೈಲಿನಲ್ಲಿ EN 60715(35mm) ವೇಗದ ಕ್ಲಿಪ್ ಸಾಧನದ ಮೂಲಕ
	ಸಂಪರ್ಕ		ಮೇಲಿನಿಂದ ಮತ್ತು ಕೆಳಗಿನಿಂದ

STRO1-40 RCBO ನ ಮುಖ್ಯ ಕಾರ್ಯಗಳು

ಓವರ್‌ಲೋಡ್ ರಕ್ಷಣೆ: ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿನ ಪ್ರವಾಹವು STRO1-40 RCBO ಯ ರೇಟ್ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಉಪಕರಣಗಳು ಅಧಿಕ ಬಿಸಿಯಾಗುವುದನ್ನು ತಡೆಯಲು ಇದು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಒಂದು ನಿಗದಿತ ಅವಧಿಯಲ್ಲಿ ಕಡಿತಗೊಳಿಸುತ್ತದೆ, ಹೀಗಾಗಿ ಬೆಂಕಿ ಮತ್ತು ಹಾನಿಯನ್ನು ತಪ್ಪಿಸುತ್ತದೆ.

ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ: ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಸಂಭವಿಸಿದಾಗ, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹವು ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಉಪಕರಣಗಳಿಗೆ ಗಂಭೀರ ಹಾನಿಯನ್ನುಂಟುಮಾಡುವುದನ್ನು ತಡೆಯಲು STRO1-40 RCBO ತ್ವರಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

ಸೋರಿಕೆ ರಕ್ಷಣೆ: STRO1-40 RCBO ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಉಳಿದಿರುವ ಪ್ರವಾಹವನ್ನು (ಅಂದರೆ, ಲೀಕೇಜ್ ಕರೆಂಟ್) ಪತ್ತೆ ಮಾಡುವ ಸಾಮರ್ಥ್ಯವನ್ನು ಹೊಂದಿದೆ. ಉಳಿದಿರುವ ಪ್ರವಾಹವು ಸೆಟ್ ಥ್ರೆಶೋಲ್ಡ್ ಅನ್ನು ಮೀರಿದಾಗ, STRO1-40 RCBO ವಿದ್ಯುದಾಘಾತ ಅಪಘಾತಗಳು ಮತ್ತು ವಿದ್ಯುತ್ ಬೆಂಕಿಯನ್ನು ತಡೆಗಟ್ಟಲು ಬಹಳ ಕಡಿಮೆ ಅವಧಿಯಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

STRO1-40 RCBO ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

STRO1-40 RCBO ಆಂತರಿಕ ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಟ್ರಿಪ್ ಡಿಟೆಕ್ಟರ್ (ಓವರ್‌ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಗಾಗಿ) ಮತ್ತು ಉಳಿದಿರುವ ಕರೆಂಟ್ ಡಿಟೆಕ್ಟರ್ (ಸೋರಿಕೆ ರಕ್ಷಣೆಗಾಗಿ) ಅನ್ನು ಒಳಗೊಂಡಿದೆ. ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಪ್ರಸ್ತುತ ಅಥವಾ ಉಳಿದಿರುವ ಪ್ರವಾಹವು ಅಸಹಜವಾದಾಗ, ಅನುಗುಣವಾದ ಸ್ಟ್ರೈಕರ್ STRO7-40 RCBO ನ ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ, ಇದು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸುವಂತೆ ಮಾಡುತ್ತದೆ.

1.ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಟ್ರಿಪ್ಪರ್: ಇದು ಟ್ರಿಪ್ಪಿಂಗ್ ಅನ್ನು ಪ್ರಚೋದಿಸಲು ವಾಹಕದ ಮೂಲಕ ಪ್ರಸ್ತುತ ಹಾದುಹೋದಾಗ ಉಂಟಾಗುವ ಶಾಖ ಮತ್ತು ಕಾಂತೀಯ ಕ್ಷೇತ್ರವನ್ನು ಬಳಸಿಕೊಳ್ಳುತ್ತದೆ. ಪ್ರವಾಹವು ತುಂಬಾ ಹೆಚ್ಚಾದಾಗ, ವಾಹಕವು ಬಿಸಿಯಾಗುತ್ತದೆ ಮತ್ತು ಕಾಂತೀಯ ಕ್ಷೇತ್ರವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ, ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಸ್ಟ್ರೈಕರ್‌ನೊಳಗಿನ ಬೈಮೆಟಲ್ ಬಾಗುತ್ತದೆ ಅಥವಾ ಮ್ಯಾಗ್ನೆಟ್ ಕಬ್ಬಿಣದ ಕೋರ್ ಅನ್ನು ಆಕರ್ಷಿಸುತ್ತದೆ, ಹೀಗಾಗಿ ಟ್ರಿಪ್ಪಿಂಗ್ ಯಾಂತ್ರಿಕತೆಯನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ.

2.ಉಳಿಕೆ ಕರೆಂಟ್ ಡಿಟೆಕ್ಟರ್: ಇದು ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಉಳಿದಿರುವ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆಹಚ್ಚಲು ಶೂನ್ಯ ಅನುಕ್ರಮ ಪ್ರಸ್ತುತ ಪರಿವರ್ತಕವನ್ನು ಬಳಸುತ್ತದೆ. ಉಳಿದಿರುವ ಪ್ರವಾಹವು ಸೆಟ್ ಥ್ರೆಶೋಲ್ಡ್ ಅನ್ನು ಮೀರಿದಾಗ, ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಶೋಧಕವು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಲು ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನಕ್ಕೆ ಸಂಕೇತವನ್ನು ಕಳುಹಿಸುತ್ತದೆ.

STRO1-40 RCBO ನ ವೈಶಿಷ್ಟ್ಯಗಳು

ಬಹು-ಕಾರ್ಯಕಾರಿ ಏಕೀಕರಣ: STRO1-40 RCBO ಓವರ್‌ಲೋಡ್, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಸೋರಿಕೆ ರಕ್ಷಣೆ ಕಾರ್ಯಗಳನ್ನು ಸಂಯೋಜಿಸುತ್ತದೆ, ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳ ವಿನ್ಯಾಸ ಮತ್ತು ಸ್ಥಾಪನೆಯನ್ನು ಸರಳಗೊಳಿಸುತ್ತದೆ.

ಹೆಚ್ಚಿನ ಸಂವೇದನೆ: STRO1-40 RCBO ಗಳು ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಅಸಹಜ ಮತ್ತು ಉಳಿದಿರುವ ಪ್ರವಾಹಗಳನ್ನು ತ್ವರಿತವಾಗಿ ಪತ್ತೆಹಚ್ಚಬಹುದು ಮತ್ತು ಕತ್ತರಿಸಬಹುದು, ಇದು ವಿಶ್ವಾಸಾರ್ಹ ರಕ್ಷಣೆ ನೀಡುತ್ತದೆ.

ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭ: STRO1-40 RCBO ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಸುಲಭವಾದ ಅನುಸ್ಥಾಪನೆ ಮತ್ತು ನಿರ್ವಹಣೆಗಾಗಿ ಮಾಡ್ಯುಲರೈಸ್ ಮಾಡಲಾಗುತ್ತದೆ.

ಹೆಚ್ಚಿನ ಸುರಕ್ಷತೆ: ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳ ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಹೆಚ್ಚಿನ ಸುರಕ್ಷತೆ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹತೆಗಾಗಿ STRO1-40 RCBO ಗಳನ್ನು ಕಟ್ಟುನಿಟ್ಟಾಗಿ ಪರೀಕ್ಷಿಸಲಾಗಿದೆ ಮತ್ತು ಪ್ರಮಾಣೀಕರಿಸಲಾಗಿದೆ.

STRO1-40 RCBO ನ ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶಗಳು

STRO1-40 RCBO ಗಳನ್ನು ವಸತಿ, ವಾಣಿಜ್ಯ ಮತ್ತು ಕೈಗಾರಿಕಾ ವಲಯಗಳಲ್ಲಿ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ, ವಿಶೇಷವಾಗಿ ಏಕಕಾಲಿಕ ಓವರ್‌ಲೋಡ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಭೂಮಿಯ ಸೋರಿಕೆ ರಕ್ಷಣೆಯ ಅಗತ್ಯವಿರುತ್ತದೆ. ಅಸಹಜ ಪ್ರವಾಹ ಮತ್ತು ವೋಲ್ಟೇಜ್‌ನಿಂದ ಉಂಟಾಗುವ ಹಾನಿಯಿಂದ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಉಪಕರಣಗಳನ್ನು ರಕ್ಷಿಸಲು ಮತ್ತು ವಿದ್ಯುದಾಘಾತವನ್ನು ತಡೆಗಟ್ಟಲು ಅವುಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ವಿತರಣಾ ಪೆಟ್ಟಿಗೆಗಳು, ಸ್ವಿಚ್‌ಬೋರ್ಡ್‌ಗಳು ಅಥವಾ ನಿಯಂತ್ರಣ ಕ್ಯಾಬಿನೆಟ್‌ಗಳಲ್ಲಿ ಸ್ಥಾಪಿಸಲಾಗುತ್ತದೆ.
