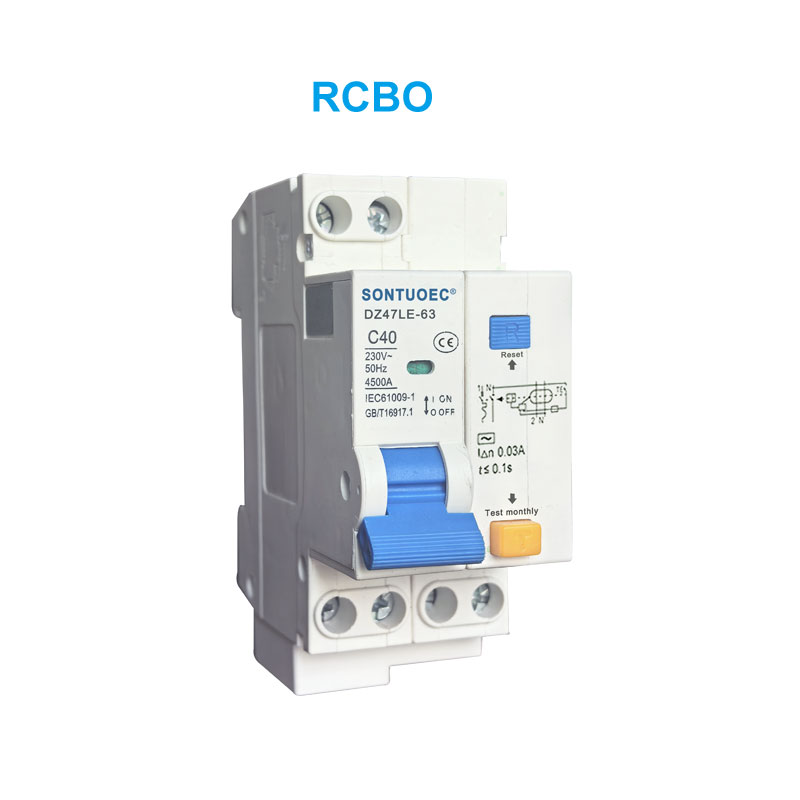

Dz47le-63 RCBO ಸರಣಿಯ ಸೋರಿಕೆ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

SONTUOEC ವಿವಿಧ ಸಣ್ಣ ವಿದ್ಯುತ್ ಉತ್ಪಾದನೆಯಲ್ಲಿ ಪರಿಣತಿ ಹೊಂದಿರುವ ಚೀನೀ ಪೂರೈಕೆದಾರರು/ತಯಾರಕರಲ್ಲಿ ಒಬ್ಬರು APPLIANCES.DZ47LE ಒಂದು ಪೋಲ್ ಎರಡು ವೈರ್, 2 ಪೋಲ್ ಅಥವಾ 400V 3 ಪೋಲ್, 3 ಪೋಲ್ 4 ವೈರ್‌ಗೆ AC 50/60Hz ರೇಟ್ ವೊಲ್ಟೇಜ್ 230V ಸಾಲಿಗೆ ಅನ್ವಯಿಸುತ್ತದೆ. 4 ಪೋಲ್ ಮತ್ತು ಪ್ರಸ್ತುತ 63A ವರೆಗೆ ರೇಟ್ ಮಾಡಲಾಗಿದೆ. ಇದು ಲೈನ್ ಮತ್ತು ಮೋಟರ್ ಅನ್ನು ಓವರ್‌ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್‌ನಿಂದ ರಕ್ಷಿಸುತ್ತದೆ

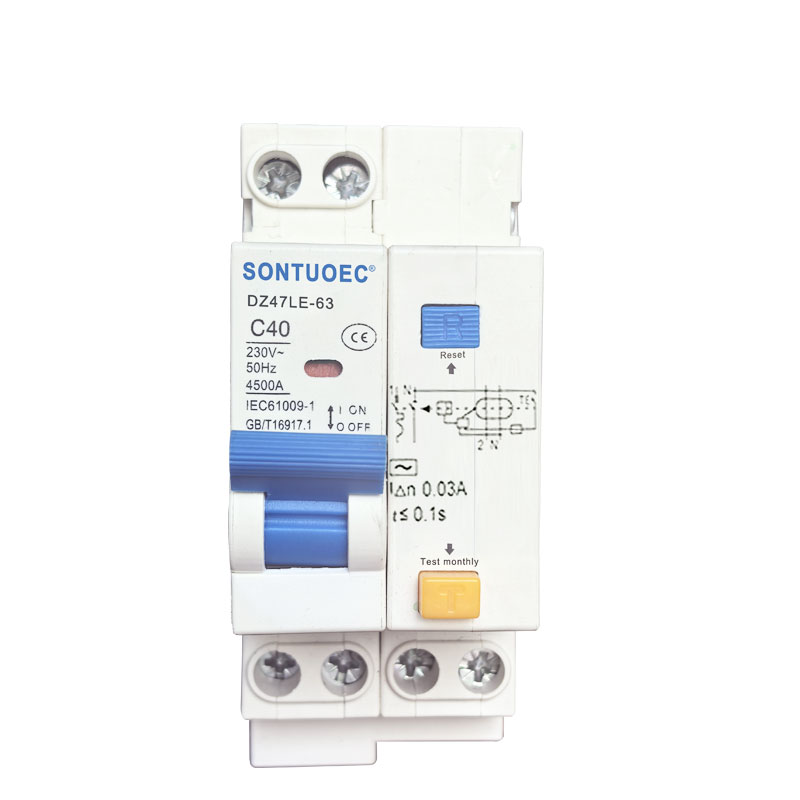

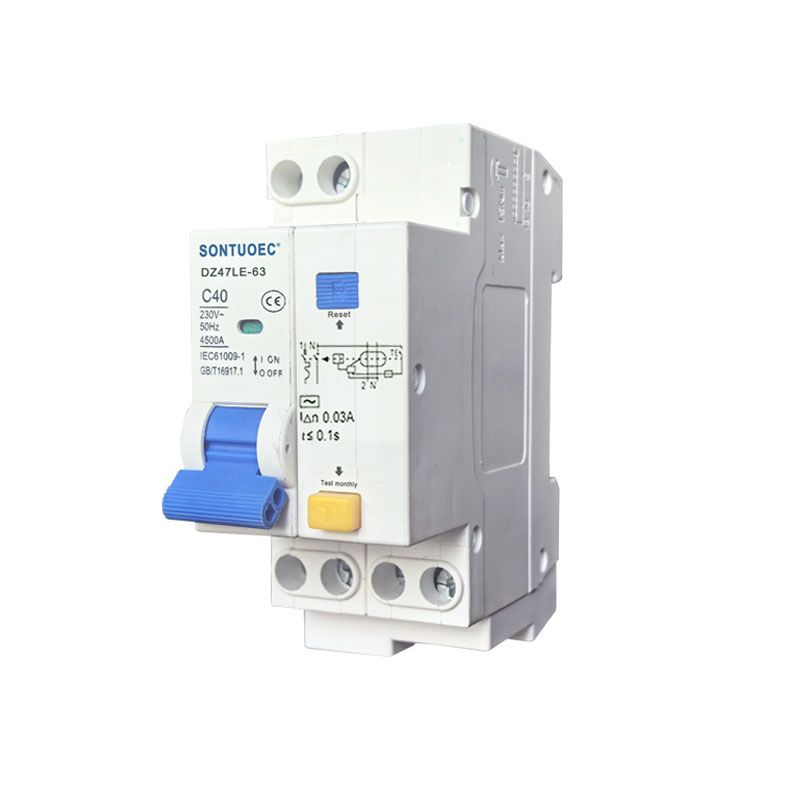

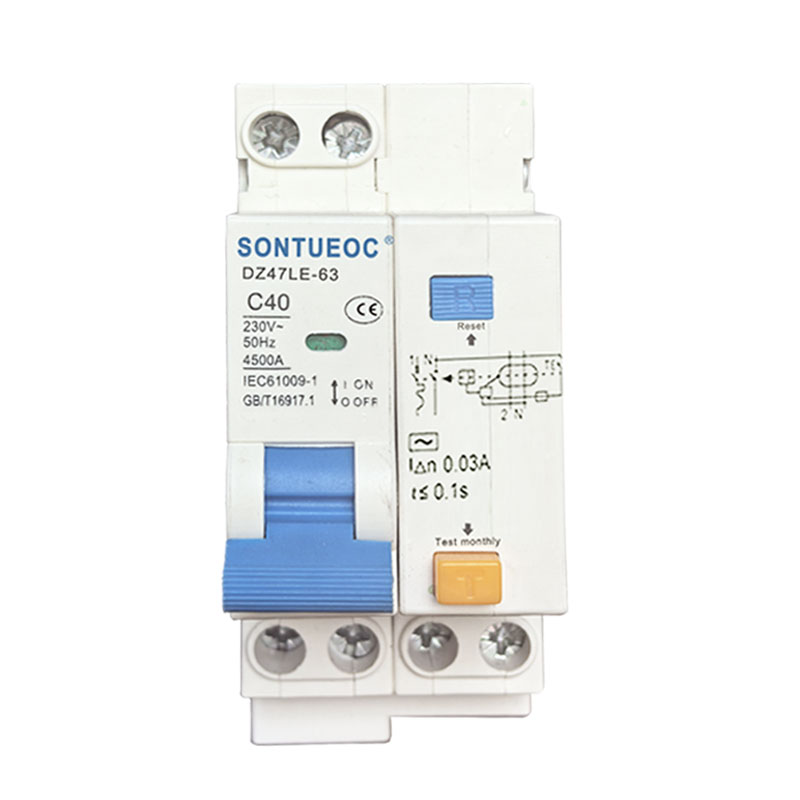

ಮಾದರಿ:DZ47LE-63

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು:

ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್(V)	ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಸ್ತುತ ಪ್ರಕರಣದ Inm(A)	ಧ್ರುವಗಳು	ನ್ಯೂಟ್ರಾ	CurrentIn(A) ಎಂದು ರೇಟ್ ಮಾಡಲಾಗಿದೆ	ರೇಟ್ ಮಾಡಲಾದ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕಿಂಗ್ ಕೆಪಾಸಿಟಿ Icu(KA)		ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ ಲೀಕೇಜ್ ಬ್ರೇಕಿಂಗ್ ಕರೆಂಟ್	ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ ಬ್ರೇಕಿಂಗ್ ಕರೆಂಟ್ (mA)
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್(V)	ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಸ್ತುತ ಪ್ರಕರಣದ Inm(A)	ಧ್ರುವಗಳು	ಲಿನೆಲ್	CurrentIn(A) ಎಂದು ರೇಟ್ ಮಾಡಲಾಗಿದೆ	ಬ್ರೇಕಿಂಗ್ ಕೆಪಾಸಿಟಿ Icu(KA)	COS	(mA))	ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ ಬ್ರೇಕಿಂಗ್ ಕರೆಂಟ್ (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE ರೆಸಿಡ್ಯೂಯಲ್ ಕರೆಂಟ್ ಆಪರೇಟೆಡ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಜೊತೆಗೆ ಓವರ್-ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ (ಎಲೆಕ್ಟ್ರಾನಿಕ್):

1. ಅಪ್ಲಿಕೇಶನ್

ಸಿಬ್ಬಂದಿ ಮತ್ತು ಅಗ್ನಿಶಾಮಕ ರಕ್ಷಣೆ

ಓವರ್ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ಗಳ ವಿರುದ್ಧ ಕೇಬಲ್ ಮತ್ತು ಲೈನ್ ರಕ್ಷಣೆ

2. RCBO ಆಯ್ಕೆಮಾಡಲು ಸಾಮಾನ್ಯ ನಿಯಮಗಳು:

a.ರೇಟೆಡ್ ಶೇಷ ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್

≤ 30 mA ನಲ್ಲಿ: ನೇರ ಸಂಪರ್ಕದ ಸಂದರ್ಭದಲ್ಲಿ ಹೆಚ್ಚುವರಿ ರಕ್ಷಣೆ ≤300 mA ನಲ್ಲಿ: ನೆಲದ ದೋಷ ಪ್ರವಾಹಗಳ ಸಂದರ್ಭದಲ್ಲಿ ತಡೆಗಟ್ಟುವ ಅಗ್ನಿಶಾಮಕ ರಕ್ಷಣೆ

ಬಿ.ಟ್ರಿಪ್ಪಿಂಗ್ ವರ್ಗ

AC ವರ್ಗ - ಸೈನುಸೈಡಲ್, ಪರ್ಯಾಯ ಪ್ರವಾಹಗಳಿಗೆ ಟ್ರಿಪ್ಪಿಂಗ್ ಅನ್ನು ಖಾತ್ರಿಪಡಿಸಲಾಗುತ್ತದೆ, ಅವುಗಳು ತ್ವರಿತವಾಗಿ ಅನ್ವಯಿಸಲ್ಪಡುತ್ತವೆ ಅಥವಾ ನಿಧಾನವಾಗಿ ಹೆಚ್ಚಾಗುತ್ತವೆ.

c. ಟ್ರಿಪ್ಪಿಂಗ್ ಕರ್ವ್

C ಕರ್ವ್ (5-10 In) ಓವರ್ಲೋಡ್ಗಳು ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ಗಳ ವಿರುದ್ಧ ಸರ್ಕ್ಯೂಟ್ಗಳ ರಕ್ಷಣೆ ಮತ್ತು ನಿಯಂತ್ರಣ; ಕಡಿಮೆ ಒಳಹರಿವಿನ ಪ್ರವಾಹದೊಂದಿಗೆ ಪ್ರತಿರೋಧಕ ಮತ್ತು ಅನುಗಮನದ ಹೊರೆಗಳಿಗೆ ರಕ್ಷಣೆ.

D ಕರ್ವ್ (10-14 In) ಓವರ್ಲೋಡ್ಗಳು ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ಗಳ ವಿರುದ್ಧ ಸರ್ಕ್ಯೂಟ್ಗಳ ರಕ್ಷಣೆ ಮತ್ತು ನಿಯಂತ್ರಣ; ಸರ್ಕ್ಯೂಟ್ ಮುಚ್ಚುವ ಸಮಯದಲ್ಲಿ ಹೆಚ್ಚಿನ ಇನ್ರಶ್ ಕರೆಂಟ್ನೊಂದಿಗೆ ಲೋಡ್ಗಳನ್ನು ಪೂರೈಸುವ ಸರ್ಕ್ಯೂಟ್ಗಳಿಗೆ ರಕ್ಷಣೆ (LV/LV ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ಗಳು, ಸ್ಥಗಿತ ದೀಪಗಳು).
