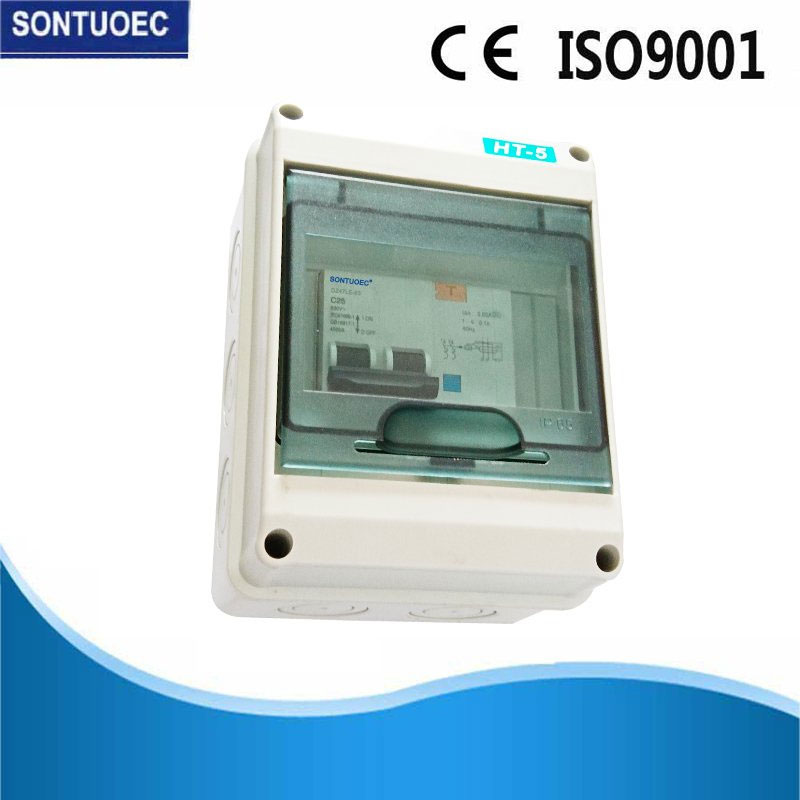

Dz47le-63 ಸರಣಿ ಏಕೀಕೃತ ಗೋಚರತೆ ಗಾತ್ರದ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ RCBO

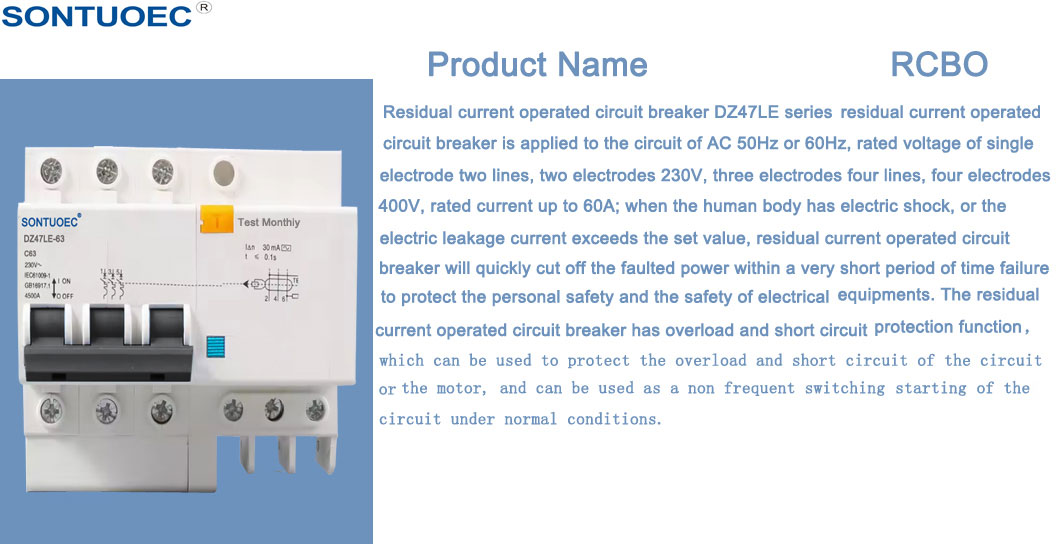

1.RCBO ಅನ್ನು ಮುಖ್ಯವಾಗಿ AC 50Hz(60Hz), ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ 230/400V, ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ 6A ನಿಂದ 63A ಕಡಿಮೆ ವೋಲ್ಟೇಜ್ ಟರ್ಮಿನಲ್ ವಿತರಣಾ ವ್ಯವಸ್ಥೆಯಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ. RCBO MCB+RCD ಕಾರ್ಯದೊಂದಿಗೆ ಸಮಾನವಾಗಿರುತ್ತದೆ; ಇದನ್ನು ವಿದ್ಯುತ್ ಆಘಾತ ರಕ್ಷಣೆ ಮತ್ತು ಮಾನವ ಪರೋಕ್ಷ ಸಂಪರ್ಕ ರಕ್ಷಣೆಗಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ, ಮನುಷ್ಯನ ದೇಹವನ್ನು ಸ್ಪರ್ಶಿಸುವ ವಿದ್ಯುತ್ ಅಥವಾ ಎಲೆಕ್ಟ್ರಿಕ್ ನೆಟ್‌ವರ್ಕ್ ಸೋರಿಕೆ ಪ್ರವಾಹವು ನಿಗದಿತ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, ಮತ್ತು ಓವರ್ ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಗಾಗಿ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ರಕ್ಷಣೆ; ಇದು ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಆವರ್ತನವಲ್ಲದ ಆಪರೇಟರ್ ಆಗಿರಬಹುದು, ವಸತಿ ಮತ್ತು ವಾಣಿಜ್ಯ ಜಿಲ್ಲೆಯಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಇದು IEC61009-1 ಮಾನದಂಡವನ್ನು ಅನುಸರಿಸುತ್ತದೆ. 2.MCB ಅನ್ನು AC50/60Hz ನಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ, 230V3 ರ ರೇಟ್ ವೋಲ್ಟೇಜ್, 4 ಪೋಲ್‌ಗಳು 400V, ಓವರ್‌ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಗಾಗಿ 63A ಗೆ ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ ಮತ್ತು ಸಾಮಾನ್ಯ ಸಂದರ್ಭದಲ್ಲಿ ಅನಿಯಮಿತ ಸ್ವಿಚಿಂಗ್‌ಗಾಗಿ ಇದನ್ನು ಬಳಸಲಾಗುತ್ತದೆ. ಇದನ್ನು ಉದ್ಯಮ, ವಾಣಿಜ್ಯ ಮತ್ತು ಗೃಹಬಳಕೆಗಾಗಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಈ ಉತ್ಪನ್ನವು IEC6089 ಗುಣಮಟ್ಟಕ್ಕೆ ಅನುಗುಣವಾಗಿರುತ್ತದೆ. 3.RCCB IEC61008 ರ ಮಾನದಂಡಗಳಿಗೆ ಅನುಗುಣವಾಗಿದೆ. ಇದು ಆಘಾತ ಅಪಾಯ ಅಥವಾ ಟ್ರಂಕ್‌ಲೈನ್‌ನ ಭೂಮಿಯ ಸೋರಿಕೆಯ ಸಂದರ್ಭದಲ್ಲಿ ತಕ್ಷಣವೇ ದೋಷದ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕಡಿತಗೊಳಿಸಬಹುದು. ಹೀಗಾಗಿ ಭೂಮಿಯ ಸೋರಿಕೆಯಿಂದ ಉಂಟಾಗುವ ಆಘಾತ ಅಪಾಯ ಮತ್ತು ಬೆಂಕಿಯನ್ನು ತಪ್ಪಿಸಲು ಇದು ಸೂಕ್ತವಾಗಿದೆ. ಇದನ್ನು ಸಿಂಗಲ್ ಫೇಸ್ 240V, ಮೂರು ಹಂತ ಅಥವಾ 500 6

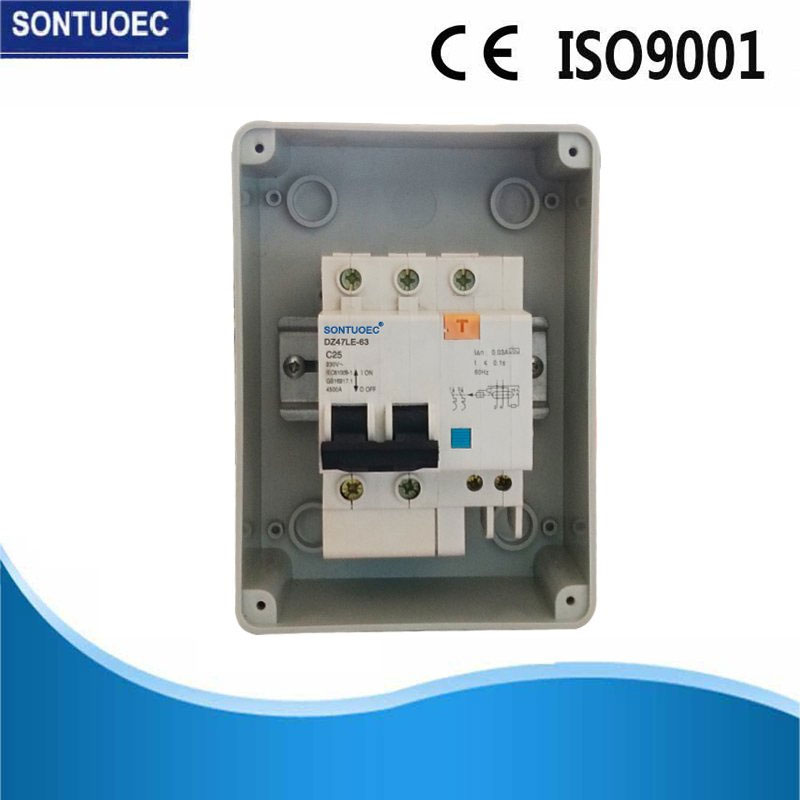

ಮಾದರಿ:DZ47LE-63

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ವಿಶೇಷಣಗಳು:

RCBO

	ಪ್ರಮಾಣಿತ	ಘಟಕ	IEC/EN 61009-1
ಎಲೆಕ್ಟ್ರಿಕಲ್	ಮೋಡ್		ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪ್ರಕಾರ
ವೈಶಿಷ್ಟ್ಯಗಳು	ವಿಧ (ಭೂಮಿಯ ಸೋರಿಕೆಯ ತರಂಗ ರೂಪವನ್ನು ಗ್ರಹಿಸಲಾಗಿದೆ)		ಎ, ಎಸಿ
	ಥರ್ಮೋ-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಬಿಡುಗಡೆ ಗುಣಲಕ್ಷಣ		ಬಿ,ಸಿ,ಡಿ
	ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ ಎಲ್ಎನ್	A	6,10,16,20,25,32,40,63
	ಧ್ರುವಗಳು	P	1P+N, 3P+N
	ರೇಟ್ ವೋಲ್ಟೇಜ್ Ue	V	AC 230, 400
	ರೇಟ್ ಮಾಡಲಾದ ಸೂಕ್ಷ್ಮತೆ I△n	A	0.01, 0.03, 0.1, 0.3, 0.5
	ರೇಟ್ ಮಾಡಲಾದ ಉಳಿದ ತಯಾರಿಕೆ ಮತ್ತು ಒಡೆಯುವ ಸಾಮರ್ಥ್ಯ l△m	A	500
	ರೇಟ್ ಮಾಡಲಾದ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಸಾಮರ್ಥ್ಯ Icn	A	6000
	I△n ಅಡಿಯಲ್ಲಿ ವಿರಾಮದ ಸಮಯ	S	≤0.1
	ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ	Hz	50/60
	ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಚೋದನೆಯೊಂದಿಗೆ ವೋಲ್ಟೇಜ್(1.2/50)Uimp	V	4000
	1 ನಿಮಿಷಕ್ಕೆ ind.Freq ನಲ್ಲಿ ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಪರೀಕ್ಷಾ ವೋಲ್ಟೇಜ್	ಕೆ.ವಿ	2
	ನಿರೋಧನ ವೋಲ್ಟೇಜ್ Ui	V	250
	ಮಾಲಿನ್ಯ ಪದವಿ		2
ಯಾಂತ್ರಿಕ ಲಕ್ಷಣಗಳು	ವಿದ್ಯುತ್ ಜೀವನ		4000
	ಯಾಂತ್ರಿಕ ಜೀವನ		10000
	ದೋಷ ಪ್ರಸ್ತುತ ಸೂಚಕ		ಹೌದು
	ರಕ್ಷಣೆ ಪದವಿ		IP20
	ಸುತ್ತುವರಿದ ತಾಪಮಾನ	ºC	-5~+40(ವಿಶೇಷ ಅಪ್ಲಿಕೇಶನ್ ದಯವಿಟ್ಟು ನೋಡಿ
	(ದೈನಂದಿನ ಸರಾಸರಿ≤35ºC ನೊಂದಿಗೆ)	ºC	ತಾಪಮಾನ ಪರಿಹಾರ ತಿದ್ದುಪಡಿ)
	ಶೇಖರಣಾ ತಾಪಮಾನ	ºC	-25~+70
ಅನುಸ್ಥಾಪನೆ	ಟರ್ಮಿನಲ್ ಸಂಪರ್ಕದ ಪ್ರಕಾರ		ಕೇಬಲ್/ಪಿನ್-ಮಾದರಿಯ ಬಸ್‌ಬಾರ್/ಯು-ಟೈಪ್ ಬಸ್‌ಬಾರ್
	ಟರ್ಮಿನಲ್ ಗಾತ್ರ ಕೇಬಲ್‌ಗಾಗಿ ಮೇಲಿನ/ಕೆಳಗೆ	ಮಿಮೀ2	25
	ಟರ್ಮಿನಲ್ ಗಾತ್ರ ಕೇಬಲ್‌ಗಾಗಿ ಮೇಲಿನ/ಕೆಳಗೆ	AWG	5 ರಂದು 18 ನೇ
	ಬಸ್‌ಬಾರ್‌ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಗೆ	ಮಿಮೀ2	25
	ಬಸ್‌ಬಾರ್‌ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಗೆ	AWG	3 ಜುಲೈ 18 ನೇ

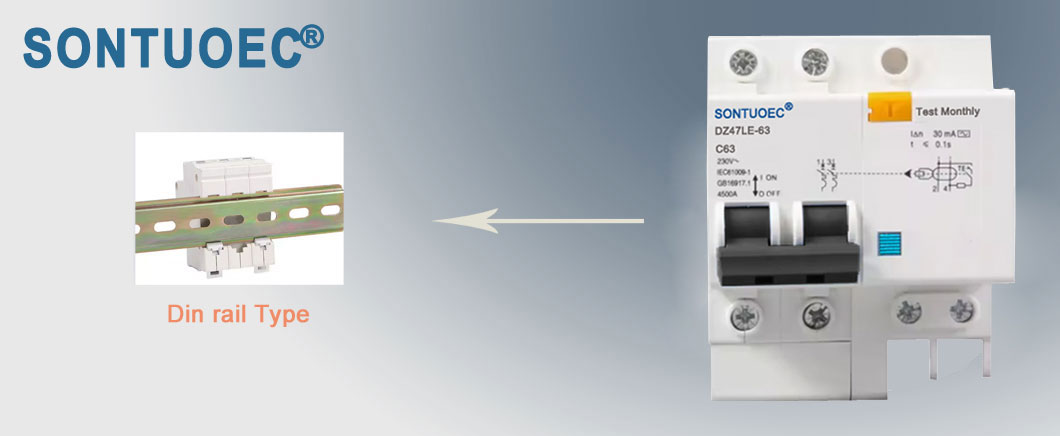

	ಆರೋಹಿಸುವಾಗ		DIN ರೈಲಿನಲ್ಲಿ EN 60715(35mm) ವೇಗದ ಕ್ಲಿಪ್ ಸಾಧನದ ಮೂಲಕ
	ಸಂಪರ್ಕ		ಮೇಲಿನಿಂದ

ಉತ್ಪನ್ನದ ಮೇಲ್ನೋಟ:

1. ಭೂಮಿಯ ದೋಷ / ಸೋರಿಕೆ ಪ್ರಸ್ತುತ ಮತ್ತು ಪ್ರತ್ಯೇಕತೆಯ ಕಾರ್ಯದ ವಿರುದ್ಧ ರಕ್ಷಣೆ ಒದಗಿಸಿ

2. ಹೆಚ್ಚಿನ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್ ತಡೆದುಕೊಳ್ಳುವ ಸಾಮರ್ಥ್ಯ3. ಟರ್ಮಿನಲ್ ಮತ್ತು ಪಿನ್/ಫೋರ್ಕ್ ಪ್ರಕಾರದ ಬಸ್‌ಬಾರ್ ಸಂಪರ್ಕಕ್ಕೆ ಅನ್ವಯಿಸುತ್ತದೆ

5. ಭೂಮಿಯ ದೋಷ/ಸೋರಿಕೆ ಪ್ರವಾಹ ಸಂಭವಿಸಿದಾಗ ಮತ್ತು ರೇಟ್ ಮಾಡಲಾದ ಸೂಕ್ಷ್ಮತೆಯನ್ನು ಮೀರಿದಾಗ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಿ

6. ವಿದ್ಯುತ್ ಸರಬರಾಜು ಮತ್ತು ಲೈನ್ ವೋಲ್ಟೇಜ್ ಸ್ವತಂತ್ರ, ಮತ್ತು ಬಾಹ್ಯ ಹಸ್ತಕ್ಷೇಪದಿಂದ ಮುಕ್ತ, ವೋಲ್ಟೇಜ್ ಏರಿಳಿತ.

MCB

ಮಾದರಿ	MCB
ಪ್ರಮಾಣಿತ	IEC60898-1
ಧ್ರುವ	1P,2P,3P,4P
ಟ್ರಿಪ್ಪಿಂಗ್ ಕರ್ವ್	ಬಿ,ಸಿ,ಡಿ
ರೇಟ್ ಮಾಡಲಾದ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಸಾಮರ್ಥ್ಯ (ಐಸಿಎನ್)	3KA,4.5KA,6KA,10KA
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಸ್ತುತ(ಇನ್)	1,2,4,6,10,16,20,25,32,40,50,63A
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್(ಅನ್)	AC230(240)/400(415)V
ಮ್ಯಾಗ್ನೆಟಿಕ್ ಬಿಡುಗಡೆಗಳು	ಬಿ ಕರ್ವ್: 3 ಮತ್ತು 5 ಇಂಚುಗಳ ನಡುವೆ
	ಬಿ ಕರ್ವ್: 3 ಮತ್ತು 5 ಇಂಚುಗಳ ನಡುವೆ
	C ಕರ್ವ್: ನಡುವೆ 5 ಮತ್ತು 10 ಇಂಚುಗಳು
	C ಕರ್ವ್: ನಡುವೆ 5 ಮತ್ತು 10 ಇಂಚುಗಳು
	D ಕರ್ವ್: 10 ಮತ್ತು 14 ಇಂಚುಗಳ ನಡುವೆ
	D ಕರ್ವ್: 10 ಮತ್ತು 14 ಇಂಚುಗಳ ನಡುವೆ
ಎಲೆಕ್ಟ್ರೋ-ಮೆಕ್ಯಾನಿಕಲ್ ಸಹಿಷ್ಣುತೆ	6000 ಚಕ್ರಗಳುC

RCCB


	ಪ್ರಮಾಣಿತ	ಘಟಕ	IEC/EN 61008-1
ಎಲೆಕ್ಟ್ರಿಕಲ್	ವಿಧ (ಭೂಮಿಯ ಸೋರಿಕೆಯ ತರಂಗ ರೂಪವನ್ನು ಗ್ರಹಿಸಲಾಗಿದೆ)		ಎಸಿ, ಎ
ವೈಶಿಷ್ಟ್ಯ	ಪ್ರಸ್ತುತದಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾಗಿದೆ	A	16,25,32,40,63
	ಧ್ರುವಗಳು	P	2,4
	ರೇಟ್ ವೋಲ್ಟೇಜ್ Ue	V	230/400
	ರೇಟ್ ಮಾಡಿದ ಸೂಕ್ಷ್ಮತೆ I n	A	0.01,0.03,0.1,0.3
	ನಿರೋಧನ ವೋಲ್ಟೇಜ್ Ui	V	500
	ರೇಟ್ ಮಾಡಲಾದ ಶೇಷ ತಯಾರಿಕೆ ಮತ್ತು	A	630
	ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ ನಾನು ಎಂ
	ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್ I ಸಿ	A	4500/6000
	SCPD ಫ್ಯೂಸ್	A	6000
	I n ಅಡಿಯಲ್ಲಿ ವಿರಾಮದ ಸಮಯ	s	<0.1
	ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ	Hz	50/60
	ಮಾಲಿನ್ಯ ಪದವಿ		2
ಮೆಕ್ಯಾನಿಕಾಐ	ವಿದ್ಯುತ್ ಜೀವನ	t	4000
ವೈಶಿಷ್ಟ್ಯಗಳು	ಯಾಂತ್ರಿಕ Iife	t	20000
	ದೋಷದ ಪ್ರಸ್ತುತ ಸೂಚಕ		ಹೌದು
	ರಕ್ಷಣೆ ಪದವಿ		IP20
	ಸುತ್ತುವರಿದ ತಾಪಮಾನ	C	-25C ನಿಂದ 40C ವರೆಗೆ
	(ದೈನಂದಿನ ಸರಾಸರಿ 35 ರೊಂದಿಗೆ)
	ಶೇಖರಣಾ ತಾಪಮಾನ	C	-25C ನಿಂದ 70C ವರೆಗೆ

FAQ

ಪ್ರಶ್ನೆ 1. ಪಾವತಿ ಅವಧಿ ಏನು? A. ನಾವು TT, 30% ಠೇವಣಿ ಮತ್ತು 70% ಬ್ಯಾಲೆನ್ಸ್ ವಿರುದ್ಧ BL ನ ಪ್ರತಿಯನ್ನು ಸ್ವೀಕರಿಸುತ್ತೇವೆ

ಪ್ರಶ್ನೆ 2. ವಿತರಣಾ ಸಮಯ ಹೇಗಿದೆ?

A. ಸಾಮಾನ್ಯವಾಗಿ ಉತ್ಪಾದನೆಗೆ ಸುಮಾರು 25 ದಿನಗಳನ್ನು ತೆಗೆದುಕೊಳ್ಳುತ್ತದೆ

ಪ್ರಶ್ನೆ 3. ಪ್ಯಾಕೇಜ್‌ನ ಗುಣಮಟ್ಟವನ್ನು ಹೇಳಿ?

ಎ. ಸಾಮಾನ್ಯವಾಗಿ ಪೆಟ್ಟಿಗೆಗಳು, ಆದರೆ ನಿಮ್ಮ ಅವಶ್ಯಕತೆಗೆ ಅನುಗುಣವಾಗಿ ನಾವು ಅದನ್ನು ಪ್ಯಾಕ್ ಮಾಡಬಹುದು.

ಪ್ರಶ್ನೆ 4. ನಮ್ಮ ಲೋಗೋ ಬಳಸಲು ನೀವು ಒಪ್ಪಿಕೊಳ್ಳುತ್ತೀರಾ?

A.ನೀವು ಉತ್ತಮ ಪ್ರಮಾಣವನ್ನು ಹೊಂದಿದ್ದರೆ, OEM ಮಾಡಲು ಯಾವುದೇ ಸಮಸ್ಯೆ ಇಲ್ಲ.

Q5. ನಾನು ಕೆಲವು ಮಾದರಿಗಳನ್ನು ತೆಗೆದುಕೊಳ್ಳಬಹುದೇ?

ಉ: ಹೌದು, ಆರ್ಡರ್ ಮಾಡುವ ಮೊದಲು ಮಾದರಿಗಳನ್ನು ತೆಗೆದುಕೊಳ್ಳಲು ನಾವು ಬೆಂಬಲಿಸುತ್ತೇವೆ. ನೀವು ಯಾವುದೇ ಅವಶ್ಯಕತೆಗಳನ್ನು ಹೊಂದಿದ್ದರೆ ನಮ್ಮನ್ನು ಸಂಪರ್ಕಿಸಲು ಮುಕ್ತವಾಗಿರಿ.

Q6. ನೀವು ಮೂಲ ಕಾರ್ಖಾನೆಯೇ?

ಉ: ಹೌದು, ನಮ್ಮದೇ ಆದ ಕಾರ್ಖಾನೆ ಇದೆ.

Q7. ಉತ್ಪನ್ನಗಳ ಗುಣಮಟ್ಟವನ್ನು ನೀವು ಹೇಗೆ ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಬಹುದು?

ಉ: ನಮ್ಮ ಫ್ಯಾಕ್ಟರಿಯಿಂದ ಹೊರಡುವ ಮೊದಲು ಪ್ರತಿ ಐಟಂ ಅನ್ನು ಪರೀಕ್ಷಿಸಲು ನಾವು ಅಂತರಾಷ್ಟ್ರೀಯ ಗುಣಮಟ್ಟದ ಮಾನದಂಡಗಳಿಗೆ ಅನುಗುಣವಾಗಿರುತ್ತೇವೆ. ನಮ್ಮನ್ನು ಸಂಪರ್ಕಿಸಿ ನಿಮ್ಮ ಓದುವಿಕೆಗೆ ಧನ್ಯವಾದಗಳು
