ಎಲೆಕ್ಟ್ರಿಕ್ ಅಚ್ಚೊತ್ತಿದ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

ಎಲೆಕ್ಟ್ರಿಕ್ ಮೋಲ್ಡ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಒಂದು ರೀತಿಯ ವಿದ್ಯುತ್ ಸಾಧನವಾಗಿದ್ದು, ಓವರ್‌ಲೋಡ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ವೋಲ್ಟೇಜ್ ಅಡಿಯಲ್ಲಿ ರಕ್ಷಣಾ ಕಾರ್ಯಗಳನ್ನು ಹೊಂದಿದೆ. ಇದರ ಕೆಲಸದ ತತ್ವವೆಂದರೆ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಮುಚ್ಚಿದ ಸ್ಥಿತಿಯಲ್ಲಿದೆ, ಸರ್ಕ್ಯೂಟ್ ಓವರ್‌ಲೋಡ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಅಥವಾ ವೋಲ್ಟೇಜ್ ಮತ್ತು ಇತರ ದೋಷಗಳ ಅಡಿಯಲ್ಲಿ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು.

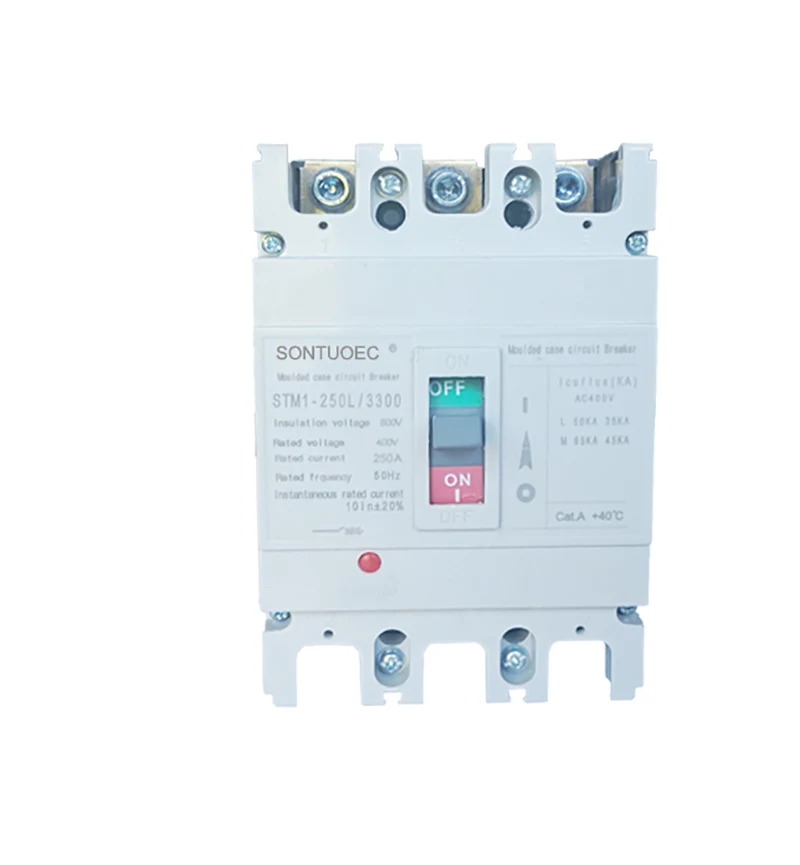

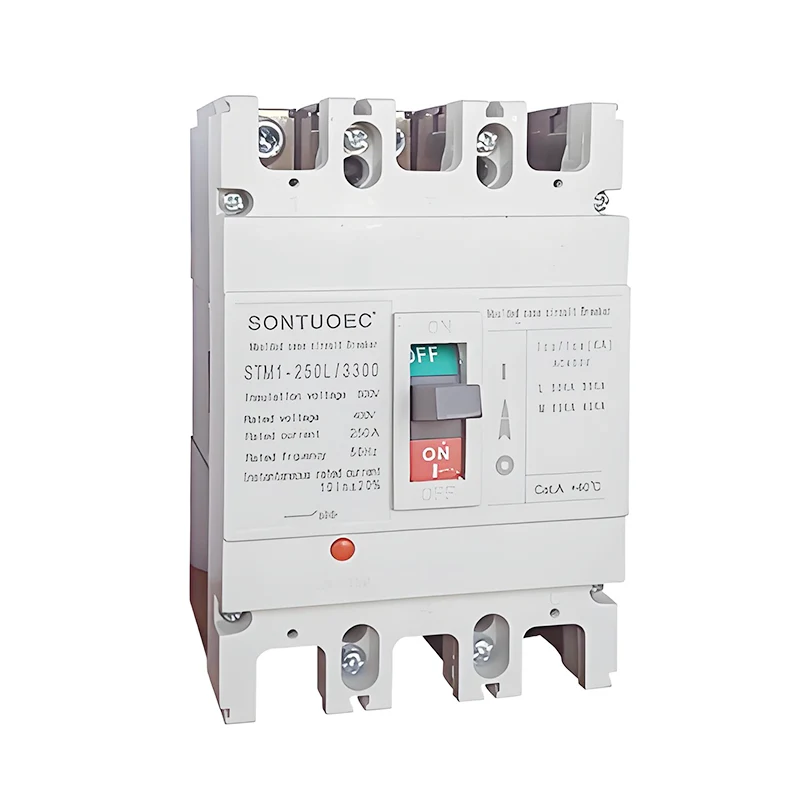

ಮಾದರಿ:STM1-250L

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ಮಾದರಿ		ಎಸ್‌ಟಿಎಂ 1-125			ಎಸ್‌ಟಿಎಂ 1-250			ಎಸ್‌ಟಿಎಂ 1-400			ಎಸ್‌ಟಿಎಂ 1-630			ಎಸ್‌ಟಿಎಂ 1-800			ಎಸ್‌ಟಿಎಂ 1-1250
ರೇಟ್ ಮಾಡಲಾದ ಕಾರ್ಟಿರುಕಸ್ ಕರ್ರ್ಟ್		125			250			400			630			800			1250
ರೇಟ್ ಮಾಡಿದ ಕರ್ರ್ಟ್ ಎಚ್ಎನ್ (ಎ)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
ರೇಟ್ ಆಪರೇಟಿಂಗ್ ವೋಟ್ಜ್ ಯುಇ (ವಿ) ಡಿಸಿ								500,550,7			501,000
ರೇಟ್ ಮಾಡಲಾದ ಐಸುವೇಷನ್ ವೋಟ್ಜ್ ಯುಕೆವಿ)		1000			1000			1500			1500			1500			1500
ಯುಐಪಿ (ಕೆವಿ)
ಪರೀಕ್ಷೆಯನ್ನು ಪರೀಕ್ಷಿಸಿ ಒಂದು ಮೈಯುಟ್ (ವಿ)		3500			3500			3500			3500			3500			3500
ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯ (ಕೆಎ)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
to (1cs = 75%)	250 ವಿ	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500 ವಿ	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750 ವಿ	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000 ವಿ	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
ಮೆಕರಿಕಲ್ ಅವರು	ಪಟ್ಟು	7000			7000			4000			4000			2500			2000
ವಿದ್ಯುತ್ ಜೀವನ	ಪಟ್ಟು	2000			2000			1000			1000			800			600
ಬ್ರೇಕಿಂಗ್ ಟೈಮ್ಸ್ (ಎಂಎಸ್)		20			20			20			20			20			20
ಸ್ಥಾಪನೆ ಸ್ಥಳ		ಯಾವುದೇ ಸ್ಥಳ
ಬೋಲೇಟರ್ ಸಾಮರ್ಥ್ಯ		ಹೌದು
ಮಾನದಂಡ		ಐಇಸಿ 60947-2, ಐಇಸಿ 60947-1, ಜಿಬಿ 14048, ಜಿಬಿ 14048-2
ತಾಪಮಾನ (ಸಿ)		25 ℃ -50
ರಕ್ಷಣೆ		ಬಿ 20
ಪರಿಕರ		/Sd/mx
ಆರ್ಸಿಂಗ್ ದೂರ (ಎಂಎಂ)		250

ಮಾದರಿ ಇಲ್ಲ.	STM1-250L/3300
ಚಾಪ-ಹೊರಹಾಕುವ ಮಾಧ್ಯಮ	ಗಾಳಿ
ಸ್ಟ್ಯಾಂಡರ್ಡ್:	ಐಇಸಿ 60947-2
ರಚನೆ	ಎಮ್‌ಸಿಬಿ
ವಿಧ	ಮೌಲೆಡೆ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಮುಳುಗುವವನು
ಪ್ರಮಾಣೀಕರಣ	ಸಿಇ
ಅನುಮೋದನೆ	ಸಿಇ, ಐಎಸ್ಒ 9001
ವಿತರಣಾ ಸಮಯ	ಒಳಗೆ 20 ದಿನಗಳು
ವಿವರಣೆ	63 ಎ -630 ಎ
ಮೂಲ	ವೆನ್ zh ೌ ಜೀಜಿಯಾಂಗ್
ಉತ್ಪಾದಕ ಸಾಮರ್ಥ್ಯ	2000 ಪೀಸ್/ವಾರ
ವೇಗ	ಸಾಮಾನ್ಯ ಪ್ರಕಾರ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
ಸ್ಥಾಪನೆ	ಸ್ಥಿರ
ಧ್ರುವಗಳ ಸಂಖ್ಯೆ	3 ಪಿ 4 ಪಿ
ಕಾರ್ಯ	ಸಾಂಪ್ರದಾಯಿಕ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್, ಸರ್ಕ್ಯೂಟ್-ಬ್ರೇಕರ್ ವೈಫಲ್ಯ ರಕ್ಷಣೆ, ಅತಿಯಾದ ರಕ್ಷಣೆ
ಬೆಲೆ	ಕಾರ್ಖಾನೆ ಬೆಲೆ
ಖಾತರಿ ಸಮಯ	12 ತಿಂಗಳುಗಳು
ಸಾರಿಗೆ	ಒಳಗಿನ ಬಾಕ್ಸ್/ಪೆಟ್ಟಿಗೆ
ದಳ	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
ಎಚ್ಎಸ್ ಕೋಡ್	8536200000

ರಚನೆ ಮತ್ತು ಗುಣಲಕ್ಷಣಗಳು

ರಚನೆ: ಎಲೆಕ್ಟ್ರಿಕ್ ಮೋಲ್ಡ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸಾಮಾನ್ಯವಾಗಿ ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆ, ಚಾಪವನ್ನು ನಂದಿಸುವ ವ್ಯವಸ್ಥೆ, ಆಪರೇಟಿಂಗ್ ಕಾರ್ಯವಿಧಾನ, ಸ್ಟ್ರೈಕರ್ ಮತ್ತು ಶೆಲ್ ಮತ್ತು ಇತರ ಭಾಗಗಳನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ.

ವೈಶಿಷ್ಟ್ಯಗಳು:

ಇದು ಹೆಚ್ಚಿನ ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ಉತ್ತಮ ಕ್ರಿಯಾತ್ಮಕ ಉಷ್ಣ ಸ್ಥಿರತೆಯನ್ನು ಹೊಂದಿದೆ.

ಶೆಲ್ ಅನ್ನು ಜ್ವಾಲೆಯ-ನಿರೋಧಕ, ಚಾಪ-ನಿರೋಧಕ ನಿರೋಧಕ ವಸ್ತುಗಳಿಂದ ತಯಾರಿಸಲಾಗುತ್ತದೆ, ಹೆಚ್ಚಿನ ಸುರಕ್ಷತಾ ಕಾರ್ಯಕ್ಷಮತೆಯೊಂದಿಗೆ.

ಆಪರೇಟಿಂಗ್ ಕಾರ್ಯವಿಧಾನವು ಹೊಂದಿಕೊಳ್ಳುವ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹವಾಗಿದೆ, ಇದು ಬಳಕೆದಾರರಿಗೆ ಹಸ್ತಚಾಲಿತವಾಗಿ ಅಥವಾ ವಿದ್ಯುತ್ ಕಾರ್ಯನಿರ್ವಹಿಸಲು ಅನುಕೂಲಕರವಾಗಿದೆ.

ಡಿಸ್ಕನೆಕ್ಟರ್ ವಿವಿಧ ರಕ್ಷಣಾ ಕಾರ್ಯಗಳನ್ನು ಹೊಂದಿದೆ, ಮತ್ತು ಸರ್ಕ್ಯೂಟ್‌ನ ವಿಭಿನ್ನ ದೋಷಗಳಿಗೆ ಅನುಗುಣವಾಗಿ ಅನುಗುಣವಾದ ಕ್ರಿಯೆಗಳನ್ನು ಕೈಗೊಳ್ಳಬಹುದು.

ಕಾರ್ಯ ಮತ್ತು ಬಳಕೆ

ಕಾರ್ಯ: ಎಲೆಕ್ಟ್ರಿಕ್ ಮೋಲ್ಡ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ ಮತ್ತು ಸೋರಿಕೆ ರಕ್ಷಣೆಯಡಿಯಲ್ಲಿ ಓವರ್‌ಲೋಡ್ ರಕ್ಷಣೆ, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ ನಂತಹ ವಿವಿಧ ರಕ್ಷಣಾ ಕಾರ್ಯಗಳನ್ನು ಹೊಂದಿದೆ. ಅವುಗಳಲ್ಲಿ, ಓವರ್‌ಲೋಡ್ ಪ್ರೊಟೆಕ್ಷನ್ ಎಂದರೆ ಸರ್ಕ್ಯೂಟ್ ಓವರ್‌ಲೋಡ್ ಮಾಡಿದಾಗ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಬಹುದು ಮತ್ತು ಅತಿಯಾದ ಬಿಸಿಯಾಗುವುದರಿಂದ ಉಪಕರಣಗಳು ಹಾನಿಯಾಗದಂತೆ ತಡೆಯುತ್ತದೆ; ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ ಎಂದರೆ ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಸಂಭವಿಸಿದಾಗ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಬೆಂಕಿ ಮತ್ತು ಇತರ ಸುರಕ್ಷತಾ ಅಪಘಾತಗಳನ್ನು ತಡೆಗಟ್ಟಲು ದೋಷ ಪ್ರವಾಹವನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸಬಹುದು; ಅಂಡರ್‌ವೋಲ್ಟೇಜ್ ಸಂರಕ್ಷಣೆ ಎಂದರೆ ವಿದ್ಯುತ್ ಸರಬರಾಜು ವೋಲ್ಟೇಜ್ ರೇಟ್ ಮಾಡಿದ ಮೌಲ್ಯಕ್ಕಿಂತ ಕಡಿಮೆಯಾದಾಗ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ ಮತ್ತು ಉಪಕರಣಗಳು ಹಾನಿಯಾಗದಂತೆ ರಕ್ಷಿಸುತ್ತದೆ; ಮತ್ತು ಸೋರಿಕೆ ರಕ್ಷಣೆ ಎಂದರೆ ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಸೋರಿಕೆ ಸಂಭವಿಸಿದಾಗ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಸಮಯೋಚಿತವಾಗಿ ಕಡಿತಗೊಳಿಸಬಹುದು. ಸೋರಿಕೆ ರಕ್ಷಣೆ ಎಂದರೆ ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಸೋರಿಕೆ ಇರುವ ಸಮಯದಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸಬಹುದು.

ಉಪಯೋಗಗಳು: ಎಲೆಕ್ಟ್ರಿಕ್ ಮೋಲ್ಡ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ಗಳನ್ನು ವಸತಿ, ವಾಣಿಜ್ಯ, ಕೈಗಾರಿಕಾ ಮತ್ತು ಸಾರಿಗೆ ಕ್ಷೇತ್ರಗಳಲ್ಲಿ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ವಸತಿ ಕ್ಷೇತ್ರದಲ್ಲಿ, ಮನೆ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು ಇದನ್ನು ಬಳಸಲಾಗುತ್ತದೆ; ವಾಣಿಜ್ಯ ಕ್ಷೇತ್ರದಲ್ಲಿ, ದೊಡ್ಡ ಕಟ್ಟಡಗಳು ಮತ್ತು ವಾಣಿಜ್ಯ ಆವರಣದ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳನ್ನು ರಕ್ಷಿಸಲು ಇದನ್ನು ಬಳಸಲಾಗುತ್ತದೆ; ಕೈಗಾರಿಕಾ ಕ್ಷೇತ್ರದಲ್ಲಿ, ಕಾರ್ಖಾನೆ ಉಪಕರಣಗಳು ಮತ್ತು ಯಂತ್ರಗಳ ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ನಿಯಂತ್ರಿಸಲು ಮತ್ತು ರಕ್ಷಿಸಲು ಇದನ್ನು ಬಳಸಲಾಗುತ್ತದೆ; ಸಾರಿಗೆ ಕ್ಷೇತ್ರದಲ್ಲಿ, ಟ್ರಾಫಿಕ್ ದೀಪಗಳು, ರೈಲ್ರೋಡ್ ಸಂಕೇತಗಳು ಮತ್ತು ಇತರ ಸಲಕರಣೆಗಳ ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ರಕ್ಷಿಸಲು ಇದನ್ನು ಬಳಸಲಾಗುತ್ತದೆ.
