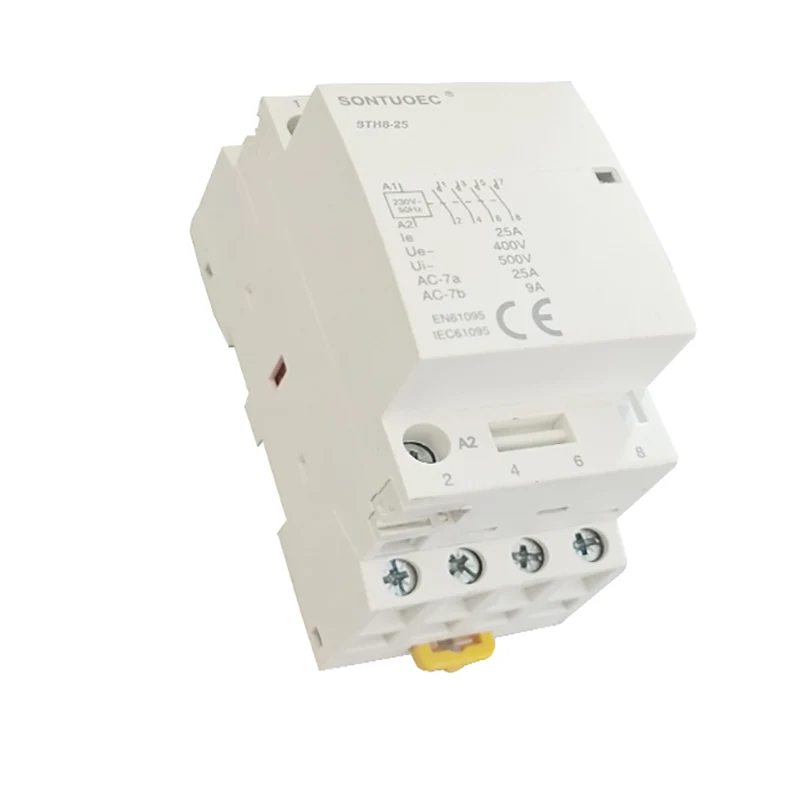

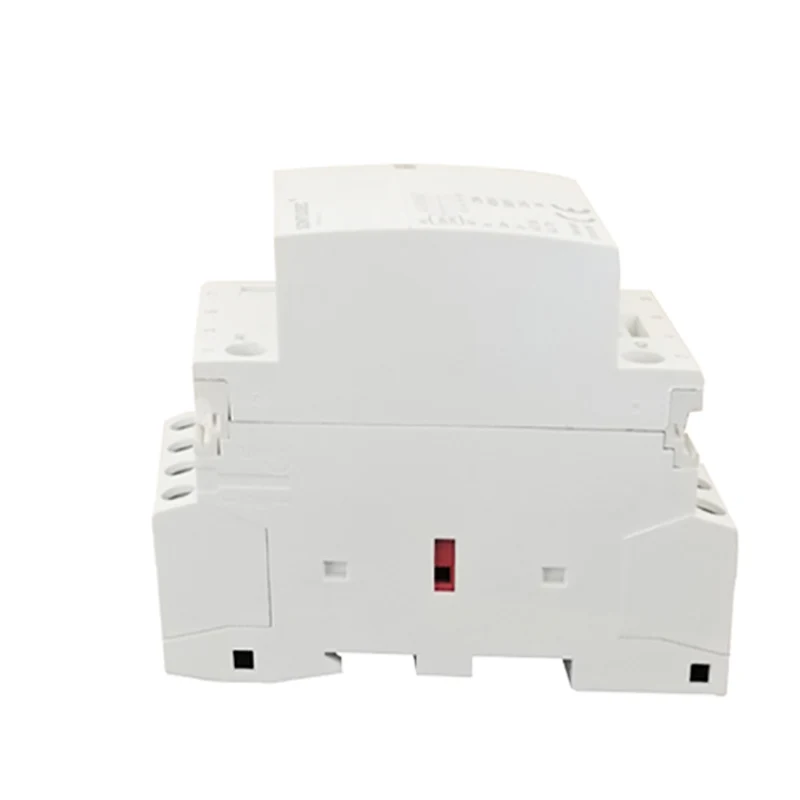

ಮನೆಯ ಎಸಿ ಸಂಪರ್ಕ

ವಿಧ					9 ಮಿಮೀ ಅಗಲ ರೂಪಾಂತರ

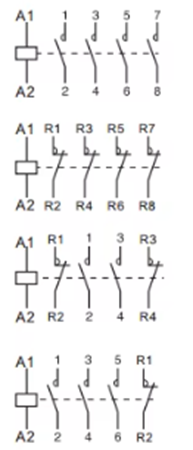

1 ಪಿ	ರೇಟಿಂಗ್ (ಎಲ್ಎನ್) ಎಸಿ -7 ಎ	ರೇಟಿಂಗ್ (ಎಲ್ಎನ್) ಎಸಿ -7 ಎ	ನಿಯಂತ್ರಣ ವೋಲ್ಟೇಜ್ (VAC) (50Hz)	ಸಂಪರ್ಕ
	16 ಎ	6 ಎ	24	1 ಇಲ್ಲ	2
	20 ಎ	7 ಎ	110	1nc
	25 ಎ	9 ಎ	230
2 ಪಿ
	16 ಎ	6 ಎ	24	2 ಇಲ್ಲ	2
	20 ಎ	7 ಎ	110	1NO+1NC
	25 ಎ	9 ಎ	230	2nc
	32 ಎ	12 ಎ	24	2 ಇಲ್ಲ	4
	40 ಎ	18 ಎ	110	1NO+1NC
	63 ಎ	25 ಎ	230	2nc
	100 ಎ	_	24		6
			110	2 ಇಲ್ಲ
			230
3 ಪಿ
	16 ಎ	6 ಎ	24	3 ಇಲ್ಲ	4
	20 ಎ	7 ಎ	110	3nc
	25 ಎ	9 ಎ	230
	32 ಎ	12 ಎ	24	3 ಇಲ್ಲ	6
	40 ಎ	18 ಎ	110	3nc
	63 ಎ	25 ಎ	230
4 ಪಿ
	16 ಎ	6 ಎ	24	4 ಇಲ್ಲ	4
	20 ಎ	7 ಎ	110	4nc
	25 ಎ	9 ಎ	230	2no+2nc 3NO+1NC
	32 ಎ	12 ಎ	24	4 ಇಲ್ಲ	6
	40 ಎ	18 ಎ	110	4nc
	63 ಎ	25 ಎ	230	2no+2nc 3NO+1NC
	100 ಎ	_	24	4 ಇಲ್ಲ	12
			110
			230

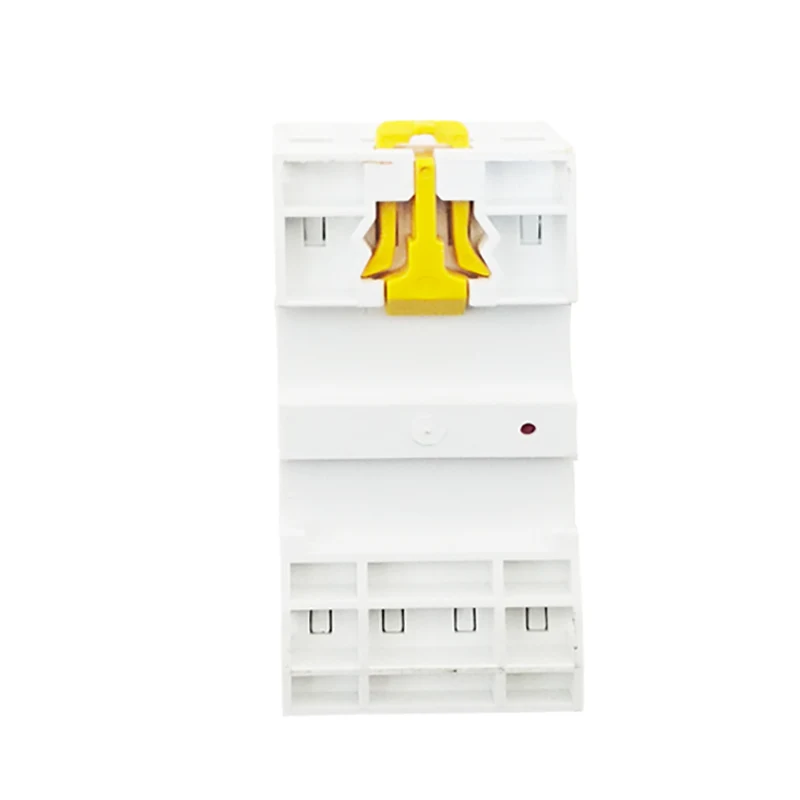

ಮುಖ್ಯ ರಚನೆ

ಮನೆಯ ಎಸಿ ಕಾಂಟ್ಯಾಕ್ಟರ್ ಸಾಮಾನ್ಯವಾಗಿ ಈ ಕೆಳಗಿನ ಭಾಗಗಳನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ:

ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆ: ಮುಖ್ಯ ಸಂಪರ್ಕಗಳು ಮತ್ತು ಸಹಾಯಕ ಸಂಪರ್ಕಗಳನ್ನು ಒಳಗೊಂಡಂತೆ. ಮುಖ್ಯ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಆನ್ ಮಾಡಲು ಮತ್ತು ಮುರಿಯಲು ಮುಖ್ಯ ಸಂಪರ್ಕವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ, ಇದು ಸಾಮಾನ್ಯವಾಗಿ ದೊಡ್ಡ ದರದ ಪ್ರವಾಹವನ್ನು ಹೊಂದಿರುತ್ತದೆ; ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಆನ್ ಮಾಡಲು ಮತ್ತು ಮುರಿಯಲು ಸಹಾಯಕ ಸಂಪರ್ಕವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ, ಇದು ಸಣ್ಣ ದರದ ಪ್ರವಾಹವನ್ನು ಹೊಂದಿರುತ್ತದೆ.

ವಿದ್ಯುತ್ಕಾಂತೀಯ ವ್ಯವಸ್ಥೆ: ಇದು ಕಬ್ಬಿಣದ ಕೋರ್, ಆರ್ಮೇಚರ್ ಮತ್ತು ಸುರುಳಿಯನ್ನು ಹೊಂದಿರುತ್ತದೆ. ಸುರುಳಿ ಶಕ್ತಿಯುತವಾದಾಗ, ಕೋರ್ ಆರ್ಮೇಚರ್ ಅನ್ನು ಆಕರ್ಷಿಸುವ ಮತ್ತು ಸಂಪರ್ಕಗಳನ್ನು ಮುಚ್ಚುವ ಕಾಂತಕ್ಷೇತ್ರವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ; ಸುರುಳಿಯನ್ನು ಡಿ-ಎನರ್ಜೈಸ್ ಮಾಡಿದಾಗ, ಕಾಂತಕ್ಷೇತ್ರವು ಕಣ್ಮರೆಯಾಗುತ್ತದೆ, ಆರ್ಮೇಚರ್ ಬಿಡುಗಡೆಯಾಗುತ್ತದೆ ಮತ್ತು ಸಂಪರ್ಕಗಳು ಮುರಿದುಹೋಗುತ್ತವೆ.

ಆರ್ಕ್ ನಂದಿಸುವ ಸಾಧನ: ಸಂಪರ್ಕಗಳು ಸಂಪರ್ಕ ಕಡಿತಗೊಂಡಾಗ ಚಾಪವನ್ನು ನಂದಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ, ಚಾಪವು ಸಂಪರ್ಕಗಳಿಗೆ ಹಾನಿಯಾಗದಂತೆ ತಡೆಯುತ್ತದೆ.

ಶೆಲ್ ಮತ್ತು ಪರಿಕರಗಳು: ಬಾಹ್ಯ ಪರಿಸರದ ಪ್ರಭಾವದಿಂದ ಆಂತರಿಕ ಅಂಶಗಳನ್ನು ರಕ್ಷಿಸಲು ಶೆಲ್ ಅನ್ನು ಬಳಸಲಾಗುತ್ತದೆ; ಬಿಡಿಭಾಗಗಳಲ್ಲಿ ಆರೋಹಿಸುವಾಗ ಬ್ರಾಕೆಟ್ಗಳು, ಟರ್ಮಿನಲ್ಗಳು ಇತ್ಯಾದಿಗಳನ್ನು ಒಳಗೊಂಡಿವೆ, ಇವುಗಳನ್ನು ಸಂಪರ್ಕದ ಸ್ಥಾಪನೆ ಮತ್ತು ವೈರಿಂಗ್ ಅನ್ನು ಅರಿತುಕೊಳ್ಳಲು ಬಳಸಲಾಗುತ್ತದೆ.

ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

ಮನೆಯ ಎಸಿ ಸಂಪರ್ಕಗಳ ಕಾರ್ಯ ತತ್ವವು ವಿದ್ಯುತ್ಕಾಂತೀಯ ಪ್ರಚೋದನೆಯ ತತ್ವವನ್ನು ಆಧರಿಸಿದೆ. ಸುರುಳಿ ಶಕ್ತಿಯುತವಾದಾಗ, ಕಬ್ಬಿಣದ ಕೋರ್ ಆರ್ಮೇಚರ್ ಅನ್ನು ಆಕರ್ಷಿಸುವ ಮತ್ತು ಸಂಪರ್ಕಗಳನ್ನು ಮುಚ್ಚುವ ಕಾಂತಕ್ಷೇತ್ರವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ; ಸುರುಳಿಯನ್ನು ಡಿ-ಎನರ್ಜೈಸ್ ಮಾಡಿದಾಗ, ಕಾಂತಕ್ಷೇತ್ರವು ಕಣ್ಮರೆಯಾಗುತ್ತದೆ, ಆರ್ಮೇಚರ್ ಬಿಡುಗಡೆಯಾಗುತ್ತದೆ ಮತ್ತು ಸಂಪರ್ಕಗಳು ಸಂಪರ್ಕ ಕಡಿತಗೊಳ್ಳುತ್ತವೆ. ಸುರುಳಿಯ ಶಕ್ತಿಯುತೀಕರಣ ಮತ್ತು ಡಿ-ಎನರ್ಜೈಸೇಶನ್ ಅನ್ನು ನಿಯಂತ್ರಿಸುವ ಮೂಲಕ, ರಿಮೋಟ್ ಕಂಟ್ರೋಲ್ ಮತ್ತು ಮನೆಯ ಸರ್ಕ್ಯೂಟ್‌ಗಳ ರಕ್ಷಣೆಯನ್ನು ಅರಿತುಕೊಳ್ಳಬಹುದು.

ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು

ಮನೆಯ ಎಸಿ ಸಂಪರ್ಕಗಳ ಮುಖ್ಯ ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್, ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ, ರೇಟೆಡ್ ಆವರ್ತನ, ಸಂಪರ್ಕ ಮತ್ತು ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ಮುಂತಾದವುಗಳು ಸೇರಿವೆ. ಸಂಪರ್ಕಕಾರರ ಸಾಮಾನ್ಯ ಕಾರ್ಯಾಚರಣೆ ಮತ್ತು ಸುರಕ್ಷಿತ ಬಳಕೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಮನೆಯ ಸರ್ಕ್ಯೂಟ್‌ನ ನೈಜ ಪರಿಸ್ಥಿತಿಗೆ ಅನುಗುಣವಾಗಿ ಈ ನಿಯತಾಂಕಗಳ ಆಯ್ಕೆಯನ್ನು ನಿರ್ಧರಿಸಬೇಕು.

ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್: ಸಂಪರ್ಕವು ಸಾಮಾನ್ಯವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಿದಾಗ ವೋಲ್ಟೇಜ್ ಮಟ್ಟವನ್ನು ಸೂಚಿಸುತ್ತದೆ.

ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ: ರೇಟ್ ಮಾಡಿದ ವೋಲ್ಟೇಜ್ ಅಡಿಯಲ್ಲಿ ಸಂಪರ್ಕಕಾರನು ದೀರ್ಘಕಾಲ ತಡೆದುಕೊಳ್ಳುವ ಗರಿಷ್ಠ ಪ್ರವಾಹವನ್ನು ಸೂಚಿಸುತ್ತದೆ.

ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ: ಸಂಪರ್ಕಕ ಸಾಮಾನ್ಯವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಿದಾಗ ವಿದ್ಯುತ್ ಸರಬರಾಜಿನ ಆವರ್ತನ.

ಸಂಪರ್ಕ ಮತ್ತು ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯ: ನಿರ್ದಿಷ್ಟಪಡಿಸಿದ ಷರತ್ತುಗಳ ಅಡಿಯಲ್ಲಿ ಸಂಪರ್ಕಿಸುವವರು ವಿಶ್ವಾಸಾರ್ಹವಾಗಿ ಸಂಪರ್ಕಿಸಬಹುದು ಮತ್ತು ಮುರಿಯಬಹುದು.
