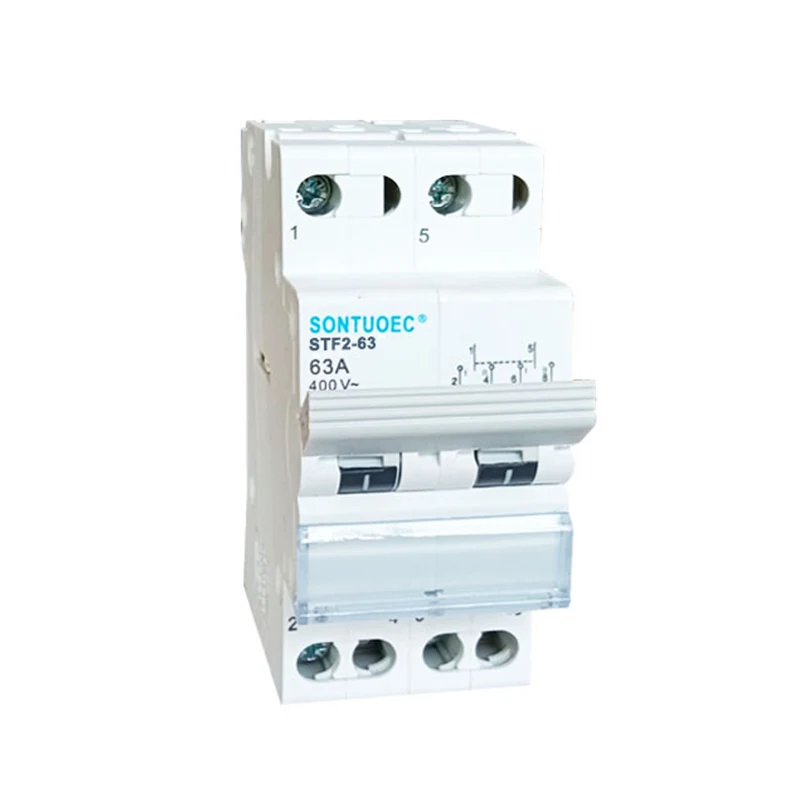

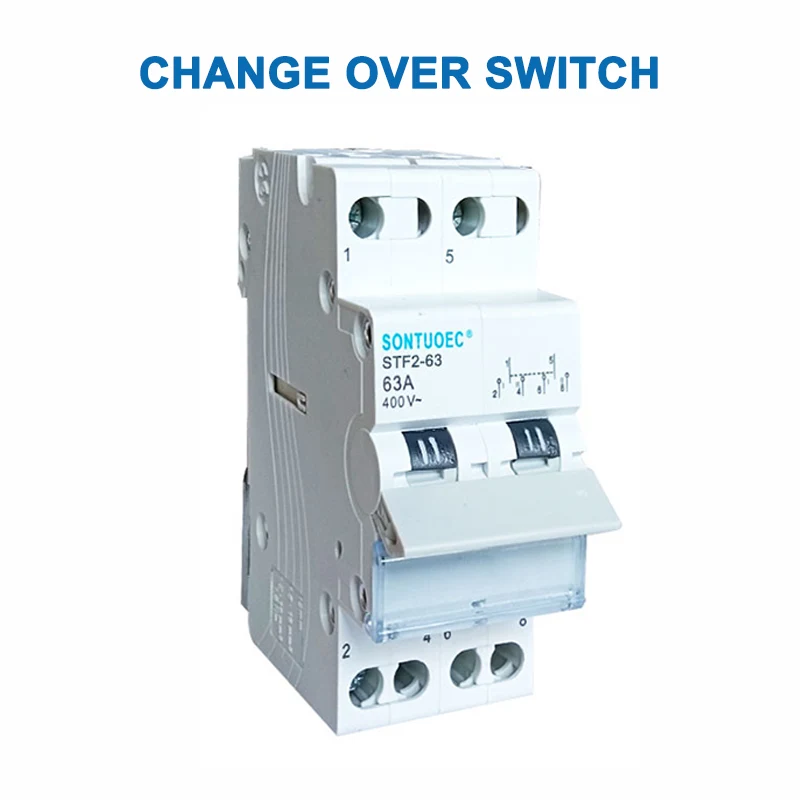

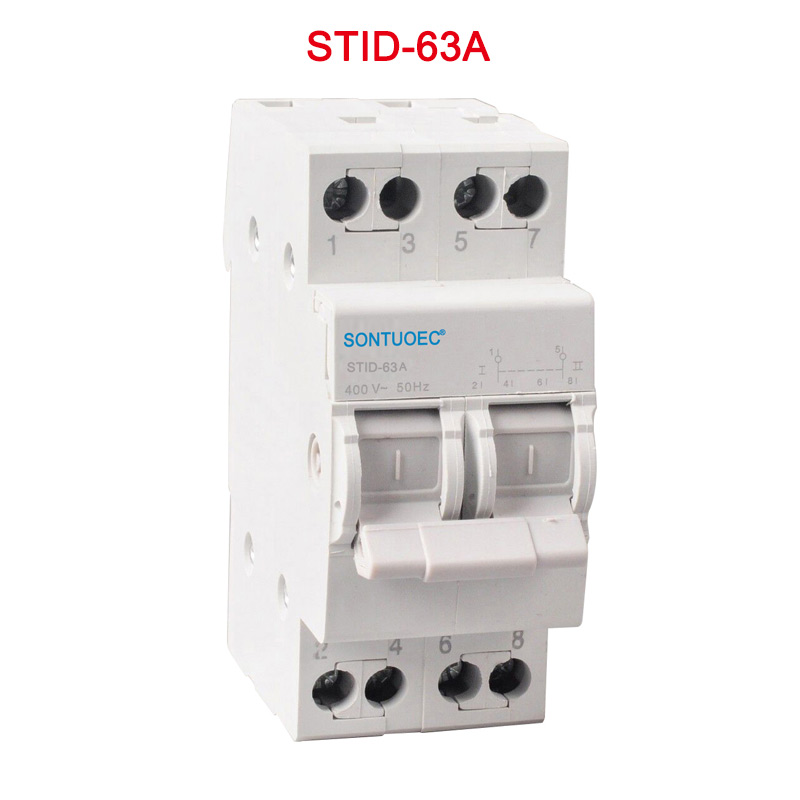

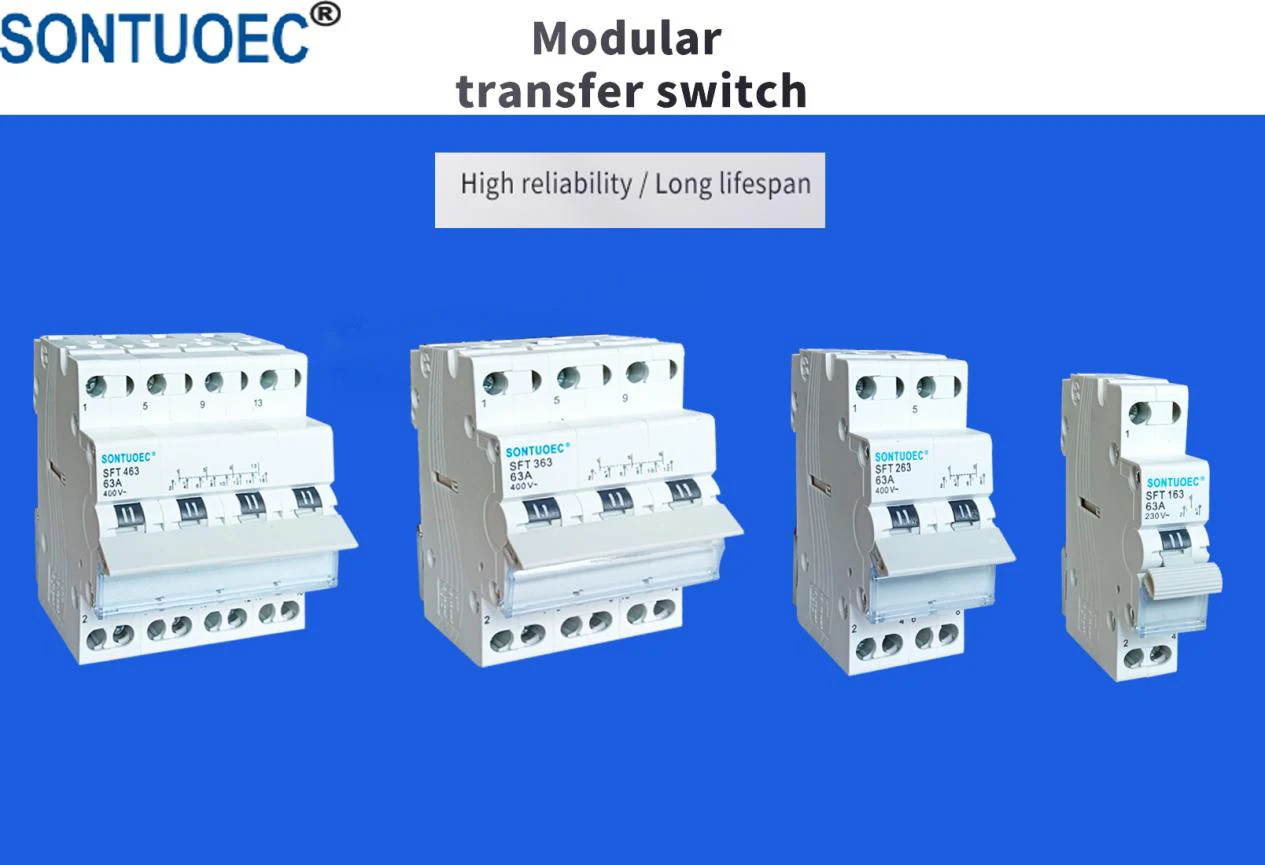

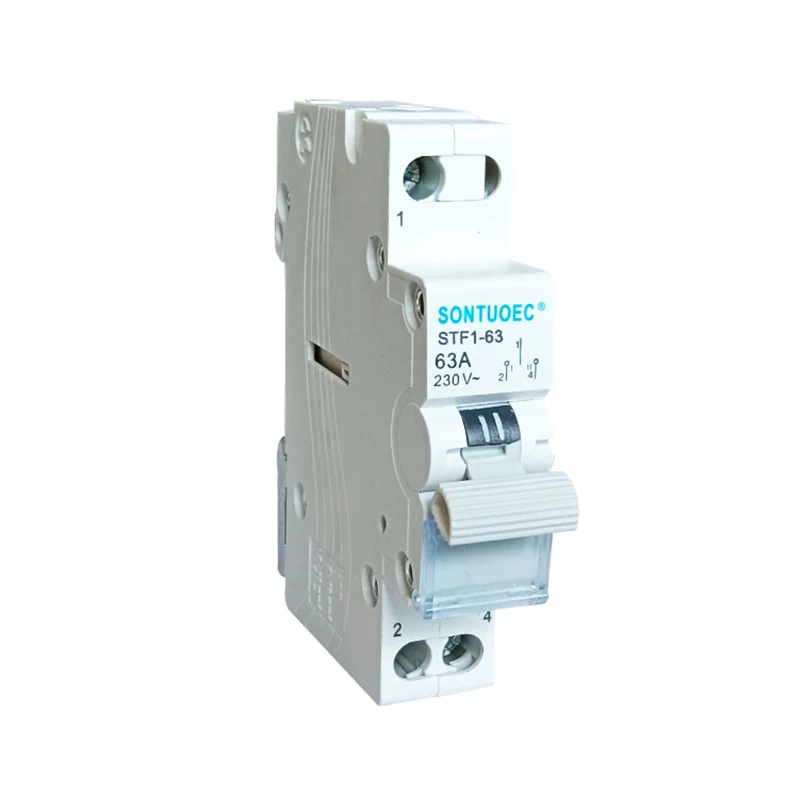

ಸ್ವಿಚ್ ಮೇಲೆ ಹಸ್ತಚಾಲಿತ ಬದಲಾವಣೆಯು ಎರಡು ಅಥವಾ ಹೆಚ್ಚಿನ ಸ್ಥಾನಗಳನ್ನು ಹೊಂದಿರುವ ಸ್ವಿಚ್ ಆಗಿದ್ದು, ಸರ್ಕ್ಯೂಟ್ನ ಸಂಪರ್ಕ ಸ್ಥಿತಿಯನ್ನು ಬದಲಾಯಿಸಲು ಕೈಯಾರೆ ಕಾರ್ಯನಿರ್ವಹಿಸಬಹುದು. ಬ್ಯಾಕಪ್ ಪವರ್ ಸ್ವಿಚಿಂಗ್, ಸಲಕರಣೆಗಳ ಪ್ರಾರಂಭ ಮತ್ತು ನಿಲುಗಡೆ ನಿಯಂತ್ರಣ ಮುಂತಾದ ವಿಭಿನ್ನ ಸರ್ಕ್ಯೂಟ್ ಮಾರ್ಗಗಳನ್ನು ಆಯ್ಕೆ ಮಾಡಬೇಕಾದ ಅಪ್ಲಿಕೇಶನ್ಗಳಲ್ಲಿ ಇದನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.
ಕಲೆ |
SFT2-63 |
ರೇಟ್ ಮಾಡಿದ ಕಾರ್ಯ ಪ್ರವಾಹ |
16,20,25,32,40,63 ಎ |
ಕಂಬ |
1p, 2p, 3p, 4p |
ರೇಟ್ ಮಾಡಿದ ವರ್ಕಿಂಗ್ ವೋಲ್ಟೇಜ್ |
230/400 ವಿ |
ವೋಲ್ಟೇಜ್ ಅನ್ನು ನಿಯಂತ್ರಿಸುವುದು |
ಎಸಿ 230 ವಿ/380 ವಿ |
ರೇಟ್ ಮಾಡಲಾದ ನಿರೋಧನ ವೋಲ್ಟೇಜ್ |
ಎಸಿ 690 ವಿ |
ವರ್ಗಾವಣೆ ಸಮಯ |
≤2 ಎಸ್ |
ಆವರ್ತನ |
50/60Hz |
ನಿರ್ವಹಣೆ |
ಕೈಪಿಡಿ (I-O-II) |
ಎಟಿಎಸ್ ಮಟ್ಟ |
ಸಿಇ |
ಯಾಂತ್ರಿಕ ಜೀವನ |
10000 ಬಾರಿ |
ವಿದ್ಯುತ್ ಜೀವನ |
5000 ಬಾರಿ |
ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ
ಹಸ್ತಚಾಲಿತ ರಿವರ್ಸಿಂಗ್ ಸ್ವಿಚ್ನ ಕೆಲಸದ ತತ್ವವು ತುಲನಾತ್ಮಕವಾಗಿ ಸರಳವಾಗಿದೆ. ಇದು ವಿಭಿನ್ನ ಸ್ಥಾನಗಳಲ್ಲಿ ವಿಭಿನ್ನ ಸರ್ಕ್ಯೂಟ್ಗಳಿಗೆ ಸಂಪರ್ಕ ಹೊಂದಿದ ಒಂದು ಅಥವಾ ಹೆಚ್ಚಿನ ಸಂಪರ್ಕಗಳ ಗುಂಪನ್ನು ಒಳಗೊಂಡಿದೆ. ಹ್ಯಾಂಡಲ್ ಅಥವಾ ಗುಬ್ಬಿ ಕಾರ್ಯನಿರ್ವಹಿಸಿದಾಗ, ಸಂಪರ್ಕಗಳು ಅದರೊಂದಿಗೆ ಚಲಿಸುತ್ತವೆ, ಹೀಗಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಸಂಪರ್ಕದ ಸ್ಥಿತಿಯನ್ನು ಬದಲಾಯಿಸುತ್ತವೆ.
ಹಸ್ತಚಾಲಿತ ರಿವರ್ಸಿಂಗ್ ಸ್ವಿಚ್ಗಳು ವಿವಿಧ ಪ್ರಕಾರಗಳು ಮತ್ತು ಸಂರಚನೆಗಳಲ್ಲಿ ಲಭ್ಯವಿದೆ, ಈ ಕೆಳಗಿನವುಗಳು ಸಾಮಾನ್ಯವಾಗಿದೆ:
ಏಕ-ಧ್ರುವ, ಸಿಂಗಲ್-ಥ್ರೋ (ಎಸ್ಪಿಎಸ್ಟಿ) ಸ್ವಿಚ್ಗಳು: ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಂಪರ್ಕಿಸಲು ಅಥವಾ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಲು ಒಂದೇ ಸಂಪರ್ಕವನ್ನು ಹೊಂದಿವೆ.
ಏಕ-ಧ್ರುವ, ಡಬಲ್-ಥ್ರೋ (ಎಸ್ಪಿಡಿಟಿ) ಸ್ವಿಚ್ಗಳು: ಒಂದು ಸಾಮಾನ್ಯ ಸಂಪರ್ಕ ಮತ್ತು ಎರಡು ಐಚ್ al ಿಕ ಸಂಪರ್ಕಗಳನ್ನು ಹೊಂದಿದ್ದು ಅದನ್ನು ಕೈಯಾರೆ ಎರಡು ವಿಭಿನ್ನ ಸರ್ಕ್ಯೂಟ್ಗಳಿಗೆ ಬದಲಾಯಿಸಬಹುದು.
ಡಬಲ್-ಪೋಲ್, ಡಬಲ್-ಥ್ರೋ (ಡಿಪಿಡಿಟಿ) ಸ್ವಿಚ್ಗಳು: ಎರಡು ಸ್ವತಂತ್ರ ಏಕ-ಧ್ರುವ, ಡಬಲ್-ಥ್ರೋ ಸ್ವಿಚ್ಗಳನ್ನು ಹೊಂದಿದ್ದು ಅದು ಎರಡು ಸರ್ಕ್ಯೂಟ್ಗಳನ್ನು ಏಕಕಾಲದಲ್ಲಿ ಬದಲಾಯಿಸಬಹುದು.
ಹೆಚ್ಚುವರಿಯಾಗಿ, ಅನುಸ್ಥಾಪನಾ ವಿಧಾನ, ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ ಮತ್ತು ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ನಂತಹ ನಿಯತಾಂಕಗಳಿಗೆ ಅನುಗುಣವಾಗಿ ಹಸ್ತಚಾಲಿತ ಹಿಮ್ಮುಖ ಸ್ವಿಚ್ಗಳನ್ನು ವರ್ಗೀಕರಿಸಬಹುದು.
ಹಸ್ತಚಾಲಿತ ಸರ್ಕ್ಯೂಟ್ ಸ್ವಿಚಿಂಗ್ ಅಗತ್ಯವಿರುವ ವಿವಿಧ ಸಂದರ್ಭಗಳಲ್ಲಿ ಹಸ್ತಚಾಲಿತ ಹಿಮ್ಮುಖ ಸ್ವಿಚ್ಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ, ಅವುಗಳೆಂದರೆ:
ಸ್ಟ್ಯಾಂಡ್ಬೈ ಪವರ್ ಸ್ವಿಚಿಂಗ್: ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ, ಮುಖ್ಯ ವಿದ್ಯುತ್ ಸರಬರಾಜು ವಿಫಲವಾದಾಗ, ಉಪಕರಣಗಳ ನಿರಂತರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಮ್ಯಾನುಯಲ್ ರಿವರ್ಸಿಂಗ್ ಸ್ವಿಚ್ ಅನ್ನು ಸ್ಟ್ಯಾಂಡ್ಬೈ ವಿದ್ಯುತ್ ಸರಬರಾಜಿಗೆ ಬದಲಾಯಿಸಲು ಬಳಸಬಹುದು.
ಸಲಕರಣೆಗಳ ಪ್ರಾರಂಭ ಮತ್ತು ನಿಲುಗಡೆ ನಿಯಂತ್ರಣ: ಕೈಗಾರಿಕಾ ಯಾಂತ್ರೀಕೃತಗೊಂಡ ನಿಯಂತ್ರಣ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ, ಹಸ್ತಚಾಲಿತ ರಿವರ್ಸಿಂಗ್ ಸ್ವಿಚ್ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಉಪಕರಣಗಳ ಪ್ರಾರಂಭ ಮತ್ತು ನಿಲುಗಡೆ ನಿಯಂತ್ರಣಕ್ಕಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.
ಸರ್ಕ್ಯೂಟ್ ಪರೀಕ್ಷೆ ಮತ್ತು ಡೀಬಗ್ ಮಾಡುವುದು: ಸರ್ಕ್ಯೂಟ್ ಪರೀಕ್ಷೆ ಮತ್ತು ಡೀಬಗ್ ಮಾಡುವ ಸಮಯದಲ್ಲಿ, ಪರೀಕ್ಷೆ ಮತ್ತು ವಿಶ್ಲೇಷಣೆಗಾಗಿ ವಿಭಿನ್ನ ಸರ್ಕ್ಯೂಟ್ ಮಾರ್ಗಗಳನ್ನು ಆಯ್ಕೆ ಮಾಡಲು ಹಸ್ತಚಾಲಿತ ರಿವರ್ಸಿಂಗ್ ಸ್ವಿಚ್ಗಳನ್ನು ಬಳಸಬಹುದು.
