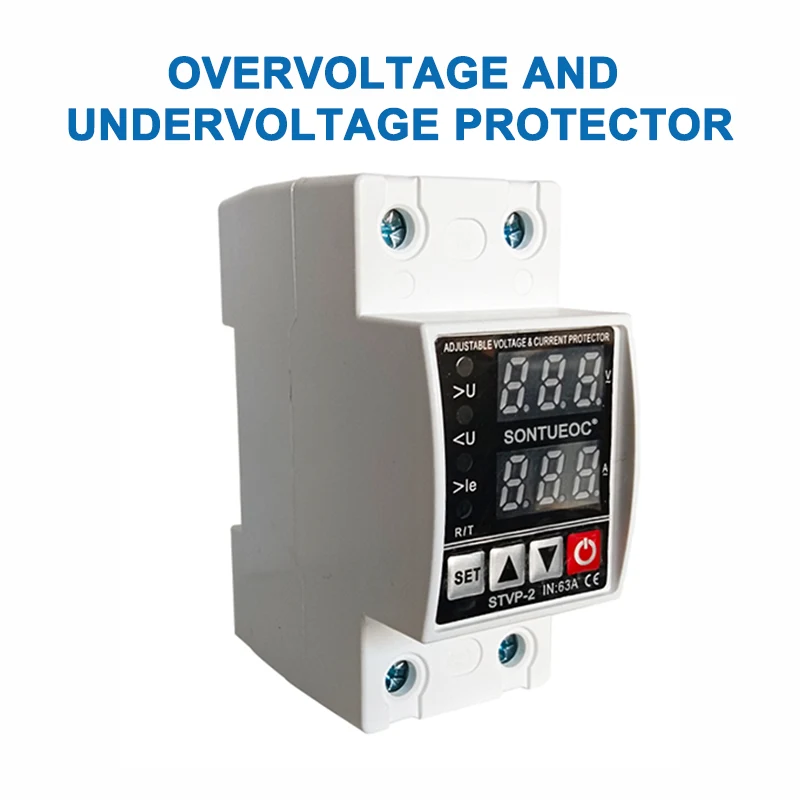

ಓವರ್ವೋಲ್ಟೇಜ್ ಮತ್ತು ಅಂಡರ್ವೋಲ್ಟೇಜ್ ಪ್ರೊಟೆಕ್ಟರ್ಗಳು ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ವೋಲ್ಟೇಜ್ ನಿಗದಿತ ಮೌಲ್ಯವನ್ನು ಮೀರದಂತೆ ತಡೆಯಲು ಬಳಸುವ ರಕ್ಷಣಾತ್ಮಕ ಸಾಧನವಾಗಿದೆ. ಅಂಡರ್ವೋಲ್ಟೇಜ್ ಪ್ರೊಟೆಕ್ಟರ್ ಎನ್ನುವುದು ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ವೋಲ್ಟೇಜ್ ತುಂಬಾ ಕಡಿಮೆಯಾಗುವುದನ್ನು ತಡೆಯಲು ಮತ್ತು ಉಪಕರಣಗಳಿಗೆ ಹಾನಿಯಾಗದಂತೆ ಅಥವಾ ಸರಿಯಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಲು ವಿಫಲವಾಗುವುದನ್ನು ತಡೆಯಲು ಬಳಸುವ ರಕ್ಷಣಾತ್ಮಕ ಸಾಧನವಾಗಿದೆ.
ಉತ್ಪನ್ನ ನಿಯತಾಂಕಗಳು:

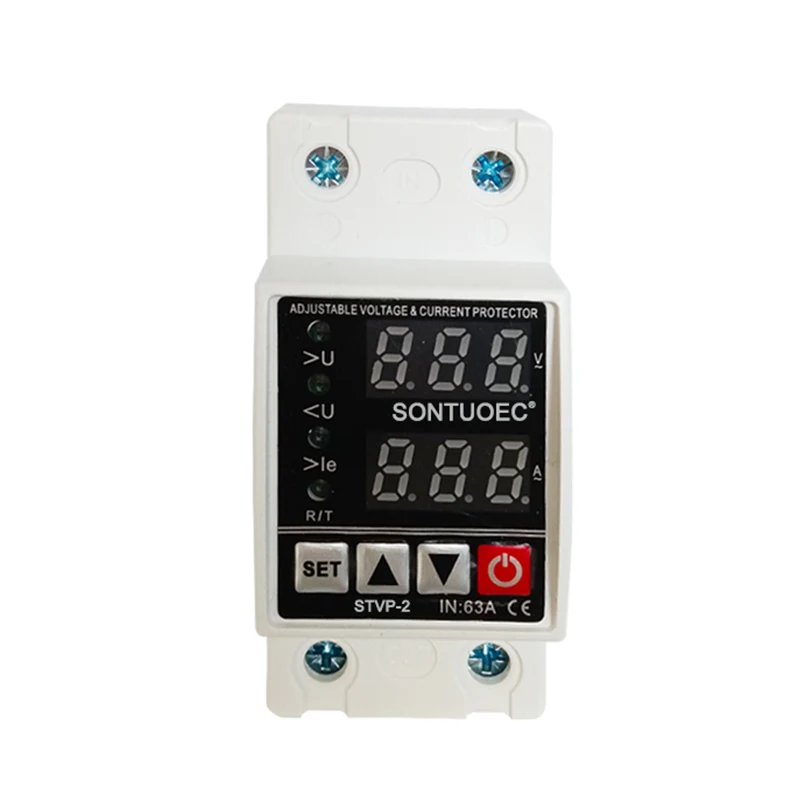

ಮಾದರಿ ಸಂಖ್ಯೆ | ಎಸ್ಟಿವಿಪಿ -2 |
ವಿದ್ಯುತ್ ಸರಬರಾಜು | 230 ವಿಎಸಿ 50/60 ಹೆಚ್ z ್ |
ಗರಿಷ್ಠ. ಲೋಡಿಂಗ್ ಅಧಿಕಾರ | 1 ~ 63 ಎ ಹೊಂದಾಣಿಕೆ (ಡೀಫಾಲ್ಟ್: 63 ಎ) |
ಅತಿ ವೋಲ್ಟ್ ಸಂರಕ್ಷಣಾ ಮೌಲ್ಯ ಶ್ರೇಣಿ | 230 ವಿ ~ 300 ~ ಆಫ್ (ಡೀಫಾಲ್ಟ್: 270 ವಿ) |
ಅತಿ ವೋಲ್ಟ್ ಚೇತರಿಕೆ ವೋಲ್ಟೇಜ್ ಶ್ರೇಣಿ | 225 ವಿ-295 ವಿ (ಡೀಫಾಲ್ಟ್: 250 ವಿ) |
ಅತಿ ವೋಲ್ಟ್ ರಕ್ಷಣೆ ಕ್ರಿಯಾ ಸಮಯ | 0.1 ಸೆ ~ 30 ಸೆ (ಡೀಫಾಲ್ಟ್ ಮೌಲ್ಯ: 0.5 ಸೆ) |
ಓವರ್-ವೋಲ್ಟೇಜ್ ಆರ್ ಎಕ್ವೆರಿ ವಿಳಂಬ ಸಮಯ | 1 ಸೆ ~ 500 ಸೆ (ಡೀಫಾಲ್ಟ್: 30 ಸೆ) |
ಕಡಿಮೆ ವೋಲ್ಟೇಜ್ ಸಂರಕ್ಷಣಾ ಮೌಲ್ಯ ಶ್ರೇಣಿ | 140 ವಿ-210 ವಿ --ಆಫ್ (ಡೀಫಾಲ್ಟ್: 170 ವಿ) |
ಕಡಿಮೆ ವೋಲ್ಟೇಜ್ ಚೇತರಿಕೆ ವೋಲ್ಟೇಜ್ ಶ್ರೇಣಿ | 145 ವಿ-215 ವಿ (ಡೀಫಾಲ್ಟ್: 190 ವಿ) |
ಕಡಿಮೆ ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ ಕ್ರಿಯಾ ಸಮಯ | 0.1 ಸೆ ~ 30 ಸೆ (ಡೀಫಾಲ್ಟ್: 0.5 ಸೆ) |
ಅಂಡರ್-ವೋಲ್ಟೇಜ್ ಆರ್ ಎಕೋವರಿ ವಿಳಂಬ ಸಮಯ | 1 ಸೆ ~ 500 ಸೆ (ಡೀಫಾಲ್ಟ್: 30 ಸೆ) |
ಅತಿ ನಾಜೂಕಿನ ಹೊಂದಾಣಿಕೆ ಶ್ರೇಣಿ | 1-40 ಎ (ಡೀಫಾಲ್ಟ್ 20 ಎ) 1-63 ಎ (ಡೀಫಾಲ್ಟ್: 40 ಎ) |
ಅತಿ ನಾಜೂಕಿನ ಕಾರ್ಯ ಶ್ರೇಣಿ | 0.1 ~ 30 ಸೆಕೆಂಡ್ (ಡೀಫಾಲ್ಟ್: 0.5 ಸೆ) |
ಓವರ್-ಕರೆಂಟ್ ಆರ್ ಎಕೋವರಿ ವಿಳಂಬ ಸಮಯ | 1 ಸೆ ~ 500 ಸೆ (ಡೀಫಾಲ್ಟ್: 30 ಸೆ) |
ಪವರ್-ಆನ್ ವಿಳಂಬ ಕಾಲ | 1 ಸೆ ~ 500 ಸೆ (ಡೀಫಾಲ್ಟ್: 10 ಸೆ) |
ಅಧಿಕಾರ ಸೇವನೆ | <2W |
ವಿದ್ಯುತ್ಪ್ರವಾಹ ಯಂತ್ರೋಪಕರಣಗಳ ಜೀವನ | 100,000 ಬಾರಿ |

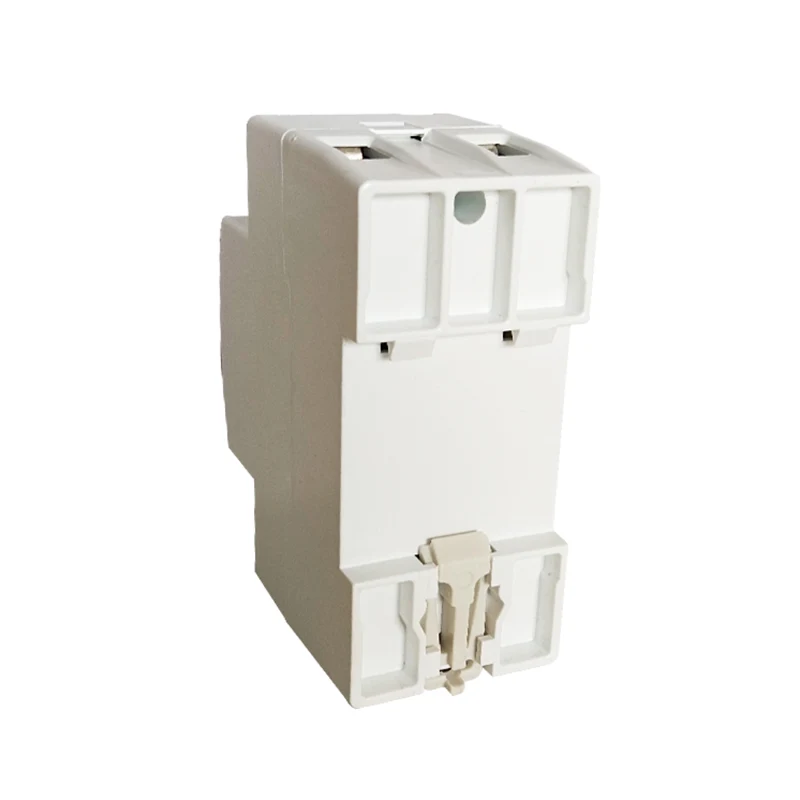

ಸ್ಥಾಪನೆ | 35 ಎಂಎಂ ದಿನ್ ರೈಲು |
ಮೂರು-ಹಂತದ ಬ್ಯಾಲೆನ್ಸ್ ಚಲನೆಯ ಸಮಯ
ಇಲ್ಲ. |
ಸೆಟ್ಟಿಂಗ್ ಪ್ರವಾಹದ ಸಮಯಗಳು |
ಚಲನೆಯ ಸಮಯ |
ಪ್ರಾರಂಭ ಸ್ಥಿತಿ |
ಸುತ್ತುವರಿದ ಉಷ್ಣ |
||
1 |
1.05 |
> 2 ಹೆಚ್ |
ಶೀತಗ ರಾಜ್ಯ |
20 ± 5oc |
||
2 |
1.2 |
<2 ಗ |
ಶಾಖ ಸ್ಥಿತಿ (ನಂ .1 ಪರೀಕ್ಷೆಯನ್ನು ಅನುಸರಿಸಿ) |
|||
3 |
1.5 |
<4 ನಿಮಿಷ |
||||
4 |
7.2 |
10 ಎ |
2 ಎಸ್ <ಟಿಪಿ ≤10 ಎಸ್ |
≤63a |
ಶೀತಗ ರಾಜ್ಯ |
|
10 |
4 ಎಸ್ <ಟಿಪಿ ಯುಎಸ್ 10 ಗಳು |
> 63 ಎ |
ಹಂತ-ಕಳೆದುಕೊಳ್ಳುವ ಚಲನೆಯ ಗುಣಲಕ್ಷಣ
ಇಲ್ಲ. |
ಸೆಟ್ಟಿಂಗ್ ಪ್ರವಾಹದ ಸಮಯಗಳು |
ಚಲನೆಯ ಸಮಯ |
ಪ್ರಾರಂಭ ಸ್ಥಿತಿ |
ಸುತ್ತುವರಿದ ಉಷ್ಣ |
|
ಯಾವುದೇ ಎರಡು ಹಂತಗಳು |
ಮತ್ತೊಂದು ಹಂತ |
||||
1 |
1 |
0.9 |
> 2 ಹೆಚ್ |
ಶೀತಗ ರಾಜ್ಯ |
20 ± 5oc |
2 |
1.15 |
0 |
<2 ಗ |
ಶಾಖ ಸ್ಥಿತಿ (ನಂ .1 ಪರೀಕ್ಷೆಯನ್ನು ಅನುಸರಿಸಿ) |
ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ:
ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಮೇಲ್ವಿಚಾರಣೆ ಮಾಡುವ ಮೂಲಕ, ವೋಲ್ಟೇಜ್ ನಿಗದಿತ ಮೌಲ್ಯಕ್ಕಿಂತ ಕಡಿಮೆಯಾದಾಗ, ಕಡಿಮೆ ವೋಲ್ಟೇಜ್ ಪ್ರೊಟೆಕ್ಟರ್ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ ಅಥವಾ ಅಂಡರ್ವೋಲ್ಟೇಜ್ನಿಂದಾಗಿ ಉಪಕರಣಗಳು ಹಾನಿಯಾಗದಂತೆ ಅಥವಾ ಸಾಮಾನ್ಯವಾಗಿ ಕೆಲಸ ಮಾಡಲು ಸಾಧ್ಯವಾಗದಂತೆ ತಡೆಯಲು ಇತರ ರಕ್ಷಣಾತ್ಮಕ ಕ್ರಮಗಳನ್ನು ತೆಗೆದುಕೊಳ್ಳುತ್ತದೆ.
ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶ:
ವಿದ್ಯುತ್ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆ, ಕೈಗಾರಿಕಾ ಯಾಂತ್ರೀಕೃತಗೊಂಡ ನಿಯಂತ್ರಣ ವ್ಯವಸ್ಥೆ, ಗೃಹೋಪಯೋಗಿ ವಸ್ತುಗಳು ಮತ್ತು ಮುಂತಾದ ಸ್ಥಿರ ವೋಲ್ಟೇಜ್ ಪೂರೈಕೆಯ ಅಗತ್ಯವಿರುವ ವಿವಿಧ ಸಂದರ್ಭಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.
ವೈಶಿಷ್ಟ್ಯಗಳು:
ಹೆಚ್ಚಿನ ಸಂವೇದನೆ, ನಿಖರವಾದ ಕ್ರಿಯೆ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ ರಕ್ಷಣೆಯಿಂದ ನಿರೂಪಿಸಲ್ಪಟ್ಟಿದೆ.
ಇದು ಉಪಕರಣಗಳನ್ನು ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ಹಾನಿಯಿಂದ ರಕ್ಷಿಸುತ್ತದೆ ಮತ್ತು ಸ್ಥಿರ ವೋಲ್ಟೇಜ್ ಪರಿಸರದಡಿಯಲ್ಲಿ ಉಪಕರಣಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತಿದೆಯೆ ಎಂದು ಖಚಿತಪಡಿಸುತ್ತದೆ.
ಗಮನಿಸಿ: ನೀವು ಮೊದಲು ಉತ್ಪನ್ನವನ್ನು ಸಂಪರ್ಕಿಸಿದಾಗ, ನೀವು ಸುಮಾರು 10 ಸೆಕೆಂಡ್ (ಪವರ್-ಆನ್ ವಿಳಂಬ ಸಮಯ: 1 ಎಸ್ ~ 50 0 ಸೆ (ಡೀಫಾಲ್ಟ್: 10 ಸೆ)) ಕಾಯಬೇಕಾಗುತ್ತದೆ, ಕೆಂಪು ಬೆಳಕು ಆಫ್ ಮಾಡಿದ ನಂತರ, ಉತ್ಪನ್ನವು ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ.
ಪ್ರತ್ಯೇಕ ಓವರ್ವೋಲ್ಟೇಜ್ ಮತ್ತು ಅಂಡರ್ವೋಲ್ಟೇಜ್ ಪ್ರೊಟೆಕ್ಟರ್ಗಳ ಜೊತೆಗೆ, ಓವರ್ವೋಲ್ಟೇಜ್ ಮತ್ತು ಅಂಡರ್ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ ಎರಡನ್ನೂ ಒದಗಿಸುವ ಸಂಯೋಜಿತ ರಕ್ಷಕಗಳಿವೆ. ಈ ಸಂಯೋಜಿತ ರಕ್ಷಕರು ಸಾಮಾನ್ಯವಾಗಿ ಹೆಚ್ಚು ವಿಸ್ತಾರವಾದ ರಕ್ಷಣಾ ಗುಣಲಕ್ಷಣಗಳನ್ನು ಹೊಂದಿರುತ್ತಾರೆ ಮತ್ತು ಒಂದೇ ಸಮಯದಲ್ಲಿ ಅನೇಕ ವೋಲ್ಟೇಜ್ ವೈಪರೀತ್ಯಗಳಿಗೆ ಪ್ರತಿಕ್ರಿಯಿಸುವ ಸಾಮರ್ಥ್ಯ ಹೊಂದಿದ್ದಾರೆ, ಇದು ಸರ್ಕ್ಯೂಟ್ಗಳು ಮತ್ತು ಸಲಕರಣೆಗಳಿಗೆ ಹೆಚ್ಚು ಸಮಗ್ರ ರಕ್ಷಣೆ ನೀಡುತ್ತದೆ.
