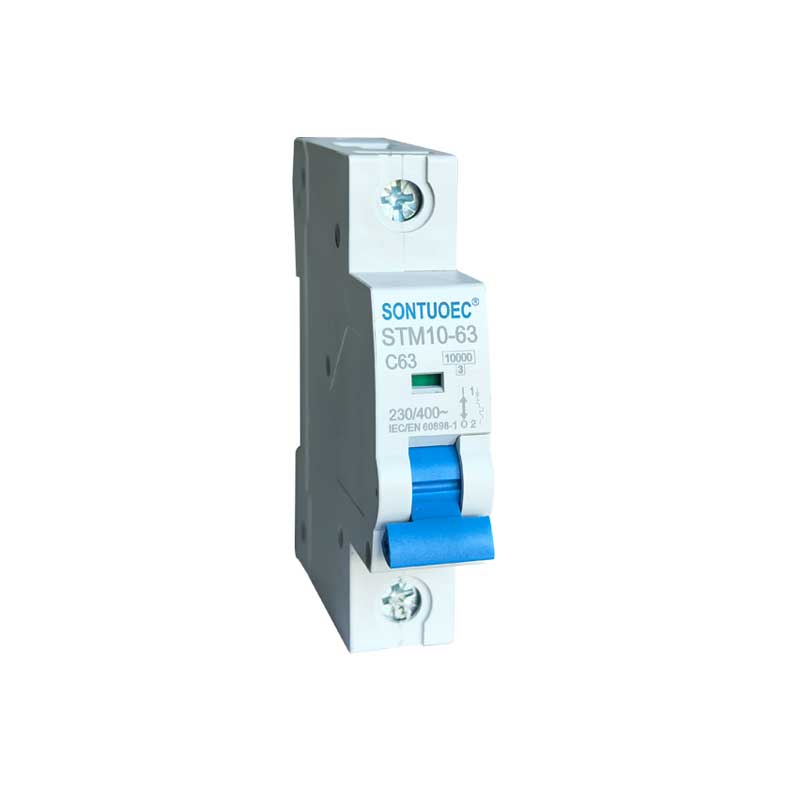

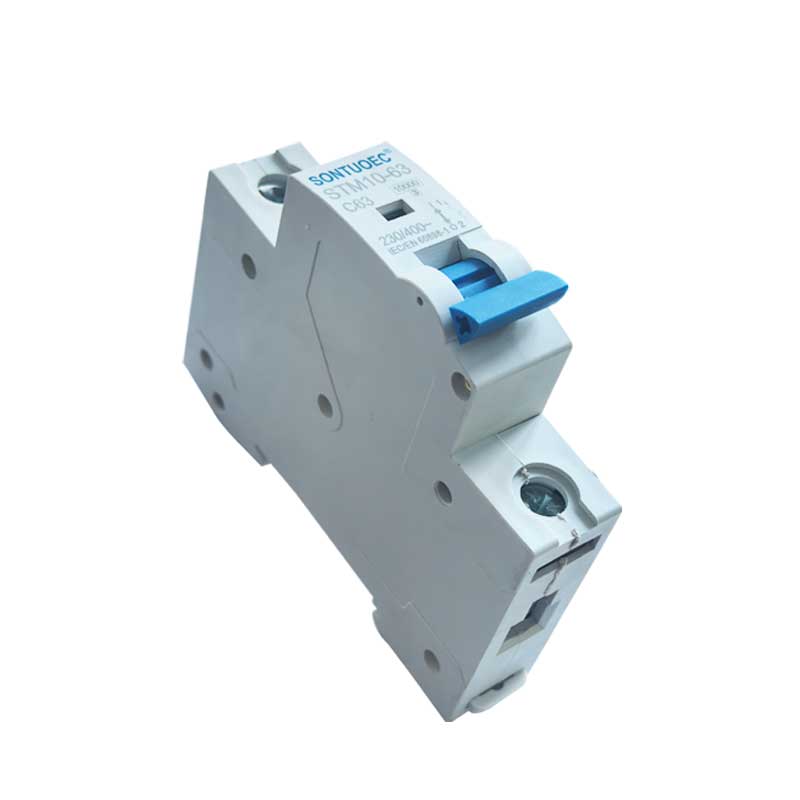

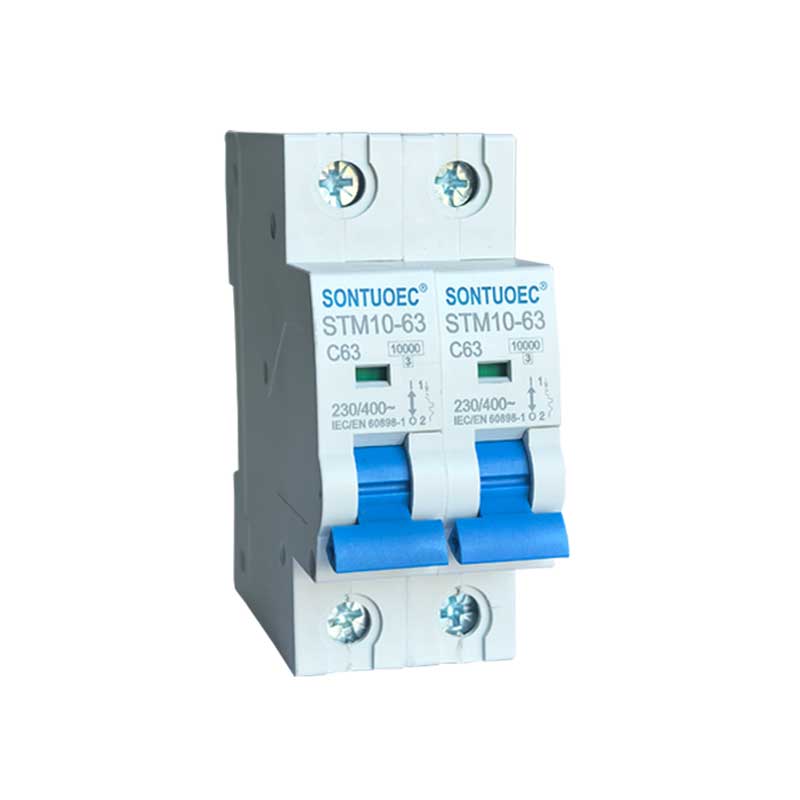

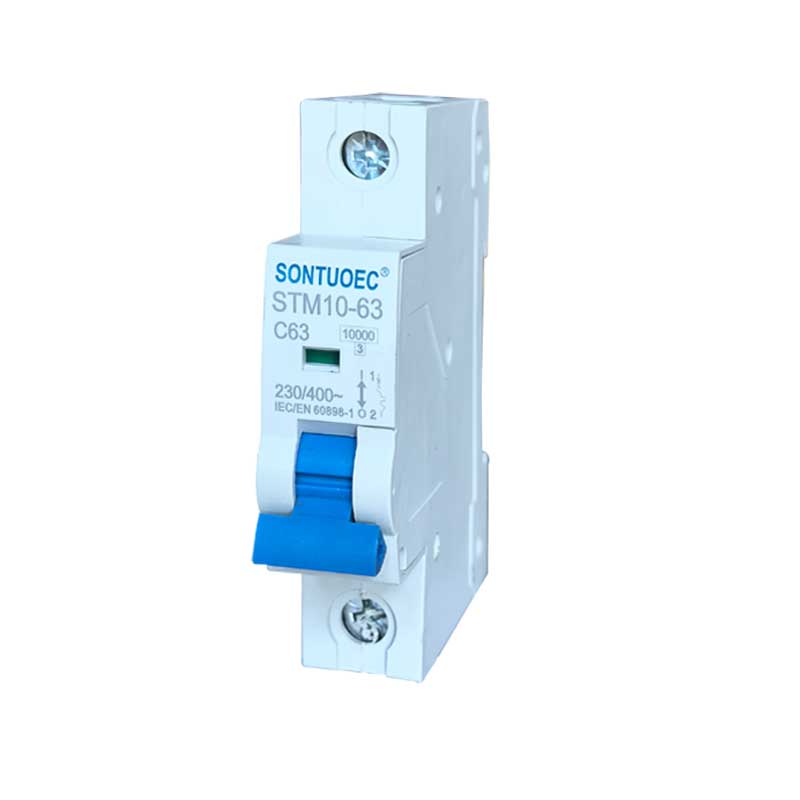

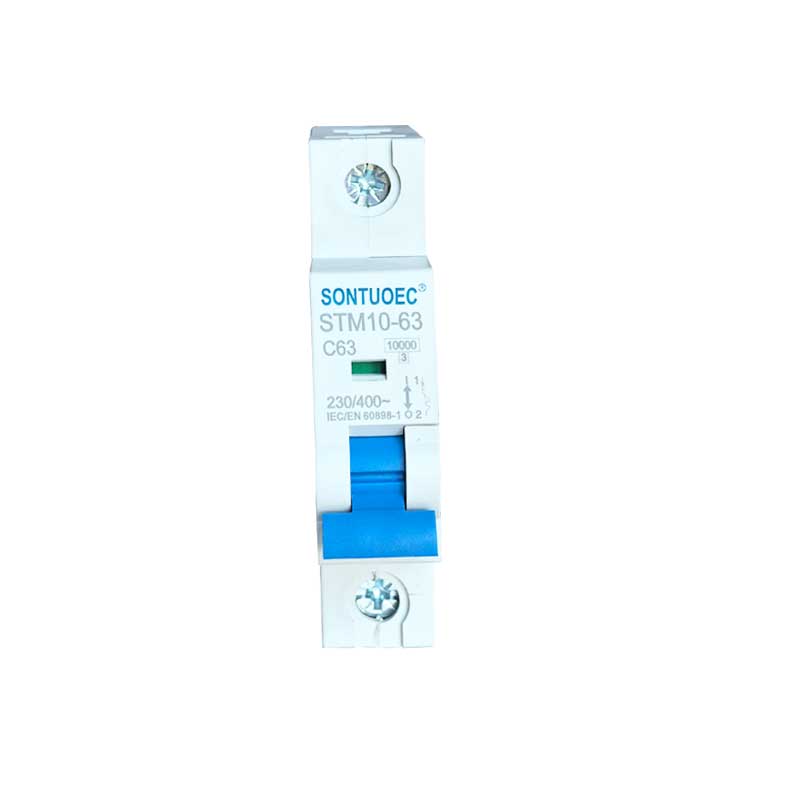

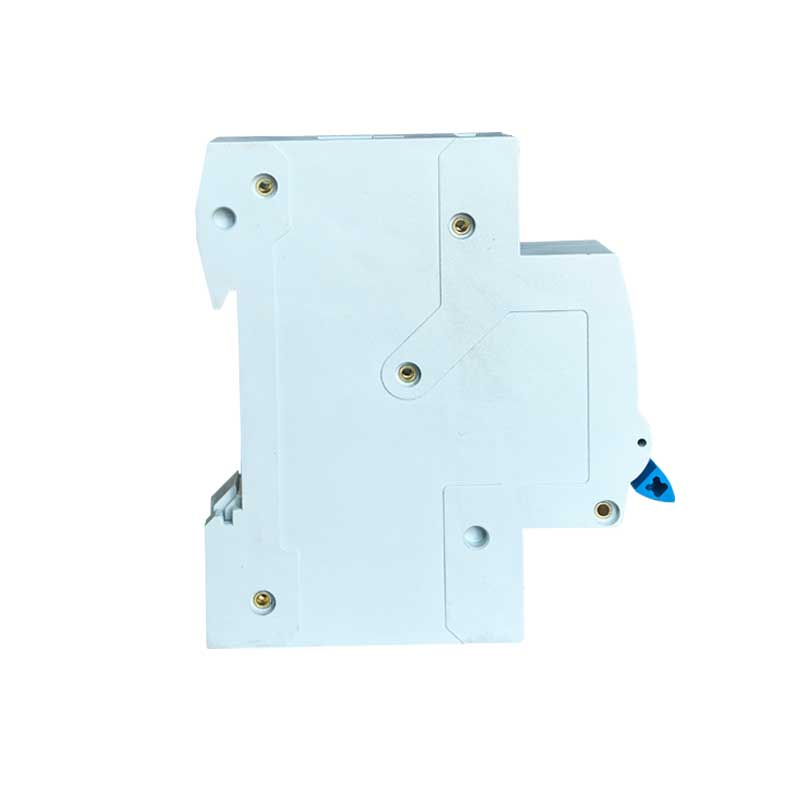

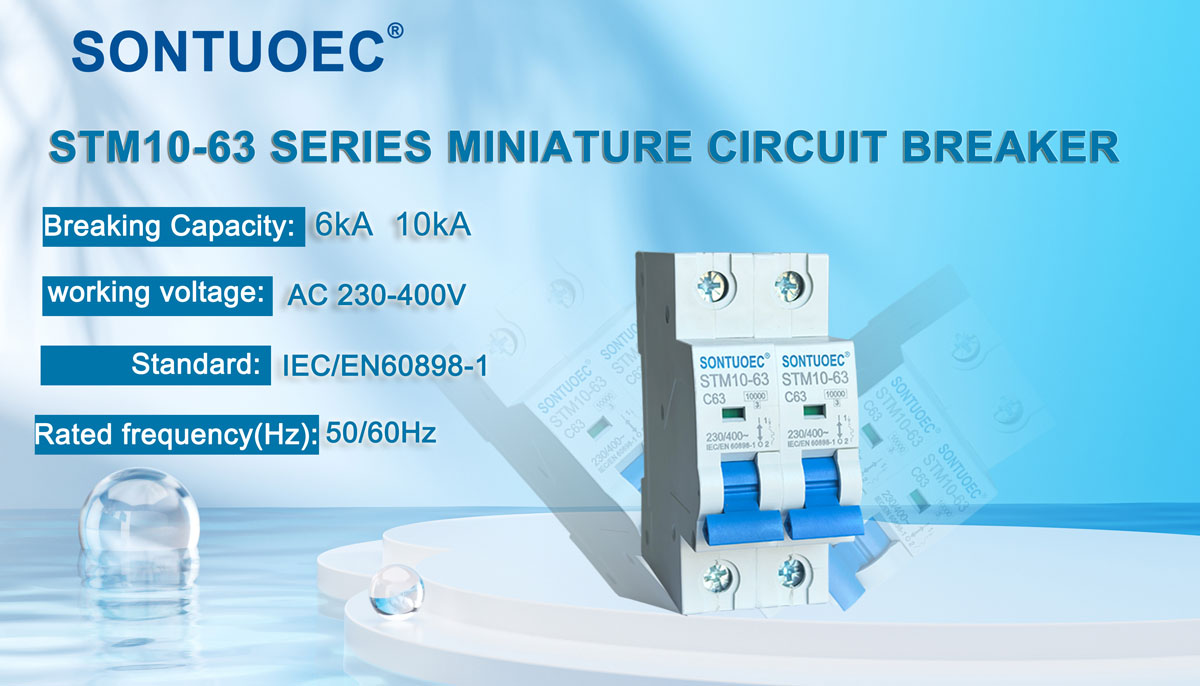

Sontuoec ಫ್ಯಾಕ್ಟರಿ ನೇರ ಮಾರಾಟ MCB Stm10-63 ಸರಣಿ 6ka ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

SONTUOEC ವಿವಿಧ ಸಣ್ಣ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ಉತ್ಪಾದನೆಯಲ್ಲಿ ಪರಿಣತಿ ಹೊಂದಿರುವ ಚೀನೀ ಪೂರೈಕೆದಾರರು/ತಯಾರಕರಲ್ಲಿ ಒಬ್ಬರು STM10-63 ಸರಣಿಯ ಹೆಚ್ಚಿನ ಬ್ರೇಕಿಂಗ್ ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ರಚನೆಯು ಸುಧಾರಿತ, ಕಾರ್ಯಕ್ಷಮತೆಯ ವಿಶ್ವಾಸಾರ್ಹತೆ, ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯದ ಹೆಚ್ಚಿನ, ನೋಟ ಸೊಗಸಾದ ಮತ್ತು ಅದರ ಶೆಲ್ ಮತ್ತು ಭಾಗಗಳು ಪ್ರಭಾವದ ಪ್ರತಿರೋಧ, ಬಲವಾದ ಜ್ವಾಲೆಯ-ರೆಟಾರ್ಡ್ ಹೊಂದಿರುವ ವಸ್ತುಗಳಿಂದ ಮಾಡಲ್ಪಟ್ಟಿದೆ. ಇದು 50 ಅಥವಾ 60 ಆವರ್ತನ, Ue 400V ಮತ್ತು ಕೆಳಗಿನ, Ui 63A ಮತ್ತು ಕೆಳಗಿನ ಪವರ್ ಸಿಸ್ಟಮ್‌ಗೆ ಸೂಕ್ತವಾಗಿದೆ. ಇದು ಮುಖ್ಯವಾಗಿ ಕಚೇರಿ ಕಟ್ಟಡ, ನಿವಾಸ, ಬೆಳಕು, ವಿದ್ಯುತ್ ವಿತರಣೆ ಮತ್ತು ಓವರ್ಲೋಡ್ ಮತ್ತು ಉಪಕರಣಗಳ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಗಾಗಿ ಅನ್ವಯಿಸುತ್ತದೆ. ಸಾಮಾನ್ಯವಾಗಿ, ಇದನ್ನು ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ ಆಗಾಗ್ಗೆ ವರ್ಗಾವಣೆಯಾಗಿಯೂ ಬಳಸಬಹುದು. ಇದು IEC60898.1 ಮತ್ತು GB10963.1 ಮಾನದಂಡಗಳಿಗೆ ಅನುಗುಣವಾಗಿದೆ

ಮಾದರಿ:STM10-63

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ವಿಶೇಷಣಗಳು:

	ಪ್ರಮಾಣಿತ		IEC/EN 60898-1
ಎಲೆಕ್ಟ್ರಿಕಲ್	ಪ್ರಸ್ತುತದಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾಗಿದೆ	A	1,2,4,6,10,16,20,25,32,40,50,63A
ವೈಶಿಷ್ಟ್ಯಗಳು	ಧ್ರುವಗಳು	P	1,2,3,4
	ರೇಟ್ ವೋಲ್ಟೇಜ್ Ue	V	AC 230, 400
	ನಿರೋಧನ ವೋಲ್ಟೇಜ್ Ui	V	500
	ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ	Hz	50/60
	ರೇಟ್ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ	A	3000, 4500, 6000
	ರೇಟ್ ಮಾಡಲಾದ ಉದ್ವೇಗ ತಡೆದುಕೊಳ್ಳುವ ವೋಲ್ಟೇಜ್(1.2/50)Uimp	V	4000
	1 ನಿಮಿಷಕ್ಕೆ ind.Freq. ನಲ್ಲಿ ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಪರೀಕ್ಷಾ ವೋಲ್ಟೇಜ್	ಕೆವಿ	2
	ಮಾಲಿನ್ಯ ಪದವಿ		2
	ಥರ್ಮೋ-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಬಿಡುಗಡೆ ಗುಣಲಕ್ಷಣ		ಬಿ,ಸಿ,ಡಿ
ಯಾಂತ್ರಿಕ	ವಿದ್ಯುತ್ ಜೀವನ	t	4000
ವೈಶಿಷ್ಟ್ಯಗಳು	ಯಾಂತ್ರಿಕ ಜೀವನ	t	10000
	ರಕ್ಷಣೆ ಪದವಿ		IP20
	ಸೆಟ್ಟಿಂಗ್ಗಾಗಿ ಉಲ್ಲೇಖ ತಾಪಮಾನ	ºC	30
	ಉಷ್ಣ ಅಂಶದ	ºC	30
	ಸುತ್ತುವರಿದ ತಾಪಮಾನ	ºC	-5~+40(ವಿಶೇಷ ಅಪ್ಲಿಕೇಶನ್ ದಯವಿಟ್ಟು ನೋಡಿ
	(ದೈನಂದಿನ ಸರಾಸರಿ ≤35ºC ನೊಂದಿಗೆ)	ºC	ತಾಪಮಾನ ಪರಿಹಾರ ತಿದ್ದುಪಡಿ)
	ಶೇಖರಣಾ ತಾಪಮಾನ	ºC	-25~+70

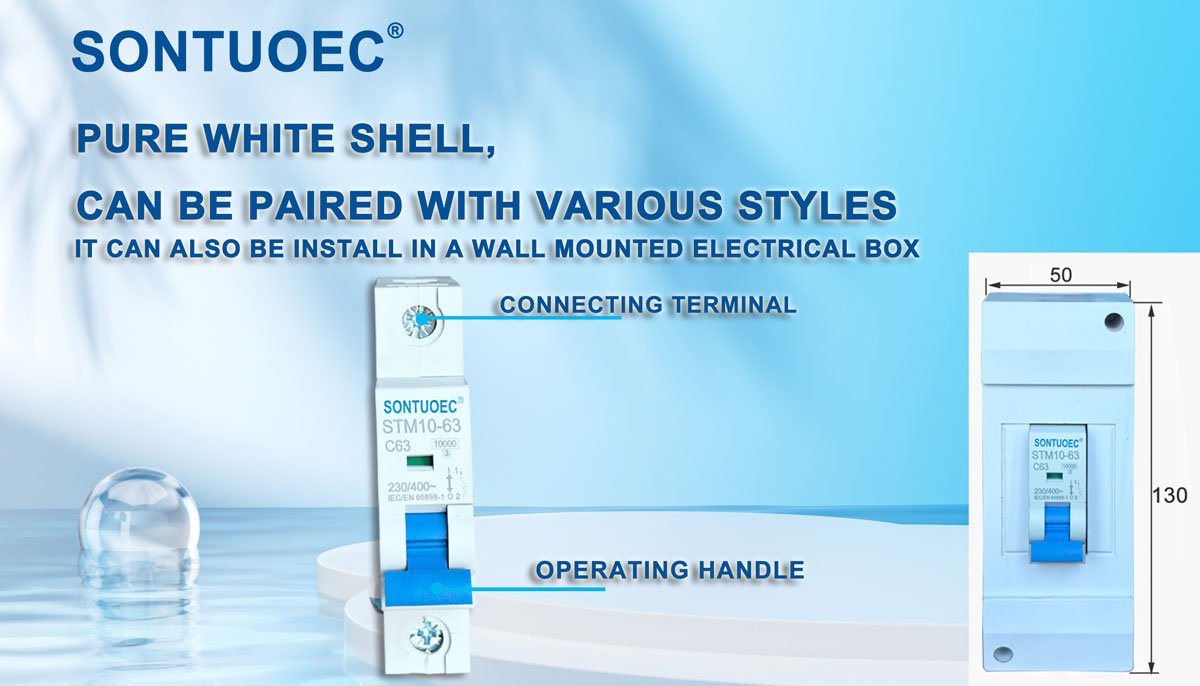

ಅನುಸ್ಥಾಪನೆ	ಟರ್ಮಿನಲ್ ಸಂಪರ್ಕದ ಪ್ರಕಾರ		ಕೇಬಲ್/ಪಿನ್ ಮಾದರಿಯ ಬಸ್ಬಾರ್
	ಕೇಬಲ್‌ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಗೆ	ಮಿಮೀ2	25
	ಕೇಬಲ್‌ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಗೆ	AWG	3 ಜುಲೈ 18 ನೇ
	ಬಸ್‌ಬಾರ್‌ಗಾಗಿ ಥರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಭಾಗ	ಮಿಮೀ2	25
	ಬಸ್‌ಬಾರ್‌ಗಾಗಿ ಥರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಭಾಗ	AWG	3 ಜುಲೈ 18 ನೇ
	ಟಾರ್ಕ್ ಅನ್ನು ಬಿಗಿಗೊಳಿಸುವುದು	N*m	2
	ಟಾರ್ಕ್ ಅನ್ನು ಬಿಗಿಗೊಳಿಸುವುದು	ಇನ್-ಪೌಂಡ್	18
	ಆರೋಹಿಸುವಾಗ		DIN ರೈಲಿನಲ್ಲಿ EN 60715(35mm) ವೇಗದ ಕ್ಲಿಪ್ ಸಾಧನದ ಮೂಲಕ
	ಸಂಪರ್ಕ		ಮೇಲಿನಿಂದ ಮತ್ತು ಕೆಳಗಿನಿಂದ

STM10-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ನ ಮುಖ್ಯ ಕಾರ್ಯಗಳು

1. ಓವರ್‌ಲೋಡ್ ರಕ್ಷಣೆ: ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿನ ಪ್ರವಾಹವು MCB ಯ ರೇಟ್ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, STM10-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಉಪಕರಣಗಳು ಅಧಿಕ ಬಿಸಿಯಾಗುವುದನ್ನು ತಡೆಯಲು ನಿಗದಿತ ಸಮಯದೊಳಗೆ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

2.ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ: ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಸಂಭವಿಸಿದಾಗ, STM10-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಉಪಕರಣಗಳಿಗೆ ಹಾನಿಯಾಗದಂತೆ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹವನ್ನು ತಡೆಯಲು ತಕ್ಷಣವೇ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

3.ಲೀಕೇಜ್ ರಕ್ಷಣೆ (ಕೆಲವು MCB ಗಳು ಈ ಕಾರ್ಯವನ್ನು ಹೊಂದಿವೆ): ಸೋರಿಕೆ ರಕ್ಷಣೆ ಹೊಂದಿರುವ MCB ಗಳಿಗೆ, ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಸೋರಿಕೆ ಇದ್ದಾಗ, STM10-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತ್ವರಿತವಾಗಿ ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

MCB ಗಳ ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

MCBಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಅಥವಾ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಟ್ರಿಪ್ ಡಿಟೆಕ್ಟರ್ ಅನ್ನು ಒಳಗಡೆ ಹೊಂದಿರುತ್ತವೆ, ಇದನ್ನು ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಪ್ರವಾಹದಲ್ಲಿನ ಬದಲಾವಣೆಗಳನ್ನು ಪತ್ತೆಹಚ್ಚಲು ಬಳಸಲಾಗುತ್ತದೆ. ಪ್ರವಾಹವು ಅಸಹಜವಾದಾಗ, ಸ್ಟ್ರೈಕರ್ MCB ಯ ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ STB1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತ್ವರಿತವಾಗಿ ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

1.ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಸ್ಟ್ರೈಕರ್: ಇದು ಟ್ರಿಪ್ಪಿಂಗ್ ಅನ್ನು ಪ್ರಚೋದಿಸಲು ವಾಹಕದ ಮೂಲಕ ಪ್ರಸ್ತುತ ಹಾದುಹೋದಾಗ ಉತ್ಪತ್ತಿಯಾಗುವ ಶಾಖವನ್ನು ಬಳಸಿಕೊಳ್ಳುತ್ತದೆ. ಪ್ರಸ್ತುತವು ತುಂಬಾ ದೊಡ್ಡದಾದಾಗ, ವಾಹಕವು ಬಿಸಿಯಾಗುತ್ತದೆ, ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಸ್ಟ್ರೈಕರ್ನ ಒಳಗಿನ ಬೈಮೆಟಲ್ ಬಾಗಲು ಕಾರಣವಾಗುತ್ತದೆ, ಹೀಗಾಗಿ ಟ್ರಿಪ್ಪಿಂಗ್ ಯಾಂತ್ರಿಕತೆಯನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ.

2.ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸ್ಟ್ರೈಕರ್: ಇದು ಪ್ರಸ್ತುತ ಬದಲಾವಣೆಗಳನ್ನು ಪತ್ತೆಹಚ್ಚಲು ಮತ್ತು ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನದ ಕ್ರಿಯೆಯನ್ನು ನಿಯಂತ್ರಿಸಲು ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳನ್ನು ಬಳಸಿಕೊಳ್ಳುತ್ತದೆ. ಅಸಹಜ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆಹಚ್ಚಿದಾಗ, ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸ್ಟ್ರೈಕರ್ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಲು ಟ್ರಿಪ್ಪಿಂಗ್ ಯಾಂತ್ರಿಕತೆಗೆ ಸಂಕೇತವನ್ನು ಕಳುಹಿಸುತ್ತದೆ.

MCB ಯ ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶಗಳು

ಅಸಹಜ ಪ್ರವಾಹಗಳಿಂದ ಉಂಟಾಗುವ ಹಾನಿಯಿಂದ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಉಪಕರಣಗಳನ್ನು ರಕ್ಷಿಸಲು ವಸತಿ, ವಾಣಿಜ್ಯ ಮತ್ತು ಕೈಗಾರಿಕಾ ಪ್ರದೇಶಗಳಲ್ಲಿ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ MCB ಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಅವುಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ವಿತರಣಾ ಪೆಟ್ಟಿಗೆಗಳು, ಸ್ವಿಚ್ಬೋರ್ಡ್ಗಳು ಅಥವಾ ನಿಯಂತ್ರಣ ಕ್ಯಾಬಿನೆಟ್ಗಳಲ್ಲಿ ಸ್ಥಾಪಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ನ ಮುಖ್ಯ ಸ್ವಿಚ್ ಅಥವಾ ಶಾಖೆಯ ಸ್ವಿಚ್ ಆಗಿ ಬಳಸಲಾಗುತ್ತದೆ.

MCB ಗಳ ಆಯ್ಕೆ ಮತ್ತು ಸ್ಥಾಪನೆ

1.ಆಯ್ಕೆ: MCB ಗಳನ್ನು ಆಯ್ಕೆಮಾಡುವಾಗ, ಸರ್ಕ್ಯೂಟ್ನ ದರದ ಪ್ರಸ್ತುತ, ವೋಲ್ಟೇಜ್ ಮಟ್ಟ, ರಕ್ಷಣೆ ಗುಣಲಕ್ಷಣಗಳು ಮತ್ತು ಸೋರಿಕೆ ರಕ್ಷಣೆ ಅಗತ್ಯವಿದೆಯೇ ಎಂದು ನೀವು ಅಂಶಗಳನ್ನು ಪರಿಗಣಿಸಬೇಕು. ಆಯ್ದ STB1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸ್ಥಳೀಯ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ಮಾನದಂಡಗಳು ಮತ್ತು ನಿಬಂಧನೆಗಳನ್ನು ಅನುಸರಿಸುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳುವುದು ಸಹ ಮುಖ್ಯವಾಗಿದೆ.

2.ಅನುಸ್ಥಾಪನೆ: STB1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ನಾಶಕಾರಿ ಅನಿಲಗಳಿಂದ ಮುಕ್ತವಾದ ಶುಷ್ಕ, ಗಾಳಿಯ ವಾತಾವರಣದಲ್ಲಿ ಸ್ಥಾಪಿಸಬೇಕು ಮತ್ತು ಅದನ್ನು ಸರಿಯಾಗಿ ಮತ್ತು ಸುರಕ್ಷಿತವಾಗಿ ವೈರ್ ಮಾಡಲಾಗಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ. ಅನುಸ್ಥಾಪನೆಯ ಸಮಯದಲ್ಲಿ, ಸಂಬಂಧಿತ ವಿದ್ಯುತ್ ಸುರಕ್ಷತೆ ನಿಯಮಗಳು ಮತ್ತು ಕಾರ್ಯಾಚರಣೆಯ ಕಾರ್ಯವಿಧಾನಗಳನ್ನು ಗಮನಿಸಬೇಕು.
