ಎಸ್‌ಟಿಸಿ-ಡಿ ಎಸಿ ಸಂಪರ್ಕ

ಎಸ್‌ಟಿಸಿ-ಡಿ ಎಸಿ ಕಾಂಟ್ಯಾಕ್ಟರ್ ಎನ್ನುವುದು ಎಸಿ ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ದೂರದಿಂದಲೇ ನಿಯಂತ್ರಿಸಲು ಮತ್ತು ಆಗಾಗ್ಗೆ ಆನ್ ಮಾಡಲು ಅಥವಾ ಆಫ್ ಮಾಡಲು ಬಳಸುವ ವಿದ್ಯುತ್ ಘಟಕವಾಗಿದೆ. ವಿದ್ಯುತ್ ಶಕ್ತಿ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ತೆರೆಯಲು ಮತ್ತು ನಿಯಂತ್ರಿಸಲು ಮತ್ತು ಕೈಗಾರಿಕಾ ಯಾಂತ್ರೀಕೃತಗೊಂಡಲ್ಲಿ ಮೋಟರ್‌ಗಳು, ಬೆಳಕು ಮತ್ತು ಇತರ ವಿದ್ಯುತ್ ಹೊರೆಗಳ ದೂರಸ್ಥ ನಿಯಂತ್ರಣಕ್ಕಾಗಿ ಇದನ್ನು ಮುಖ್ಯವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಪ್ರಸ್ತುತ (ಎಸಿ) ಸಂಪರ್ಕವನ್ನು ಪ್ರೇರೇಪಿಸುವುದು ಒಂದು ಪ್ರಮುಖ ವಿದ್ಯುತ್ ನಿಯಂತ್ರಣ ಸಾಧನವಾಗಿದೆ, ಇದು ವಿದ್ಯುತ್ ಶಕ್ತಿ ವ್ಯವಸ್ಥೆಯ ಕ್ಷೇತ್ರದಲ್ಲಿ ಮತ್ತು ಕೈಗಾರಿಕಾ ಸ್ವಯಂಚಾಲಿತ ಕ್ಷೇತ್ರದಲ್ಲಿ ಅಳಿಸಲಾಗದ ಪಾತ್ರವನ್ನು ವಹಿಸುತ್ತದೆ.

ಮಾದರಿ:STC-D

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ವಿಧ		ಎಸ್‌ಟಿಸಿ-ಡಿ 09	ಎಸ್‌ಟಿಸಿ-ಡಿ 12	ಎಸ್‌ಟಿಸಿ-ಡಿ 18	ಎಸ್‌ಟಿಸಿ-ಡಿ 25	ಎಸ್‌ಟಿಸಿ-ಡಿ 32	ಎಸ್‌ಟಿಸಿ-ಡಿ 40	ಎಸ್‌ಟಿಸಿ-ಡಿ 50	ಎಸ್‌ಟಿಸಿ-ಡಿ 65	ಎಸ್‌ಟಿಸಿ-ಡಿ 80	ಎಸ್‌ಟಿಸಿ-ಡಿ 95
ರೇಟ್ ಮಾಡಿದ ಕಾರ್ಯ ಪ್ರವಾಹ (ಎ)	ಎಸಿ 3	9	12	18	25	32	40	50	65	80	95
ರೇಟ್ ಮಾಡಿದ ಕಾರ್ಯ ಪ್ರವಾಹ (ಎ)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ಹಂತದ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಪವರ್ ರೇಟಿಂಗ್ ಮೋಟಾರ್ಸ್ 50/60Hz ಇಸಂಗೊರಿ ಎಸಿ -3	220/230 ವಿ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 ವಿ	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ವಿ	4	5.5	9	11	15	22	25	37	45	45
	500 ವಿ	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 ವಿ	5.5	7.5	10	15	18.5	30	33	37	45	55
ರೇಟ್ ಮಾಡಿದ ಶಾಖ ಪ್ರವಾಹ (ಎ)		20	20	32	40	50	60	80	80	125	125
ವಿದ್ಯುತ್ ಜೀವನ	ಎಸಿ 3 (ಎಕ್ಸ್ 104)	100	100	100	100	80	80	60	60	60	60
ವಿದ್ಯುತ್ ಜೀವನ	ಎಸಿ 4 (ಎಕ್ಸ್ 104)	20	20	20	20	20	15	15	15	10	10
ಯಾಂತ್ರಿಕ ಜೀವನ (x104)		1000	1000	1000	1000	800	800	800	800	600	600
ಸಂಪರ್ಕಗಳ ಸಂಖ್ಯೆ	3p+ಇಲ್ಲ					3p+nc+ಇಲ್ಲ
ಸಂಪರ್ಕಗಳ ಸಂಖ್ಯೆ	3p+nc					3p+nc+ಇಲ್ಲ

ರಚನೆ ಮತ್ತು ಕೆಲಸದ ತತ್ವ

ರಚನೆ: ಎಸ್‌ಟಿಸಿ-ಡಿ ಎಸಿ ಕಾಂಟ್ಯಾಕ್ಟರ್ ಮುಖ್ಯವಾಗಿ ವಿದ್ಯುತ್ಕಾಂತೀಯ ವ್ಯವಸ್ಥೆ (ಕಬ್ಬಿಣದ ಕೋರ್, ಕಾಯಿಲ್ ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಿಂಗ್, ಇತ್ಯಾದಿ ಸೇರಿದಂತೆ), ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆ (ಮುಖ್ಯ ಸಂಪರ್ಕ ಮತ್ತು ಸಹಾಯಕ ಸಂಪರ್ಕ ಸೇರಿದಂತೆ) ಮತ್ತು ಚಾಪವನ್ನು ನಂದಿಸುವ ಸಾಧನವನ್ನು ಒಳಗೊಂಡಿದೆ.

ಕೆಲಸದ ತತ್ವ: ಎಸ್‌ಟಿಸಿ-ಡಿ ಎಸಿ ಕಾಂಟಾಕ್ಟರ್‌ನ ಸುರುಳಿ ಶಕ್ತಿಯುತವಾದಾಗ, ಕಬ್ಬಿಣದ ಕೋರ್ ಆಯಸ್ಕಾಂತೀಯ ಕ್ಷೇತ್ರವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ, ಇದು ಆರ್ಮೇಚರ್ ಅನ್ನು ಆಕರ್ಷಿಸುತ್ತದೆ ಮತ್ತು ಸಂಪರ್ಕಗಳನ್ನು ಕಾರ್ಯನಿರ್ವಹಿಸಲು ಪ್ರೇರೇಪಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಮುಖ್ಯ ಸಂಪರ್ಕಗಳು ಮತ್ತು ಸಹಾಯಕ ಸಂಪರ್ಕಗಳು ಮುಚ್ಚಲ್ಪಡುತ್ತವೆ ಅಥವಾ ಸಂಪರ್ಕ ಕಡಿತಗೊಳ್ಳುತ್ತವೆ, ಹೀಗಾಗಿ ಸರ್ಕ್ಯೂಟ್‌ನ ಆನ್-ಆಫ್ ಅನ್ನು ನಿಯಂತ್ರಿಸುತ್ತದೆ. ಸಂಪರ್ಕಗಳನ್ನು ಹಾನಿಯಿಂದ ರಕ್ಷಿಸಲು ಸಂಪರ್ಕಗಳನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಿದಾಗ ಚಾಪವನ್ನು ನಂದಿಸಲು ARC ನಂದಿಸುವ ಸಾಧನವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ.

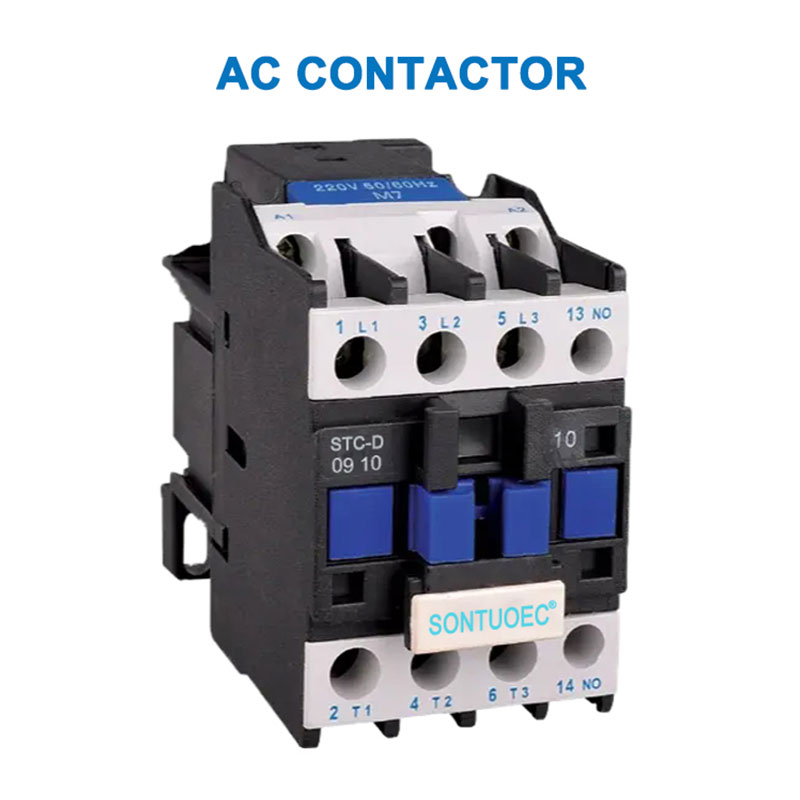

STC-D AC Contactor

ಪ್ರಕಾರಗಳು ಮತ್ತು ಗುಣಲಕ್ಷಣಗಳು

1. ಟೈಪ್ಸ್:

ಎಸ್‌ಟಿಸಿ-ಡಿ ಎಸಿ ಸಂಪರ್ಕಗಳನ್ನು ಕೈಗಾರಿಕಾ ಸಂಪರ್ಕಗಳು, ಕಟ್ಟಡ ಮತ್ತು ಮನೆಯ ಸಂಪರ್ಕಗಳಂತಹ ಅವುಗಳ ಬಳಕೆ ಮತ್ತು ಕಾರ್ಯಕ್ಷಮತೆಗೆ ಅನುಗುಣವಾಗಿ ವಿವಿಧ ಪ್ರಕಾರಗಳಾಗಿ ವಿಂಗಡಿಸಬಹುದು. ಸಾಮಾನ್ಯ ಮಾದರಿಗಳಲ್ಲಿ ಸಿಜೆ ಸರಣಿ (ಉದಾ. ಸಿಜೆಎಕ್ಸ್ 2 ಸರಣಿ, ಸಿಜೆ 20 ಸರಣಿ, ಸಿಜೆಟಿ 1 ಸರಣಿ) ಜೊತೆಗೆ ಎಬಿಬಿ, ಸೀಮೆನ್ಸ್, ಷ್ನೇಯ್ಡರ್ ಮತ್ತು ಇತರ ಬ್ರಾಂಡ್‌ಗಳ ಸರಣಿ ಉತ್ಪನ್ನಗಳು ಸೇರಿವೆ.

2.ಫೀಟರ್ಸ್:

ವಿಶ್ವಾಸಾರ್ಹ ಕೆಲಸ: ಎಸ್‌ಟಿಸಿ-ಡಿ ಎಸಿ ಸಂಪರ್ಕಕರು ಹೆಚ್ಚಿನ ಕೆಲಸದ ವಿಶ್ವಾಸಾರ್ಹತೆ ಮತ್ತು ಸ್ಥಿರತೆಯನ್ನು ಹೊಂದಿದ್ದಾರೆ ಮತ್ತು ದೊಡ್ಡ ಪ್ರವಾಹಗಳು ಮತ್ತು ವೋಲ್ಟೇಜ್‌ಗಳನ್ನು ತಡೆದುಕೊಳ್ಳಬಲ್ಲರು.

ಸ್ಥಿರ ಕಾರ್ಯಕ್ಷಮತೆ: ಇದರ ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯು ಉತ್ತಮ ವಿದ್ಯುತ್ ವಾಹಕತೆ ಮತ್ತು ಹೆಚ್ಚಿನ-ತಾಪಮಾನದ ಸವೆತ ಪ್ರತಿರೋಧವನ್ನು ಹೊಂದಿರುವ ಉತ್ತಮ-ಗುಣಮಟ್ಟದ ವಸ್ತುಗಳಿಂದ ಮಾಡಲ್ಪಟ್ಟಿದೆ.

ಅನುಕೂಲಕರ ನಿರ್ವಹಣೆ: ಎಸ್‌ಟಿಸಿ-ಡಿ ಎಸಿ ಸಂಪರ್ಕಕರು ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆಯನ್ನು ಹೊಂದಿದ್ದಾರೆ ಮತ್ತು ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭ.

ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶಗಳು

ಎಸ್‌ಟಿಸಿ-ಡಿ ಎಸಿ ಸಂಪರ್ಕಕರು ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳು, ಕೈಗಾರಿಕಾ ಯಾಂತ್ರೀಕೃತಗೊಂಡ, ಕಟ್ಟಡ ಮತ್ತು ಮನೆಯ ಎಲೆಕ್ಟ್ರಿಕ್‌ಗಳಲ್ಲಿ ವ್ಯಾಪಕ ಶ್ರೇಣಿಯ ಅನ್ವಯಿಕೆಗಳನ್ನು ಹೊಂದಿದ್ದಾರೆ. ಉದಾಹರಣೆಗೆ, ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯಲ್ಲಿ, ಮೋಟರ್‌ನ ಪ್ರಾರಂಭ-ನಿಲುಗಡೆ ಮತ್ತು ನಿರ್ದೇಶನ ಹಿಮ್ಮುಖವನ್ನು ನಿಯಂತ್ರಿಸಲು ಇದನ್ನು ಬಳಸಬಹುದು; ಕೈಗಾರಿಕಾ ಯಾಂತ್ರೀಕೃತಗೊಂಡಲ್ಲಿ, ಉತ್ಪಾದನಾ ಸಾಲಿನಲ್ಲಿ ವಿವಿಧ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ಪ್ರಾರಂಭ-ನಿಲುಗಡೆ ನಿಯಂತ್ರಿಸಲು ಇದನ್ನು ಬಳಸಬಹುದು; ಕಟ್ಟಡ ಮತ್ತು ಮನೆಯ ಎಲೆಕ್ಟ್ರಿಕ್‌ಗಳಲ್ಲಿ, ಬೆಳಕು ಮತ್ತು ಹವಾನಿಯಂತ್ರಣದಂತಹ ಉಪಕರಣಗಳ ಆನ್/ಆಫ್ ಅನ್ನು ನಿಯಂತ್ರಿಸಲು ಇದನ್ನು ಬಳಸಬಹುದು.
