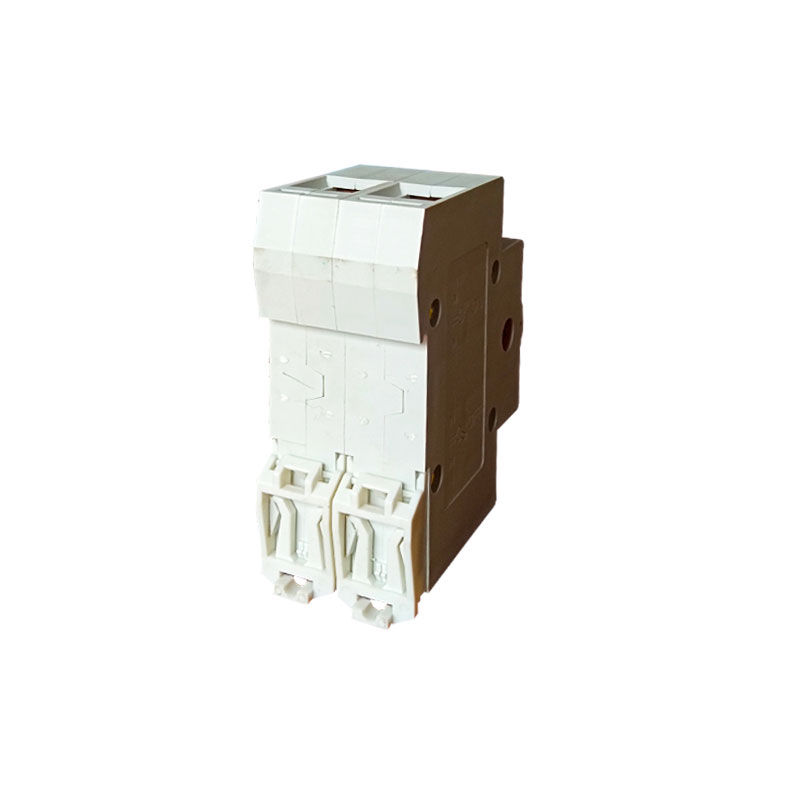

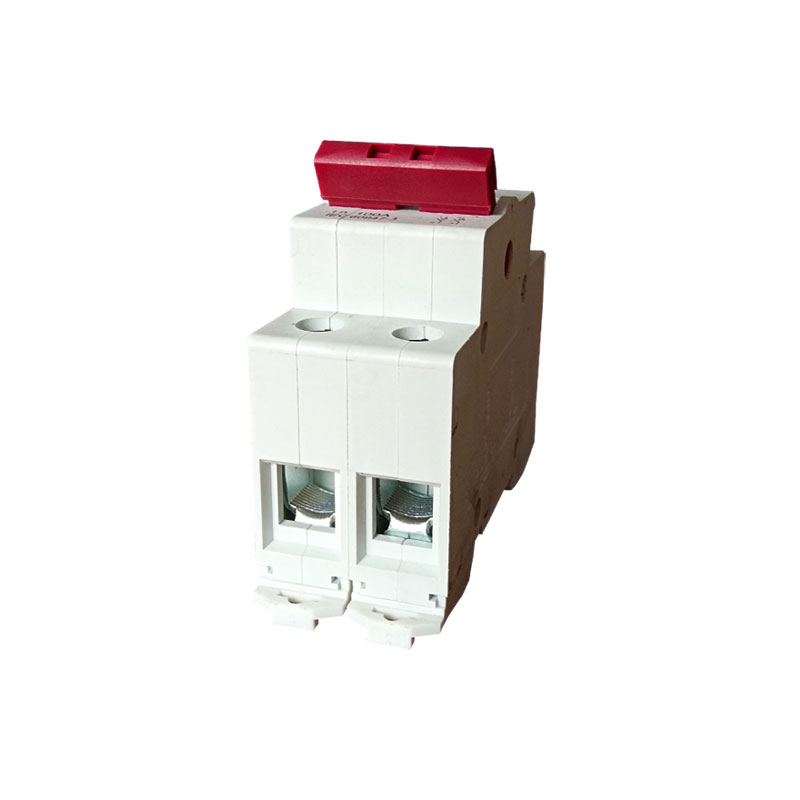

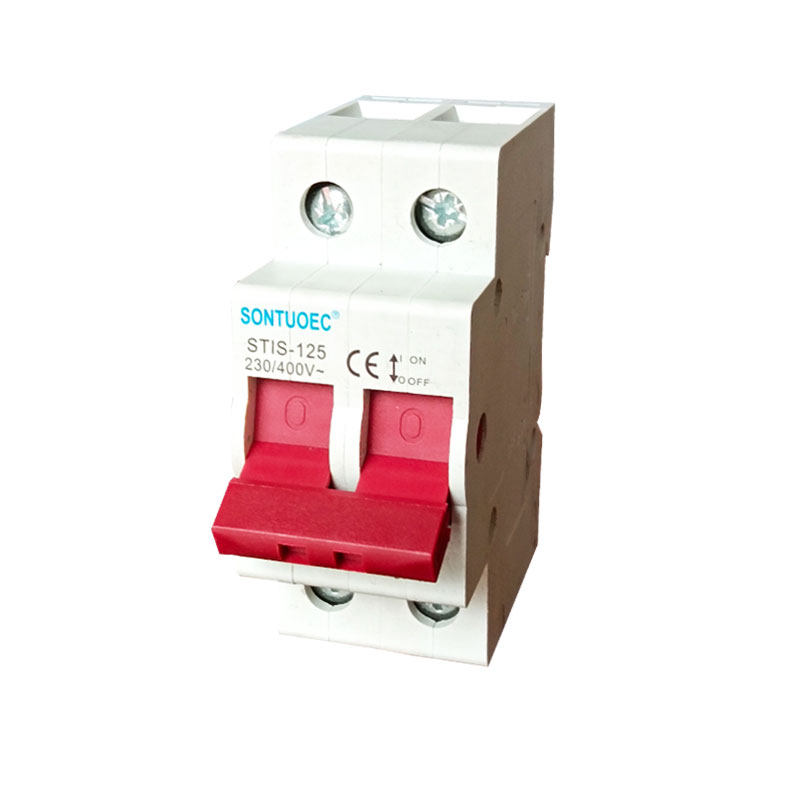

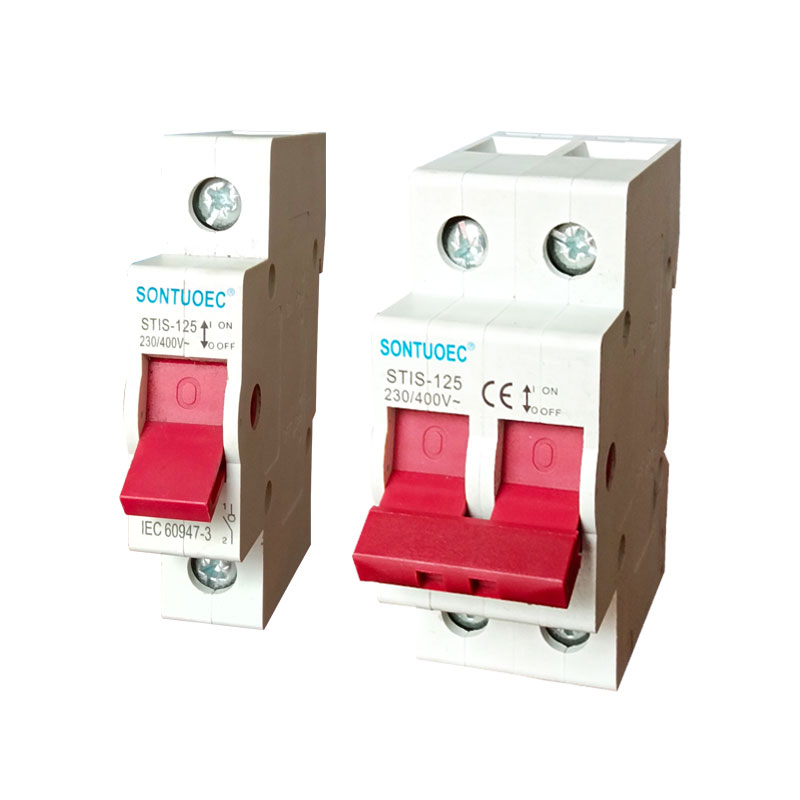

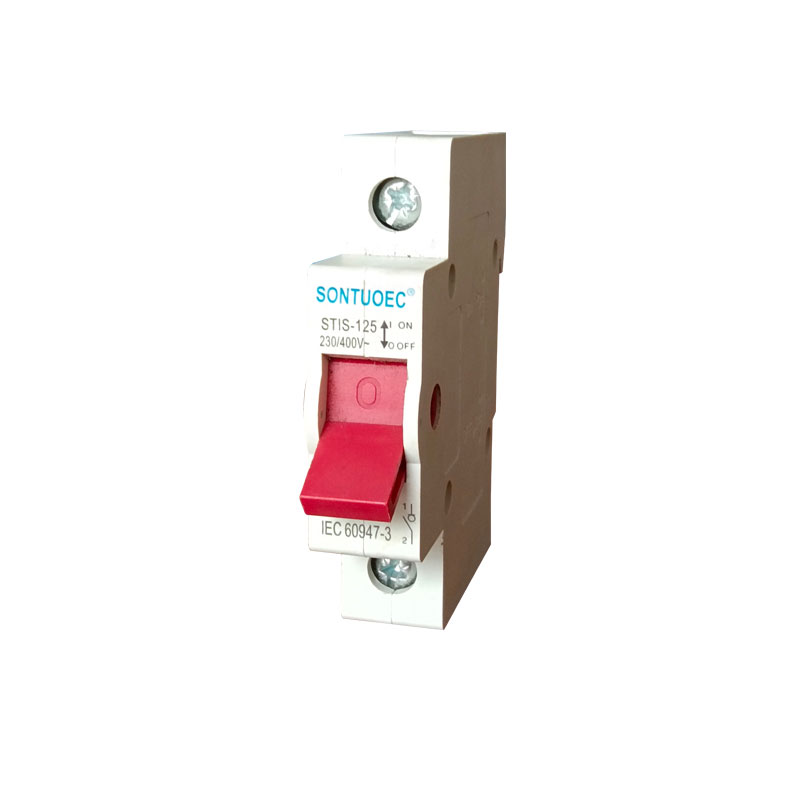

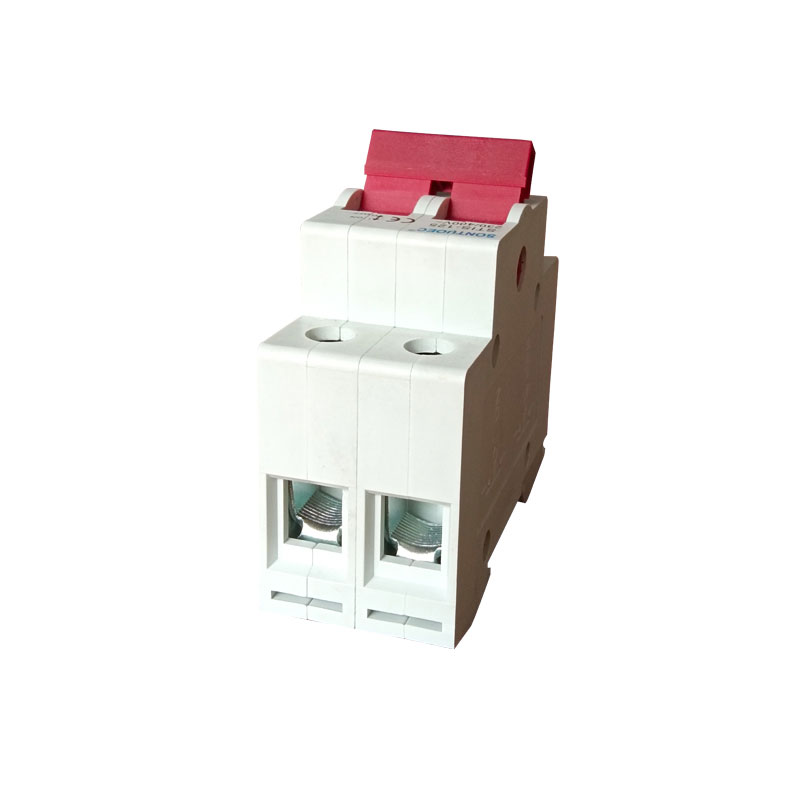

ಎಸ್‌ಟಿಐಎಸ್ -125 ಐಸೊಲೇಟರ್ ಸ್ವಿಚ್

ಎಸ್‌ಟಿಐಎಸ್ -125 ಐಸೊಲೇಟರ್ ಸ್ವಿಚ್ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ಪ್ರತ್ಯೇಕಿಸಲು, ವಿಭಾಗೀಕರಿಸಲು ಅಥವಾ ಸಂಪರ್ಕಿಸಲು ಬಳಸುವ ಸ್ವಿಚ್‌ಗಳನ್ನು ವಿಶೇಷವಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ. ಇದು ಸಾಮಾನ್ಯವಾಗಿ ಲೋಡ್ ಪ್ರವಾಹಗಳನ್ನು ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯವನ್ನು ಹೊಂದಿಲ್ಲ, ಆದರೆ ಯಾವುದೇ ಹೊರೆ ಅಥವಾ ಕಡಿಮೆ ಪ್ರವಾಹವಿಲ್ಲದ ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ಸುರಕ್ಷಿತವಾಗಿ ವಿಭಜಿಸಬಹುದು ಮತ್ತು ಮುಚ್ಚಬಹುದು. ಸಂಪರ್ಕ ಕಡಿತ ಸ್ವಿಚ್‌ನ ಪ್ರಾಥಮಿಕ ಕಾರ್ಯವೆಂದರೆ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳನ್ನು ಸೇವೆ ಮಾಡುವಾಗ ಅಥವಾ ಪರಿಶೀಲಿಸುವಾಗ ಸಿಬ್ಬಂದಿ ಸುರಕ್ಷಿತವಾಗಿ ಪ್ರವೇಶಿಸಬಹುದೆಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಗೋಚರ ಸಂಪರ್ಕ ಕಡಿತವನ್ನು ಒದಗಿಸುವುದು.

ಮಾದರಿ:STIS-125

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

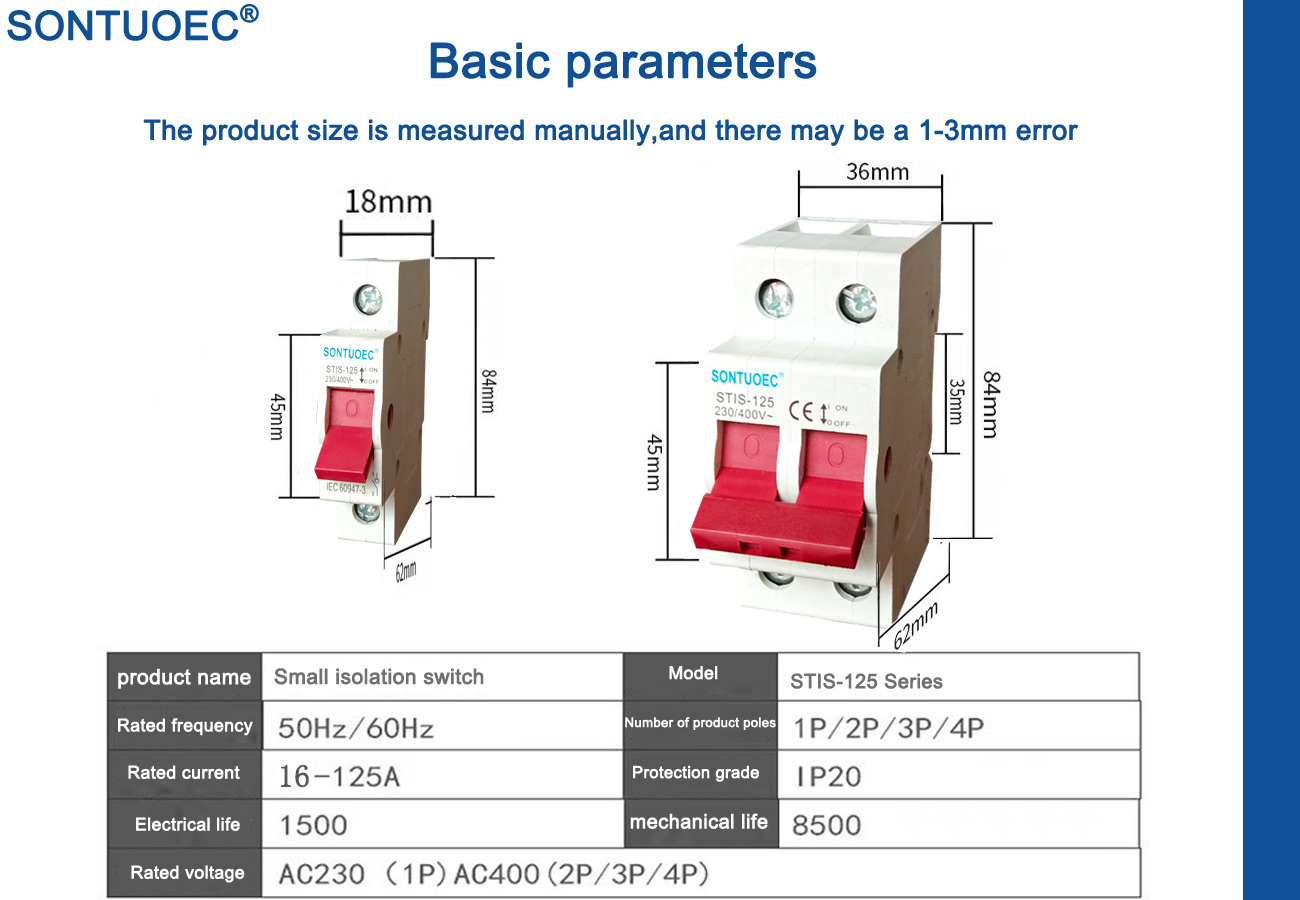

ಉತ್ಪನ್ನದ ಹೆಸರು	ಎಸ್‌ಟಿಐಎಸ್ -125 ಐಸೊಲೇಟರ್ ಸ್ವಿಚ್
ಕಂಬ	1p 2p 3p 4p
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಸ್ತುತ	16 ಎ, 20 ಎ, 25 ಎ, 40 ಎ, 63 ಎ, 80 ಎ, 100 ಎ, 125 ಎ
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್	1 ಪಿ: ಎಸಿ 230 ವಿ 2p, 3p.4p: ac400v
ನಿರೋಧನ ವಾತಾವರಣ ಯುಐ	690 ವಿ
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಚೋದನೆ ವೋಲ್ಟೇಜ್ (1.2/50) ಯುಐಎಂಪಿ	6 ಕೆವಿ
ಸಣ್ಣ ರೇಟ್ ಮಾಡಲಾಗಿದೆ ಸರ್ಕ್ಯೂಟ್ ಪ್ರಸ್ತುತ ಐಸಿಡಬ್ಲ್ಯೂ ಅನ್ನು ತಡೆದುಕೊಳ್ಳುತ್ತದೆ	12le/1 ಸೆ
ಸಣ್ಣ ರೇಟ್ ಮಾಡಲಾಗಿದೆ ಸರ್ಕ್ಯೂಟ್ ಮಾಡುವ ಸಾಮರ್ಥ್ಯ ಐಸಿಎಂ	20le/0.1 ಸೆ
ರೇಟ್ ಮಾಡಲಾದ ತಯಾರಿಕೆ ಮತ್ತು ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯ	3ie, 1.05ue, cosφ = 0.8
ವರ್ಗವನ್ನು ಬಳಸಿ	ಎಸಿ -21 ಬಿ, ಎಸಿ -22 ಎ
ವಿದ್ಯುತ್ತಿನ ಜೀವಾವಧಿ	1500
ಯಾಂತ್ರಿಕ ಜೀವಾವಧಿ	8500
ಮಾಲಿನ್ಯ ಪದಕ	3
ಸಂಗ್ರಹಣೆ ಉಷ್ಣ	-35ºC ~ +70ºC
ಸ್ಥಾಪನೆ ಎತ್ತರ	<2000 ಮೀ
ಗರಿಷ್ಠ ವೈರಿಂಗ್ ಸಾಮರ್ಥ್ಯ (nm²)	16 (20 ಎ ~ 63 ಎ) 50 (80 ಎ ~ 125 ಎ)
ಗರಿಷ್ಠ ಟಾರ್ಕ್ ಅನ್ನು ಮಿತಿಗೊಳಿಸಿ	2.0 (20 ಎ ~ 63 ಎ) 3.5 (80 ಎ ~ 125 ಎ)

ರಚನೆ ಮತ್ತು ವೈಶಿಷ್ಟ್ಯಗಳು

1. ರಚನೆ:

ಎಸ್‌ಟಿಐಎಸ್ -125 ಐಸೊಲೇಟರ್ ಸ್ವಿಚ್ ವಿವಿಧ ಸಂರಚನೆಗಳಲ್ಲಿ ಲಭ್ಯವಿದೆ, ಆದರೆ ಸಾಮಾನ್ಯವಾಗಿ ಸ್ಥಿರ ಸಂಪರ್ಕ ಮತ್ತು ಚಲಿಸಬಲ್ಲ ಸಂಪರ್ಕವನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ. ಆಪರೇಟಿಂಗ್ ಕಾರ್ಯವಿಧಾನದ ಮೂಲಕ (ಉದಾ. ಹ್ಯಾಂಡಲ್, ಮೋಟಾರ್, ಇತ್ಯಾದಿ), ಸಂಪರ್ಕವನ್ನು ಸರ್ಕ್ಯೂಟ್ ತೆರೆಯಲು ಅಥವಾ ಮುಚ್ಚಲು ಸರಿಸಬಹುದು.

2.ಫೀಟರ್ಸ್:

ಹೆಚ್ಚಿನ ನಿರೋಧಕ ಗುಣಲಕ್ಷಣಗಳು: ಸಂಪರ್ಕಗಳು, ಅವಾಹಕಗಳು ಮತ್ತು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುವ ಸ್ವಿಚ್‌ಗಳ ವಸತಿಗಳಂತಹ ಘಟಕಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಹೆಚ್ಚು ನಿರೋಧಕ ವಸ್ತುಗಳಿಂದ ತಯಾರಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ಸಂಪರ್ಕ ಕಡಿತಗೊಂಡ ಸ್ಥಿತಿಯಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ನೆಲದ ನಡುವಿನ ನಿರೋಧನ ಪ್ರತಿರೋಧವು ಸಾಕಷ್ಟು ಹೆಚ್ಚಾಗಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು.

ಸ್ಪಷ್ಟವಾದ ಸಂಪರ್ಕ ಕಡಿತ ಬಿಂದು: ಎಸ್‌ಟಿಐಎಸ್ -125 ಸರಣಿ ಐಸೊಲೇಟರ್ ಸ್ವಿಚ್ ಸಂಪರ್ಕ ಕಡಿತಗೊಂಡ ಸ್ಥಿತಿಯಲ್ಲಿದ್ದಾಗ, ಅದರ ಸಂಪರ್ಕಗಳ ನಡುವಿನ ಅಂತರವು ಸ್ಪಷ್ಟವಾದ ಸಂಪರ್ಕ ಕಡಿತ ಬಿಂದುವನ್ನು ಒದಗಿಸುವಷ್ಟು ದೊಡ್ಡದಾಗಿದೆ, ಇದರಿಂದಾಗಿ ಸಿಬ್ಬಂದಿಗೆ ಸರ್ಕ್ಯೂಟ್‌ನ ಸ್ಥಿತಿಯನ್ನು ಗುರುತಿಸುವುದು ಸುಲಭವಾಗುತ್ತದೆ.

ಕಾರ್ಯಾಚರಣೆಯ ಸುಲಭ: ಸರಣಿ ಡಿಸ್ಕನೆಕ್ಟರ್‌ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಸುಲಭವಾದ ಕಾರ್ಯವಿಧಾನದೊಂದಿಗೆ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ, ಇದು ಸಿಬ್ಬಂದಿಗೆ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸುಲಭವಾಗಿ ತೆರೆಯಲು ಅಥವಾ ಮುಚ್ಚಲು ಅನುಮತಿಸುತ್ತದೆ.

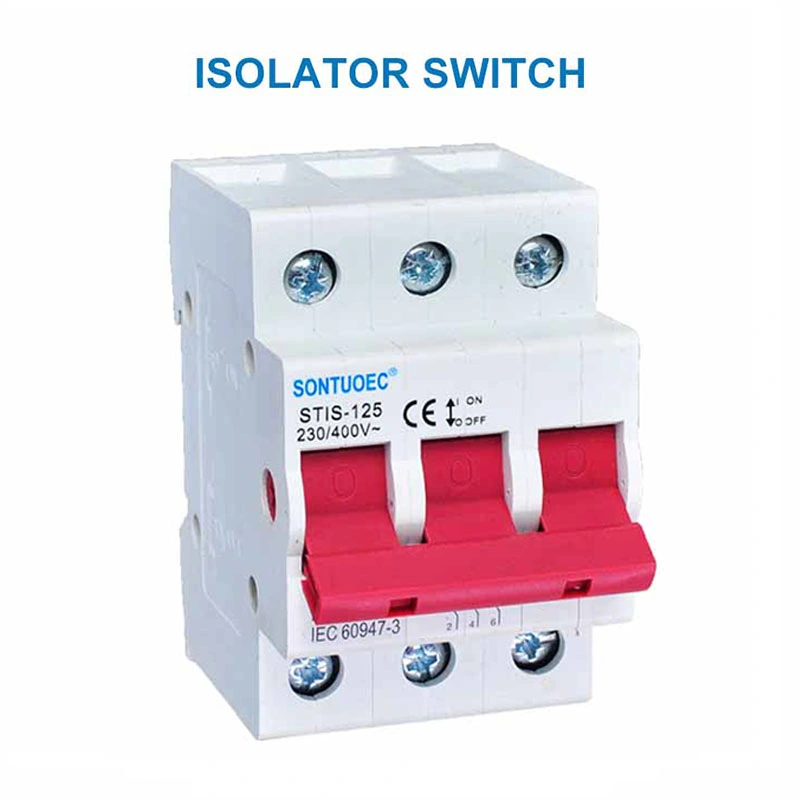

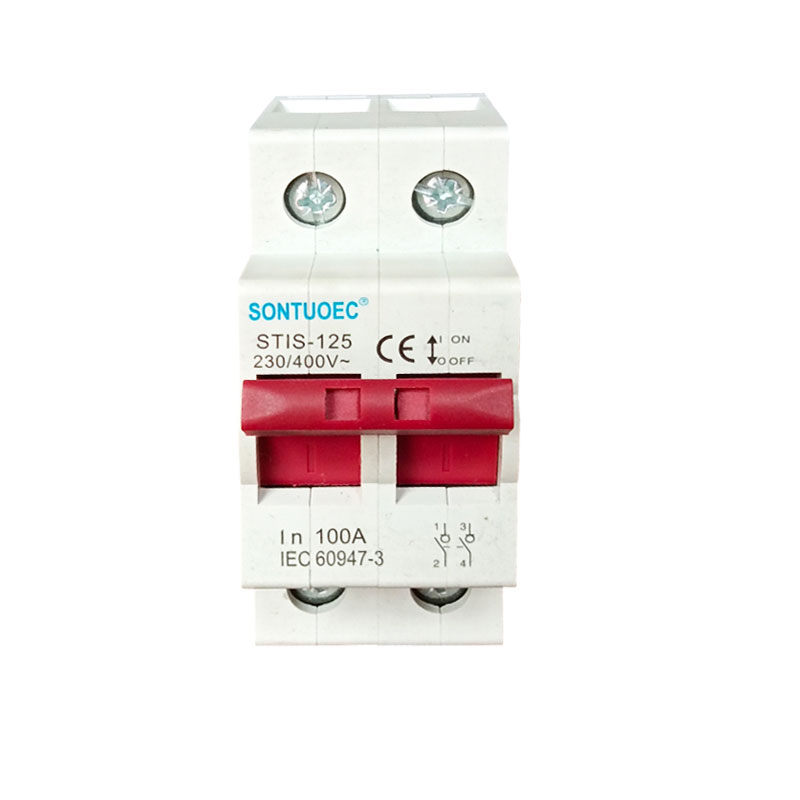

STIS-125 Isolator Switch

ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶಗಳು

ಸರಣಿ ಡಿಸ್ಕನೆಕ್ಟರ್‌ಗಳನ್ನು ವಿವಿಧ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ, ಇವುಗಳಿಗೆ ಸೀಮಿತವಾಗಿಲ್ಲ ಆದರೆ ಸೀಮಿತವಾಗಿಲ್ಲ: ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆ: ವಿದ್ಯುತ್ ಸ್ಥಾವರಗಳು, ಸಬ್‌ಸ್ಟೇಷನ್‌ಗಳು ಮತ್ತು ಇತರ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ, ಹೈ-ವೋಲ್ಟೇಜ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ಪ್ರತ್ಯೇಕಿಸಲು, ವಿಭಾಗಿಸಲು ಅಥವಾ ಸಂಪರ್ಕಿಸಲು ಸರಣಿ ಡಿಸ್ಕನೆಕ್ಟರ್‌ಗಳನ್ನು ಬಳಸಲಾಗುತ್ತದೆ. ಸಂಪರ್ಕ ಕಡಿತ ಸ್ವಿಚ್‌ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ವಿತರಣಾ ಪೆಟ್ಟಿಗೆಯಲ್ಲಿ ಸ್ಥಾಪಿಸಲಾಗುತ್ತದೆ, ಇದನ್ನು ಸರ್ಕ್ಯೂಟ್‌ನ ಆನ್-ಆಫ್ ಅನ್ನು ನಿಯಂತ್ರಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ.

ಆಯ್ಕೆ ಮತ್ತು ಬಳಕೆಗಾಗಿ ಮುನ್ನೆಚ್ಚರಿಕೆಗಳು

1. ಆಯ್ಕೆ:

ಎಸ್‌ಟಿಐಎಸ್ -125 ಸರಣಿ ಐಸೊಲೇಟರ್ ಸ್ವಿಚ್ ಅನ್ನು ಆಯ್ಕೆಮಾಡುವಾಗ, ನೀವು ಸರ್ಕ್ಯೂಟ್‌ನ ರೇಟ್ ಮಾಡಿದ ವೋಲ್ಟೇಜ್ ಮತ್ತು ರೇಟ್ ಪ್ರವಾಹ, ಬಳಕೆಯ ಪರಿಸರ (ಉದಾ., ಒಳಾಂಗಣ, ಹೊರಾಂಗಣ, ಸ್ಫೋಟ-ನಿರೋಧಕ, ಇತ್ಯಾದಿ), ಹಾಗೆಯೇ ಕಾರ್ಯಾಚರಣೆಯ ವಿಧಾನ (ಉದಾ., ಕೈಪಿಡಿ, ಯಾಂತ್ರಿಕೃತ, ಇತ್ಯಾದಿ) ಮತ್ತು ಇತರ ಅಂಶಗಳನ್ನು ಪರಿಗಣಿಸಬೇಕಾಗುತ್ತದೆ.

2. ಬಳಕೆಗಾಗಿ ಪ್ರಸ್ತಾಪಗಳು:

ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುವ ಸ್ವಿಚ್ ಅನ್ನು ನಿರ್ವಹಿಸುವ ಮೊದಲು, ಸರ್ಕ್ಯೂಟ್ ಸಂಪರ್ಕ ಕಡಿತಗೊಂಡಿದೆ ಅಥವಾ ಲೋಡ್ ಇಲ್ಲದ ಸ್ಥಿತಿಯಲ್ಲಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.

ಕಾರ್ಯಾಚರಣೆಯ ಸಮಯದಲ್ಲಿ, ಸಂಬಂಧಿತ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ನಿಯಮಗಳು ಮತ್ತು ಕಾರ್ಯಾಚರಣಾ ಕಾರ್ಯವಿಧಾನಗಳನ್ನು ಗಮನಿಸಿ.

ಅದರ ಸಾಮಾನ್ಯ ಕಾರ್ಯಾಚರಣೆ ಮತ್ತು ಸುರಕ್ಷತೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುವ ಸ್ವಿಚ್ ಅನ್ನು ನಿಯಮಿತವಾಗಿ ಪರಿಶೀಲಿಸಿ ಮತ್ತು ನಿರ್ವಹಿಸಿ.
