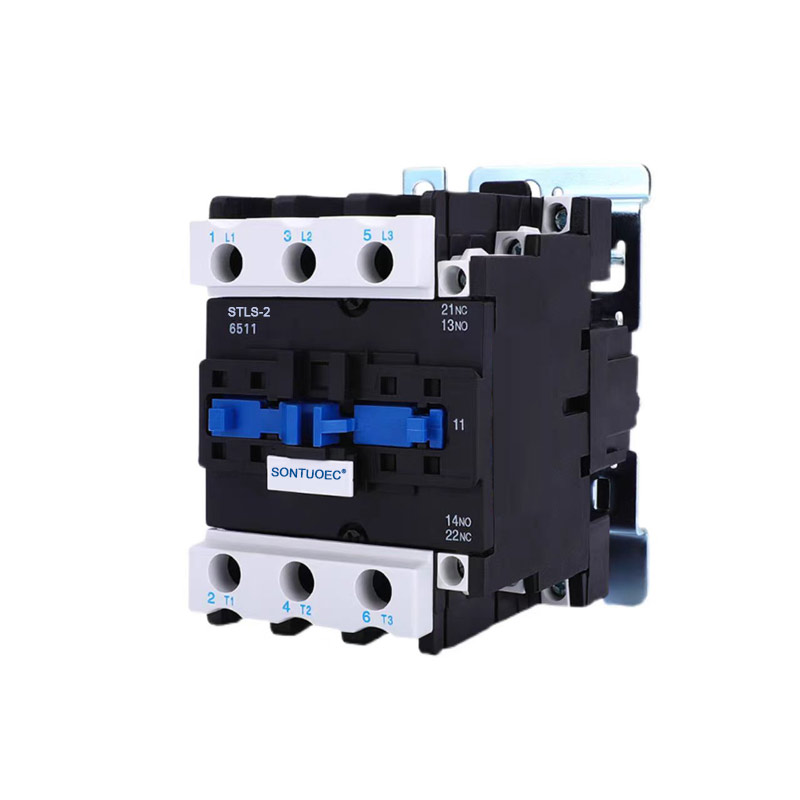

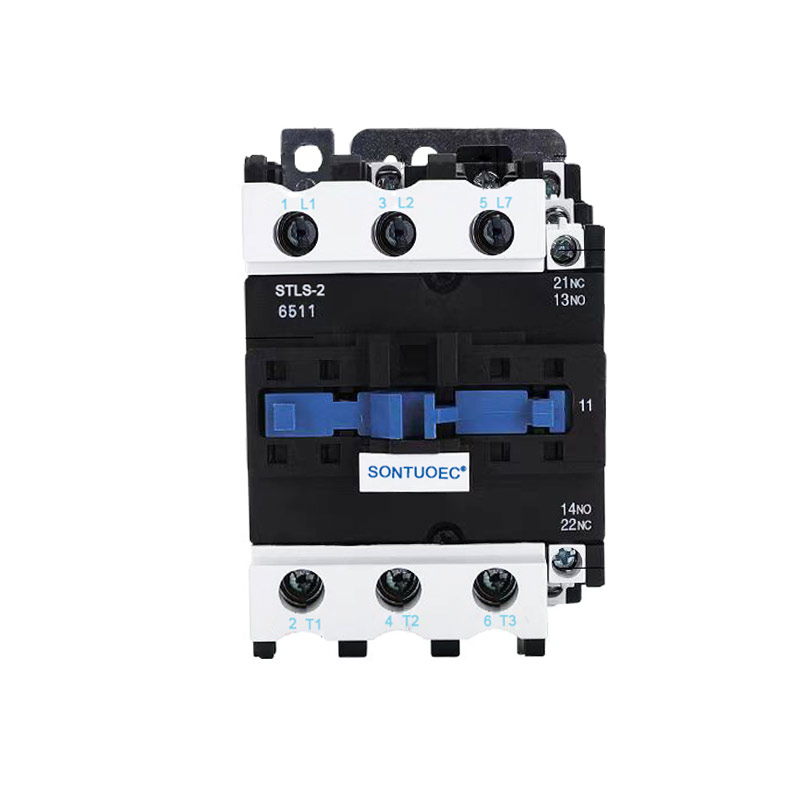

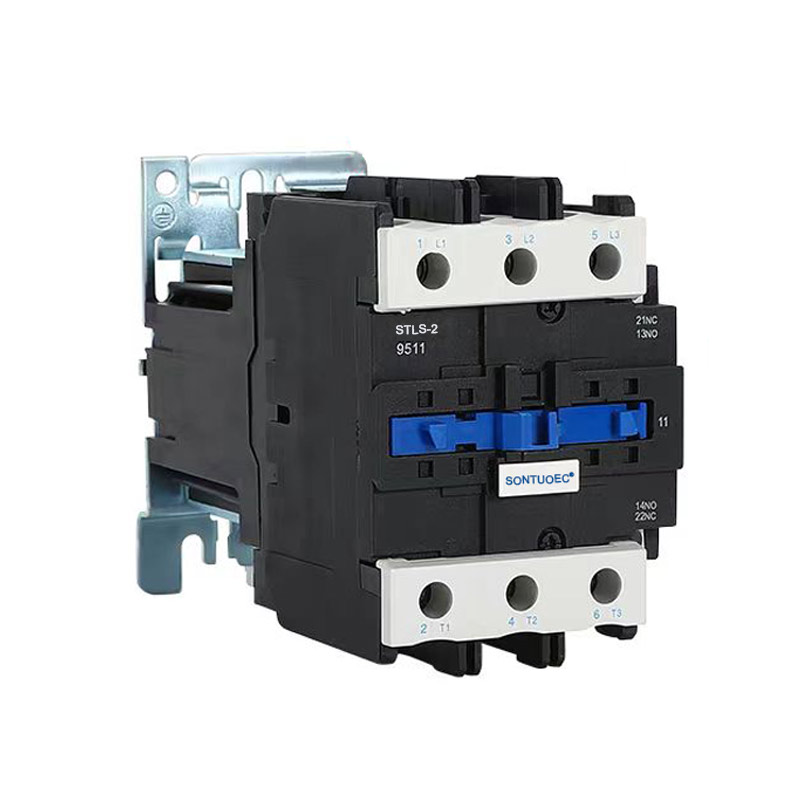

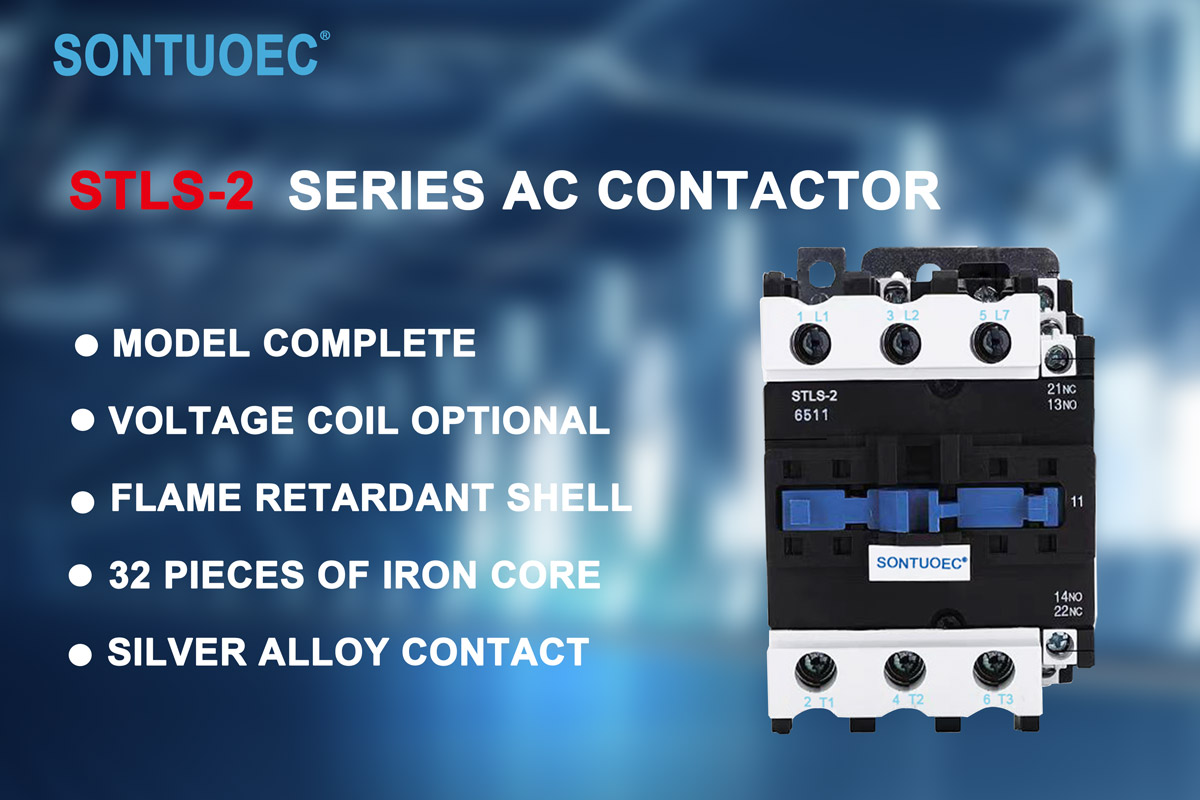

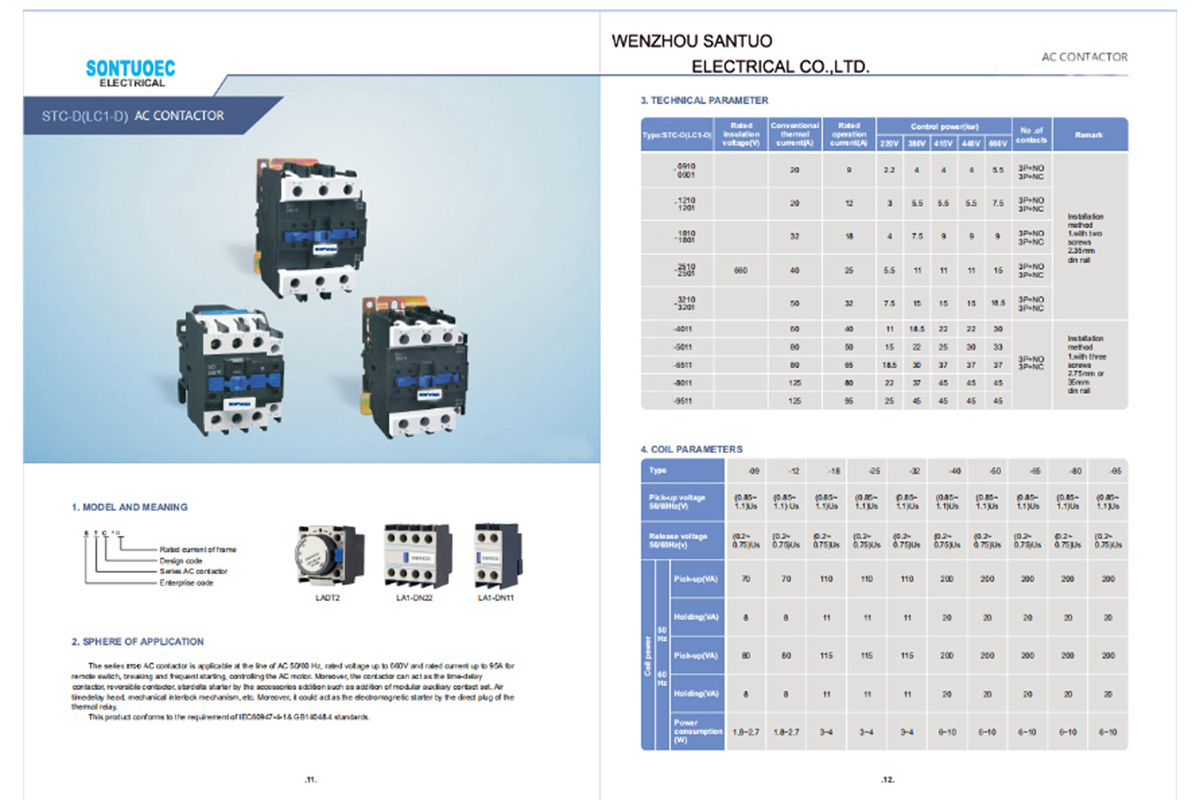

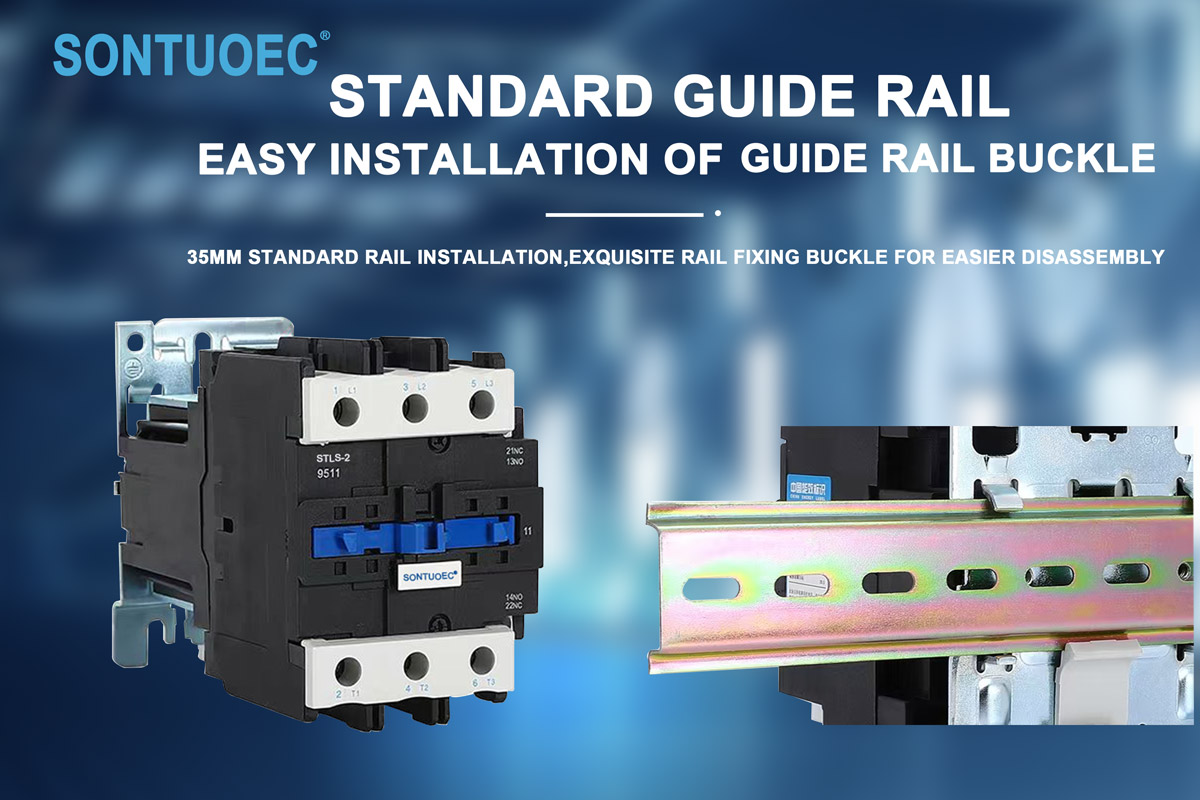

Stls-2(Cjx2) ಸರಣಿ ಮೆಕ್ಯಾನಿಕಲ್ ಇಂಟರ್‌ಲಾಕಿಂಗ್ ಕಾಂಟಕ್ಟರ್

ರಚನೆ ಮತ್ತು ಗುಣಲಕ್ಷಣಗಳು

ರಚನೆ:

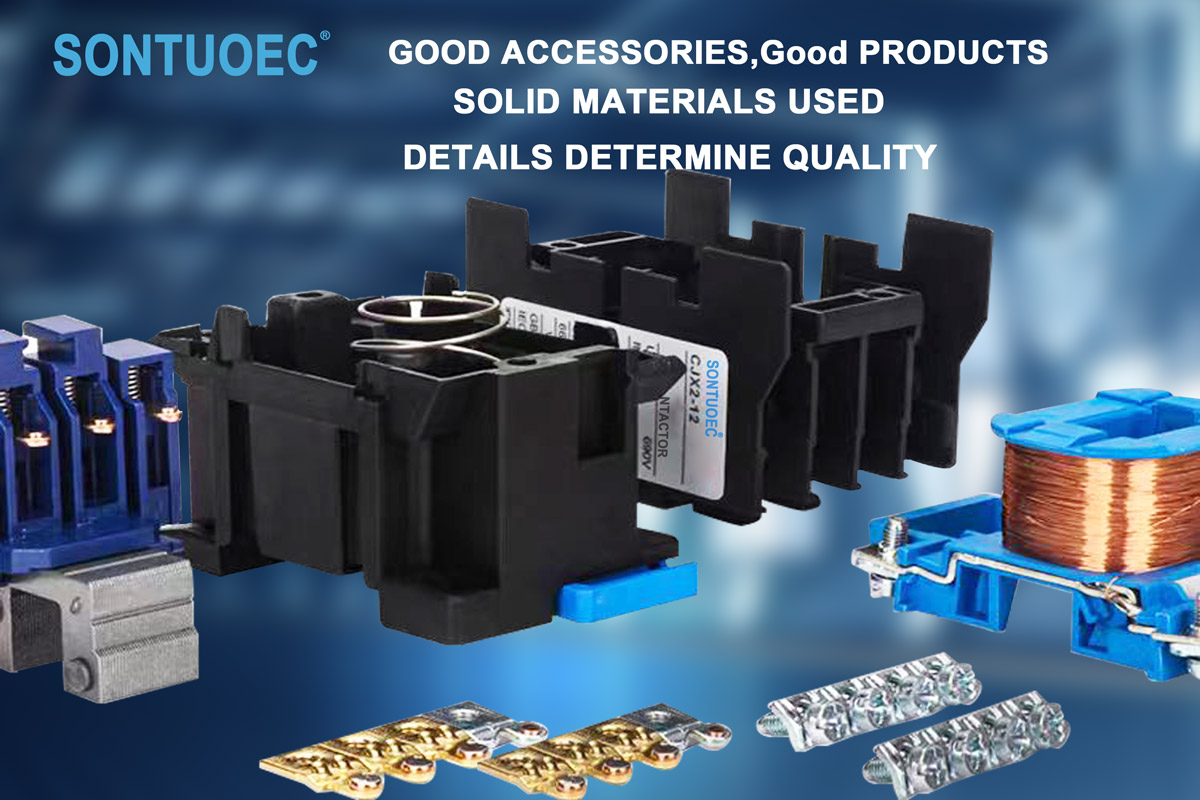

3P AC ಕಾಂಟಕ್ಟರ್ ಸಾಮಾನ್ಯವಾಗಿ ವಿದ್ಯುತ್ಕಾಂತೀಯ ವ್ಯವಸ್ಥೆ (ಸುರುಳಿ, ಕೋರ್, ಇತ್ಯಾದಿ ಸೇರಿದಂತೆ), ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆ (ಮುಖ್ಯ ಸಂಪರ್ಕ ಮತ್ತು ಸಹಾಯಕ ಸಂಪರ್ಕವನ್ನು ಒಳಗೊಂಡಂತೆ), ಆರ್ಕ್ ನಂದಿಸುವ ಸಾಧನ ಮತ್ತು ಶೆಲ್ ಮತ್ತು ಇತರ ಭಾಗಗಳನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ. ಅವುಗಳಲ್ಲಿ, ಮುಖ್ಯ ಸಂಪರ್ಕವನ್ನು ಹೆಚ್ಚಿನ ಪ್ರವಾಹವನ್ನು ಸಾಗಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ, ಮತ್ತು ನಿಯಂತ್ರಣ ಸಂಕೇತಗಳ ಪ್ರಸರಣ ಮತ್ತು ಪ್ರತಿಕ್ರಿಯೆಯನ್ನು ಅರಿತುಕೊಳ್ಳಲು ಸಹಾಯಕ ಸಂಪರ್ಕವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ.

ವೈಶಿಷ್ಟ್ಯಗಳು:

ಮೂರು ಸ್ವತಂತ್ರ ಸಂಪರ್ಕಗಳೊಂದಿಗೆ, ಇದು ಮೂರು-ಹಂತದ ವಿದ್ಯುತ್ ಮತ್ತು ಒಂದೇ ಸಮಯದಲ್ಲಿ ಒಂದು ಶೂನ್ಯ ರೇಖೆಯನ್ನು ನಿಯಂತ್ರಿಸಬಹುದು.

ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯು ಉತ್ತಮ ವಾಹಕತೆ ಮತ್ತು ಉಡುಗೆ ಪ್ರತಿರೋಧದೊಂದಿಗೆ ಉತ್ತಮ ಗುಣಮಟ್ಟದ ವಸ್ತುಗಳಿಂದ ಮಾಡಲ್ಪಟ್ಟಿದೆ.

ಸಂಪರ್ಕಗಳನ್ನು ವಿಶ್ವಾಸಾರ್ಹವಾಗಿ ತೊಡಗಿಸಿಕೊಳ್ಳಲು ಮತ್ತು ಬಿಡುಗಡೆ ಮಾಡಲು ವಿದ್ಯುತ್ಕಾಂತೀಯ ವ್ಯವಸ್ಥೆಯು ಸಾಕಷ್ಟು ಹೀರಿಕೊಳ್ಳುವ ಬಲವನ್ನು ಹೊಂದಿದೆ.

ಆರ್ಕ್ ನಂದಿಸುವ ಸಾಧನವು ಸಂಪರ್ಕಗಳನ್ನು ಕಡಿತಗೊಳಿಸಿದಾಗ ಉತ್ಪತ್ತಿಯಾಗುವ ಆರ್ಕ್ ಅನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ನಂದಿಸುತ್ತದೆ, ಸಂಪರ್ಕಗಳನ್ನು ಹಾನಿಯಿಂದ ರಕ್ಷಿಸುತ್ತದೆ.

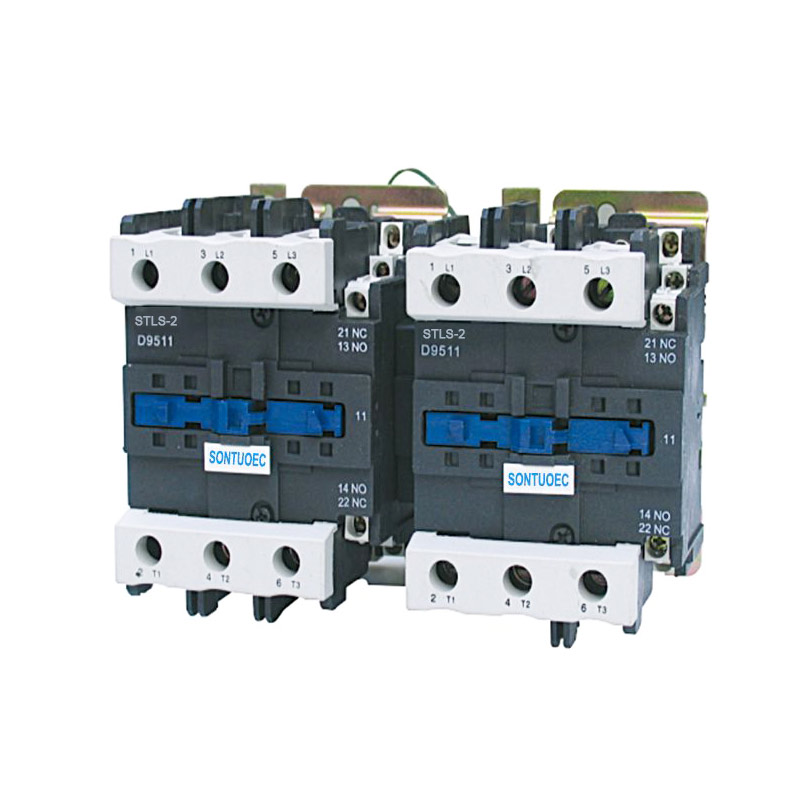

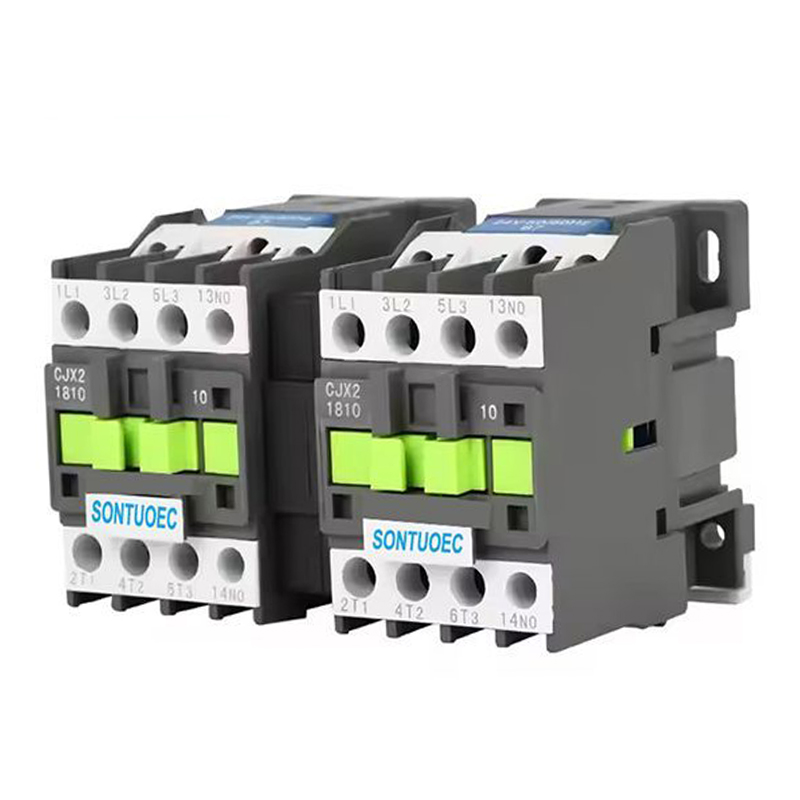

Stls-2(Cjx2) ಸರಣಿಯ ಮೆಕ್ಯಾನಿಕಲ್ ಇಂಟರ್‌ಲಾಕಿಂಗ್ ಸಂಪರ್ಕವು 660V AC 50Hz ಅಥವಾ 60Hz ವರೆಗೆ ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್, 95A ವರೆಗೆ ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ ಅನ್ನು ತಯಾರಿಸಲು ಮತ್ತು ಒಡೆಯಲು, ಆಗಾಗ್ಗೆ ಪ್ರಾರಂಭಿಸಲು ಮತ್ತು AC ಮೋಟಾರ್ ಅನ್ನು ನಿಯಂತ್ರಿಸಲು ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಬಳಸಲು ಸೂಕ್ತವಾಗಿದೆ. ಸಹಾಯಕ ಸಂಪರ್ಕ ಬ್ಲಾಕ್, ಟೈಮರ್ ವಿಳಂಬ ಮತ್ತು ಯಂತ್ರ-ಇಂಟರ್‌ಲಾಕಿಂಗ್ ಸಾಧನ ಇತ್ಯಾದಿಗಳೊಂದಿಗೆ ಸಂಯೋಜಿಸಿದರೆ, ಇದು ವಿಳಂಬ ಸಂಪರ್ಕಕಾರ, ಯಾಂತ್ರಿಕ ಇಂಟರ್‌ಲಾಕಿಂಗ್ ಸಂಪರ್ಕಕಾರ, ಸ್ಟಾರ್-ಡೆಲ್ಟಾ ಸ್ಟಾರ್ಟರ್ ಆಗುತ್ತದೆ. ಥರ್ಮಲ್ ರಿಲೇನೊಂದಿಗೆ, ಇದನ್ನು ವಿದ್ಯುತ್ಕಾಂತೀಯ ಸ್ಟಾರ್ಟರ್ ಆಗಿ ಸಂಯೋಜಿಸಲಾಗಿದೆ. IEC 60947-1 ರ ಪ್ರಕಾರ ಸಂಪರ್ಕಕವನ್ನು ತಯಾರಿಸಲಾಗಿದೆ.

ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

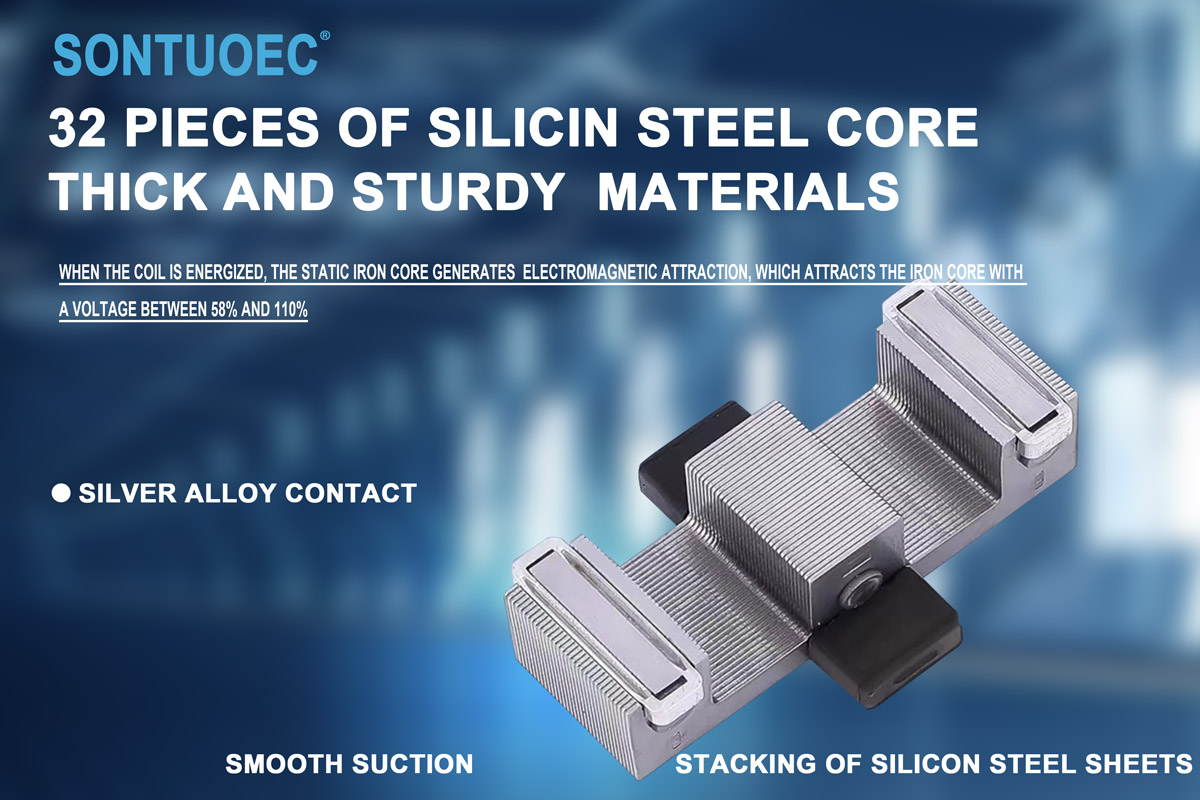

3P AC ಕಾಂಟಕ್ಟರ್‌ನ ಸುರುಳಿಯು ಶಕ್ತಿಯುತವಾದಾಗ, ಕಬ್ಬಿಣದ ಕೋರ್ ಕಾಂತೀಯತೆಯನ್ನು ಉಂಟುಮಾಡುತ್ತದೆ ಮತ್ತು ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯನ್ನು ಮುಚ್ಚಲು ಆಕರ್ಷಿಸುತ್ತದೆ, ಹೀಗಾಗಿ ಮೂರು-ಹಂತದ ವಿದ್ಯುತ್ ಸರಬರಾಜು ಮತ್ತು ಶೂನ್ಯ ತಂತಿಯನ್ನು ಸಂಪರ್ಕಿಸುತ್ತದೆ. ಸುರುಳಿಯನ್ನು ಡಿ-ಎನರ್ಜೈಸ್ ಮಾಡಿದಾಗ, ಕೋರ್ ಅದರ ಕಾಂತೀಯತೆಯನ್ನು ಕಳೆದುಕೊಳ್ಳುತ್ತದೆ ಮತ್ತು ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯು ವಸಂತದ ಕ್ರಿಯೆಯ ಅಡಿಯಲ್ಲಿ ಪ್ರತ್ಯೇಕಗೊಳ್ಳುತ್ತದೆ, ಹೀಗಾಗಿ ಶೂನ್ಯ ರೇಖೆಯಿಂದ ಮೂರು-ಹಂತದ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ. ಈ ರೀತಿಯಾಗಿ, 3P AC ಸಂಪರ್ಕಕವು ವಿದ್ಯುತ್ ಲೋಡ್‌ಗಳ ರಿಮೋಟ್ ಕಂಟ್ರೋಲ್ ಅನ್ನು ಅರಿತುಕೊಳ್ಳಬಹುದು.

ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶಗಳು

3P AC ಕಾಂಟಕ್ಟರ್ ಅನ್ನು ವಿವಿಧ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ, ಅದು ಮೂರು-ಹಂತದ ವಿದ್ಯುತ್ ಮತ್ತು ಒಂದೇ ಸಮಯದಲ್ಲಿ ಒಂದು ಶೂನ್ಯ ರೇಖೆಯನ್ನು ನಿಯಂತ್ರಿಸುವ ಅಗತ್ಯವಿದೆ, ಉದಾಹರಣೆಗೆ:

ಕೈಗಾರಿಕಾ ಯಾಂತ್ರೀಕೃತಗೊಂಡ ಕ್ಷೇತ್ರ: ಮೋಟಾರ್ ಸ್ಟಾರ್ಟ್, ಸ್ಟಾಪ್ ಮತ್ತು ರಿವರ್ಸ್ ಕಾರ್ಯಾಚರಣೆಗಳನ್ನು ನಿಯಂತ್ರಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ.

ಪವರ್ ಸಿಸ್ಟಮ್: ರಿಮೋಟ್ ಕಂಟ್ರೋಲ್ ಮತ್ತು ಪವರ್ ಸಿಸ್ಟಮ್ನ ರಕ್ಷಣೆಯನ್ನು ಅರಿತುಕೊಳ್ಳಲು ಬಳಸಲಾಗುತ್ತದೆ.

ಕಟ್ಟಡ ಯಾಂತ್ರೀಕೃತಗೊಂಡ: ಬೆಳಕು, ಹವಾನಿಯಂತ್ರಣ ಮತ್ತು ಇತರ ಉಪಕರಣಗಳ ಪ್ರಾರಂಭ ಮತ್ತು ನಿಲುಗಡೆಯನ್ನು ನಿಯಂತ್ರಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ.
