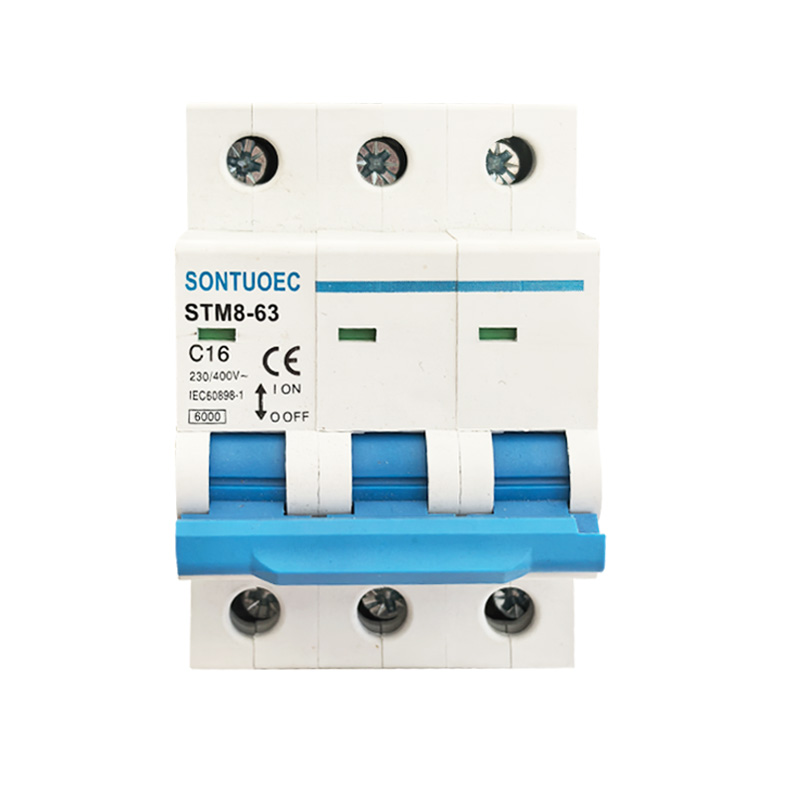

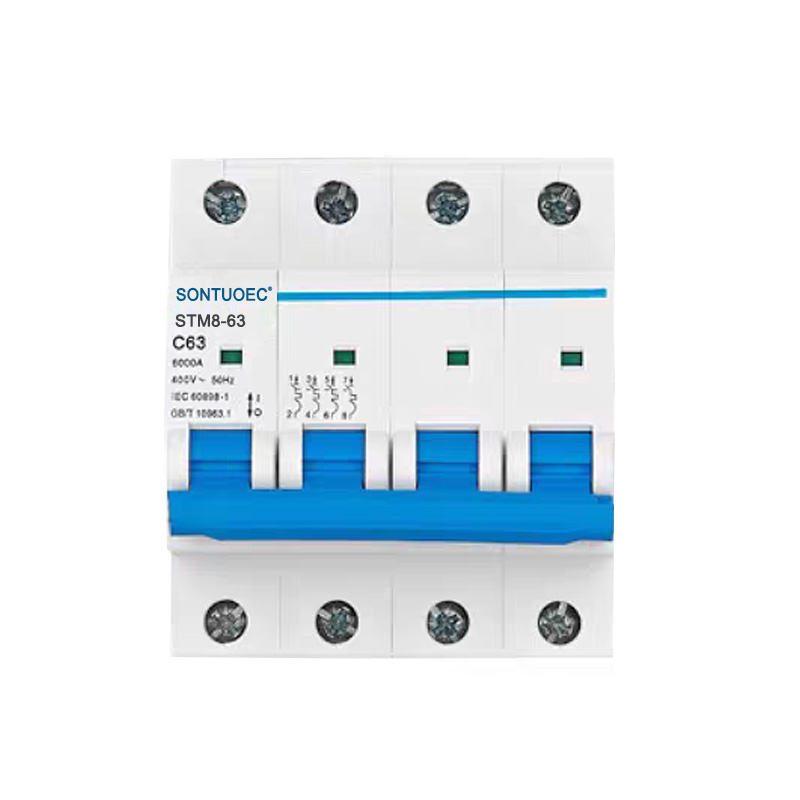

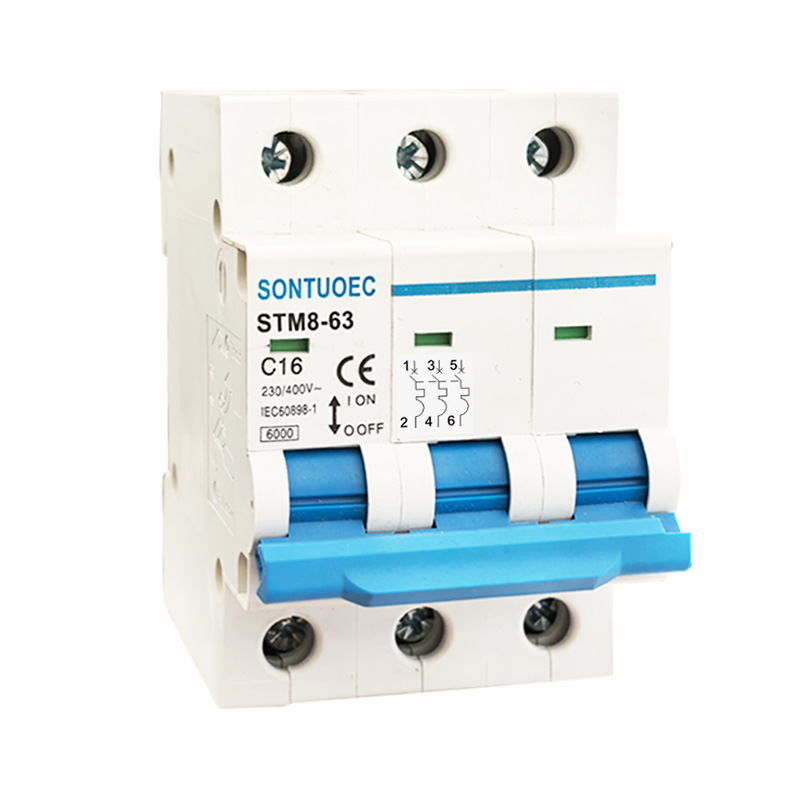

ಎಸ್‌ಟಿಎಂ 8-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ 6 ಕೆಎ 1 ಪಿ 2 ಪಿ 3 ಪಿ 4 ಪಿ 16 ಎ 230/400 ವಿ

ಎಸ್‌ಟಿಎಂ 8-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ 6 ಕೆಎ 1 ಪಿ 2 ಪಿ 3 ಪಿ 4 ಪಿ 16 ಎ 230/400 ವಿ ಯ ಉತ್ಪಾದನೆಯಲ್ಲಿ ಪರಿಣತಿ ಹೊಂದಿರುವ ಚೀನಾದ ಪೂರೈಕೆದಾರರು/ತಯಾರಕರಲ್ಲಿ ಸೋಂಟೂಯೆಕ್ ಒಬ್ಬರು, ರಚನೆಯ ವೈಶಿಷ್ಟ್ಯಗಳನ್ನು ಹೊಂದಿದ್ದಾರೆ, ಇದು ರಚನೆಯ ವೈಶಿಷ್ಟ್ಯಗಳನ್ನು ಹೊಂದಿದೆ, ಇದು ರಚನೆಯ ವೈಶಿಷ್ಟ್ಯಗಳನ್ನು ಹೊಂದಿದೆ, ಇದು ರಚನೆಯ ವೈಶಿಷ್ಟ್ಯಗಳನ್ನು ಹೊಂದಿದೆ, ಇದು ಎಸಿ 50/60 ಹೆಚ್ z ್‌ನ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗೆ ಸೂಕ್ತವಾಗಿದೆ, 230/400 ವಿ ರೇಟ್ ಮಾಡಿದ ವೋಲ್ಟೇಜ್ ಮತ್ತು 63 ಎ ವರೆಗೆ ಪ್ರವಾಹವನ್ನು ರೇಟ್ ಮಾಡಲಾಗಿದೆ. ಇದನ್ನು ಮುಖ್ಯವಾಗಿ ಆಫೀಸ್ ಬಿಲ್ಡಿಂಗ್, ನಿವಾಸ, ಬೆಳಕು, ವಿದ್ಯುತ್ ವಿತರಣೆ ಮತ್ತು ಓವರ್‌ಲೋಡ್ ಮತ್ತು ಸಲಕರಣೆಗಳ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಗಾಗಿ ಅನ್ವಯಿಸಲಾಗುತ್ತದೆ. ಸಾಮಾನ್ಯವಾಗಿ, ಇದನ್ನು ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ ವರ್ಗಾವಣೆಯಂತೆ ಬಳಸಬಹುದು. ಇದು ಐಇಸಿ 60898-1 ಮಾನದಂಡಗಳಿಗೆ ಅನುಗುಣವಾಗಿರುತ್ತದೆ.

ಮಾದರಿ:STM8-63

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

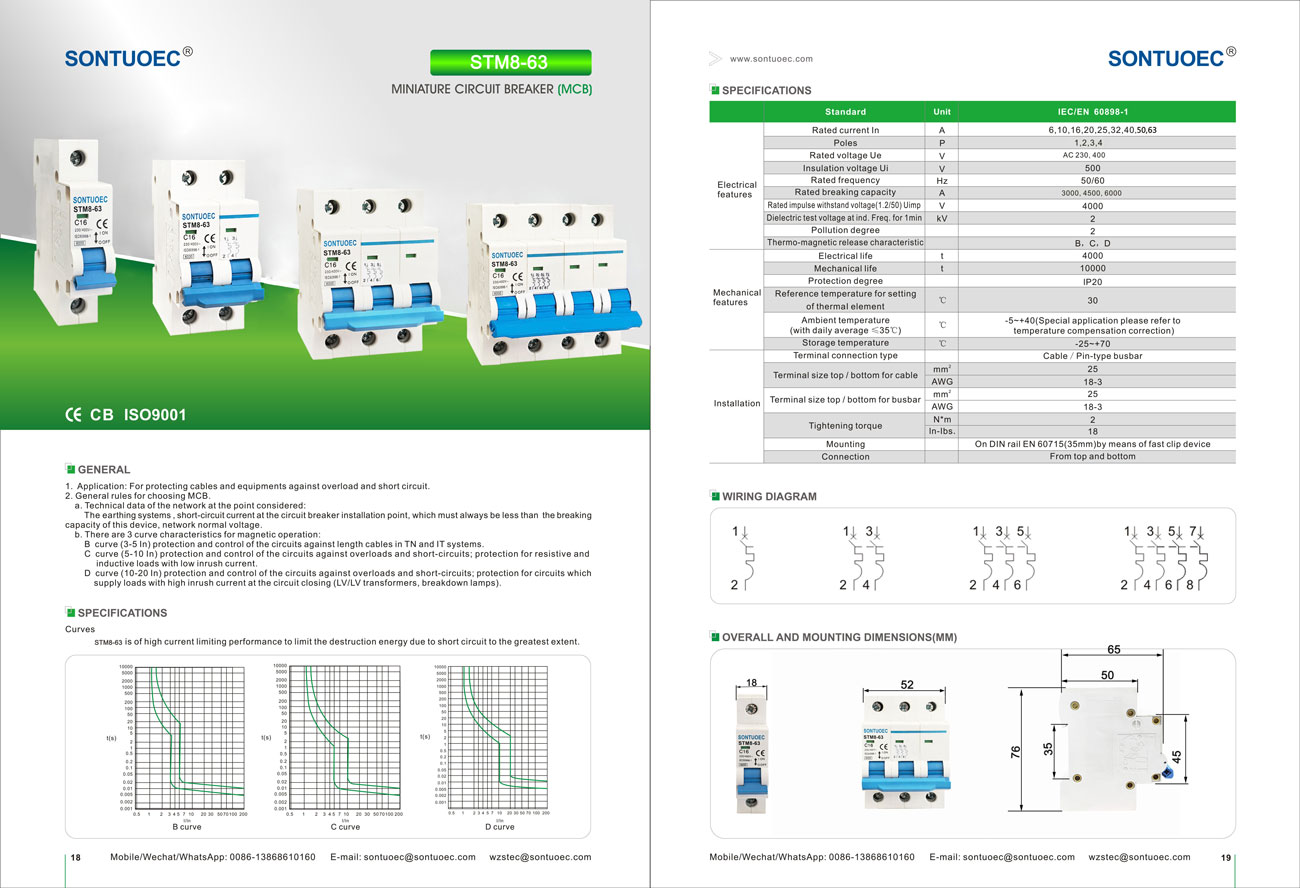

ವಿಶೇಷಣಗಳು:

	ಮಾನದಂಡ		ಐಇಸಿ/ಇಎನ್ 60898-1
ವಿದ್ಯುತ್ ಲಕ್ಷಣಗಳು	ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಸ್ತುತ	A	1,2,4,6,10,16,20,25,32,40,50,50,63
	ಧ್ರುವಗಳು	P	1,2,3,4
	ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ ಯುಇ	V	ಎಸಿ 230, 400
	ನಿರೋಧನ ವೋಲ್ಟೇಜ್ ಯುಐ	V	500
	ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ	Hತ	50/60
	ರೇಟ್ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ	A	3000, 4500, 6000
	ರೇಟ್ ಮಾಡಿದ ಪ್ರಚೋದನೆಯು ವೋಲ್ಟೇಜ್ (1.2/50) ಯುಐಎಂಪಿ ಅನ್ನು ತಡೆದುಕೊಳ್ಳುತ್ತದೆ	V	4000
	Ind.freq.for 1 ನಿಮಿಷದಲ್ಲಿ ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಟೆಸ್ಟ್ ವೋಲ್ಟೇಜ್	ಕೆ.ವಿ.	2
	ಮಾಲಿನ್ಯ ಪದವಿ		2
	ಥರ್ಮೋ-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಬಿಡುಗಡೆ ಗುಣಲಕ್ಷಣ		ಬಿ, ಸಿ, ಡಿ
ಯಾಂತ್ರಿಕ ಲಕ್ಷಣಗಳು	ವಿದ್ಯುತ್ತಿನ ಜೀವಾವಧಿ	t	4000
	ಯಾಂತ್ರಿಕ ಜೀವನ	t	10000
	ರಕ್ಷಣೆ ಪದವಿ		ಐಪಿ 20
	ಸೆಟ್ಟಿಂಗ್‌ಗಾಗಿ ಉಲ್ಲೇಖ ತಾಪಮಾನ	ºC	30
	ಉಷ್ಣ ಅಂಶದ	ºC	30
	ಸುತ್ತುವರಿದ ಉಷ್ಣ	ºC	-5 ~+40 (ವಿಶೇಷ ಅಪ್ಲಿಕೇಶನ್ ದಯವಿಟ್ಟು ಉಲ್ಲೇಖಿಸಿ
	(ದೈನಂದಿನ ಸರಾಸರಿ ≤35ºC ಯೊಂದಿಗೆ)	ºC	ಉಷ್ಣ ಪರಿಹಾರ ತಿದ್ದುಪಡಿ)
	ಶೇಖರಣಾ ತಾಪಮಾನ	ºC	-25 ~+70
ಸ್ಥಾಪನೆ	ಅಂತಿಮ ಸಂಪರ್ಕ ಪ್ರಕಾರ		ಕೇಬಲ್/ಪಿನ್ ಪ್ರಕಾರ ಬಸ್ಸಿಗರು
	ಕೇಬಲ್ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲಿನ/ಕೆಳಭಾಗ	ಮಿಮೀ²	25
	ಕೇಬಲ್ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲಿನ/ಕೆಳಭಾಗ	ಅಣಬೆ	ಮಾರ್ಚ್ 18
	ಥರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲಿನ/ಕೆಳಭಾಗ ಬಸ್ಸಿಗರು	ಮಿಮೀ²	25
	ಥರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲಿನ/ಕೆಳಭಾಗ ಬಸ್ಸಿಗರು	ಅಣಬೆ	ಮಾರ್ಚ್ 18
	ಟಾರ್ಕ್ ಅನ್ನು ಬಿಗಿಗೊಳಿಸುವುದು	N^*m	2
	ಟಾರ್ಕ್ ಅನ್ನು ಬಿಗಿಗೊಳಿಸುವುದು	ಪಿತ್ತ	18

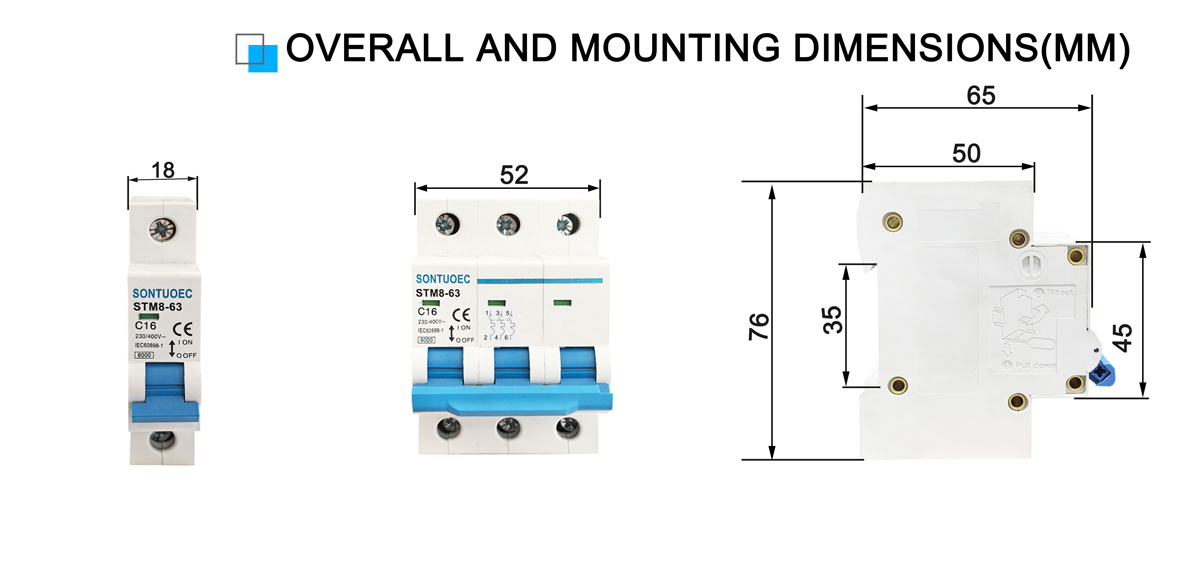

	ಹೆಚ್ಚುತ್ತಿರುವ		ಮೇಲೆ ಫಾಸ್ಟ್ ಕ್ಲಿಪ್ ಸಾಧನದ ಮೂಲಕ ದಿನ್ ರೈಲು ಎನ್ 60715 (35 ಎಂಎಂ)
	ಸಂಪರ್ಕ		ನಿಂದ ಮೇಲಿನ ಮತ್ತು ಕೆಳಭಾಗ

ಎಸ್‌ಟಿಬಿ 1-63 ಚಿಕಣಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ನ ಮುಖ್ಯ ಕಾರ್ಯಗಳು

ಎಂಸಿಬಿಗಳ ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

ಎಂಸಿಬಿಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಒಳಗೆ ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಅಥವಾ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಟ್ರಿಪ್ ಡಿಟೆಕ್ಟರ್ ಅನ್ನು ಹೊಂದಿರುತ್ತವೆ, ಇದನ್ನು ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಪ್ರವಾಹದಲ್ಲಿನ ಬದಲಾವಣೆಗಳನ್ನು ಕಂಡುಹಿಡಿಯಲು ಬಳಸಲಾಗುತ್ತದೆ. ಪ್ರವಾಹವು ಅಸಹಜವಾದಾಗ, ಸ್ಟ್ರೈಕರ್ ಎಂಸಿಬಿಯ ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಎಸ್‌ಟಿಬಿ 1-63 ಚಿಕಣಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಟೊ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸುತ್ತದೆ.

. ಪ್ರವಾಹವು ತುಂಬಾ ದೊಡ್ಡದಾಗಿದ್ದಾಗ, ಕಂಡಕ್ಟರ್ ಬಿಸಿಯಾಗುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಉಷ್ಣ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಸ್ಟ್ರೈಕರ್ ಒಳಗೆ ಬೈಮೆಟಲ್ ಬಾಗುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ.

2.ಇಲೆಕ್ಟ್ರಾನಿಕ್ ಸ್ಟ್ರೈಕರ್: ಪ್ರಸ್ತುತ ಬದಲಾವಣೆಗಳನ್ನು ಕಂಡುಹಿಡಿಯಲು ಮತ್ತು ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನದ ಕ್ರಿಯೆಯನ್ನು ನಿಯಂತ್ರಿಸಲು ಇದು ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳನ್ನು ಬಳಸುತ್ತದೆ. ಅಸಹಜ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆ ಮಾಡಿದಾಗ, ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸ್ಟ್ರೈಕರ್ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಲು ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನಕ್ಕೆ ಸಂಕೇತವನ್ನು ಕಳುಹಿಸುತ್ತದೆ.

ಎಂಸಿಬಿಯ ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶಗಳು

ಅಸಹಜ ಪ್ರವಾಹಗಳಿಂದ ಉಂಟಾಗುವ ಹಾನಿಯಿಂದ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಉಪಕರಣಗಳನ್ನು ರಕ್ಷಿಸಲು ವಸತಿ, ವಾಣಿಜ್ಯ ಮತ್ತು ಕೈಗಾರಿಕಾ ಪ್ರದೇಶಗಳಲ್ಲಿನ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಎಂಸಿಬಿಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಅವುಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ವಿತರಣಾ ಪೆಟ್ಟಿಗೆಗಳು, ಸ್ವಿಚ್‌ಬೋರ್ಡ್‌ಗಳು ಅಥವಾ ನಿಯಂತ್ರಣ ಕ್ಯಾಬಿನೆಟ್‌ಗಳಲ್ಲಿ ಸ್ಥಾಪಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್‌ನ ಮುಖ್ಯ ಸ್ವಿಚ್ ಅಥವಾ ಬ್ರಾಂಚ್ ಸ್ವಿಚ್ ಆಗಿ ಬಳಸಲಾಗುತ್ತದೆ.

ಎಂಸಿಬಿಗಳ ಆಯ್ಕೆ ಮತ್ತು ಸ್ಥಾಪನೆ

. ಸ್ಥಳೀಯ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ಮಾನದಂಡಗಳು ಮತ್ತು ನಿಬಂಧನೆಗಳೊಂದಿಗೆ ಆಯ್ದ ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ಕಂಪಲ್‌ಗಳು ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳುವುದು ಸಹ ಮುಖ್ಯವಾಗಿದೆ.

. ಅನುಸ್ಥಾಪನೆಯ ಸಮಯದಲ್ಲಿ, ಸಂಬಂಧಿತ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ನಿಯಮಗಳು ಮತ್ತು ಕಾರ್ಯಾಚರಣಾ ಕಾರ್ಯವಿಧಾನಗಳನ್ನು ಗಮನಿಸಬೇಕು.
