ಎಸಿ/ಡಿಸಿ ಮೋಲ್ಡ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಇಂಟಿಗ್ರೇಟೆಡ್ ಓವರ್ಲೋಡ್ ಪ್ರೊಟೆಕ್ಷನ್, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ ಮತ್ತು (ಕೆಲವು ಮಾದರಿಗಳಲ್ಲಿ) ಭೂಮಿಯ ಸೋರಿಕೆ ರಕ್ಷಣೆಯನ್ನು ಹೊಂದಿರುವ ವಿದ್ಯುತ್ ಸ್ವಿಚ್ ಆಗಿದೆ. ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆ, ಹೆಚ್ಚಿನ ರಕ್ಷಣೆ ಮಟ್ಟ ಮತ್ತು ದೀರ್ಘ ಸೇವಾ ಜೀವನವನ್ನು ಒಳಗೊಂಡಿರುವ ಅಚ್ಚೊತ್ತಿದ ಪ್ರಕರಣದೊಂದಿಗೆ ಇದನ್ನು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ. ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಪ್ರವಾಹವು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹವನ್ನು ಮೀರಿದಾಗ ಅಥವಾ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಸಂಭವಿಸಿದಾಗ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಟ್ರಿಪ್ ಮಾಡಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಓವರ್ಲೋಡ್ ಅಥವಾ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ನಿಂದಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಉಪಕರಣಗಳು ಹಾನಿಯಾಗದಂತೆ ತಡೆಯುತ್ತದೆ.

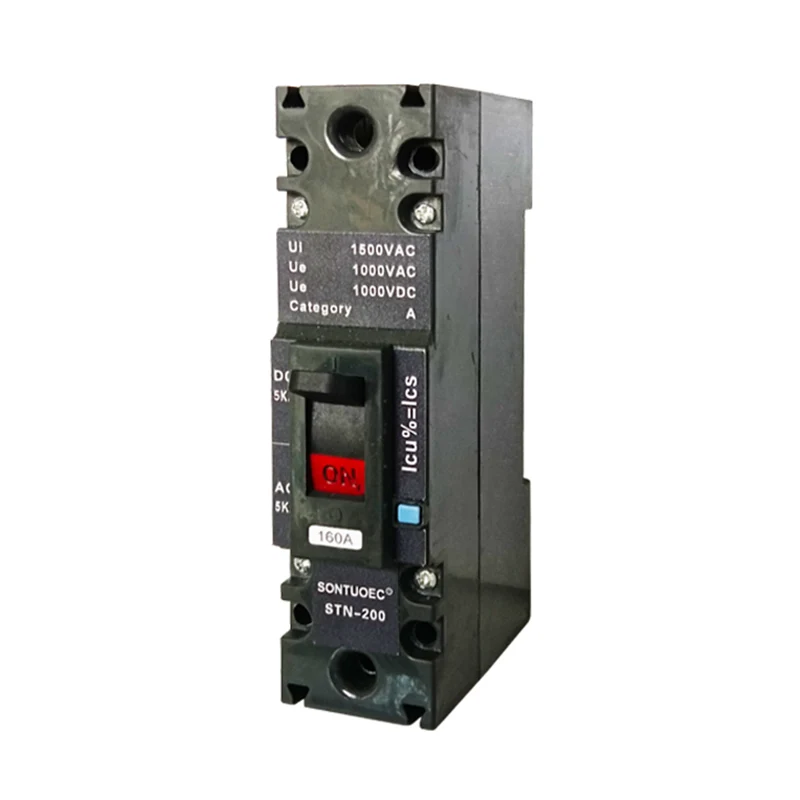

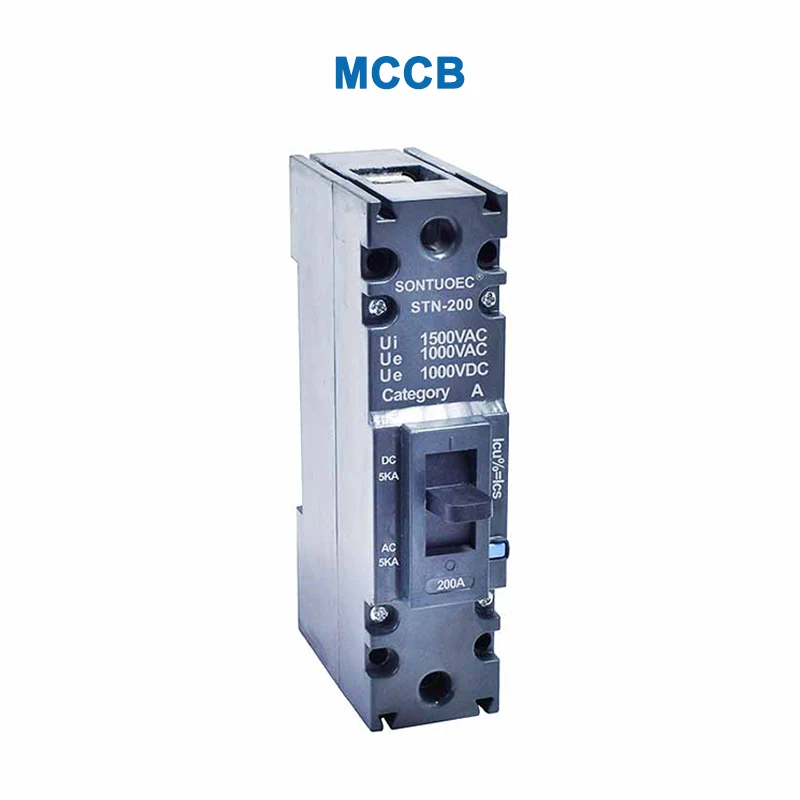

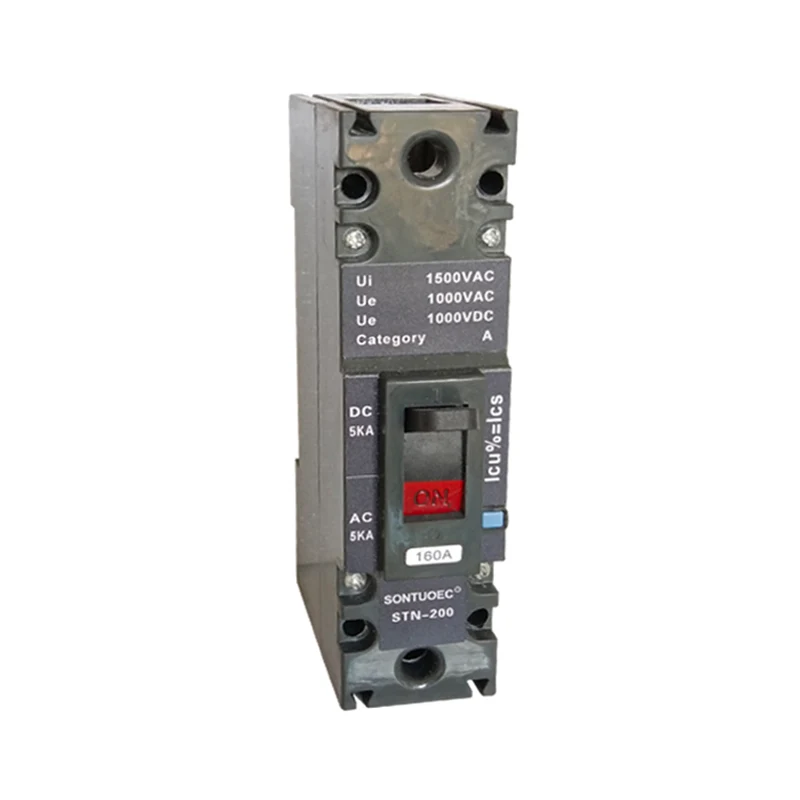

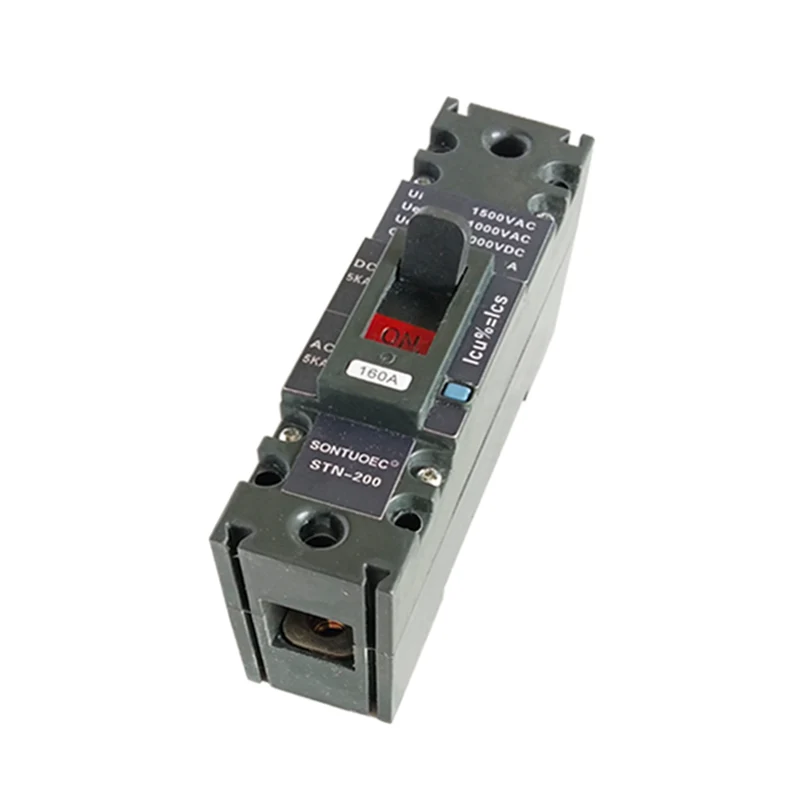

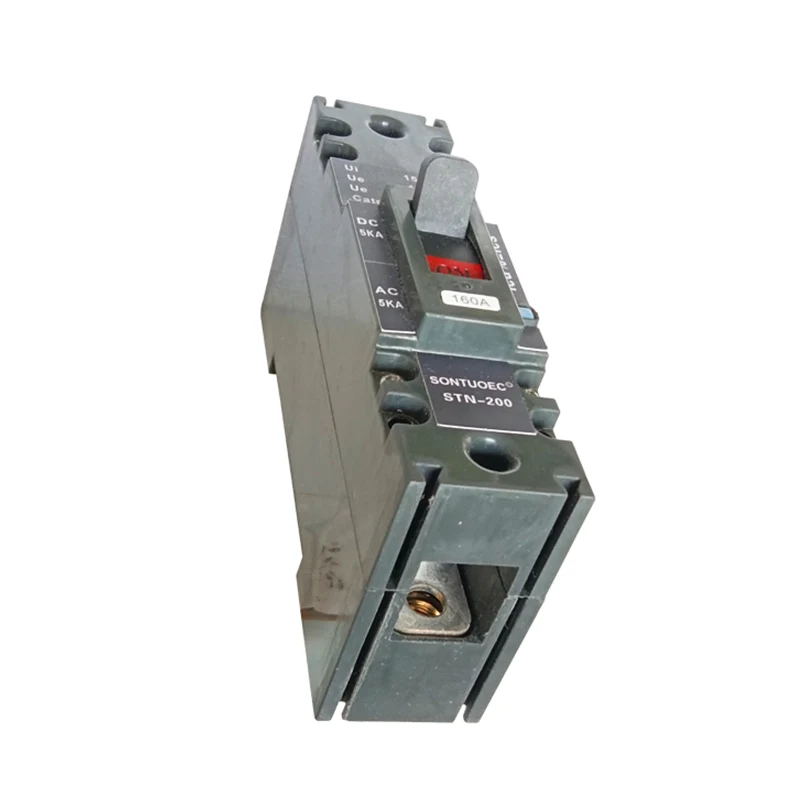

ಮಾದರಿ | ಎಸ್ಟಿಎನ್ -200 |
ಸ್ಟ್ಯಾಂಡರ್ಡ್: | ಐಇಸಿ 60947-2 |
ರಚನೆ | ಎಮ್ಸಿಬಿ |
ವಿಧ | ಮೌಲೆಡೆ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ |
ಪ್ರಮಾಣೀಕರಣ | ಸಿಇ |
ಸುರುಳಿ ವೋಲ್ತ | 500 ವಿ/750 ವಿ/1000 ವಿ |
ಕಂಬ | 1 ಪಿ |
ವಿವರಣೆ | 1 ಪು: 200 ಎ |
ಮೂಲ | ವೆನ್ zh ೌ han ಾಂಜಿಯಾಂಗ್ |
ಉತ್ಪಾದಕ ಸಾಮರ್ಥ್ಯ | 2000 ಪೀಸ್/ವಾರ |
ವೇಗ | ಸಾಮಾನ್ಯ ಪ್ರಕಾರದ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ |
ಸ್ಥಾಪನೆ | ಸ್ಥಿರ |
ಧ್ರುವಗಳ ಸಂಖ್ಯೆ | 1 |
ಕಾರ್ಯ | ಕನ್ವೆನ್ಷನೈ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್, ಸರ್ಕ್ಯೂಟ್-ಬ್ರೇಕರ್ ವೈಫಲ್ಯ ರಕ್ಷಣೆ, ಅತಿಯಾದ ರಕ್ಷಣೆ |
ಮಾನದಂಡ | ಐಇಸಿ 60947-2 ಜಿಬಿ 14048.2 |
ಒಳಗೆ | 16,32,63,100,125,150,175,200 ಎ |
ಅಲ್ಟಿನೇಟ್ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ (ಕೆಎ) ಎಲ್ಸಿಎಸ್ 100% |
ಎಸಿ: 100 ಕೆಎ (220/240 ವಿ); 50 ಕೆಎ (380/415 ವಿ); 30 ಕೆಎ (440/460 ವಿ); 20 ಕೆಎ (480/500 ವಿ); 15 ಕೆಎ (600 ವಿ); 10 ಕೆಎ (800 ವಿ); 5 ಕೆಎ (1000 ವಿ); ಡಿಸಿ: 100 ಕೆಎ (125 ವಿ); 50 ಕೆಎ (250 ವಿ); 15 ಕೆಎ (500 ವಿ); 10 ಕೆಎ (800 ವಿ); 5 ಕೆಎ (1000 ವಿ). |
ಸಾರಿಗೆ | ಆಂತರಿಕ ಪೆಟ್ಟಿಗೆ/ಪೆಟ್ಟಿಗೆ |
ದಳ | Sontuoec, WZStec |
ಎಚ್ಎಸ್ ಕೋಡ್ | 8536200000 |
ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ
ಎಸಿ/ಡಿಸಿ ಮೋಲ್ಡ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಕೆಲಸದ ತತ್ವವು ಪ್ರವಾಹದ ಉಷ್ಣ ಮತ್ತು ವಿದ್ಯುತ್ಕಾಂತೀಯ ಪರಿಣಾಮಗಳನ್ನು ಆಧರಿಸಿದೆ. ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಪ್ರವಾಹವು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ರೇಟೆಡ್ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಒಳಗೆ ಬೈಮೆಟಲ್ ಶಾಖದಿಂದ ಬಾಗುತ್ತದೆ, ಇದು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಲು ಟ್ರಿಪ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ. ಅದೇ ಸಮಯದಲ್ಲಿ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ವಿದ್ಯುತ್ಕಾಂತೀಯ ಬಿಡುಗಡೆ ಸಾಧನವನ್ನು ಸಹ ಹೊಂದಿದ್ದು, ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹ ಇದ್ದಾಗ, ವಿದ್ಯುತ್ಕಾಂತೀಯ ಬಿಡುಗಡೆ ಸಾಧನವು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಲು ತ್ವರಿತವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ. ಇದಲ್ಲದೆ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಗಳ ಕೆಲವು ಮಾದರಿಗಳು ಸೋರಿಕೆ ರಕ್ಷಣೆಯನ್ನು ಹೊಂದಿದ್ದು, ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆಹಚ್ಚಿದಾಗ, ಇದು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸುತ್ತದೆ.
ಹೆಚ್ಚಿನ ಸಂವೇದನೆ ಮತ್ತು ವೇಗದ ಪ್ರತಿಕ್ರಿಯೆ: ಎಸಿ/ಡಿಸಿ ಮೋಲ್ಡ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ದೋಷ ಪ್ರವಾಹಗಳನ್ನು ತ್ವರಿತವಾಗಿ ಪತ್ತೆಹಚ್ಚಲು ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಬಹಳ ಕಡಿಮೆ ಸಮಯದಲ್ಲಿ ಕತ್ತರಿಸಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸುತ್ತದೆ.
ಬಹು ರಕ್ಷಣೆ ಕಾರ್ಯಗಳು: ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆ, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ ಮತ್ತು (ಕೆಲವು ಮಾದರಿಗಳಲ್ಲಿ) ಸೋರಿಕೆ ರಕ್ಷಣೆಯಂತಹ ಅನೇಕ ರಕ್ಷಣಾ ಕಾರ್ಯಗಳನ್ನು ಸಂಯೋಜಿಸುತ್ತದೆ, ಇದು ವಿಭಿನ್ನ ಸರ್ಕ್ಯೂಟ್ಗಳ ರಕ್ಷಣೆಯ ಅಗತ್ಯಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ.
ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆ ಮತ್ತು ಹೆಚ್ಚಿನ ಸಂರಕ್ಷಣಾ ಮಟ್ಟ: ಅಚ್ಚೊತ್ತಿದ ಕೇಸ್ ವಿನ್ಯಾಸ, ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆ ಮತ್ತು ಹೆಚ್ಚಿನ ರಕ್ಷಣಾ ಮಟ್ಟ, ತೇವಾಂಶ, ಧೂಳು ಮುಂತಾದ ಕಠಿಣ ಪರಿಸರ ಪರಿಸ್ಥಿತಿಗಳನ್ನು ತಡೆದುಕೊಳ್ಳಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ.
ಸ್ಥಾಪಿಸಲು ಸುಲಭ ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭ: ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಪ್ಲಗ್-ಅಂಡ್-ಪ್ಲೇ ವಿನ್ಯಾಸವನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳುತ್ತವೆ, ಇದು ಸ್ಥಾಪಿಸಲು ಸುಲಭ ಮತ್ತು ಕಿತ್ತುಹಾಕುತ್ತದೆ. ಏತನ್ಮಧ್ಯೆ, ಅದರ ಸರಳ ಆಂತರಿಕ ರಚನೆಯು ನಿರ್ವಹಿಸಲು ಮತ್ತು ಕೂಲಂಕಷವಾಗಿ ಪರಿಶೀಲಿಸಲು ಸುಲಭಗೊಳಿಸುತ್ತದೆ.
ಮನೆಗಳು, ಕಚೇರಿಗಳು, ಕಾರ್ಖಾನೆಗಳು, ಆಸ್ಪತ್ರೆಗಳು ಮತ್ತು ಮುಂತಾದ ವಿದ್ಯುತ್ ರಕ್ಷಣೆ ಅಗತ್ಯವಿರುವ ಸ್ಥಳಗಳಲ್ಲಿ ಎಸಿ/ಡಿಸಿ ಮೋಲ್ಡ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ವಿಶೇಷವಾಗಿ ಎಸಿ ಮತ್ತು ಡಿಸಿ ಸರ್ಕ್ಯೂಟ್ಗಳನ್ನು ಸೌರಶಕ್ತಿ ವ್ಯವಸ್ಥೆಗಳು, ಇಂಧನ ಶೇಖರಣಾ ವ್ಯವಸ್ಥೆಗಳು, ಚಾರ್ಜಿಂಗ್ ರಾಶಿಗಳು ಇತ್ಯಾದಿಗಳಂತಹ ರಕ್ಷಿಸಬೇಕಾದ ಸ್ಥಳಗಳಲ್ಲಿ, ಎಸಿ/ಡಿಸಿ ಮೋಲ್ಡ್ಡ್ ಕೇಸ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ಹೆಚ್ಚು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.
