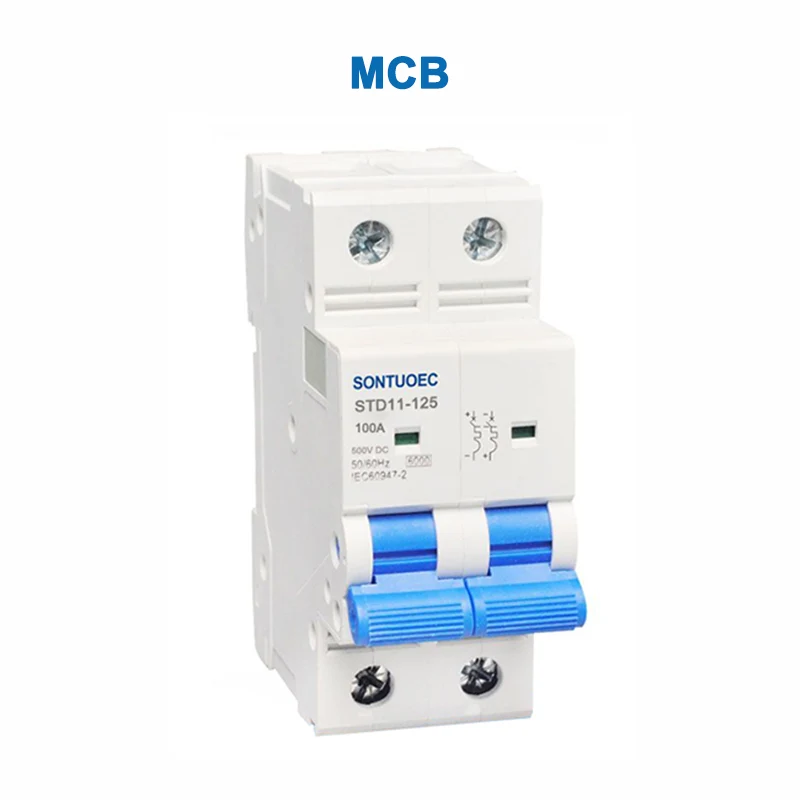

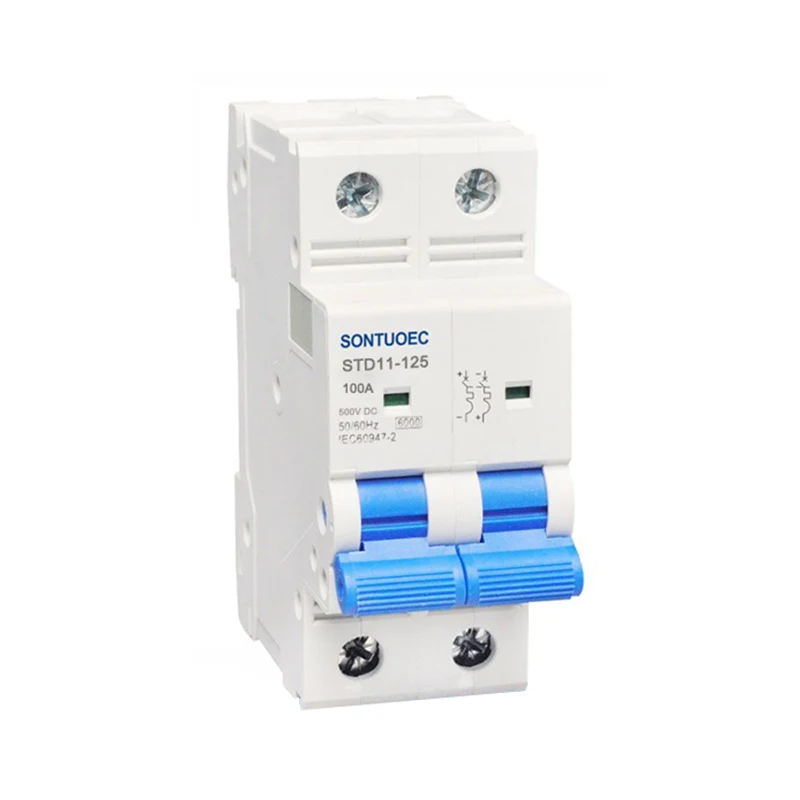

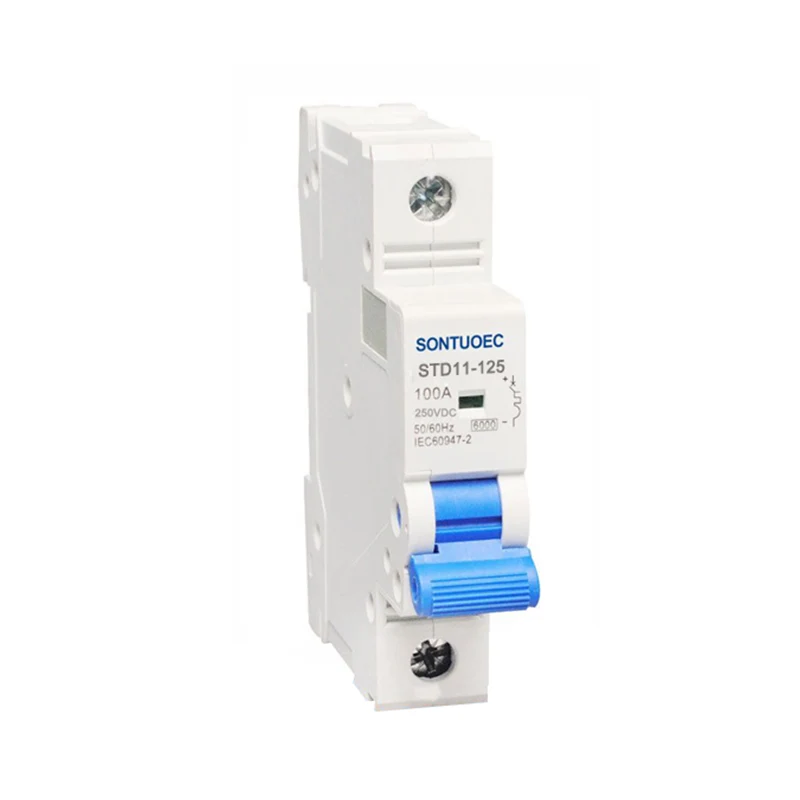

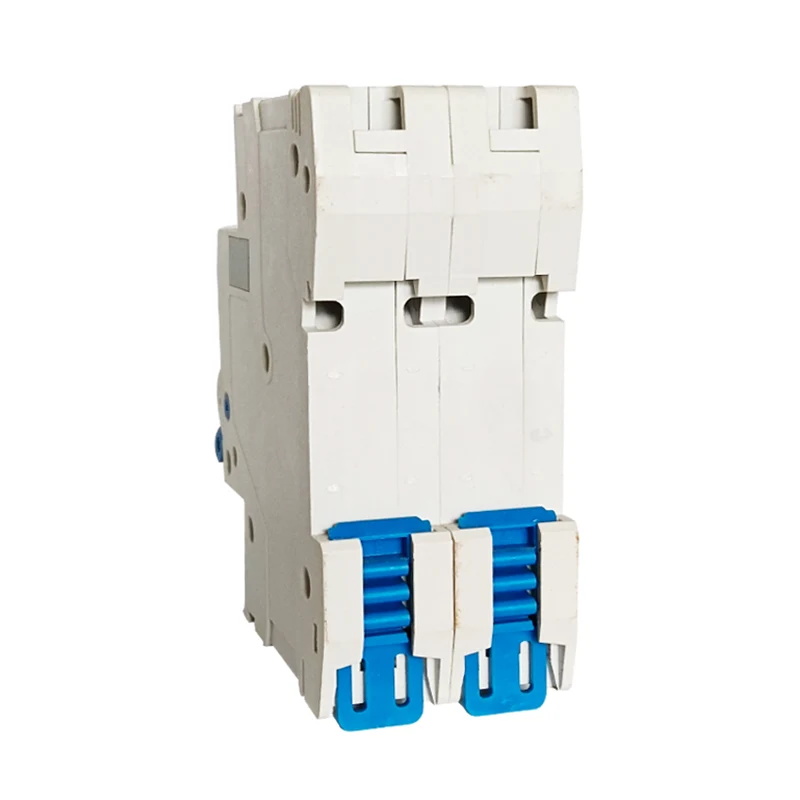

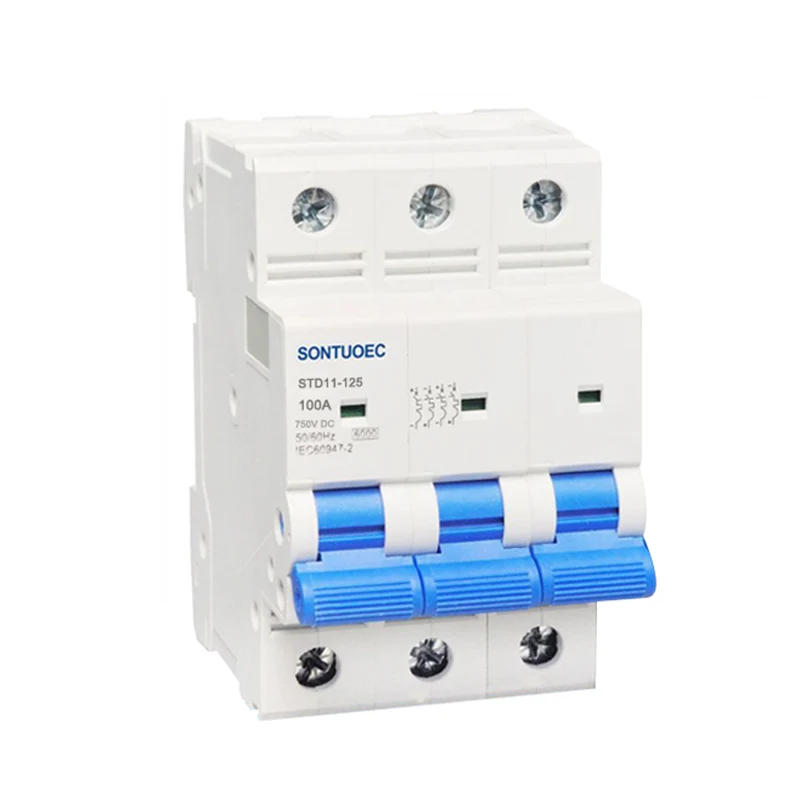

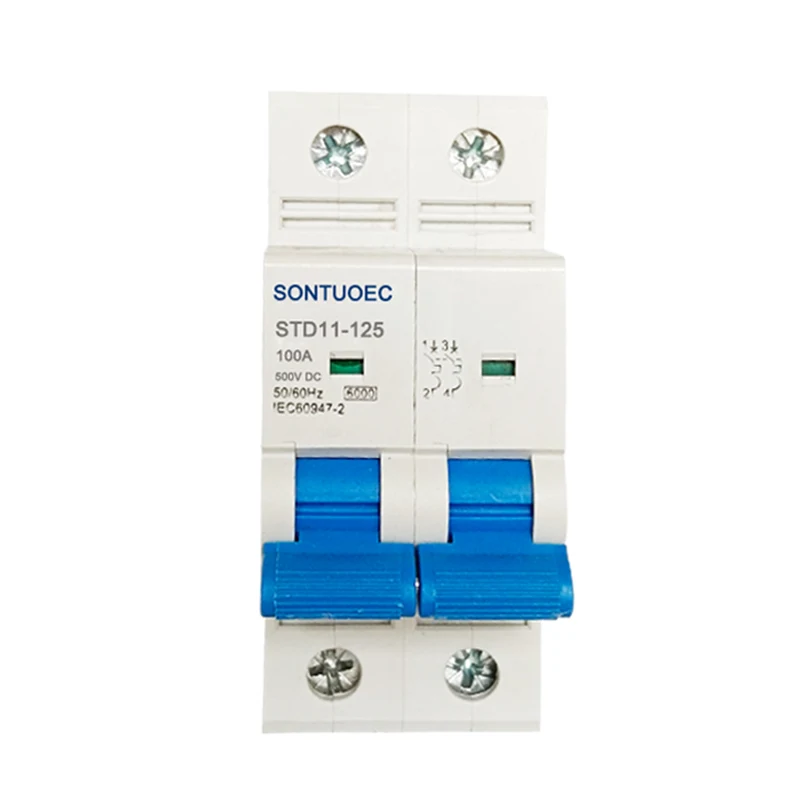

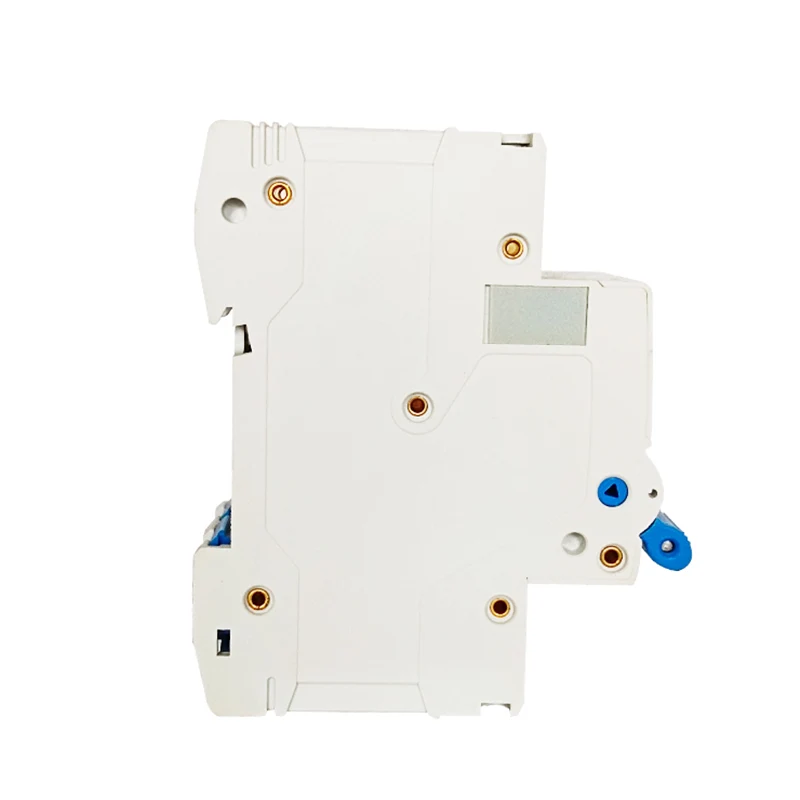

ಡಿಸಿ ಎಂಸಿಬಿ ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಎನ್ನುವುದು ಡಿಸಿ ಸರ್ಕ್ಯೂಟ್ಗಳಲ್ಲಿ ಸ್ವಯಂಚಾಲಿತ ಕಾರ್ಯಾಚರಣೆಗಾಗಿ ವಿಶೇಷವಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ವಿದ್ಯುತ್ ಸ್ವಿಚ್ ಆಗಿದೆ. ಓವರ್ಲೋಡ್ಗಳು, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ಗಳು ಮತ್ತು ಇತರ ದೋಷದ ಅಪಾಯಗಳಿಂದ ಸ್ವಯಂಚಾಲಿತ ಸಾಧನಗಳನ್ನು ರಕ್ಷಿಸುವುದು ಮತ್ತು ಸಂಪೂರ್ಣ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ ಸುರಕ್ಷತೆಯನ್ನು ಖಚಿತಪಡಿಸುವುದು ಇದರ ಮುಖ್ಯ ಕಾರ್ಯವಾಗಿದೆ. ಸರ್ಕ್ಯೂಟ್ ಮೂಲಕ ಹರಿಯುವ ಪ್ರವಾಹವು ಡಿಸಿ ಎಂಸಿಬಿಯ ರೇಟಿಂಗ್ ಅನ್ನು ಮೀರಿದಾಗ ಅಥವಾ ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಸೋರಿಕೆ ಪ್ರವಾಹವು ಪತ್ತೆಯಾದಾಗ, ಡಿಸಿ ಎಂಸಿಬಿ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಓವರ್ಲೋಡ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಅಥವಾ ಸೋರಿಕೆಯಿಂದಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಹಾನಿಯಾಗದಂತೆ ತಡೆಯುತ್ತದೆ.
ಮಾದರಿ |
ಎಸ್ಟಿಡಿ 11-125 |
ಮಾನದಂಡ |
ಐಇಸಿ 60898-1 |
ಕಂಬ |

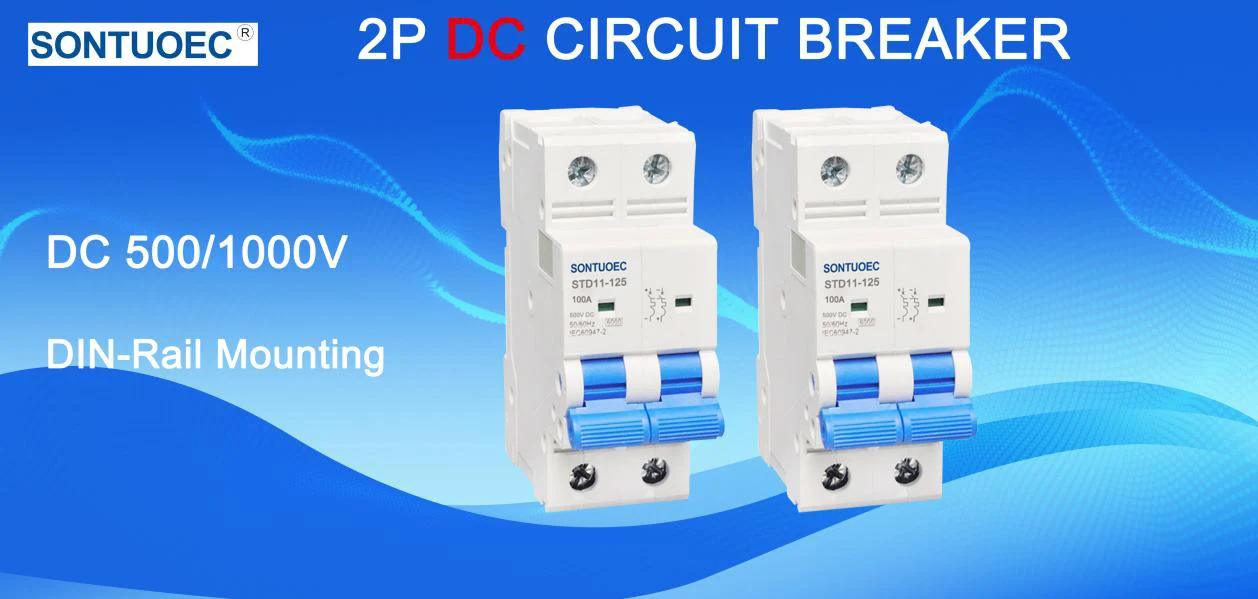

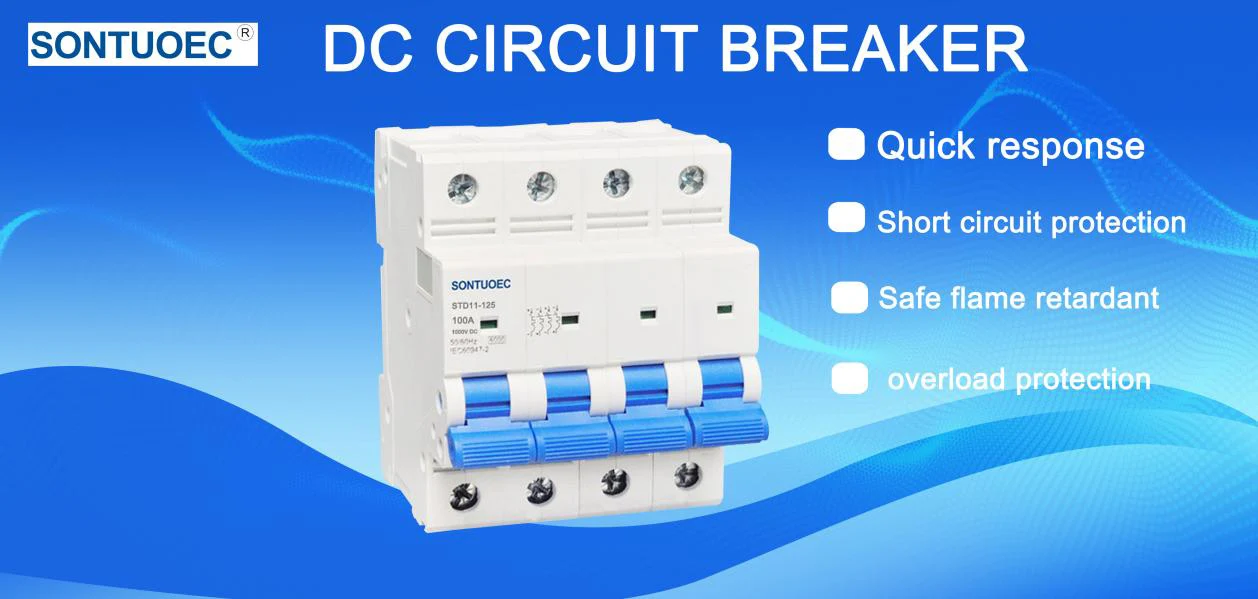

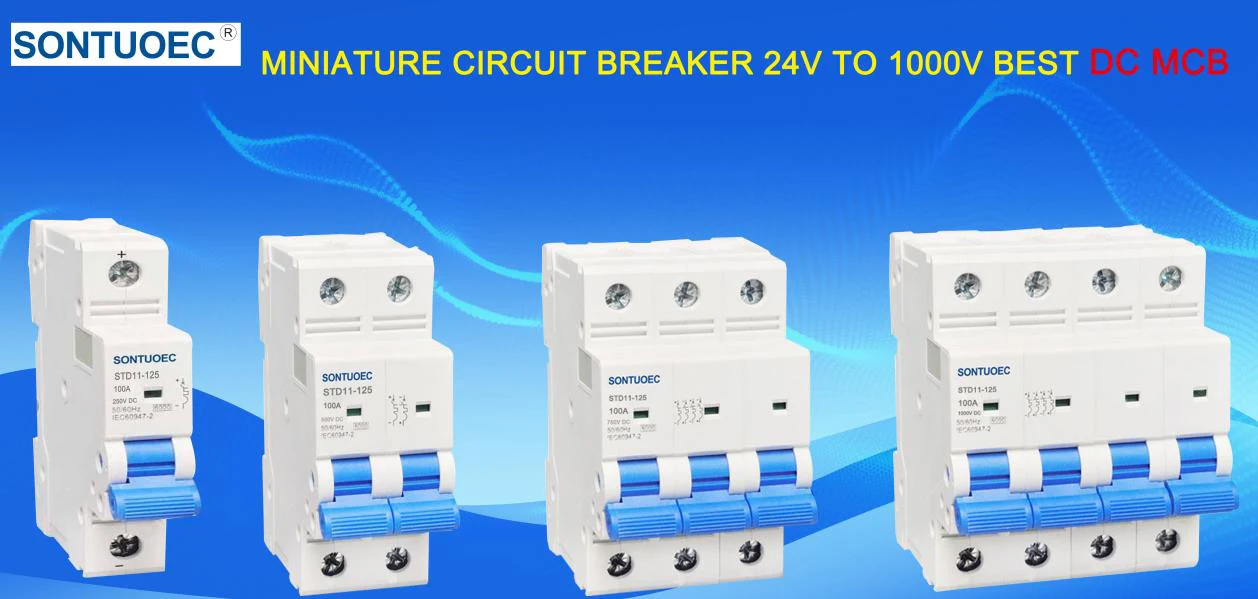

1p, 2p, 3p, 4p |
ಟ್ರಿಪ್ಪಿಂಗ್ ಕರ್ವ್ |
ಬಿ, ಸಿ, ಡಿ |
ರೇಟ್ ಮಾಡಲಾದ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಸಾಮರ್ಥ್ಯ (ಐಸಿಎನ್) |
3 ಕೆಎ, 4.5 ಕೆ, 6 ಕೆಎ |
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (in) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,100,125 ಎ |
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ (ಯುಇ) |
ಡಿಸಿ 24,48,120,250,500,750,1000 |
ಕಾಂತೀಯ ಬಿಡುಗಡೆಗಳು |
ಬಿ ಕರ್ವ್: 3in ಮತ್ತು 5 ರ ನಡುವೆ ಸಿ ಕರ್ವ್: 5in ಮತ್ತು 10in ನಡುವೆ ಡಿ ಕರ್ವ್: 10in ಮತ್ತು 14in ನಡುವೆ |
ವಿದ್ಯುತ್ ಯಾಂತ್ರಿಕ ಸಹಿಷ್ಣುತೆ |
6000 ಕ್ಕೂ ಹೆಚ್ಚು ಚಕ್ರಗಳು |
ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ
ಡಿಸಿ ಎಂಸಿಬಿ ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಆಪರೇಟಿಂಗ್ ತತ್ವವು ವಿದ್ಯುತ್ ಪ್ರವಾಹದ ಉಷ್ಣ ಮತ್ತು ವಿದ್ಯುತ್ಕಾಂತೀಯ ಪರಿಣಾಮಗಳನ್ನು ಆಧರಿಸಿದೆ. ಡಿಸಿ ಎಂಸಿಬಿ ಮೂಲಕ ನಿರಂತರ ಓವರ್ಕರೆಂಟ್ ಹರಿಯುವಾಗ, ಅದರ ಆಂತರಿಕ ಬೈಮೆಟಲ್ ಅನ್ನು ಬಿಸಿಮಾಡಲಾಗುತ್ತದೆ ಮತ್ತು ಬಾಗಿಸುವ ಮೂಲಕ ತಿರುಗಿಸಲಾಗುತ್ತದೆ, ಇದು ಯಾಂತ್ರಿಕ ಲಾಚ್ ಅನ್ನು ಬಿಡುಗಡೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ. ಇದಲ್ಲದೆ, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ನ ಸಂದರ್ಭದಲ್ಲಿ, ಪ್ರಸ್ತುತದ ಹಠಾತ್ ಏರಿಕೆಯು ಡಿಸಿ ಎಂಸಿಬಿಯ ಸ್ಟ್ರೈಕರ್ ಕಾಯಿಲ್ ಅಥವಾ ಸೊಲೆನಾಯ್ಡ್ಗೆ ಎಲೆಕ್ಟ್ರೋಮೆಕಾನಿಕಲ್ ಸ್ಥಳಾಂತರಕ್ಕೆ ಸಂಬಂಧಿಸಿದ ಪ್ಲಂಗರ್ ಅನ್ನು ಉಂಟುಮಾಡುತ್ತದೆ, ಇದು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಲು ಟ್ರಿಪ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ.
ವಿಶೇಷ ಚಾಪ ನಂದಿಸುವ ಮತ್ತು ಪ್ರಸ್ತುತ ಸೀಮಿತಗೊಳಿಸುವ ವ್ಯವಸ್ಥೆ: ಡಿಸಿ ಎಂಸಿಬಿ ವಿಶೇಷ ಚಾಪವನ್ನು ನಂದಿಸುವ ಮತ್ತು ಪ್ರಸ್ತುತ ಸೀಮಿತಗೊಳಿಸುವ ವ್ಯವಸ್ಥೆಯನ್ನು ಅಳವಡಿಸಿಕೊಂಡಿದೆ, ಇದು ಡಿಸಿ ವಿತರಣಾ ವ್ಯವಸ್ಥೆಯ ದೋಷ ಪ್ರವಾಹವನ್ನು ತ್ವರಿತವಾಗಿ ಮುರಿಯಲು ಮತ್ತು ಚಾಪದ ಉತ್ಪಾದನೆ ಮತ್ತು ಹರಡುವಿಕೆಯನ್ನು ತಡೆಯಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ.
ಹೆಚ್ಚಿನ ಸಂವೇದನೆ ಮತ್ತು ವೇಗದ ಪ್ರತಿಕ್ರಿಯೆ: ಡಿಸಿ ಎಂಸಿಬಿ ಸಣ್ಣ ಸೋರಿಕೆ ಪ್ರವಾಹಗಳನ್ನು ಪತ್ತೆಹಚ್ಚಬಹುದು ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಬಹಳ ಕಡಿಮೆ ಸಮಯದಲ್ಲಿ ಕತ್ತರಿಸಬಹುದು, ಇದು ತ್ವರಿತ ರಕ್ಷಣೆ ನೀಡುತ್ತದೆ.
ಮರುಬಳಕೆ ಮಾಡಬಹುದಾದ: ಸಾಂಪ್ರದಾಯಿಕ ಫ್ಯೂಸ್ಗಳಿಗಿಂತ ಭಿನ್ನವಾಗಿ, ಡಿಸಿ ಎಂಸಿಬಿಯನ್ನು ಪ್ರವಾಸದ ನಂತರ ಹಸ್ತಚಾಲಿತವಾಗಿ ಅಥವಾ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಮರುಹೊಂದಿಸಬಹುದು, ಇದು ಬದಲಿ ಅಗತ್ಯವನ್ನು ನಿವಾರಿಸುತ್ತದೆ.
ಬಹು ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್ಗಳು ಲಭ್ಯವಿದೆ: ಡಿಸಿ ಎಂಸಿಬಿಗಳು ವಿವಿಧ ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್ ವಿಶೇಷಣಗಳಲ್ಲಿ ಲಭ್ಯವಿದೆ.
ಧ್ರುವೀಕರಿಸದ ಮತ್ತು ಧ್ರುವೀಕರಿಸಲ್ಪಟ್ಟಿದೆ: ಮಾರುಕಟ್ಟೆಯಲ್ಲಿರುವ ಡಿಸಿ ಎಂಸಿಬಿಗಳನ್ನು ಮುಖ್ಯವಾಗಿ ಧ್ರುವೀಕರಿಸಿದ ಮತ್ತು ಧ್ರುವೀಕರಿಸದಂತೆ ವರ್ಗೀಕರಿಸಲಾಗಿದೆ. ಧ್ರುವೀಕರಿಸಿದ ಡಿಸಿ ಎಂಸಿಬಿಗಳು ಸಂಪರ್ಕಿಸುವಾಗ ಪ್ರವಾಹದ ದಿಕ್ಕಿನ ಬಗ್ಗೆ ವಿಶೇಷ ಗಮನ ಹರಿಸಬೇಕಾಗುತ್ತದೆ, ಆದರೆ ಧ್ರುವೀಕರಿಸದ ಡಿಸಿ ಎಂಸಿಬಿಗಳು ಪ್ರಸ್ತುತ ಹರಿವಿನ ದಿಕ್ಕನ್ನು ಲೆಕ್ಕಿಸದೆ ಸುರಕ್ಷತಾ ರಕ್ಷಣೆಯನ್ನು ಒದಗಿಸಬಹುದು.
ಡೇಟಾ ಕೇಂದ್ರಗಳು, ದ್ಯುತಿವಿದ್ಯುಜ್ಜನಕ ವಿದ್ಯುತ್ ಉತ್ಪಾದನಾ ವ್ಯವಸ್ಥೆಗಳು, ಶಕ್ತಿ ಸಂಗ್ರಹ ವ್ಯವಸ್ಥೆಗಳು ಮತ್ತು ಚಾರ್ಜಿಂಗ್ ರಾಶಿಗಳಂತಹ ಡಿಸಿ ವಿದ್ಯುತ್ ಸಂರಕ್ಷಣೆಯ ಅಗತ್ಯವಿರುವಲ್ಲಿ ಡಿಸಿ ಎಂಸಿಬಿಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ವಿಶೇಷವಾಗಿ ಶಕ್ತಿ ಶೇಖರಣಾ ಮಾರುಕಟ್ಟೆಯಲ್ಲಿ, ಪ್ರವಾಹದ ದಿಕ್ಕು ಹೆಚ್ಚಾಗಿ ದ್ವಿ-ದಿಕ್ಕಿನ (ಚಾರ್ಜ್/ಡಿಸ್ಚಾರ್ಜ್ ಮೋಡ್) ಆಗಿರುವಾಗ, ಧ್ರುವೀಕರಿಸದ ಡಿಸಿ ಎಂಸಿಬಿಗಳನ್ನು ಬಳಸುವುದು ಅವಶ್ಯಕ.
