ಎಲೆಕ್ಟ್ರಿಕಲ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಎನ್ನುವುದು ಸ್ವಿಚಿಂಗ್ ಸಾಧನವಾಗಿದ್ದು, ಸಾಮಾನ್ಯ ಅಥವಾ ಅಸಹಜ ಸರ್ಕ್ಯೂಟ್ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಪ್ರವಾಹವನ್ನು ಸಾಗಿಸುವ ಮತ್ತು ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯ ಹೊಂದಿದೆ. ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ ಸುರಕ್ಷಿತ ಮತ್ತು ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಓವರ್ಲೋಡ್ಗಳು, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ಗಳು ಮತ್ತು ಇತರ ಅಸಹಜ ಪರಿಸ್ಥಿತಿಗಳಿಂದ ಉಂಟಾಗುವ ಹಾನಿಯಿಂದ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ರಕ್ಷಿಸುವುದು ಇದರ ಮುಖ್ಯ ಕಾರ್ಯವಾಗಿದೆ. ಓವರ್ಲೋಡ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಇತರ ದೋಷಗಳು ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಸಂಭವಿಸಿದಾಗ, ವಿದ್ಯುತ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಪ್ರವಾಹವನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸಬಹುದು, ದೋಷವನ್ನು ವಿಸ್ತರಿಸುವುದನ್ನು ತಡೆಯಬಹುದು ಮತ್ತು ಉಪಕರಣಗಳು ಮತ್ತು ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಬಹುದು.

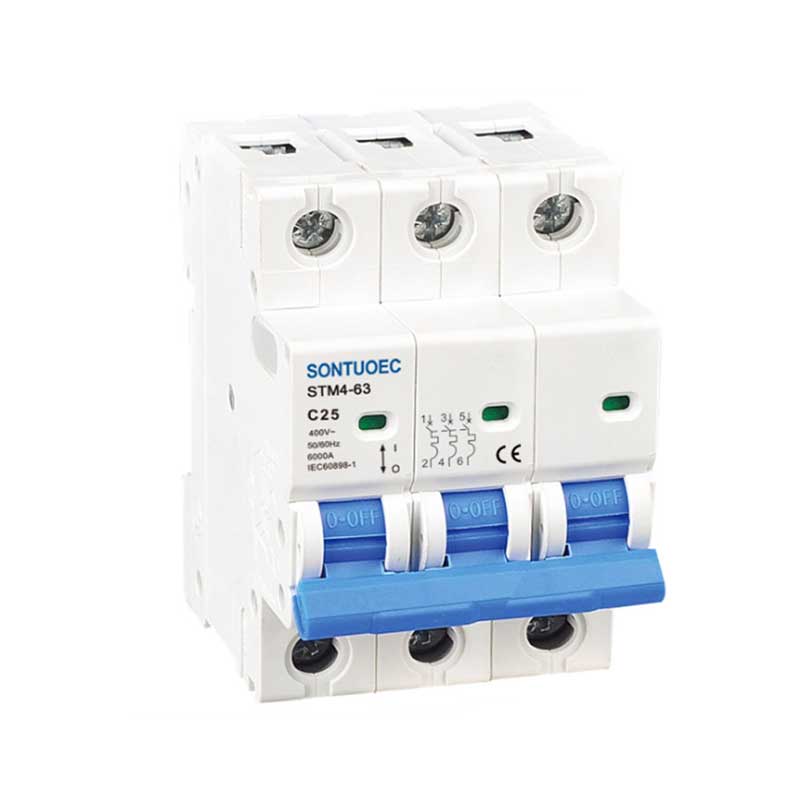

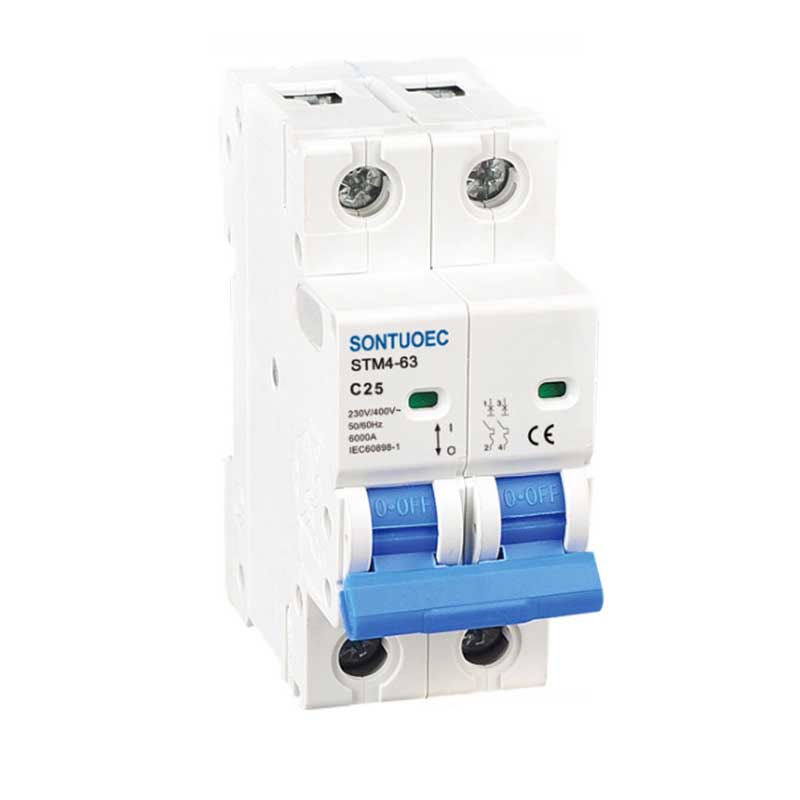

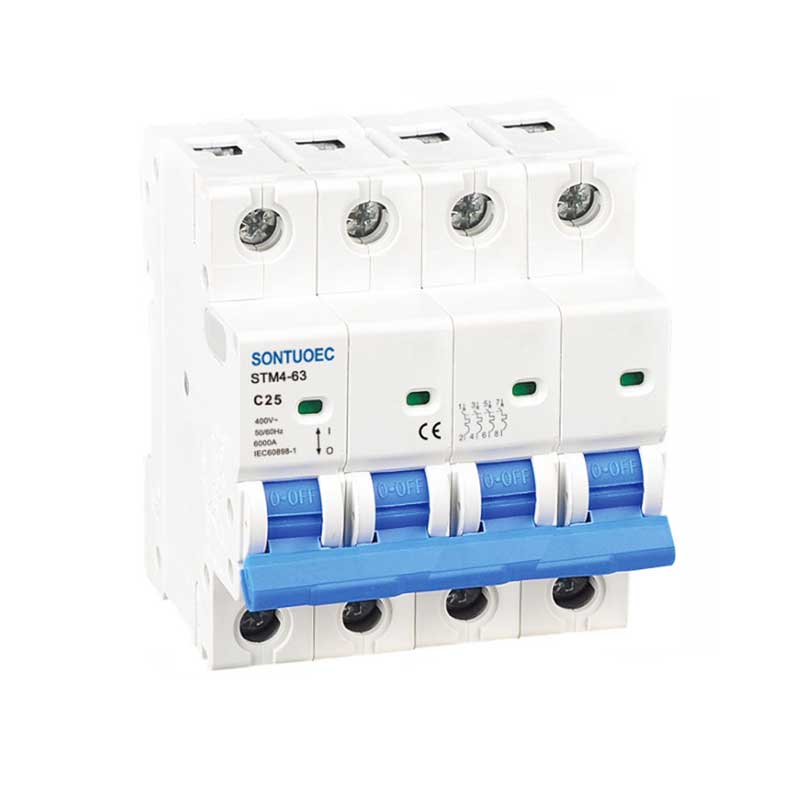

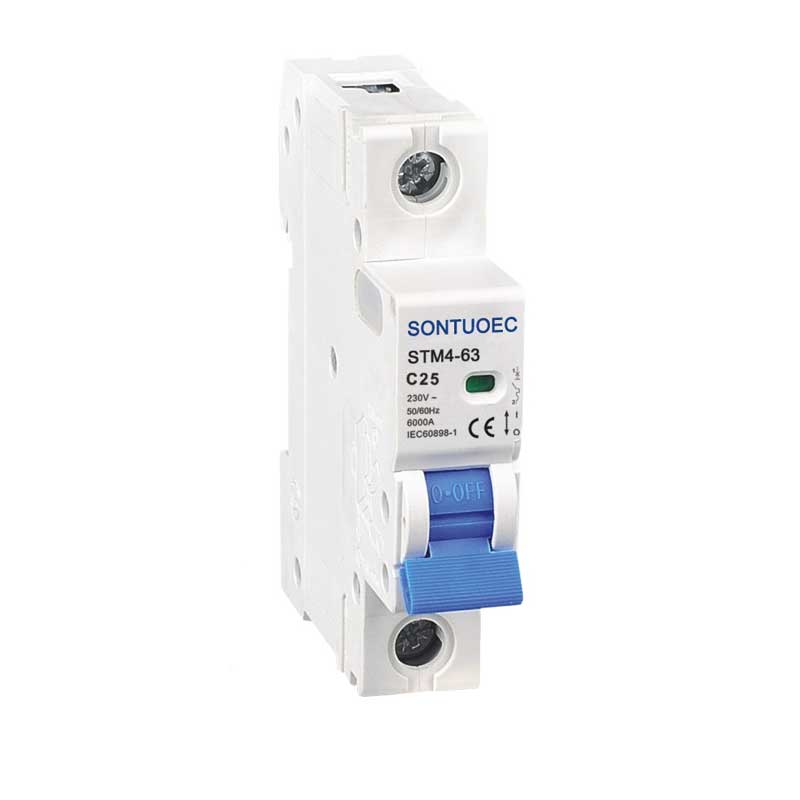

ಮಾದರಿ |
ಎಸ್ಟಿಎಂ 4-63 |
ಮಾನದಂಡ | ಐಇಸಿ 60898-1 |
ಕಂಬ |
1p, 2p, 3p, 4p |
ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ |
3 ಕೆಎ, 4.5 ಕೆ, 6 ಕೆಎ |
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಸ್ತುತ (ಇನ್) |
1,2,4,610,16,20,25,32,40,50,63 ಎ |
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ () |
ಎಸಿ 230 (240)/400 (415) ವಿ |
ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ |
50/60Hz |
ಟ್ರಿಪ್ಪಿಂಗ್ ಕರ್ವ್ |
ಬಿ, ಸಿ, ಡಿ |
ಕಾಂತೀಯ ಬಿಡುಗಡೆಗಳು |
ಬೌ ಕರ್ವ್: 3in ಮತ್ತು 5 ರ ನಡುವೆ |
ಸಿ ಕರ್ವ್: 5in ಮತ್ತು 10in ನಡುವೆ |
|
D ಕರ್ವ್: 10in ಮತ್ತು 14in ನಡುವೆ |
|
ವಿದ್ಯುದ್ವೋಗದ ಸಹಿಷ್ಣುತೆ |
ಆಚೆಗೆ 6000 ಚಕ್ರಗಳು |
ಎಲೆಕ್ಟ್ರಿಕಲ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಗಳ ಕೆಲಸದ ತತ್ವವು ವಿದ್ಯುತ್ಕಾಂತೀಯ ಪ್ರಚೋದನೆ ಮತ್ತು ಯಾಂತ್ರಿಕ ಪ್ರಸರಣದ ತತ್ವಗಳನ್ನು ಆಧರಿಸಿದೆ. ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಪ್ರವಾಹವು ರೇಟ್ ಮಾಡಿದ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ೊಳಗಿನ ಉಷ್ಣ ಅಂಶವು ಬೈಮೆಟಲ್ನ ವಿರೂಪವನ್ನು ಬಿಸಿಮಾಡುತ್ತದೆ ಮತ್ತು ಉತ್ಪಾದಿಸುತ್ತದೆ, ಅಥವಾ ವಿದ್ಯುತ್ಕಾಂತವು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುವ ಯಾಂತ್ರಿಕ ಕಾರ್ಯವನ್ನು ಮಾಡಲು ಸಾಕಷ್ಟು ಹೀರುವಿಕೆಯನ್ನು ಉಂಟುಮಾಡುತ್ತದೆ, ಹೀಗಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ. ಇದಲ್ಲದೆ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಒಂದು ಚಾಪವನ್ನು ನಂದಿಸುವ ಸಾಧನವನ್ನು ಸಹ ಹೊಂದಿದೆ, ಇದು ಪ್ರವಾಹವನ್ನು ಮುರಿಯುವಾಗ ಉತ್ಪತ್ತಿಯಾಗುವ ಚಾಪವನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ನಂದಿಸುತ್ತದೆ ಮತ್ತು ಉಪಕರಣಗಳು ಮತ್ತು ಸಿಬ್ಬಂದಿಗೆ ಹಾನಿಯಾಗದಂತೆ ಚಾಪವನ್ನು ತಡೆಯುತ್ತದೆ.
ಎಲೆಕ್ಟ್ರಿಕಲ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸಾಮಾನ್ಯವಾಗಿ ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆ, ಆರ್ಕ್ ನಂದಿಸುವ ವ್ಯವಸ್ಥೆ, ಆಪರೇಟಿಂಗ್ ಕಾರ್ಯವಿಧಾನ, ಸ್ಟ್ರೈಕರ್, ಶೆಲ್ ಮತ್ತು ಮುಂತಾದವುಗಳನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ. ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ಸಂಪರ್ಕಿಸಲು ಮತ್ತು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಲು ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯನ್ನು ಬಳಸಲಾಗುತ್ತದೆ; ಪ್ರವಾಹವನ್ನು ಮುರಿಯುವಾಗ ಉತ್ಪತ್ತಿಯಾಗುವ ಚಾಪವನ್ನು ನಂದಿಸಲು ಚಾಪ ನಂದಿಸುವ ವ್ಯವಸ್ಥೆಯನ್ನು ಬಳಸಲಾಗುತ್ತದೆ; ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಕೈಪಿಡಿ ಅಥವಾ ಸ್ವಯಂಚಾಲಿತ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಅರಿತುಕೊಳ್ಳಲು ಆಪರೇಟಿಂಗ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ; ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ದೋಷದ ಪರಿಸ್ಥಿತಿಗೆ ಅನುಗುಣವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಕ್ರಿಯೆಯನ್ನು ಪ್ರಚೋದಿಸುವ ಭಾಗವೇ ಟ್ರಿಪರ್; ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಆಂತರಿಕ ರಚನೆಯನ್ನು ರಕ್ಷಿಸಲು ಮತ್ತು ಬಾಹ್ಯ ಹಸ್ತಕ್ಷೇಪವನ್ನು ತಡೆಯಲು ಶೆಲ್ ಅನ್ನು ಬಳಸಲಾಗುತ್ತದೆ.
