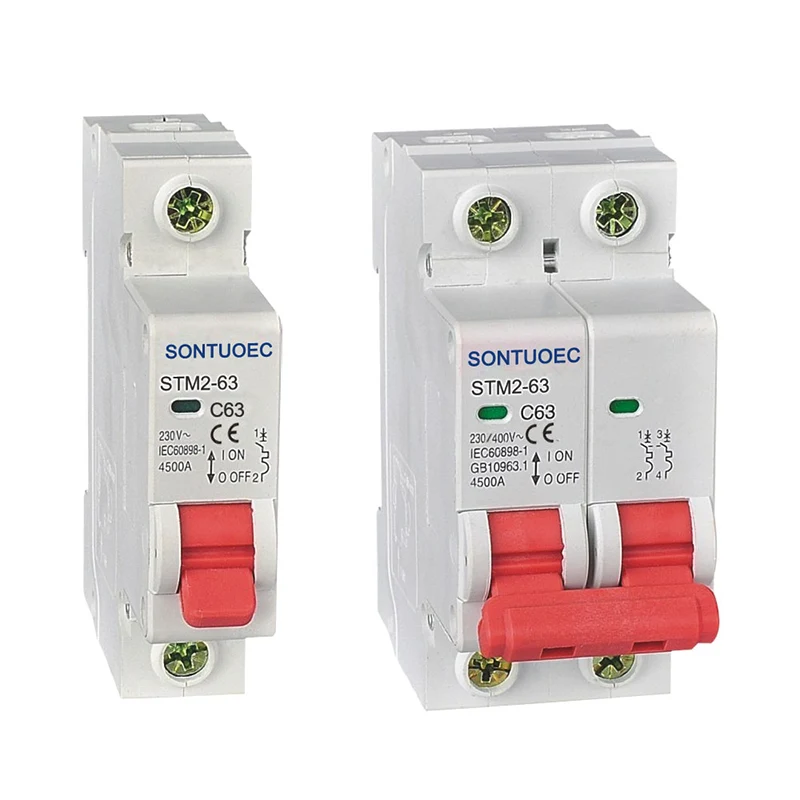

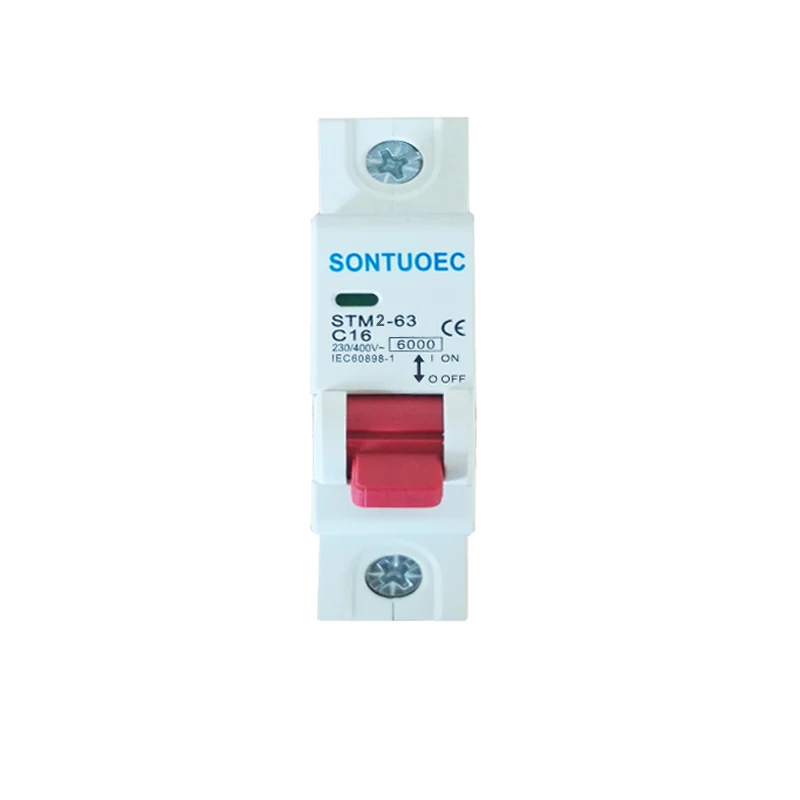

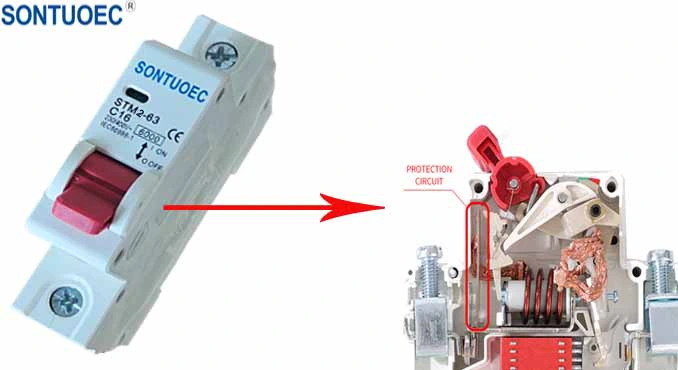

ಡಿಐಎನ್ ರೈಲು ಪ್ರಕಾರ ಎಂಸಿಬಿ ಡಿಐಎನ್ ರೈಲಿನ ಪ್ರಮಾಣೀಕೃತ ಸ್ಥಾಪನೆಯನ್ನು ಚಿಕಣಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ ಫಂಕ್ಷನ್ನೊಂದಿಗೆ ಸಂಯೋಜಿಸುತ್ತದೆ. ಓವರ್ಲೋಡ್ ಅಥವಾ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ನಂತಹ ಅಸಹಜ ಪರಿಸ್ಥಿತಿ ಇದ್ದಾಗ ಪ್ರವಾಹವನ್ನು ತ್ವರಿತವಾಗಿ ಕಡಿತಗೊಳಿಸುವ ಮೂಲಕ ಸರ್ಕ್ಯೂಟ್ಗಳು ಮತ್ತು ಉಪಕರಣಗಳನ್ನು ರಕ್ಷಿಸಲು ಇದನ್ನು ಮುಖ್ಯವಾಗಿ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ. ಅದೇ ಸಮಯದಲ್ಲಿ, ಇದು ಡಿಐಎನ್ ರೈಲು ಆರೋಹಣ ವಿಧಾನದಿಂದಾಗಿ ಸ್ಥಾಪನೆ, ಬದಲಿ ಮತ್ತು ನಿರ್ವಹಣಾ ಪ್ರಕ್ರಿಯೆಯನ್ನು ಹೆಚ್ಚು ಅನುಕೂಲಕರ ಮತ್ತು ಪ್ರಮಾಣೀಕರಿಸುವಂತೆ ಮಾಡುತ್ತದೆ.
ಮಾದರಿ |
ಎಸ್ಟಿಎಂ 2-63 |
ಮಾನದಂಡ | ಐಇಸಿ 60898-1 |

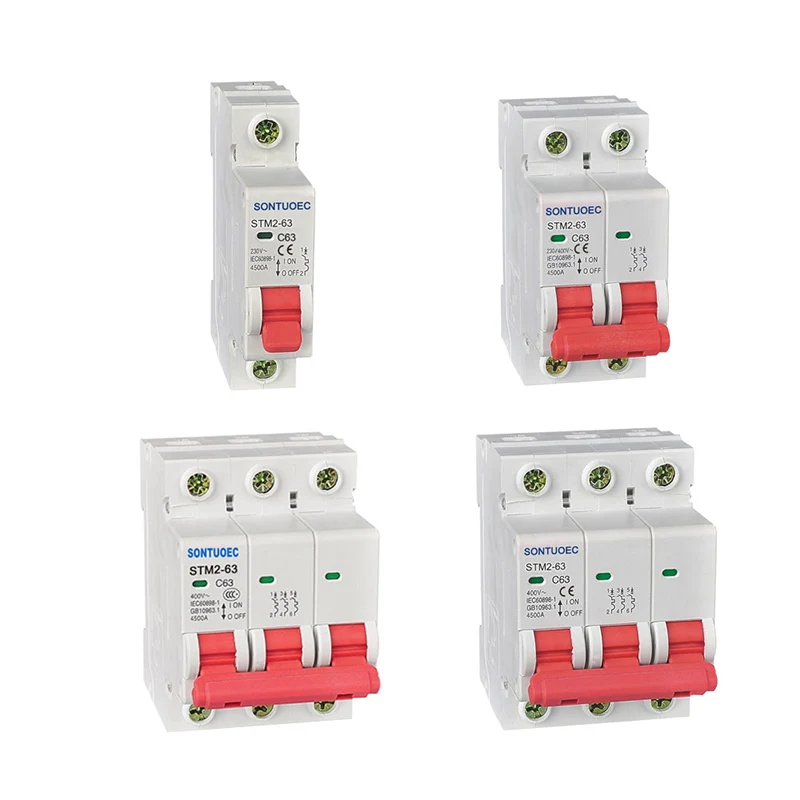

ಕಂಬ |
1p, 2p, 3p, 4p |
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (in) |
1,2,4,610,16,20,25,32,40,50,63 ಎ |
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ (ಯುಎನ್) |
ಎಸಿ 230 (240)/400 (415) ವಿ |
ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯ | 3ka, 4ka, 5ka, 6k |
ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ |
50/60Hz |
ಟ್ರಿಪ್ಪಿಂಗ್ ಕರ್ವ್ |
ಬಿ, ಸಿ, ಡಿ |
ಕಾಂತೀಯ ಬಿಡುಗಡೆಗಳು |
ಬಿ ಕರ್ವ್: 3in ಮತ್ತು 5 ರ ನಡುವೆ |
ಸಿ ಕರ್ವ್: 5in ಮತ್ತು ನಡುವೆ 10in |
|
ಡಿ ಕರ್ವ್: 10in ಮತ್ತು 14in ನಡುವೆ |
|
ವಿದ್ಯುತ್ ಯಾಂತ್ರಿಕ ಸಹಿಷ್ಣುತೆ |
6000 ಕ್ಕೂ ಹೆಚ್ಚು ಚಕ್ರಗಳು |
ಡಿಐಎನ್ ರೈಲು ಎನ್ನುವುದು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಗಳು ಮತ್ತು ಕೈಗಾರಿಕಾ ನಿಯಂತ್ರಣ ಸಾಧನಗಳನ್ನು ಸಲಕರಣೆಗಳ ಚರಣಿಗೆಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸುವ ಪ್ರಮಾಣಿತ ರೀತಿಯ ಲೋಹದ ರೈಲು. ಡಿಐಎನ್ ಎಂದರೆ “ಡಾಯ್ಚ ಇನ್ಸ್ಟಿಟ್ಯೂಟ್ ಫಾರ್ ನಾರ್ಮಂಗ್” ಮತ್ತು ಸಾರ್ವತ್ರಿಕವಾಗಿ ಪರಸ್ಪರ ಬದಲಾಯಿಸಬಹುದಾಗಿದೆ, ಇದು ವಿವಿಧ ಉತ್ಪಾದಕರಿಂದ ಘಟಕಗಳ ನಡುವೆ ಹೊಂದಾಣಿಕೆ ಮತ್ತು ಪರಸ್ಪರ ವಿನಿಮಯಕ್ಕೆ ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ. ಒಂದು ಸಾಮಾನ್ಯ ರೀತಿಯ ಡಿಐಎನ್ ರೈಲು ಟಿಎಸ್ 35 ಡಿಐಎನ್ ರೈಲು, ಇದು ವಿದ್ಯುತ್ ಕೈಗಾರಿಕಾ ನಿಯಂತ್ರಣ ಉತ್ಪನ್ನಗಳು ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಗಳು, ಮೋಟಾರ್ ನಿಯಂತ್ರಕಗಳು ಮತ್ತು ಮುಂತಾದ ಘಟಕಗಳನ್ನು ಆರೋಹಿಸಲು ಸೂಕ್ತವಾಗಿದೆ.
ಪ್ರಮಾಣೀಕೃತ ಸ್ಥಾಪನೆ: ಡಿಐಎನ್ ರೈಲು ಪ್ರಕಾರ ಎಂಸಿಬಿ ಡಿಐಎನ್ ರೈಲು ಆರೋಹಣ ವಿಧಾನವನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳುತ್ತದೆ, ಇದು ಅನುಸ್ಥಾಪನಾ ಪ್ರಕ್ರಿಯೆಯನ್ನು ಹೆಚ್ಚು ಪ್ರಮಾಣಿತ ಮತ್ತು ಅನುಕೂಲಕರವಾಗಿಸುತ್ತದೆ. ಬಳಕೆದಾರರು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ರೈಲಿನಲ್ಲಿ ಅನುಗುಣವಾದ ಸ್ಥಾನಕ್ಕೆ ಮಾತ್ರ ಸೇರಿಸಬೇಕಾಗುತ್ತದೆ, ಮತ್ತು ಸಂಕೀರ್ಣ ವೈರಿಂಗ್ ಮತ್ತು ಫಿಕ್ಸ್ ಹಂತಗಳಿಲ್ಲದೆ ಅನುಸ್ಥಾಪನೆಯನ್ನು ಪೂರ್ಣಗೊಳಿಸಬಹುದು.
ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್: ಚಿಕಣಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಆಗಿ, ಡಿಐಎನ್ ರೈಲು ಪ್ರಕಾರ ಎಂಸಿಬಿ ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆ ಮತ್ತು ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಯನ್ನು ಹೊಂದಿದೆ. ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಓವರ್ಲೋಡ್ ಅಥವಾ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಇದ್ದಾಗ, ಅದು ಪ್ರವಾಹವನ್ನು ತ್ವರಿತವಾಗಿ ಕಡಿತಗೊಳಿಸಬಹುದು, ದೋಷವು ವಿಸ್ತರಿಸುವುದನ್ನು ಮತ್ತು ಸಲಕರಣೆಗಳ ಹಾನಿಯನ್ನು ತಡೆಯುತ್ತದೆ.
ಹೊಂದಿಕೊಳ್ಳುವಿಕೆ: ಡಿಐಎನ್ ರೈಲು ವ್ಯವಸ್ಥೆಯು ವ್ಯಾಪಕ ಶ್ರೇಣಿಯ ಆರೋಹಿಸುವಾಗ ಸ್ಥಾನಗಳು ಮತ್ತು ಬಾಹ್ಯಾಕಾಶ ಆಯ್ಕೆಗಳನ್ನು ನೀಡುತ್ತದೆ, ಡಿಐಎನ್ ರೈಲು ಪ್ರಕಾರದ ಎಂಸಿಬಿಗಳನ್ನು ಅಗತ್ಯವಿರುವಂತೆ ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ವಿವಿಧ ಸ್ಥಳಗಳಲ್ಲಿ ಸುಲಭವಾಗಿ ಕಾನ್ಫಿಗರ್ ಮಾಡಲು ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ.
ನಿರ್ವಹಣೆಯ ಸುಲಭ: ಪ್ರಮಾಣೀಕೃತ ಆರೋಹಣಕ್ಕೆ ಧನ್ಯವಾದಗಳು, ಡಿಐಎನ್ ರೈಲು ಪ್ರಕಾರದ ಎಂಸಿಬಿಗಳ ಬದಲಿ ಮತ್ತು ನಿರ್ವಹಣಾ ಪ್ರಕ್ರಿಯೆಯು ಹೆಚ್ಚು ಸರಳ ಮತ್ತು ವೇಗವಾಗಿರುತ್ತದೆ. ಬಳಕೆದಾರರು ದೋಷಯುಕ್ತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ರೈಲಿನಿಂದ ತೆಗೆದುಹಾಕುತ್ತಾರೆ ಮತ್ತು ಹೊಸದನ್ನು ಸೇರಿಸುತ್ತಾರೆ.
