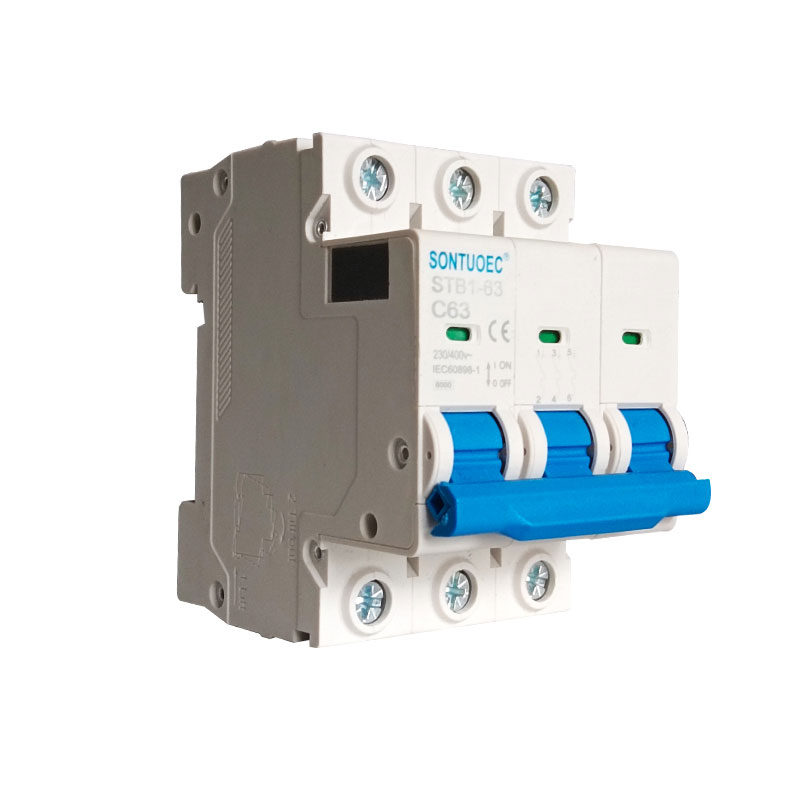

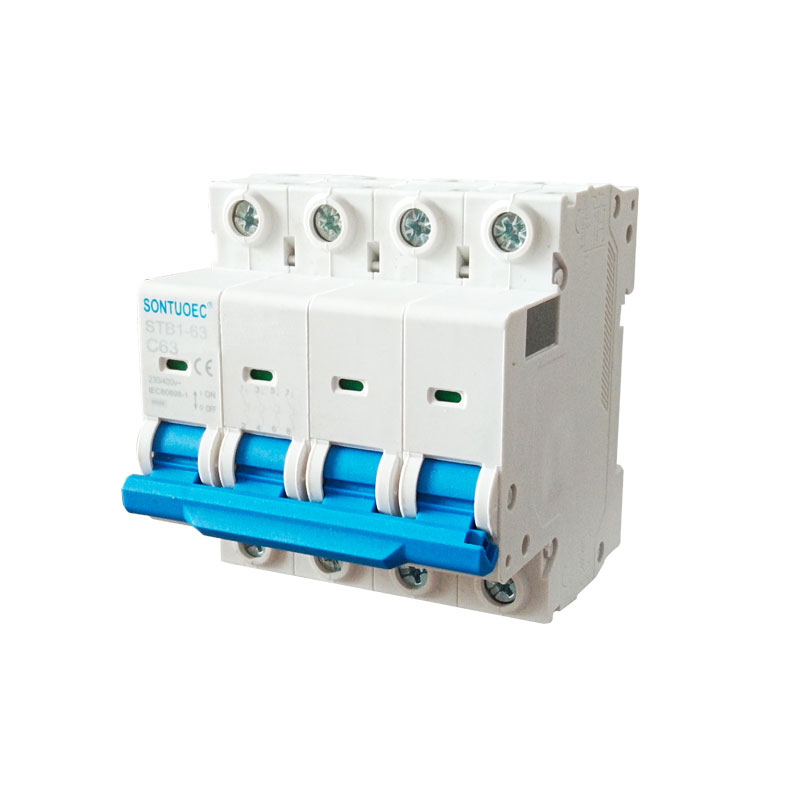

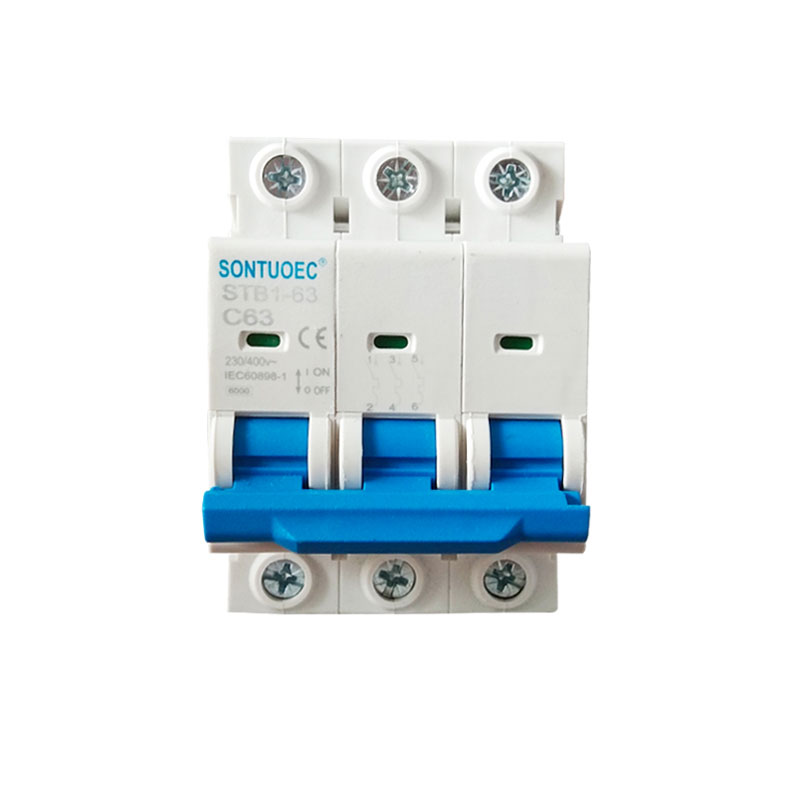

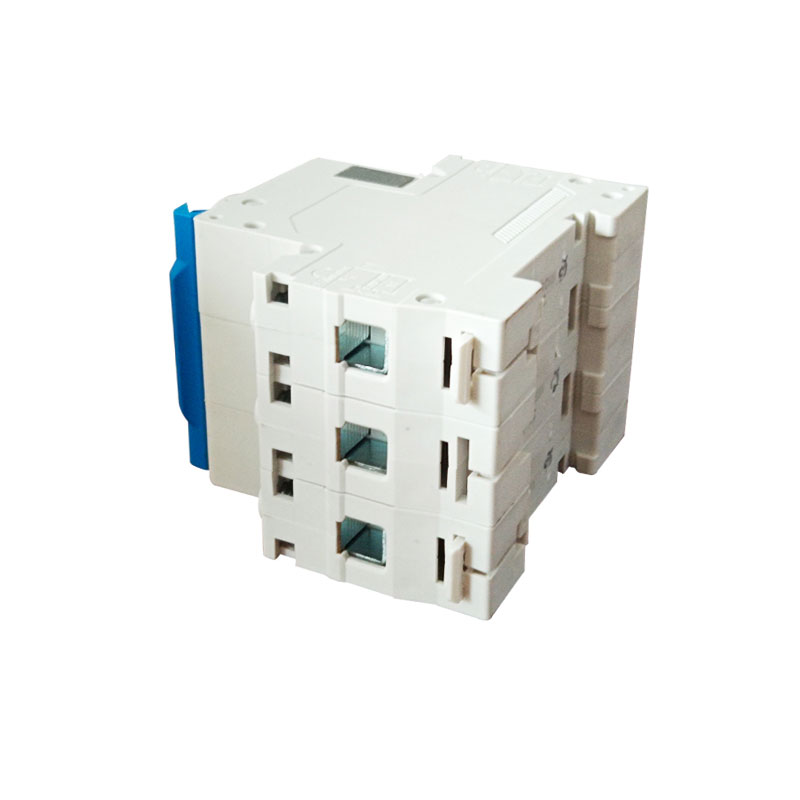

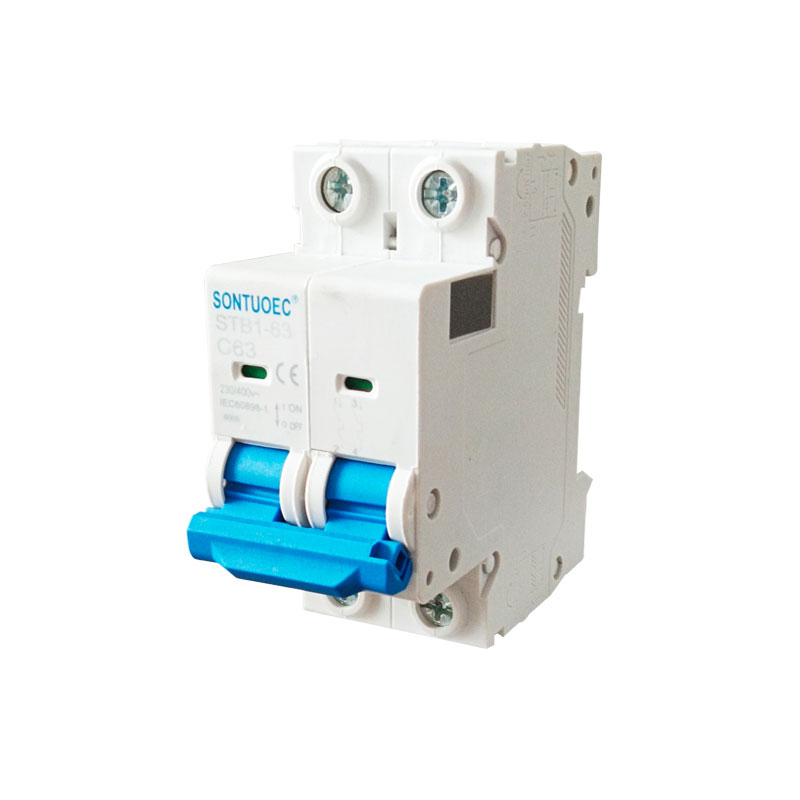

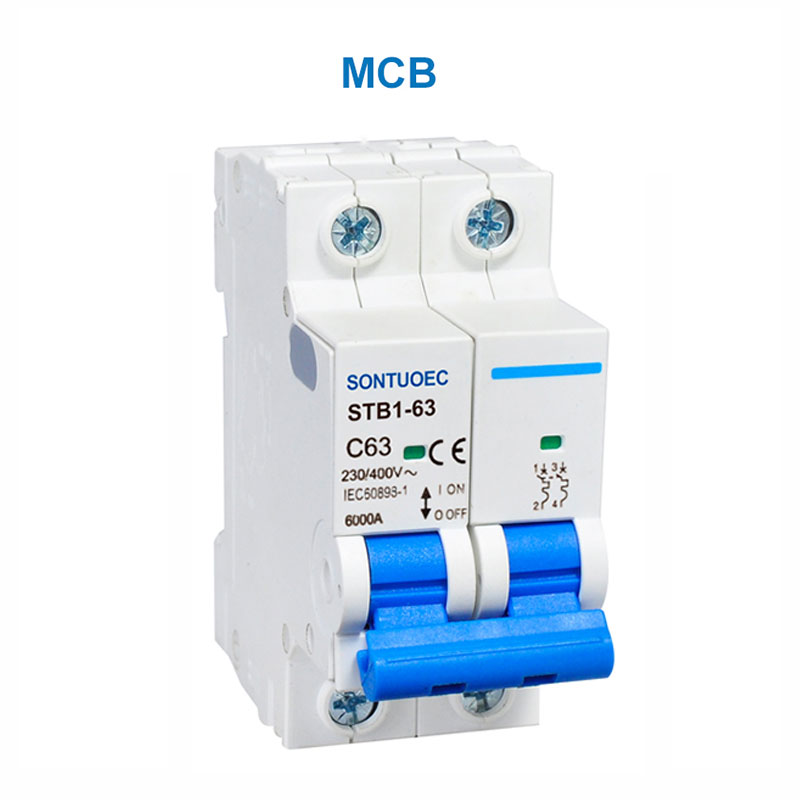

ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
  • ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
  • ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
  • ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
  • ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
  • ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್
  • ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

ಎಂಸಿಬಿ, ಪೂರ್ಣ ಹೆಸರು ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್. ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಎನ್ನುವುದು ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಉಪಕರಣಗಳನ್ನು ರಕ್ಷಿಸಲು ಬಳಸುವ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ಸಾಧನವಾಗಿದ್ದು, ಅಸಹಜ ಪ್ರವಾಹದ ಸಂದರ್ಭದಲ್ಲಿ (ಉದಾ., ಓವರ್‌ಲೋಡ್‌ಗಳು, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, ಇತ್ಯಾದಿ) ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸುವ ಸಾಮರ್ಥ್ಯ ಹೊಂದಿದೆ, ಇದರಿಂದಾಗಿ ವಿದ್ಯುತ್ ಬೆಂಕಿ ಮತ್ತು ಸಲಕರಣೆಗಳ ಹಾನಿಯನ್ನು ತಡೆಯುತ್ತದೆ.

ಮಾದರಿ:STB1-63

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ಮಾದರಿ

ಎಸ್‌ಟಿಬಿ 1-63

ಮಾನದಂಡ

ಐಇಸಿ 60898-1

ಕಂಬ

1p, 2p, 3p, 4p

ಟ್ರಿಪ್ಪಿಂಗ್ ಕರ್ವ್

ಬಿ, ಸಿ, ಡಿ

ರೇಟ್ ಮಾಡಲಾದ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಸಾಮರ್ಥ್ಯ (ಐಸಿಎನ್)

3 ಕೆಎ, 4.5 ಕೆ, 6 ಕೆಎ

ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (in)

1,2,4,610,16,20,25,32,40,50,63 ಎ

ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ (ಯುಎನ್)

ಎಸಿ 230 (240)/400 (415) ವಿ

ಕಾಂತೀಯ ಬಿಡುಗಡೆಗಳು

ಬಿ ಕರ್ವ್: 3in ಮತ್ತು 5 ರ ನಡುವೆ

ಸಿ ಕರ್ವ್: 5in ಮತ್ತು 10in ನಡುವೆ

ಡಿ ಕರ್ವ್: 10in ಮತ್ತು 14in ನಡುವೆ

ವಿದ್ಯುತ್ ಯಾಂತ್ರಿಕ ಸಹಿಷ್ಣುತೆ

6000 ಕ್ಕೂ ಹೆಚ್ಚು ಚಕ್ರಗಳು


ಎಸ್‌ಟಿಬಿ 1-63 ಚಿಕಣಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ನ ಮುಖ್ಯ ಕಾರ್ಯಗಳು

.


.


.

STB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit BreakerSTB1-63 Miniature Circuit Breaker


ಎಂಸಿಬಿಗಳ ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

ಎಂಸಿಬಿಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಒಳಗೆ ಥರ್ಮಲ್ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಅಥವಾ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಟ್ರಿಪ್ ಡಿಟೆಕ್ಟರ್ ಅನ್ನು ಹೊಂದಿರುತ್ತವೆ, ಇದನ್ನು ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಪ್ರವಾಹದಲ್ಲಿನ ಬದಲಾವಣೆಗಳನ್ನು ಕಂಡುಹಿಡಿಯಲು ಬಳಸಲಾಗುತ್ತದೆ. ಪ್ರವಾಹವು ಅಸಹಜವಾದಾಗ, ಸ್ಟ್ರೈಕರ್ ಎಂಸಿಬಿಯ ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಎಸ್‌ಟಿಬಿ 1-63 ಚಿಕಣಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ಟೊ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸುತ್ತದೆ.


. ಪ್ರವಾಹವು ತುಂಬಾ ದೊಡ್ಡದಾಗಿದ್ದಾಗ, ಕಂಡಕ್ಟರ್ ಬಿಸಿಯಾಗುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಉಷ್ಣ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಸ್ಟ್ರೈಕರ್ ಒಳಗೆ ಬೈಮೆಟಲ್ ಬಾಗಲು ಕಾರಣವಾಗುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ.


2.ಇಲೆಕ್ಟ್ರಾನಿಕ್ ಸ್ಟ್ರೈಕರ್: ಪ್ರಸ್ತುತ ಬದಲಾವಣೆಗಳನ್ನು ಕಂಡುಹಿಡಿಯಲು ಮತ್ತು ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನದ ಕ್ರಿಯೆಯನ್ನು ನಿಯಂತ್ರಿಸಲು ಇದು ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳನ್ನು ಬಳಸುತ್ತದೆ. ಅಸಹಜ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆ ಮಾಡಿದಾಗ, ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸ್ಟ್ರೈಕರ್ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಲು ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನಕ್ಕೆ ಸಂಕೇತವನ್ನು ಕಳುಹಿಸುತ್ತದೆ.


ಎಂಸಿಬಿಯ ಅರ್ಜಿ ಸನ್ನಿವೇಶಗಳು

ಅಸಹಜ ಪ್ರವಾಹಗಳಿಂದ ಉಂಟಾಗುವ ಹಾನಿಯಿಂದ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಉಪಕರಣಗಳನ್ನು ರಕ್ಷಿಸಲು ವಸತಿ, ವಾಣಿಜ್ಯ ಮತ್ತು ಕೈಗಾರಿಕಾ ಪ್ರದೇಶಗಳಲ್ಲಿನ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಎಂಸಿಬಿಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಅವುಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ವಿತರಣಾ ಪೆಟ್ಟಿಗೆಗಳು, ಸ್ವಿಚ್‌ಬೋರ್ಡ್‌ಗಳು ಅಥವಾ ನಿಯಂತ್ರಣ ಕ್ಯಾಬಿನೆಟ್‌ಗಳಲ್ಲಿ ಸ್ಥಾಪಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್‌ನ ಮುಖ್ಯ ಸ್ವಿಚ್ ಅಥವಾ ಬ್ರಾಂಚ್ ಸ್ವಿಚ್ ಆಗಿ ಬಳಸಲಾಗುತ್ತದೆ.

ಎಂಸಿಬಿಗಳ ಆಯ್ಕೆ ಮತ್ತು ಸ್ಥಾಪನೆ


1. ಆಯ್ಕೆ: ಎಂಸಿಬಿಗಳನ್ನು ಆಯ್ಕೆಮಾಡುವಾಗ, ಸರ್ಕ್ಯೂಟ್ನ ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ, ವೋಲ್ಟೇಜ್ ಮಟ್ಟ, ಸಂರಕ್ಷಣಾ ಗುಣಲಕ್ಷಣಗಳು ಮತ್ತು ಸೋರಿಕೆ ರಕ್ಷಣೆ ಅಗತ್ಯವಿದೆಯೇ ಎಂಬಂತಹ ಅಂಶಗಳನ್ನು ನೀವು ಪರಿಗಣಿಸಬೇಕು. ಸ್ಥಳೀಯ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ಮಾನದಂಡಗಳು ಮತ್ತು ನಿಬಂಧನೆಗಳೊಂದಿಗೆ ಆಯ್ದ ಎಸ್‌ಟಿಬಿ 1-63 ಮಿನಿಯೇಚರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ಕಂಪಲ್‌ಗಳು ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳುವುದು ಸಹ ಮುಖ್ಯವಾಗಿದೆ.


. ಅನುಸ್ಥಾಪನೆಯ ಸಮಯದಲ್ಲಿ, ಸಂಬಂಧಿತ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ನಿಯಮಗಳು ಮತ್ತು ಕಾರ್ಯಾಚರಣಾ ಕಾರ್ಯವಿಧಾನಗಳನ್ನು ಗಮನಿಸಬೇಕು.
