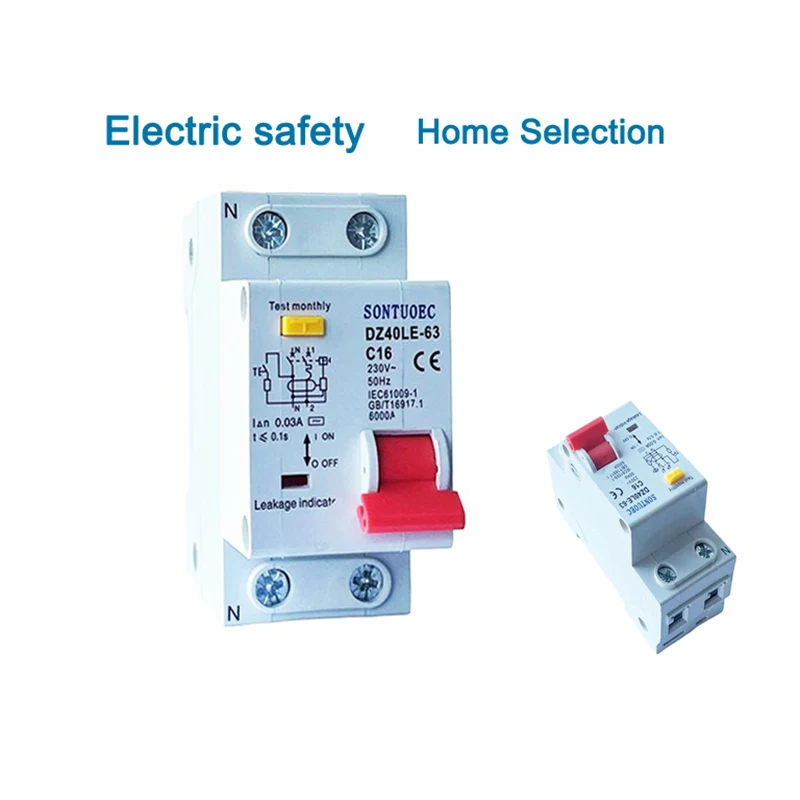

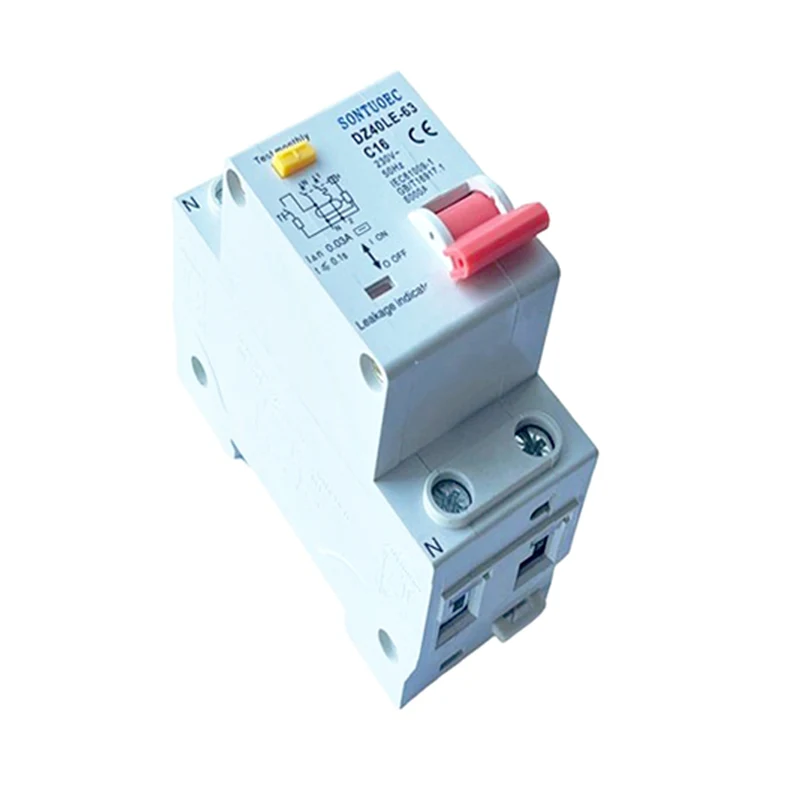

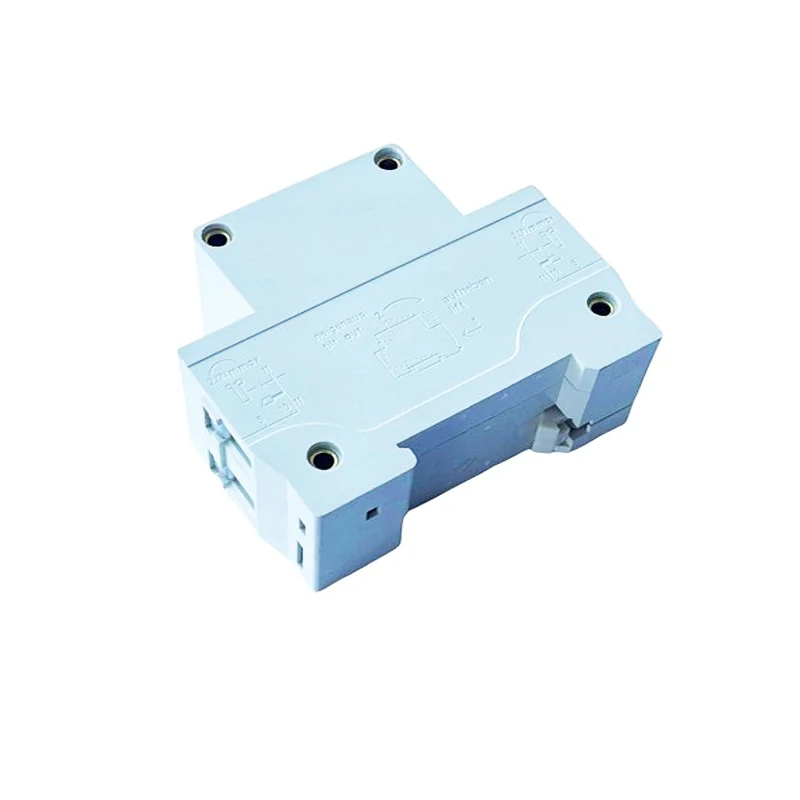

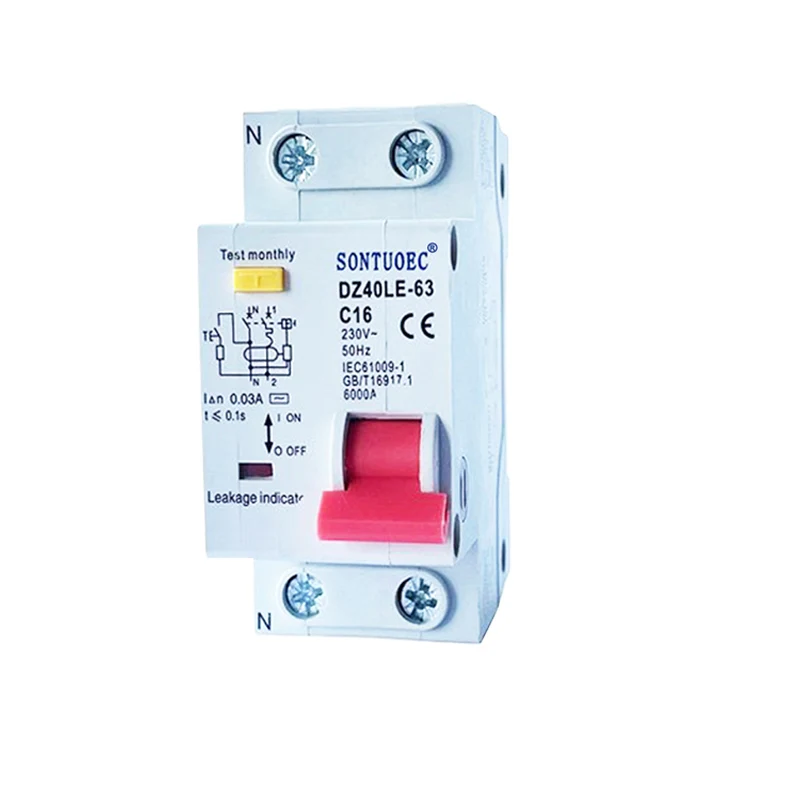

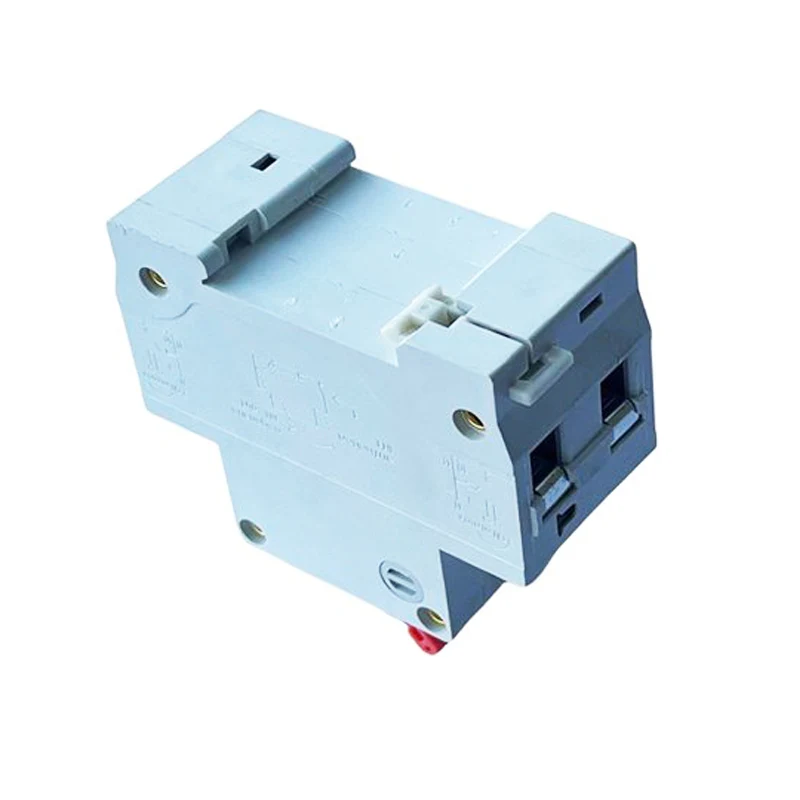

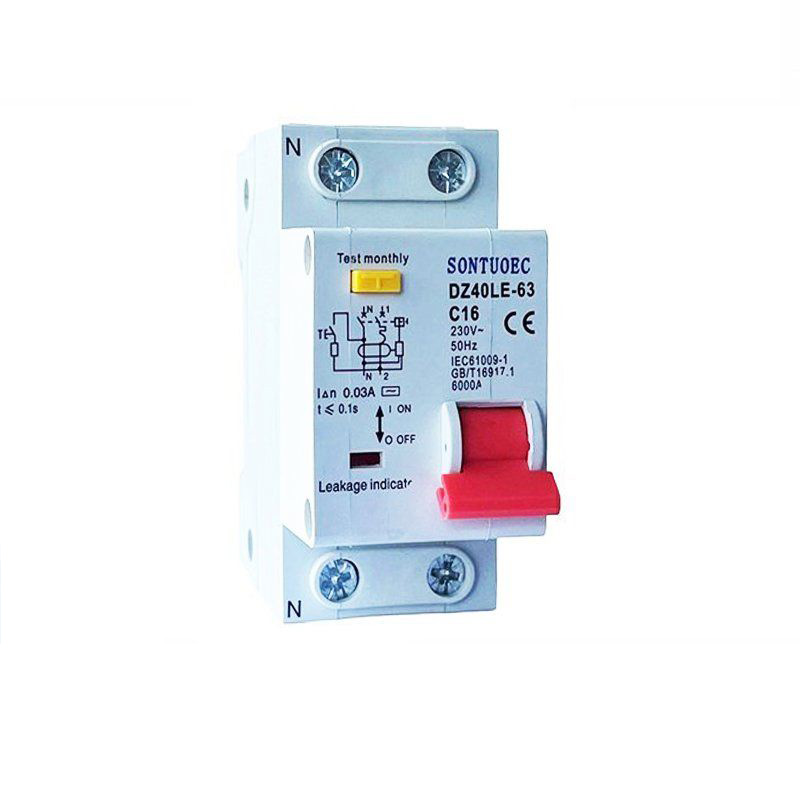

ಓವರ್ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ನೊಂದಿಗೆ 2p 1p+n ಉಳಿದಿರುವ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಆಗಿದ್ದು ಅದು ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ರಕ್ಷಣೆ ಮತ್ತು ಅತಿಯಾದ ರಕ್ಷಣೆಯನ್ನು ಸಂಯೋಜಿಸುತ್ತದೆ. ವಿದ್ಯುತ್ ಬೆಂಕಿ ಮತ್ತು ವೈಯಕ್ತಿಕ ವಿದ್ಯುದಾಘಾತ ಅಪಘಾತಗಳನ್ನು ತಡೆಗಟ್ಟಲು ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಉಳಿದಿರುವ ಪ್ರವಾಹ (ಅಂದರೆ ಸೋರಿಕೆ ಪ್ರವಾಹ) ಪತ್ತೆಯಾದಾಗ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಕಡಿತಗೊಳಿಸುವ ಸಾಮರ್ಥ್ಯ ಹೊಂದಿದೆ. ಅದೇ ಸಮಯದಲ್ಲಿ, ಇದು ಓವರ್ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ ಕಾರ್ಯವನ್ನು ಸಹ ಹೊಂದಿದೆ, ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು ಸರ್ಕ್ಯೂಟ್ ಓವರ್ಲೋಡ್ ಮಾಡಿದಾಗ ಅಥವಾ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಮಾಡಿದಾಗ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಕಡಿತಗೊಳಿಸಬಹುದು.
ಮಾದರಿ |
DZ40LE-63 ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪ್ರಕಾರ |
ಉಳಿದ ಪ್ರಸ್ತುತ ಗುಣಲಕ್ಷಣಗಳು |
ಮತ್ತು/ಮತ್ತು |
ಧ್ರುವ ಸಂಖ್ಯೆ |
1p+n/2p |
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (ಎ) |
6 ಎ, 10 ಎ, 16 ಎ, 25 ಎ, 32 ಎ, 40 ಎ, 63 ಎ |
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ (ವಿ) |
240/415 ವಿ; 230/400 ವಿ |
ರೇಟ್ ಮಾಡಿದ ಉಳಿದ ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್ |
10ma, 30ma, 100ma, 300ma |
ರೇಟ್ ಮಾಡಲಾದ ಸಾಂದ್ರತೆಯ ಉಳಿಕೆ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಪ್ರಸ್ತುತ |
3 ಕೆಎ: 4.5 ಕೆಎ: 6 ಕೆಎ |
ಮಾನದಂಡ | ಐಇಸಿ 61009-1 |
ವಿದ್ಯುನ್ನು-ಸಹಿಷ್ಣುತೆ |
4000 ಕ್ಕೂ ಹೆಚ್ಚು ಚಕ್ರಗಳು |
ಅತಿಯಾದ ರಕ್ಷಣೆಯೊಂದಿಗೆ 2p 1p+n ಉಳಿದಿರುವ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಆಪರೇಟಿಂಗ್ ತತ್ವವು ವೆಕ್ಟರ್ ಪ್ರವಾಹಗಳ ಮೊತ್ತ ಮತ್ತು ವಿದ್ಯುತ್ಕಾಂತೀಯ ತತ್ವವನ್ನು ಆಧರಿಸಿದೆ. ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಎಲ್ (ಬೆಂಕಿ) ಮತ್ತು ಎನ್ (ಶೂನ್ಯ) ರೇಖೆಗಳಲ್ಲಿನ ಪ್ರವಾಹಗಳು ಪರಿಮಾಣದಲ್ಲಿ ಸಮನಾಗಿಲ್ಲದಿದ್ದಾಗ, ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಸರ್ಕ್ಯೂಟ್ನ ಪ್ರಾಥಮಿಕ ಬದಿಯಲ್ಲಿರುವ ವೆಕ್ಟರ್ ಮೊತ್ತವು ಶೂನ್ಯವಲ್ಲ, ಇದು ದ್ವಿತೀಯ ಸೈಡ್ ಕಾಯಿಲ್ನಲ್ಲಿ ಪ್ರೇರಿತ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ. ಈ ಪ್ರೇರಿತ ವೋಲ್ಟೇಜ್ ಅನ್ನು ವಿದ್ಯುತ್ಕಾಂತೀಯ ರಿಲೇಗೆ ಸೇರಿಸಲಾಗುತ್ತದೆ, ಇದು ರಿವರ್ಸ್ ಡಿಮ್ಯಾಗ್ನೆಟೈಸಿಂಗ್ ಬಲವನ್ನು ಸೃಷ್ಟಿಸುವ ಉತ್ಸಾಹ ಪ್ರವಾಹವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ. ದೋಷದ ಪ್ರವಾಹವು ಆರ್ಸಿಬಿಒನ ಆಪರೇಟಿಂಗ್ ಪ್ರಸ್ತುತ ಮೌಲ್ಯವನ್ನು ತಲುಪಿದಾಗ, ಈ ರಿವರ್ಸ್ ಡಿಮ್ಯಾಗ್ನೆಟೈಸಿಂಗ್ ಬಲವು ವಿದ್ಯುತ್ಕಾಂತೀಯ ರಿಲೇಯೊಳಗಿನ ಆರ್ಮೇಚರ್ ಅನ್ನು ನೊಗದಿಂದ ಬೇರ್ಪಡಿಸಲು ಕಾರಣವಾಗುತ್ತದೆ, ಆಪರೇಟಿಂಗ್ ಕಾರ್ಯವಿಧಾನವನ್ನು ಕಾರ್ಯನಿರ್ವಹಿಸಲು ತಳ್ಳುತ್ತದೆ ಮತ್ತು ಫಾಲ್ಟ್ ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ.
ಬಹು-ಕ್ರಿಯಾತ್ಮಕ ರಕ್ಷಣೆ: 2p ಆರ್ಸಿಬಿಒ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ರಕ್ಷಣೆ ಮತ್ತು ಅತಿಯಾದ ರಕ್ಷಣಾ ಕಾರ್ಯಗಳನ್ನು ಸಂಯೋಜಿಸುತ್ತದೆ, ಇದು ಸರ್ಕ್ಯೂಟ್ಗಳು ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷತೆಯನ್ನು ಸಂಪೂರ್ಣವಾಗಿ ರಕ್ಷಿಸುತ್ತದೆ.
ಹೆಚ್ಚಿನ ವಿಶ್ವಾಸಾರ್ಹತೆ: ಸುಧಾರಿತ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳುವುದು ಮತ್ತು ಕಾರ್ಯವಿಧಾನವನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುವುದು, ಇದು ಹೆಚ್ಚಿನ ವಿಶ್ವಾಸಾರ್ಹತೆ ಮತ್ತು ಸುರಕ್ಷತೆಯನ್ನು ಹೊಂದಿದೆ.
ಹೊಂದಿಕೊಳ್ಳುವ ಸಂರಚನೆ: 2-ಧ್ರುವ ವಿನ್ಯಾಸವು 1-ಹಂತದ ಶಕ್ತಿ ಮತ್ತು ಶೂನ್ಯ ರೇಖೆಯ ಏಕಕಾಲಿಕ ರಕ್ಷಣೆಯನ್ನು ಅನುಮತಿಸುತ್ತದೆ, ಇದು ವಿವಿಧ ಸಂಕೀರ್ಣ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.
ಸ್ಥಾಪಿಸಲು ಸುಲಭ ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭ: ಸಮಂಜಸವಾದ ರಚನಾತ್ಮಕ ವಿನ್ಯಾಸ, ಸ್ಥಾಪಿಸಲು ಸುಲಭ, ಮತ್ತು ಅದೇ ಸಮಯದಲ್ಲಿ ನಿರ್ವಹಣೆ ಮತ್ತು ಕೂಲಂಕುಷ ಪರೀಕ್ಷೆಯನ್ನು ನಿರ್ವಹಿಸಲು ಸುಲಭ.
ಆಯ್ಕೆ: ಪ್ರಕಾರವನ್ನು ಆಯ್ಕೆಮಾಡುವಾಗ, ಇದು ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್, ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಇತರ ನಿಯತಾಂಕಗಳ ಸೋರಿಕೆ ಕ್ರಿಯೆಯ ಪ್ರವಾಹವನ್ನು ಆಧರಿಸಿರಬೇಕು. ಅದೇ ಸಮಯದಲ್ಲಿ, ಸರ್ಕ್ಯೂಟ್ನ ರಕ್ಷಣೆಯ ಅಗತ್ಯಗಳನ್ನು ಪೂರೈಸಲು ಧ್ರುವಗಳ ಸಂಖ್ಯೆ ಮತ್ತು ಆರ್ಸಿಬಿಒನ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ಗಳ ಸಂಖ್ಯೆಯನ್ನು ಸಹ ಪರಿಗಣಿಸಬೇಕು.
ಸ್ಥಾಪನೆ: ಯಾವುದೇ ನಾಶಕಾರಿ ಅನಿಲ ಮತ್ತು ಸ್ಫೋಟದ ಅಪಾಯವಿಲ್ಲದ ಶುಷ್ಕ, ವಾತಾಯನ ಸ್ಥಳದಲ್ಲಿ 2 ಪಿ ಆರ್ಸಿಬಿಒ ಅನ್ನು ಸ್ಥಾಪಿಸಬೇಕು. ಸ್ಥಾಪನೆಯು ವೈರಿಂಗ್ ಸರಿಯಾದ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹವಾಗಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಬೇಕು, ಆಪರೇಟಿಂಗ್ ಕಾರ್ಯವಿಧಾನವು ಹೊಂದಿಕೊಳ್ಳುವ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹವಾಗಿದೆ ಮತ್ತು ಅನುಸ್ಥಾಪನೆಯು ಸಂಬಂಧಿತ ಮಾನದಂಡಗಳು ಮತ್ತು ಸಂಕೇತಗಳನ್ನು ಅನುಸರಿಸುತ್ತದೆ.
