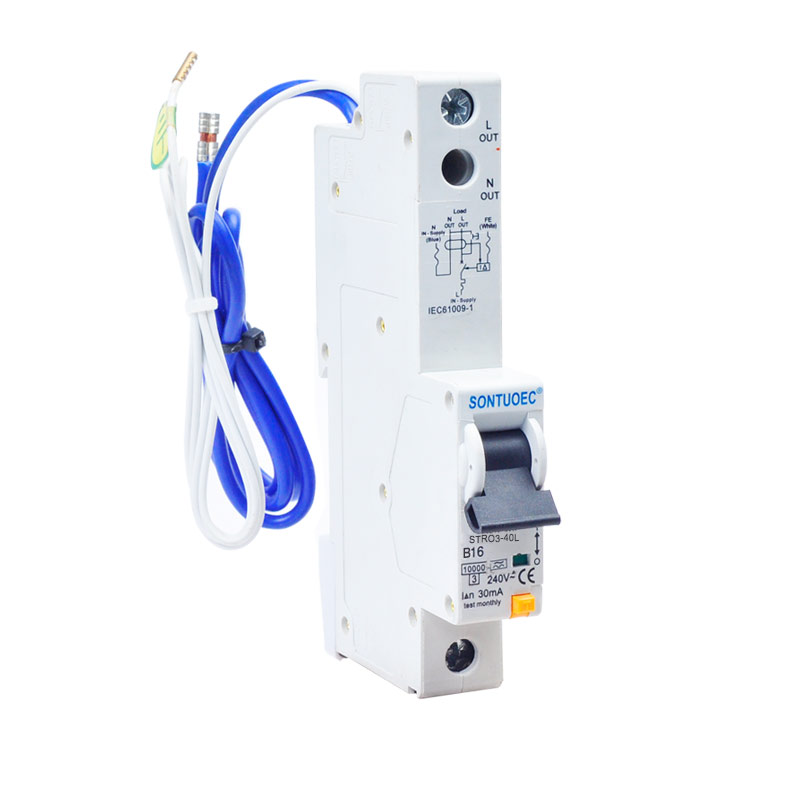

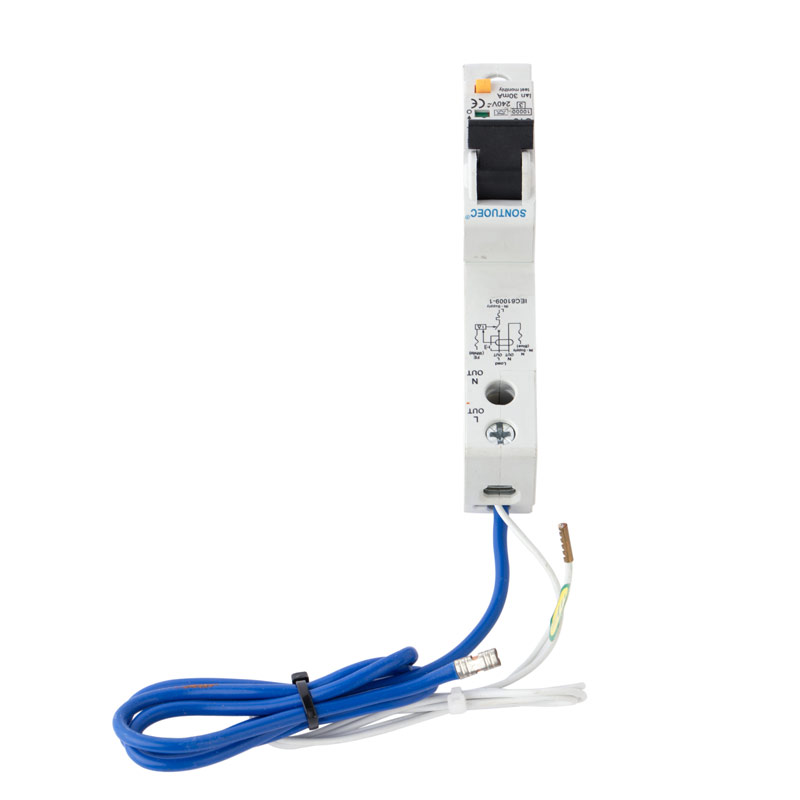

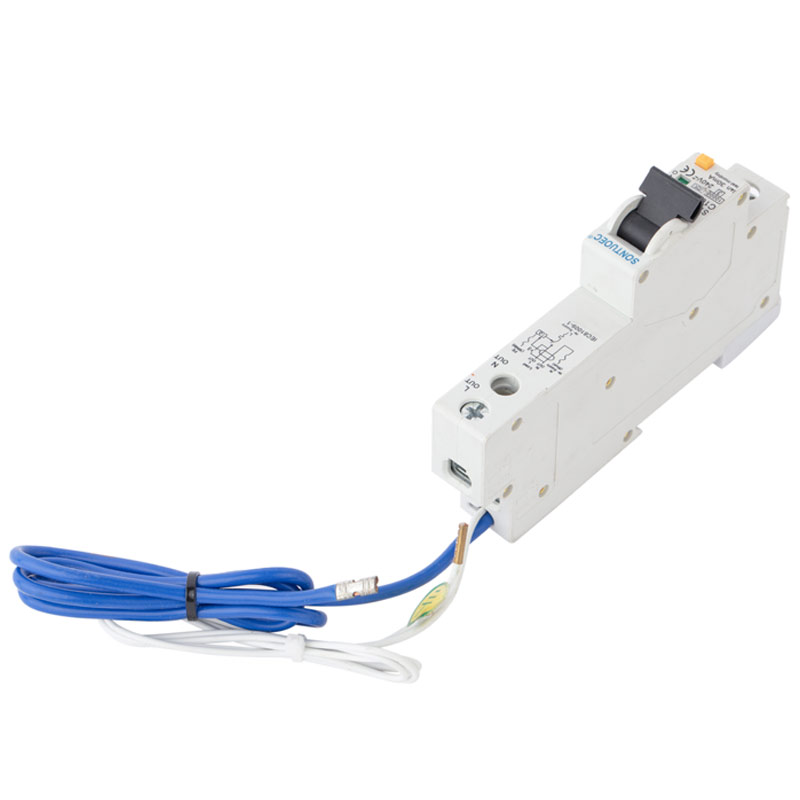

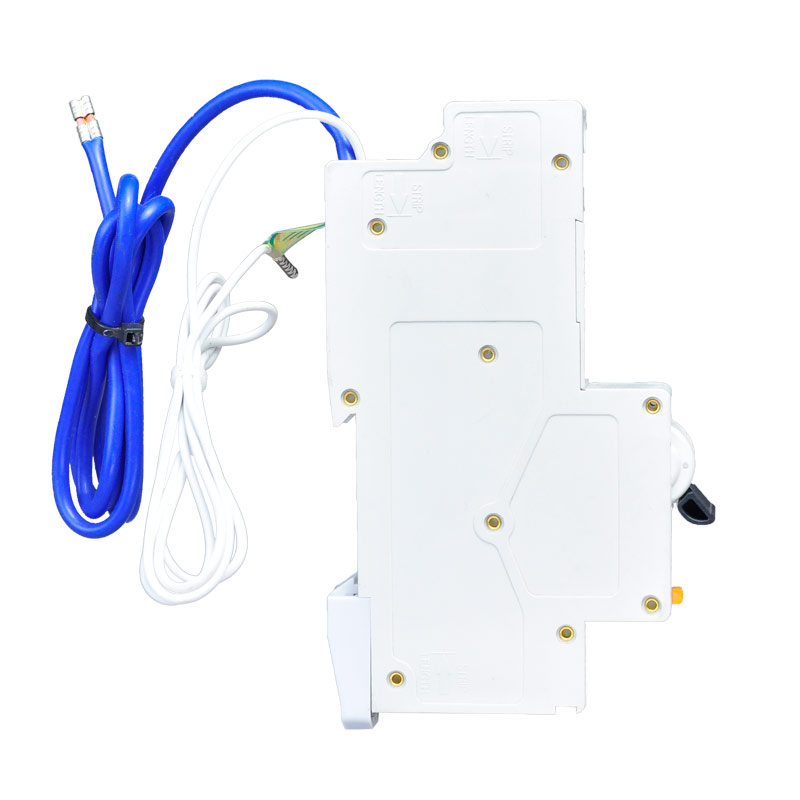

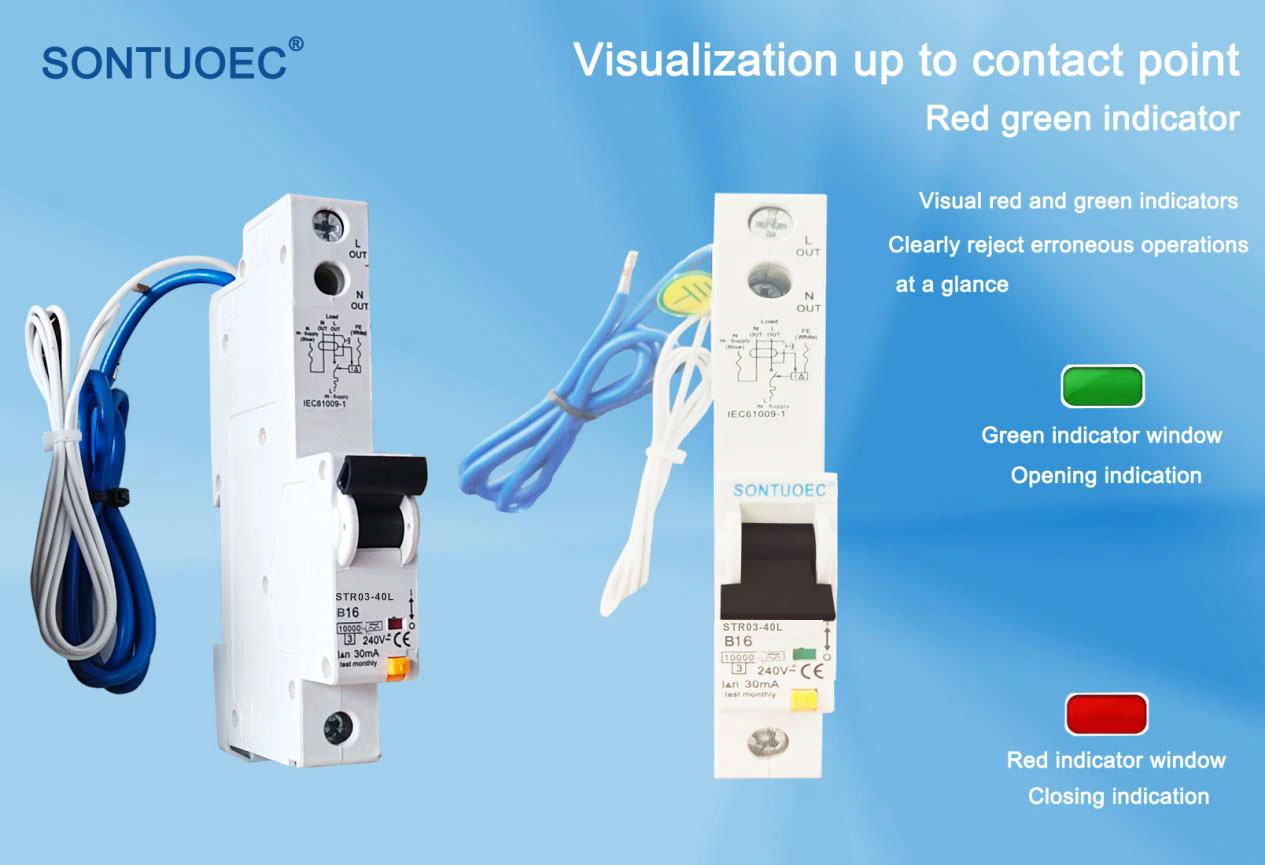

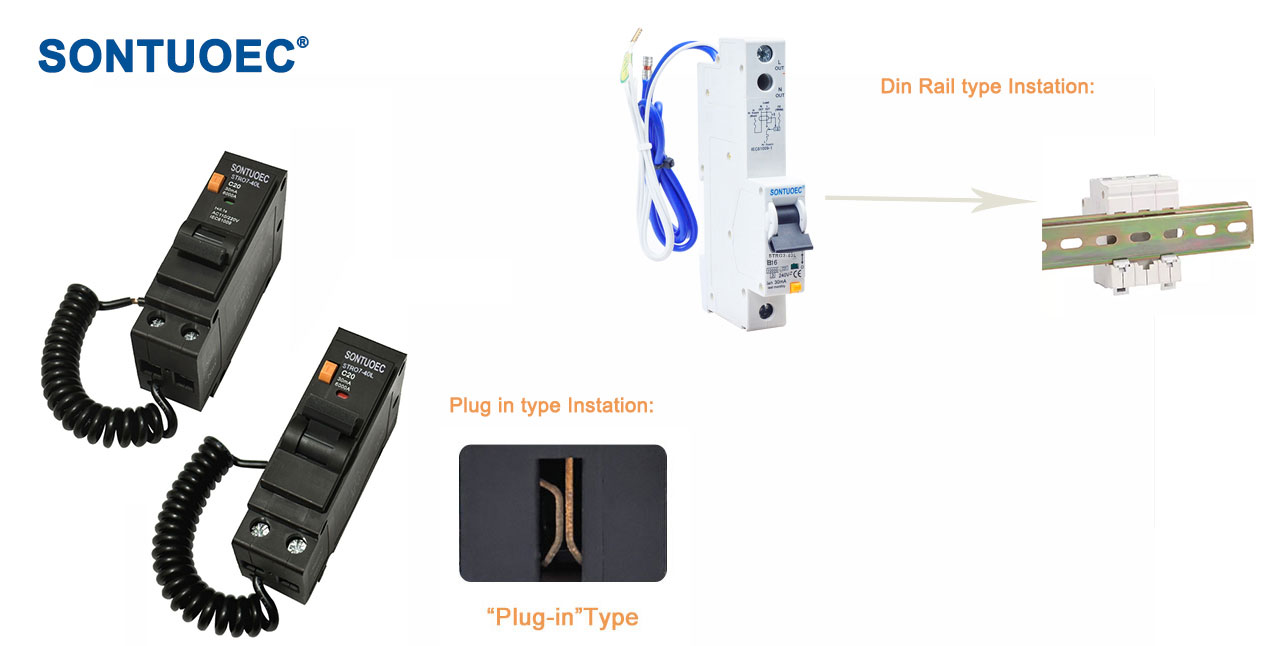

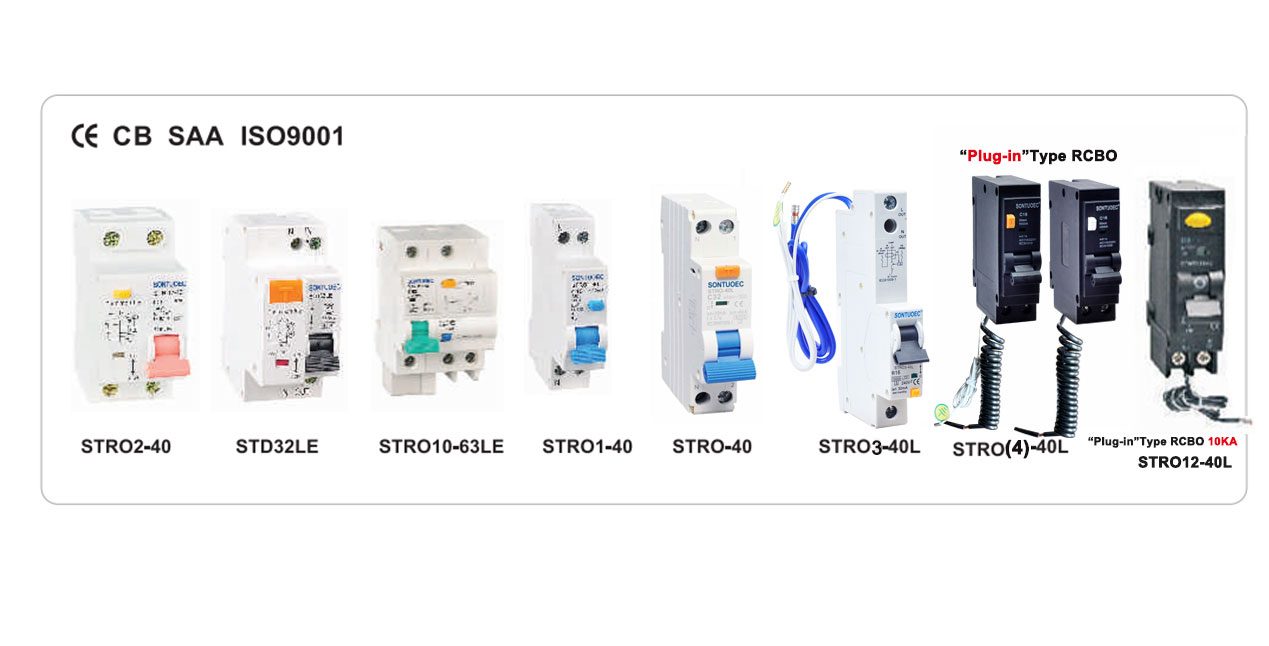

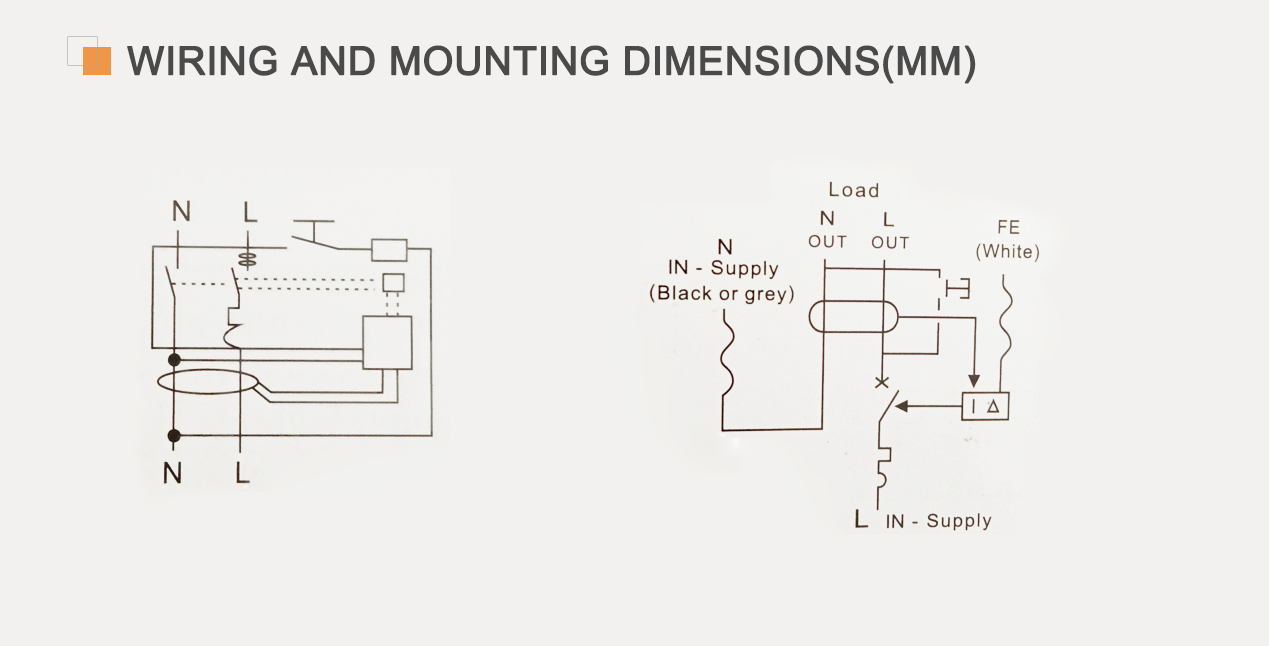

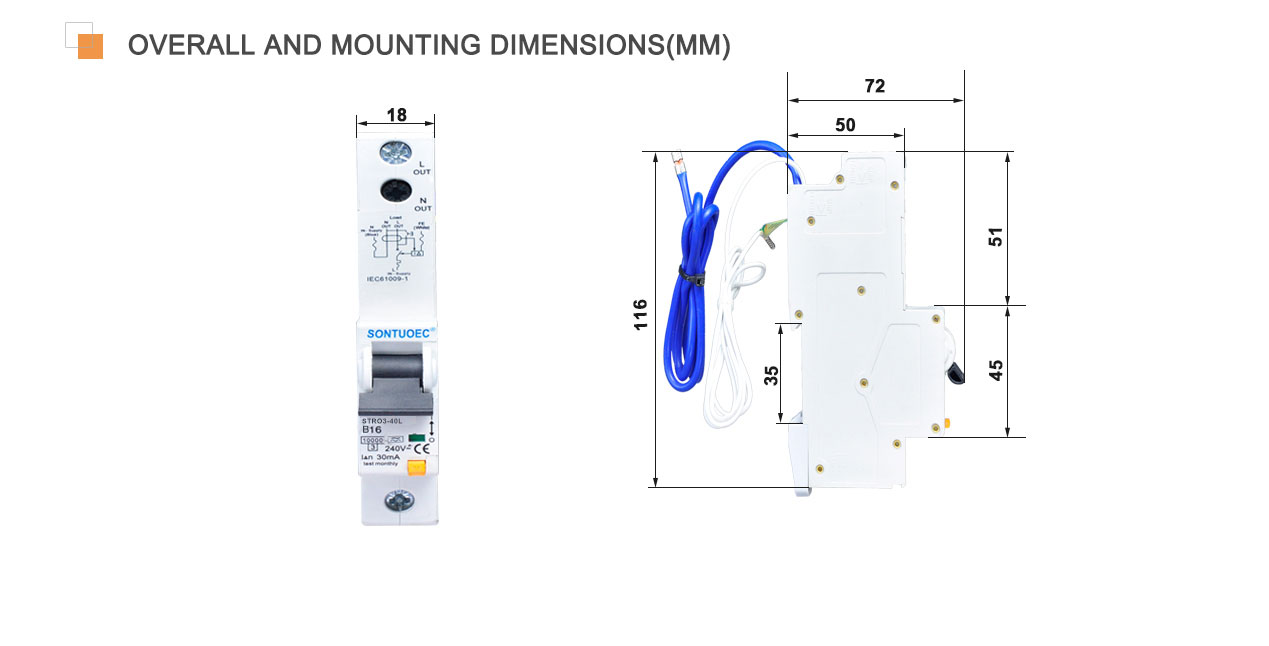

ಕರ್ವ್ ಬಿ ಆರ್ಸಿಬಿಒ ಒಂದು ಟೈಪ್ ಬಿ ಸ್ಟ್ರಿಪ್ಪಿಂಗ್ ಕರ್ವ್ ಅನ್ನು ಹೊಂದಿರುವ ಓವರ್ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ನೊಂದಿಗೆ ಉಳಿದಿರುವ ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ (ಆರ್ಸಿಬಿಒ) ಅನ್ನು ಸೂಚಿಸುತ್ತದೆ. ಆರ್ಸಿಬಿಒ ಉಳಿದಿರುವ ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ (ಆರ್ಸಿಡಿ) ಮತ್ತು ಓವರ್ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ (ಎಂಸಿಬಿ) ನ ಕಾರ್ಯಗಳನ್ನು ಸಂಯೋಜಿಸುತ್ತದೆ ಮತ್ತು ಅದೇ ಸಮಯದಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಅನೇಕ ರಕ್ಷಣೆಗಳನ್ನು ಒದಗಿಸಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ.
ಸ್ಟ್ಯಾಂಡರ್ಡ್: | ಐಇಸಿ 61009-1 |
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹದಲ್ಲಿ |
6a 10a 16a 20a 25a 32a 40a |
ಧ್ರುವಗಳು |
1p+n |
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ ಯುಇ |
110/220,120 ವಿ |
ರೇಟ್ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ |
4500 ಎ, 6000 ಎ |
ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್ (ಇನ್) |
10 30 100 300mA |
ಥರ್ಮೋ-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಬಿಡುಗಡೆ ವಿಶಿಷ್ಟ ಲಕ್ಷಣದ |
ಬಿ ಸಿ ಡಿ |
ರೇಟ್ ಮಾಡಿದ ಪ್ರಚೋದನೆ ತಡೆದುಕೊಳ್ಳಲಾಗಿದೆ ವೋಲ್ಟೇಜ್ (1.2/50) ಯುಐಎಂಪಿ |
6 ಕೆವಿ |
ಮತ್ತು ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಟೆಸ್ಟ್ ವೋಲ್ಟೇಜ್ ಮತ್ತು ಇಂಡ. Freq.for 1 ನಿಮಿಷ |
2 ಕೆವಿ |
ಮಾಲಿನ್ಯ ಪದವಿ |
2 |
ರಕ್ಷಣೆ ಪದವಿ |
ಐಪಿ 20 |
ವಿದ್ಯುತ್ ಜೀವನ |
8000 |
ಯಾಂತ್ರಿಕ ಜೀವನ |
10000 |
ಪರಿಕರಗಳೊಂದಿಗೆ ಸಂಯೋಜನೆ |
ಸಹಾಯಕ, ಅಲಾರಾಂ, ಷಂಟ್ ಬಿಡುಗಡೆ, ವೋಲ್ಟೇಜ್ ಬಿಡುಗಡೆಯ ಅಡಿಯಲ್ಲಿ |
ಸನ್ನಿವೇಶ ತಾಪಮಾನ |
-5 ° C ~+40 ° C |
ಪ್ರಮಾಣಪತ್ರ |
ಸಿಇ |
ಖಾತರಿ |
2 ವರ್ಷಗಳು |
ಬಿಡುಗಡೆ ಕರ್ವ್ ಒಂದು ವಕ್ರರೇಖೆಯಾಗಿದ್ದು, ಓವರ್ಲೋಡ್ ಅಥವಾ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಷರತ್ತುಗಳ ಅಡಿಯಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಆಪರೇಟಿಂಗ್ ಗುಣಲಕ್ಷಣಗಳನ್ನು ವಿವರಿಸುತ್ತದೆ. ಟೈಪ್ ಬಿ ಬಿಡುಗಡೆ ಕರ್ವ್ ಅನ್ನು ಮುಖ್ಯವಾಗಿ ತತ್ಕ್ಷಣದ ಓವರ್ಲೋಡ್ಗಳಿಗೆ ಸೂಕ್ಷ್ಮವಾಗಿರದ ಆದರೆ ಇನ್ಕಾಂಡೆಸೆಂಟ್ ಲ್ಯಾಂಪ್ಗಳು, ರೆಸಿಸ್ಟೆನ್ಸ್ ಹೀಟರ್ಗಳು, ಇತ್ಯಾದಿಗಳಂತಹ ದೀರ್ಘಕಾಲದ ಓವರ್ಲೋಡ್ಗಳಿಗೆ ಸೂಕ್ಷ್ಮವಾಗಿರುವ ಲೋಡ್ಗಳಿಗೆ ಬಳಸಲಾಗುತ್ತದೆ. ಕಡಿಮೆ ಪ್ರಸ್ತುತ ಮೌಲ್ಯಗಳಲ್ಲಿ ದೀರ್ಘ ಬಿಡುಗಡೆಯ ಸಮಯ ಮತ್ತು ಹೆಚ್ಚಿನ ಪ್ರಸ್ತುತ ಮೌಲ್ಯಗಳಲ್ಲಿ ಕಡಿಮೆ ಬಿಡುಗಡೆ ಸಮಯದಿಂದ ಇದು ನಿರೂಪಿಸಲ್ಪಟ್ಟಿದೆ. ಈ ಗುಣಲಕ್ಷಣವು ಅಂತಹ ಹೊರೆಗಳ ರಕ್ಷಣೆಯ ಅಗತ್ಯವಿರುವ ಸರ್ಕ್ಯೂಟ್ಗಳಿಗೆ ಟೈಪ್ ಬಿ ಆರ್ಸಿಬಿಒಎಸ್ ಅನ್ನು ವಿಶೇಷವಾಗಿ ಸೂಕ್ತವಾಗಿಸುತ್ತದೆ.
ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ರಕ್ಷಣೆ: ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಉಳಿದಿರುವ ಪ್ರವಾಹ (ಅಂದರೆ, ಸೋರಿಕೆ ಪ್ರವಾಹ) ಮೊದಲೇ ಮೌಲ್ಯವನ್ನು ತಲುಪಿದಾಗ, ಆರ್ಸಿಬಿಒ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಲು ತ್ವರಿತವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ, ಹೀಗಾಗಿ ವಿದ್ಯುದಾಘಾತ ಅಪಘಾತಗಳು ಮತ್ತು ವಿದ್ಯುತ್ ಬೆಂಕಿಯನ್ನು ತಡೆಯುತ್ತದೆ.
ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆ: ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಪ್ರವಾಹವು ಆರ್ಸಿಬಿಒನ ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹವನ್ನು ಮೀರಿದಾಗ, ಒಂದು ನಿರ್ದಿಷ್ಟ ಅವಧಿಯೊಳಗೆ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ, ಹೀಗಾಗಿ ಓವರ್ಲೋಡ್ನಿಂದ ಉಂಟಾಗುವ ಸರ್ಕ್ಯೂಟ್ ಅಥವಾ ಬೆಂಕಿಯ ಅಪಘಾತಗಳಿಗೆ ಹಾನಿಯನ್ನು ತಡೆಯುತ್ತದೆ.
ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್: ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಸಂಭವಿಸಿದಾಗ, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹವನ್ನು ಕಡಿತಗೊಳಿಸಲು ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು ಆರ್ಸಿಬಿಒ ತ್ವರಿತವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಬಹುದು.
ಬಿ-ಟೈಪ್ ಬಿಡುಗಡೆ ಗುಣಲಕ್ಷಣಗಳು: ಮೇಲೆ ಹೇಳಿದಂತೆ, ತತ್ಕ್ಷಣದ ಓವರ್ಲೋಡ್ಗಳಿಗೆ ಸೂಕ್ಷ್ಮವಾಗಿರದ, ಆದರೆ ದೀರ್ಘಕಾಲದ ಓವರ್ಲೋಡ್ಗಳಿಗೆ ಸೂಕ್ಷ್ಮವಾಗಿಲ್ಲದ ಲೋಡ್ಗಳಿಗೆ ಬಿ-ಟೈಪ್ ಆರ್ಸಿಬಿಒಗಳು ವಿಶೇಷವಾಗಿ ಸೂಕ್ತವಾಗಿವೆ.
ವೈವಿಧ್ಯಮಯ ಸರ್ಕ್ಯೂಟ್ ಸಂರಕ್ಷಣಾ ಕಾರ್ಯಗಳು ಅಗತ್ಯವಿರುವ ಸ್ಥಳಗಳಲ್ಲಿ ಕರ್ವ್ ಬಿ ಆರ್ಸಿಬಿಒಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ, ವಿಶೇಷವಾಗಿ ಓವರ್ಲೋಡ್ ಗುಣಲಕ್ಷಣಗಳಿಗಾಗಿ ವಿಶೇಷ ಅವಶ್ಯಕತೆಗಳೊಂದಿಗೆ ಲೋಡ್ಗಳನ್ನು ಬಳಸುವ ಸರ್ಕ್ಯೂಟ್ಗಳು. ಉದಾಹರಣೆ:
ವಸತಿ ಮತ್ತು ವಾಣಿಜ್ಯ ಕಟ್ಟಡಗಳು: ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆ ಮತ್ತು ಸಲಕರಣೆಗಳ ಸುರಕ್ಷತೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಬೆಳಕಿನ ಸರ್ಕ್ಯೂಟ್ಗಳು, ಸಾಕೆಟ್ ಸರ್ಕ್ಯೂಟ್ಗಳು ಇತ್ಯಾದಿಗಳನ್ನು ರಕ್ಷಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ.
ಕೈಗಾರಿಕಾ ಸ್ಥಳಗಳು: ಓವರ್ಲೋಡ್ ಅಥವಾ ಸೋರಿಕೆಯಿಂದ ಉಂಟಾಗುವ ಸಲಕರಣೆಗಳ ಹಾನಿ ಅಥವಾ ಬೆಂಕಿಯ ಅಪಘಾತಗಳನ್ನು ತಡೆಗಟ್ಟಲು ರೆಸಿಸ್ಟೆನ್ಸ್ ಹೀಟರ್ಗಳು, ಪ್ರಕಾಶಮಾನ ದೀಪಗಳು ಇತ್ಯಾದಿಗಳಂತಹ ವಿವಿಧ ಕೈಗಾರಿಕಾ ಸಾಧನಗಳನ್ನು ರಕ್ಷಿಸಲು.
ಕೃಷಿ ಮತ್ತು ತೋಟಗಾರಿಕೆ: ಸಲಕರಣೆಗಳ ಸಾಮಾನ್ಯ ಕಾರ್ಯಾಚರಣೆ ಮತ್ತು ಸಿಬ್ಬಂದಿಗಳ ಸುರಕ್ಷತೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಕೃಷಿ ಸಾಧನಗಳಾದ ಹಸಿರುಮನೆಗಳು, ನೀರಾವರಿ ವ್ಯವಸ್ಥೆಗಳು ಇತ್ಯಾದಿಗಳನ್ನು ರಕ್ಷಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ.
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹದ ಸರಿಯಾದ ಆಯ್ಕೆ: ಬಿ ಆರ್ಸಿಬಿಒ ಕರ್ವ್ ಆಯ್ಕೆಮಾಡುವಾಗ, ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ ಮತ್ತು ಲೋಡ್ನ ಗುಣಲಕ್ಷಣಗಳ ಆಧಾರದ ಮೇಲೆ ಸೂಕ್ತವಾದ ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಸ್ತುತ ಮೌಲ್ಯವನ್ನು ಆಯ್ಕೆ ಮಾಡಬೇಕು.
ಆವರ್ತಕ ತಪಾಸಣೆ ಮತ್ತು ನಿರ್ವಹಣೆ: ಆರ್ಸಿಬಿಒ ವಿಶ್ವಾಸಾರ್ಹವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ, ಸುರಕ್ಷಿತವಾಗಿ ತಂತಿಯಾಗಿದೆ ಮತ್ತು ಹಾನಿ ಅಥವಾ ತುಕ್ಕು ಹಿಡಿಯುವುದರಿಂದ ಮುಕ್ತವಾಗಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ನಿಯತಕಾಲಿಕವಾಗಿ ಪರೀಕ್ಷಿಸಿ ಮತ್ತು ನಿರ್ವಹಿಸಿ.
ಸುಳ್ಳು ಕಾರ್ಯಾಚರಣೆಯನ್ನು ತಪ್ಪಿಸಿ: ಸ್ಥಾಪಿಸುವಾಗ ಮತ್ತು ಬಳಸುವಾಗ, ಆರ್ಸಿಬಿಒ ಅದರ ಸುಳ್ಳು ಕಾರ್ಯಾಚರಣೆಯನ್ನು ತಡೆಗಟ್ಟುವ ಸಲುವಾಗಿ ಹಸ್ತಕ್ಷೇಪಕ್ಕೆ ಒಳಗಾಗುವ ವಾತಾವರಣದಲ್ಲಿ ಸ್ಥಾಪಿಸುವುದನ್ನು ತಪ್ಪಿಸಲು ಕಾಳಜಿ ವಹಿಸಬೇಕು.
ದೋಷಗಳ ಸಮಯೋಚಿತ ನಿರ್ವಹಣೆ: ಆರ್ಸಿಬಿಒ ವಿಫಲವಾದಾಗ ಅಥವಾ ಕಾರ್ಯನಿರ್ವಹಿಸಿದಾಗ, ಕಾರಣವನ್ನು ಗುರುತಿಸಬೇಕು ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ನ ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ದೋಷನಿವಾರಣೆಯನ್ನು ಸಮಯಕ್ಕೆ ಮಾಡಬೇಕು.
