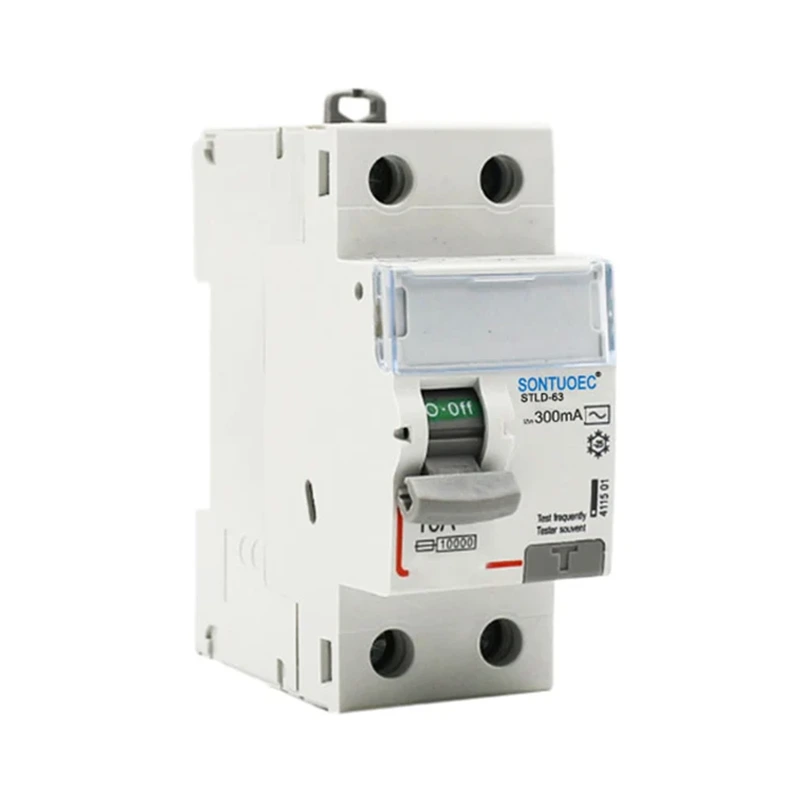

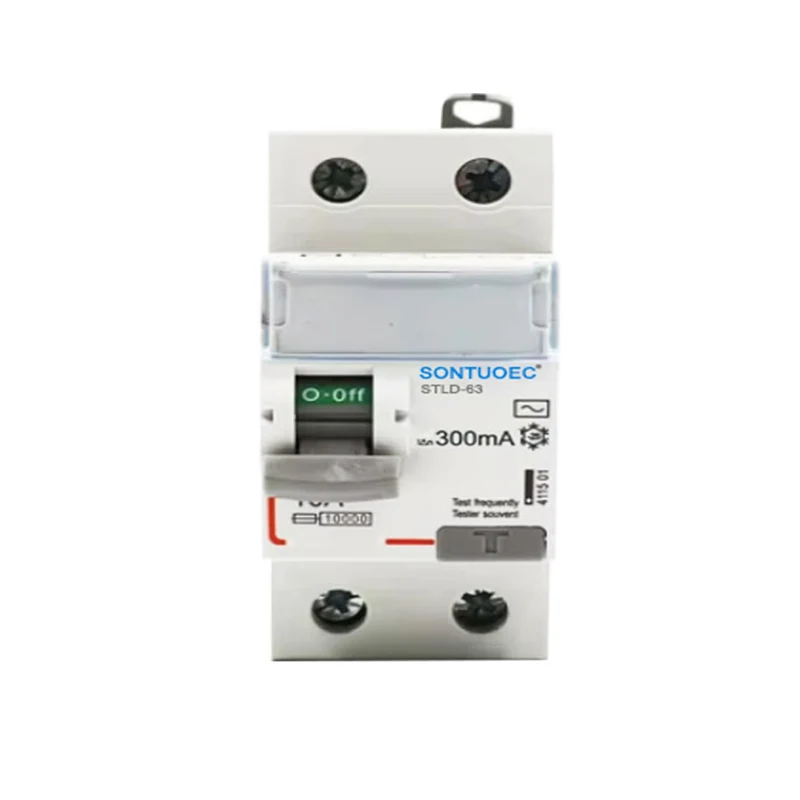

2p 63A/30MA RCD AC ಪ್ರಕಾರ

2p 63A/30mA RCD AC ಪ್ರಕಾರದ ಆಪರೇಟಿಂಗ್ ತತ್ವವು ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಅನ್ನು ಆಧರಿಸಿದೆ. ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯಲ್ಲಿ ಅಸಮತೋಲಿತ ಪ್ರವಾಹ (ಅಂದರೆ ಸೋರಿಕೆ) ಸಂಭವಿಸಿದಾಗ, ಉಳಿದಿರುವ ಪ್ರವಾಹ ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಈ ಅಸಮತೋಲಿತ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಸೋರಿಕೆ ಪ್ರವಾಹಕ್ಕೆ ಅನುಪಾತದಲ್ಲಿ ಕಾಂತೀಯ ಹರಿವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ. ಈ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಫ್ಲಕ್ಸ್ ಆರ್‌ಸಿಡಿಯ ಆಂತರಿಕ ಬಿಡುಗಡೆ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಆರ್‌ಸಿಡಿ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ತ್ವರಿತವಾಗಿ ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ಮಾದರಿ:	ಎಲೆಕ್ಟ್ರೋ-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಪ್ರಕಾರ; ವಿದ್ಯುನ್ಮಾನಿನ ವಿಧ
ಮಾನದಂಡ	ಐಇಸಿ 61008-1
ಉಳಿದ ಪ್ರಸ್ತುತ ಗುಣಲಕ್ಷಣಗಳು:	ಮತ್ತು, ಮತ್ತು

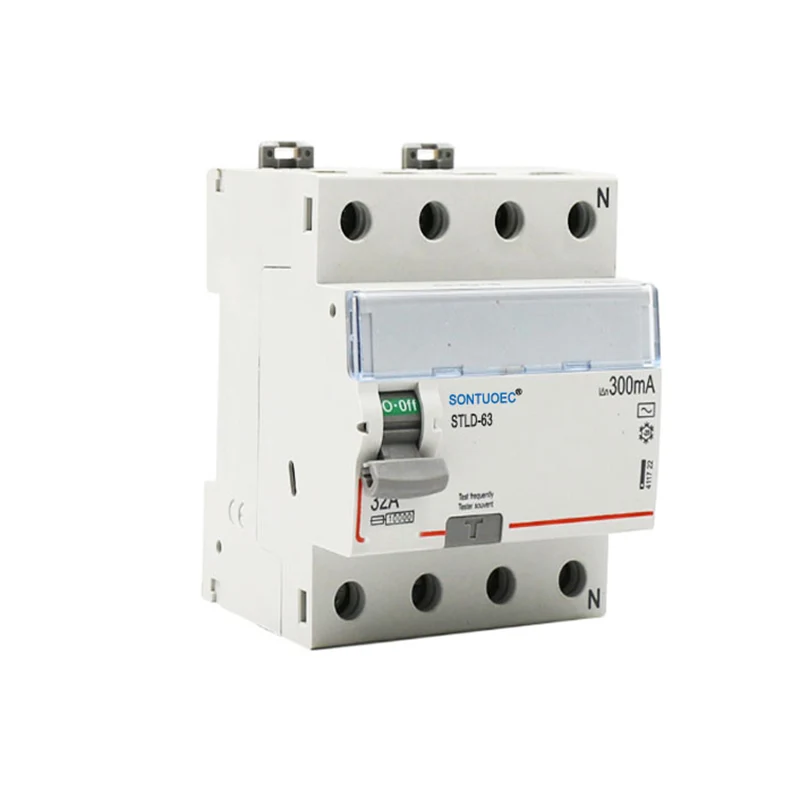

ಧ್ರುವ ಸಂಖ್ಯೆ:	2 ಪಿ, 4 ಪಿ
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ:	16 ಎ, 25 ಎ, 32 ಎ, 40 ಎ, 63 ಎ;
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್:	230/400 ವಿ ಎಸಿ
ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ:	50/60Hz
ರೇಟ್ ಮಾಡಿದ ಉಳಿದ ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್ IΔN:	10ma, 30ma, 100ma, 300ma, 500ma
ರೇಟ್ ಮಾಡಲಾದ ಉಳಿದಿರುವ ಆಪರೇಟಿಂಗ್ ಪ್ರವಾಹ I ΔNO:	≤0.5iΔN
ರೇಟ್ ಮಾಡಲಾದ ಷರತ್ತುಬದ್ಧ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್ ಇಂಕ್:	6000 ಎ
ರೇಟ್ ಮಾಡಲಾದ ಸಾಂದ್ರತೆಯ ಉಳಿಕೆ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರಸ್ತುತ IΔC:	6000 ಎ
ಟ್ರಿಪ್ಪಿಂಗ್ ಅವಧಿ:	ತತ್ಕ್ಷಣದ ಟ್ರಿಪ್ಪಿಂಗ್ ≤0.1 ಎಸ್ಇಸಿ
ಉಳಿದ ಟ್ರಿಪ್ಪಿಂಗ್ ಪ್ರಸ್ತುತ ಶ್ರೇಣಿ:	0.5iΔn ~ iΔn
ಎಲೆಕ್ಟ್ರೋ-ಮೆಕ್ಯಾನಿಕಲ್ ಸಹಿಷ್ಣುತೆ:	4000 ಚಕ್ರಗಳು
ಜೋಡಿಸುವ ಟಾರ್ಕ್:	2.0nm
ಸಂಪರ್ಕ ಟರ್ಮಿನಲ್:	ಕ್ಲ್ಯಾಂಪ್ನೊಂದಿಗೆ ಸ್ಕ್ರೂ ಟರ್ಮಿನಲ್ ಪಿಲ್ಲರ್ ಟರ್ಮಿನಲ್

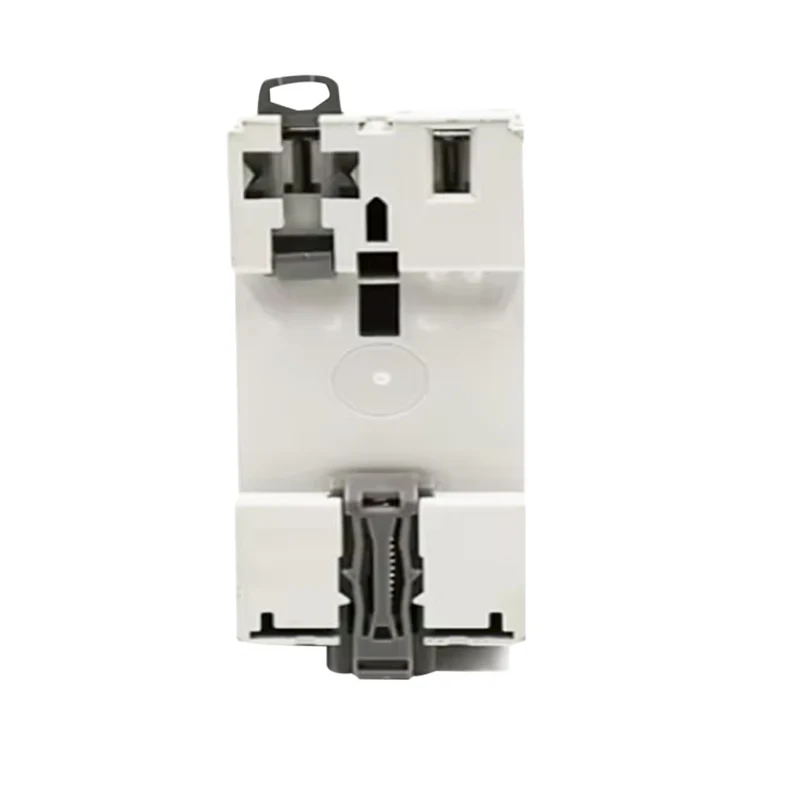

ಸ್ಥಾಪನೆ:	35 ಎಂಎಂ ದಿನ್ ರೈಲು ಆರೋಹಣ

ಮೂಲಭೂತ ಪರಿಕಲ್ಪನೆ

P 2p: ಈ ಆರ್‌ಸಿಡಿ (ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸಾಧನ) ಬೈಪೋಲಾರ್ ಸ್ವಿಚ್ ಆಗಿದೆ ಎಂದು ಸೂಚಿಸುತ್ತದೆ, ಅಂದರೆ, ಇದು ಒಂದೇ ಸಮಯದಲ್ಲಿ ಎರಡು ಸಾಲುಗಳ ಆನ್-ಆಫ್ ಅನ್ನು ನಿಯಂತ್ರಿಸಬಹುದು. ಈ ವಿನ್ಯಾಸವನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ, ಅಲ್ಲಿ ಒಂದೇ ಸಮಯದಲ್ಲಿ ಹಂತ ಮತ್ತು ಶೂನ್ಯ ರೇಖೆಗಳನ್ನು ಒಂದೇ ಸಮಯದಲ್ಲಿ ಕತ್ತರಿಸಬೇಕಾಗುತ್ತದೆ, ಸೋರಿಕೆ ಅಥವಾ ದೋಷದ ಸಂದರ್ಭದಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಂಪೂರ್ಣವಾಗಿ ಕಡಿತಗೊಳಿಸಬಹುದು ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು, ವಿದ್ಯುದಾಘಾತ ಅಥವಾ ವಿದ್ಯುತ್ ಬೆಂಕಿಯಂತಹ ಸುರಕ್ಷತಾ ಅಪಘಾತಗಳನ್ನು ತಡೆಯುತ್ತದೆ.

 63 ಎ: ಆರ್‌ಸಿಡಿ ಅನ್ನು 63 ಆಂಪ್ಸ್ ಎಂದು ರೇಟ್ ಮಾಡಲಾಗಿದೆ ಎಂದು ಸೂಚಿಸುತ್ತದೆ. ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹವು ಆರ್‌ಸಿಡಿ ಅಧಿಕ ಬಿಸಿಯಾಗುವುದು ಅಥವಾ ಹಾನಿಯಾಗದಂತೆ ನಿರಂತರವಾಗಿ ಸಾಗಿಸಬಹುದಾದ ಗರಿಷ್ಠ ಪ್ರಸ್ತುತ ಮೌಲ್ಯವಾಗಿದೆ. ಪ್ರಾಯೋಗಿಕ ಅನ್ವಯಿಕೆಗಳಲ್ಲಿ, ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ ಹೊರೆಯ ಪ್ರಕಾರ ಸೂಕ್ತವಾದ ದರದ ಪ್ರವಾಹವನ್ನು ಆಯ್ಕೆ ಮಾಡಬೇಕು.

 30 ಎಂಎ: ಈ ಆರ್‌ಸಿಡಿಯ ಸೋರಿಕೆ ಕ್ರಿಯೆಯ ಪ್ರವಾಹವು 30 ಮಾ ಎಂದು ಸೂಚಿಸುತ್ತದೆ. ಸೋರಿಕೆ ಕ್ರಿಯೆಯ ಪ್ರವಾಹವು ಆರ್‌ಸಿಡಿ ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಕ್ರಿಯೆಯನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ. ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯಲ್ಲಿನ ಸೋರಿಕೆ ಪ್ರವಾಹವು ಈ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು ಮತ್ತು ವಿದ್ಯುತ್ ಬೆಂಕಿಯಂತಹ ಅಪಘಾತಗಳನ್ನು ತಡೆಯಲು ಆರ್‌ಸಿಡಿ ತ್ವರಿತವಾಗಿ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

 ಆರ್‌ಸಿಡಿ: ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸಾಧನವು ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯಲ್ಲಿ ಉಳಿದಿರುವ ಪ್ರವಾಹವನ್ನು (ಅಂದರೆ ಸೋರಿಕೆ ಪ್ರವಾಹ) ಪತ್ತೆಹಚ್ಚಲು ಮತ್ತು ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸಲು ಬಳಸುವ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ಸಾಧನವಾಗಿದೆ. ವಿದ್ಯುತ್ ಉಪಕರಣಗಳು ಮತ್ತು ಸಿಬ್ಬಂದಿಗೆ ಸಮಗ್ರ ರಕ್ಷಣೆ ನೀಡಲು ಇದನ್ನು ವಿವಿಧ ಕಡಿಮೆ-ವೋಲ್ಟೇಜ್ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.

Uc ಎಸಿ ಪ್ರಕಾರ: ಈ ಆರ್‌ಸಿಡಿ ಪರ್ಯಾಯ ಪ್ರವಾಹ (ಎಸಿ) ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ ಎಂದು ಸೂಚಿಸುತ್ತದೆ. ಪರ್ಯಾಯ ಪ್ರವಾಹ (ಎಸಿ) ವಿದ್ಯುತ್ ರವಾನಿಸುವ ಸಾಮಾನ್ಯ ಮಾರ್ಗವಾಗಿದೆ ಮತ್ತು ನೇರ ಪ್ರವಾಹಕ್ಕೆ (ಡಿಸಿ) ಹೋಲಿಸಿದರೆ ವೋಲ್ಟೇಜ್ ಮತ್ತು ಪ್ರವಾಹದ ದಿಕ್ಕಿನಲ್ಲಿ ಆವರ್ತಕ ಬದಲಾವಣೆಗಳಿಂದ ನಿರೂಪಿಸಲ್ಪಟ್ಟಿದೆ. ಆದ್ದರಿಂದ, ಆರ್‌ಸಿಡಿಯನ್ನು ಆಯ್ಕೆಮಾಡುವಾಗ, ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ (ಎಸಿ ಅಥವಾ ಡಿಸಿ) ಪ್ರಕಾರವನ್ನು ಆಧರಿಸಿ ಸೂಕ್ತ ಮಾದರಿಯನ್ನು ಆರಿಸಬೇಕು.

1. ಭೂಮಿಯ ದೋಷ/ಸೋರಿಕೆ ಪ್ರವಾಹ ಮತ್ತು ಪ್ರತ್ಯೇಕತೆಯ ಕಾರ್ಯದ ವಿರುದ್ಧ ರಕ್ಷಣೆ ನೀಡಿ

2. ಹೆಚ್ಚಿನ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹವು ಸಾಮರ್ಥ್ಯವನ್ನು ತಡೆದುಕೊಳ್ಳುತ್ತದೆ

3. ಟರ್ಮಿನಲ್ ಮತ್ತು ಪಿನ್/ಫೋರ್ಕ್ ಪ್ರಕಾರದ ಬಸ್‌ಬಾರ್ ಸಂಪರ್ಕಕ್ಕೆ ಅನ್ವಯಿಸಲಾಗುವುದು

4. ಬೆರಳು ಸಂರಕ್ಷಿತ ಸಂಪರ್ಕ ಟರ್ಮಿನಲ್‌ಗಳನ್ನು ಹೊಂದಿದೆ

6. ವಿದ್ಯುತ್ ಸರಬರಾಜು ಮತ್ತು ರೇಖೆಯ ವೋಲ್ಟೇಜ್ನ ಸ್ವತಂತ್ರ, ಮತ್ತು ಬಾಹ್ಯ ಹಸ್ತಕ್ಷೇಪ, ವೋಲ್ಟೇಜ್ ಏರಿಳಿತದಿಂದ ಮುಕ್ತವಾಗಿದೆ. ---------- ದೊಡ್ಡ ಗಾತ್ರದ ಸಂಪರ್ಕ ತಂತಿ (35 ಎಂಎಂ ಸಂಪರ್ಕ ಕೇಬಲ್)
