RCCB B ಮಾದರಿ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

RCCB B ಮಾಡೆಲ್ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಮೂರು ಹಂತದ ನೆಟ್ವರ್ಕ್ಗಳಲ್ಲಿ ನಿರಂತರ ದೋಷದ ಸಂದರ್ಭದಲ್ಲಿ ರಕ್ಷಿಸುತ್ತದೆ. ಇದನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ರೀಚಾರ್ಜಿಂಗ್ ಸ್ಟೇಷನ್, ವೈದ್ಯಕೀಯ ಉಪಕರಣಗಳು ಮತ್ತು ಉಪಕರಣಗಳು, ನಿಯಂತ್ರಕಗಳು ಮತ್ತು ವೇರಿಯಬಲ್ ಸ್ಪೀಡ್ ಡ್ರೈವ್ಗಳು, ಬ್ಯಾಟರ್ ಚಾರ್ಜ್ಗಳು ಮತ್ತು ಇನ್ವರ್ಟರ್ಗಳು (DC/1000 ID) ಜೊತೆಗೆ IB-0100 ID ಯೊಂದಿಗೆ ಬಳಸಲಾಗುತ್ತದೆ. IEC/EN62423 ಮಾನದಂಡ.

ಮಾದರಿ:STID-B

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ಎಲೆಕ್ಟ್ರಿಕಲ್ ವೈಶಿಷ್ಟ್ಯ	ಪ್ರಮಾಣಿತ		IEC/EN62423&IEC/EN61008-1
	ವಿಧ (ಭೂಮಿಯ ಸೋರಿಕೆಯ ತರಂಗ ರೂಪವನ್ನು ಗ್ರಹಿಸಲಾಗಿದೆ)		B
	ಪ್ರಸ್ತುತದಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾಗಿದೆ	A	25,40,63
	ಧ್ರುವಗಳು	P	1P+N,3P+N
	ರೇಟ್ ವೋಲ್ಟೇಜ್ Ue	V	IP+N:230/240V;3P+N:400/415V
	ರೇಟ್ ಮಾಡಿದ ಸೂಕ್ಷ್ಮತೆ I n	A	0.03,0.1,0.3
	ನಿರೋಧನ ವೋಲ್ಟೇಜ್ Ui	V	500
	ರೇಟ್ ಮಾಡಲಾದ ಶೇಷ ತಯಾರಿಕೆ ಮತ್ತು	A	500(ಇನ್=25A/40A)
	ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯ ನಾನು ಎಂ	A	630(ಇನ್=63A)
	ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್ I ಸಿ	A	10000
	SCPD ಫ್ಯೂಸ್	A	10000
	I n ಅಡಿಯಲ್ಲಿ ವಿರಾಮದ ಸಮಯ	s	≤0.1
	ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ	Hz	50
	ರೇಟ್ ಮಾಡಲಾದ ಉದ್ವೇಗ ತಡೆದುಕೊಳ್ಳುವ ವೋಲ್ಟೇಜ್(1.2/5.0)Uimp	V	4000
ಮೆಕ್ಯಾನಿಕಾಐ ವೈಶಿಷ್ಟ್ಯಗಳು	ind ನಲ್ಲಿ ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಪರೀಕ್ಷಾ ವೋಲ್ಟೇಜ್. ಫ್ರೆಡ್. 1 ನಿಮಿಷಕ್ಕೆ	ಕೆವಿ	2.5
	ಮಾಲಿನ್ಯ ಪದವಿ		2
	ವಿದ್ಯುತ್ ಜೀವನ		2000
	ಯಾಂತ್ರಿಕ Iife		10000
	ದೋಷದ ಪ್ರಸ್ತುತ ಸೂಚಕ		ಹೌದು
	ರಕ್ಷಣೆ ಪದವಿ		IP20
	ಸುತ್ತುವರಿದ ತಾಪಮಾನ (ದೈನಂದಿನ ಸರಾಸರಿ 35 ರೊಂದಿಗೆ)	ºC	-40~+55ºC
	ಶೇಖರಣಾ ತಾಪಮಾನ	ºC	-40~+70ºC

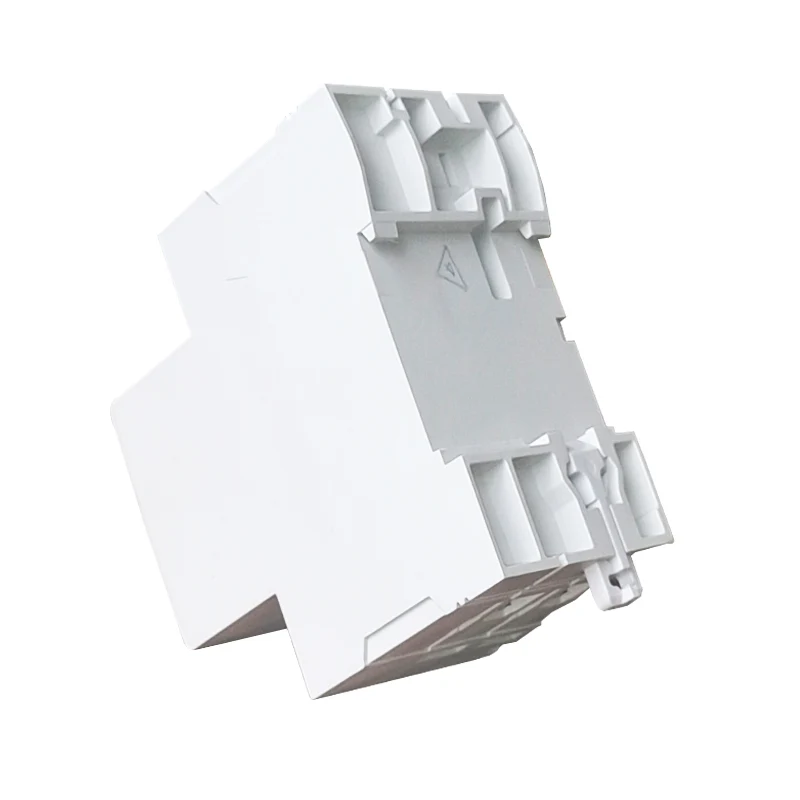

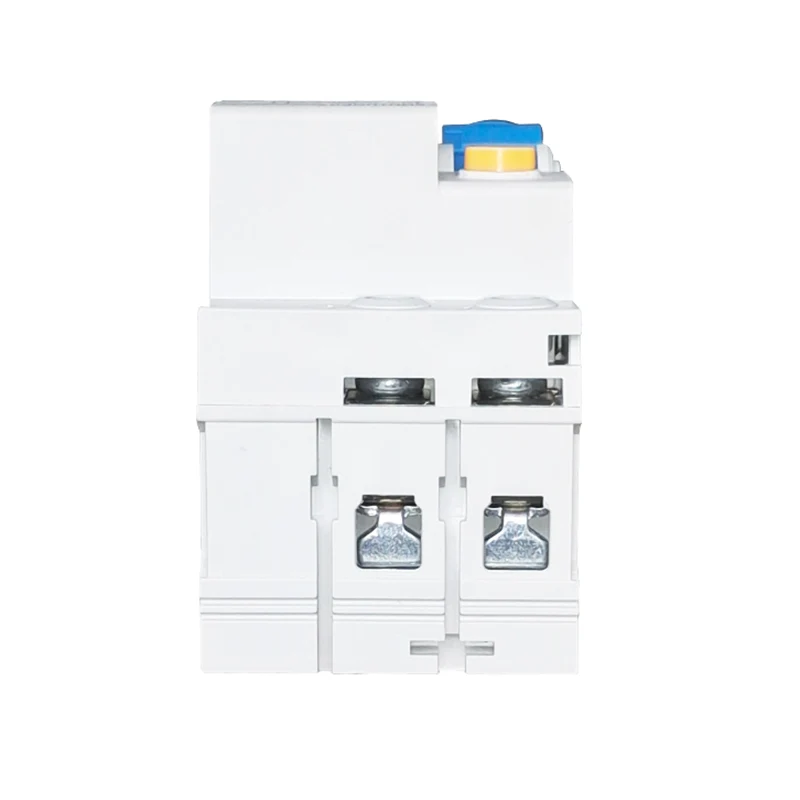

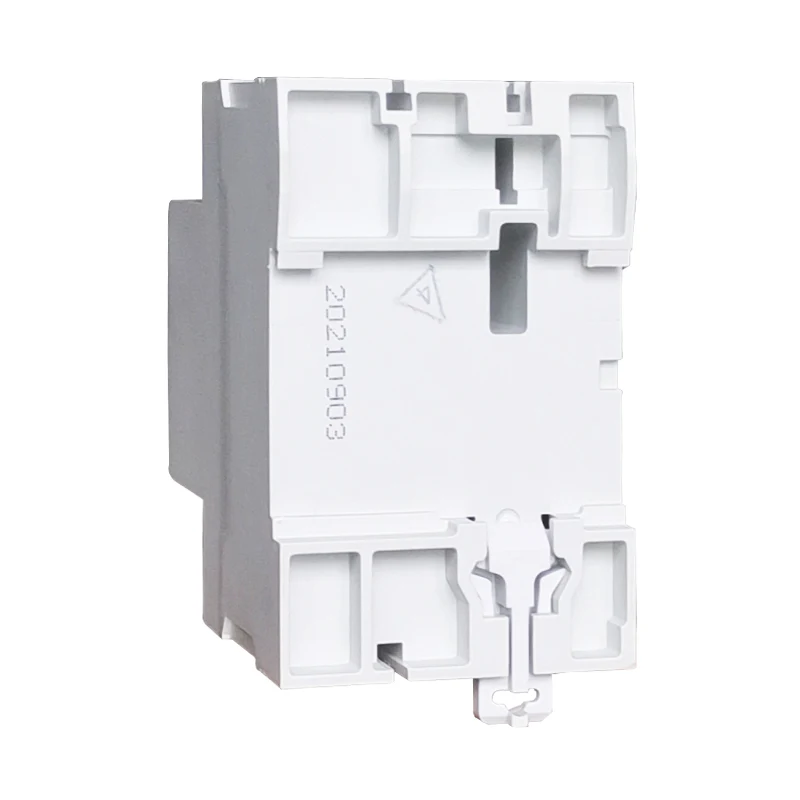

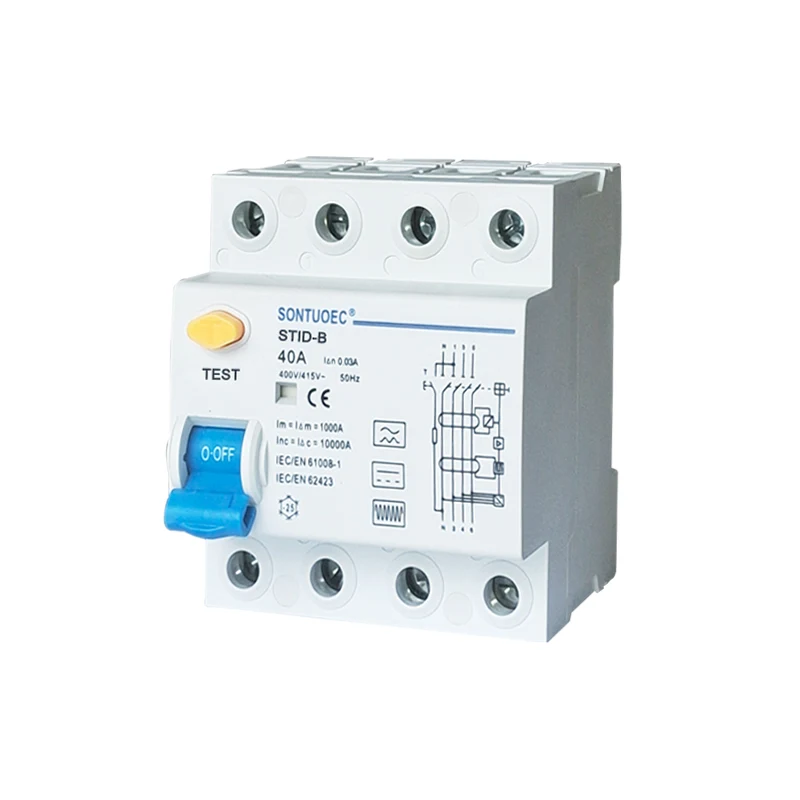

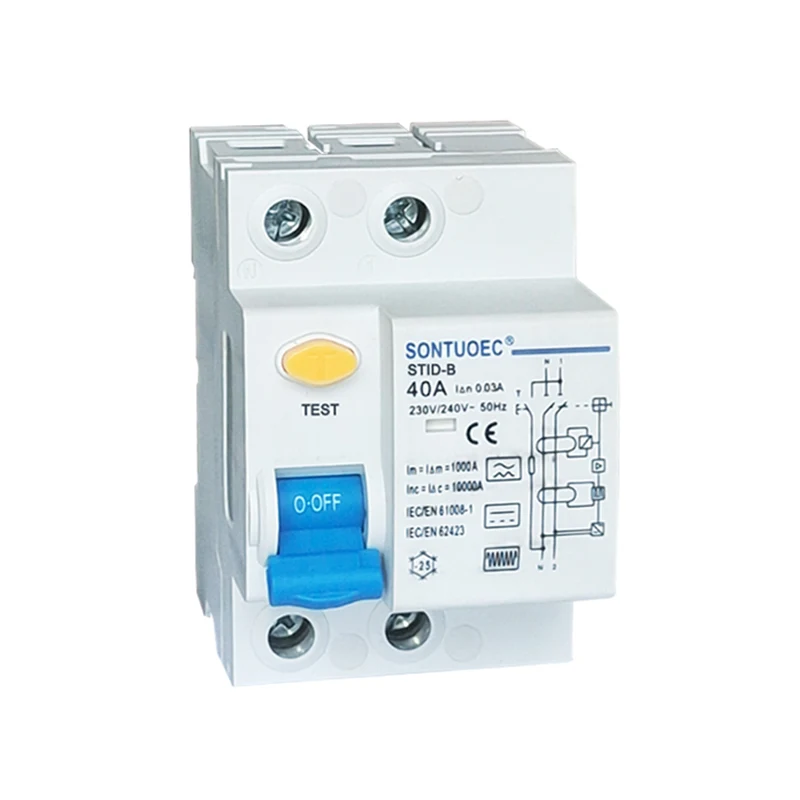

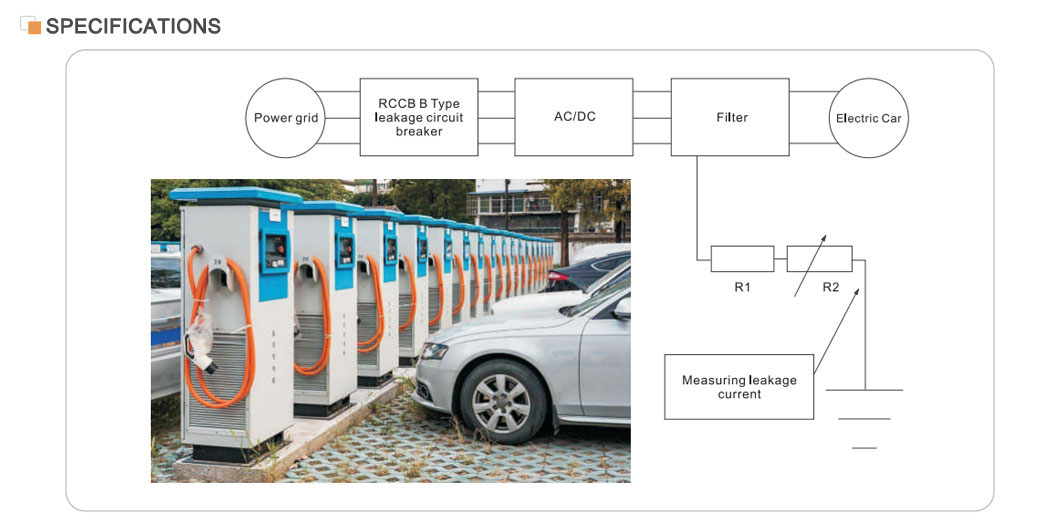

STID-B RCCB B ಮಾಡೆಲ್ ರೆಸಿಡ್ಯುಯಲ್ ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಯು ಟೈಪ್ A ಗೆ ಸೂಕ್ತವಾಗಿದೆ ಮತ್ತು DC ಶೇಷ ಪ್ರವಾಹಗಳು, DC ಶೇಷ ಪ್ರವಾಹಗಳು ರಿಕ್ಟಿಫೈಯರ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಹೆಚ್ಚಿನ ಆವರ್ತನ AC ಶೇಷ ಪ್ರವಾಹಗಳಿಂದ ಉಂಟಾಗಬಹುದಾದ ಸುಗಮಗೊಳಿಸುವಿಕೆಗೆ ಸಹ ಸೂಕ್ತವಾಗಿದೆ. ಮೂರು-ಹಂತದ ನೆಟ್ವರ್ಕ್ಗಳಲ್ಲಿ ನಿರಂತರ ದೋಷದ ಪ್ರವಾಹಗಳ ಸಂದರ್ಭದಲ್ಲಿ ಇದು ರಕ್ಷಣೆ ನೀಡುತ್ತದೆ. STID-B ಅನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಚಾರ್ಜಿಂಗ್ ಸ್ಟೇಷನ್‌ಗಳು, ವೈದ್ಯಕೀಯ ಉಪಕರಣಗಳು ಮತ್ತು ಉಪಕರಣಗಳು, ನಿಯಂತ್ರಕಗಳು ಮತ್ತು ವೇರಿಯಬಲ್ ಸ್ಪೀಡ್ ಡ್ರೈವ್‌ಗಳು, ಬ್ಯಾಟರಿ ಚಾರ್ಜರ್‌ಗಳು ಮತ್ತು ಇನ್ವರ್ಟರ್‌ಗಳು (DC) ಕ್ಷೇತ್ರಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ. STID-B IEC/EN61008 ಮತ್ತು IEC/EN62423 ಮಾನದಂಡಗಳನ್ನು ಅನುಸರಿಸುತ್ತದೆ.

ಮುಖ್ಯ ಲಕ್ಷಣಗಳು

ದರದ ಕರೆಂಟ್: 40A, ದೊಡ್ಡ ಪ್ರಸ್ತುತ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.

ಸೋರಿಕೆ ರಕ್ಷಣೆ: ಹೆಚ್ಚಿನ ಸೂಕ್ಷ್ಮತೆ ಮತ್ತು ನಿಖರತೆಯೊಂದಿಗೆ, ಇದು ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಕಡಿಮೆ ಸಮಯದಲ್ಲಿ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

ಸುರಕ್ಷತೆ ಕಾರ್ಯಕ್ಷಮತೆ: ಉತ್ಪನ್ನದ ಸುರಕ್ಷತೆ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಖಾತ್ರಿಪಡಿಸುವ IEC/EN61008.1 ಮತ್ತು GB16916.1 ನಂತಹ ಅಂತರರಾಷ್ಟ್ರೀಯ ಮಾನದಂಡಗಳಿಗೆ ಅನುಗುಣವಾಗಿರುತ್ತದೆ.

ಅಪ್ಲಿಕೇಶನ್ ವ್ಯಾಪ್ತಿ: ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗೆ ಸಮಗ್ರ ರಕ್ಷಣೆ ಒದಗಿಸಲು ಕೈಗಾರಿಕಾ, ವಾಣಿಜ್ಯ, ಎತ್ತರದ ಮತ್ತು ನಾಗರಿಕ ಕಟ್ಟಡಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.

ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

RCCB B ಮಾಡೆಲ್ ಶೇಷ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಶೂನ್ಯ ಅನುಕ್ರಮ ಪ್ರಸ್ತುತ ಪರಿವರ್ತಕವನ್ನು ಆಧರಿಸಿದೆ. ಪ್ರತಿ ನಡೆಸುವ ಹಂತವು ಶೂನ್ಯ ಅನುಕ್ರಮ ಪ್ರಸ್ತುತ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಮೂಲಕ ಹಾದುಹೋಗುತ್ತದೆ, ಅದರ ದ್ವಿತೀಯ ಭಾಗವು ವಿದ್ಯುತ್ಕಾಂತೀಯ ಡಿಟೆಂಟ್ಗೆ ಸಂಪರ್ಕ ಹೊಂದಿದೆ. ಸಾಮಾನ್ಯ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ, ಶೂನ್ಯ ಅನುಕ್ರಮ ಪ್ರಸ್ತುತ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಮೂಲಕ ಹಂತದ ಪ್ರವಾಹಗಳ ವೆಕ್ಟರ್ ಮೊತ್ತವು ಶೂನ್ಯವಾಗಿರುತ್ತದೆ, ಆದ್ದರಿಂದ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಮೂಲಕ ಹರಿವು ಶೂನ್ಯವಾಗಿರುತ್ತದೆ, ದ್ವಿತೀಯಕ ಔಟ್ಪುಟ್ ವೋಲ್ಟೇಜ್ ಸಹ ಶೂನ್ಯವಾಗಿರುತ್ತದೆ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಕಾರ್ಯನಿರ್ವಹಿಸುವುದಿಲ್ಲ. ಆದಾಗ್ಯೂ, ಒಮ್ಮೆ ಸೋರಿಕೆ ಪ್ರವಾಹವು ಒಂದು ನಿರ್ದಿಷ್ಟ ಮಟ್ಟಕ್ಕೆ ಬೆಳೆಯಲು ಸೆಕೆಂಡರಿ ಸೈಡ್ ಔಟ್‌ಪುಟ್ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಹೆಚ್ಚಿಸಿ ಮತ್ತು ಚಾಲನೆ ಮಾಡಿದರೆ, ವಿದ್ಯುತ್ಕಾಂತೀಯ ಬಿಡುಗಡೆಯು ಸಕ್ರಿಯಗೊಳ್ಳುತ್ತದೆ, ವಿದ್ಯುತ್ ಸರಬರಾಜಿಗೆ ಸಂಪರ್ಕಗೊಂಡಿರುವ ಸಂಪರ್ಕಗಳನ್ನು ಕಾರ್ಯನಿರ್ವಹಿಸಲು ಮತ್ತು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಲು ಕಾರ್ಯಾಚರಣಾ ಕಾರ್ಯವಿಧಾನವನ್ನು ಚಾಲನೆ ಮಾಡುತ್ತದೆ, ಹೀಗಾಗಿ ಸೋರಿಕೆ ರಕ್ಷಣೆಯನ್ನು ಅರಿತುಕೊಳ್ಳುತ್ತದೆ.

ಆಯ್ಕೆ ಮತ್ತು ಸ್ಥಾಪನೆ

ಆಯ್ಕೆ: RCCB ಅನ್ನು ಆಯ್ಕೆಮಾಡುವಾಗ, ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್, ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್, ಲೀಕೇಜ್ ಆಕ್ಷನ್ ಕರೆಂಟ್ ಮತ್ತು ಎಲೆಕ್ಟ್ರಿಕಲ್ ಸಿಸ್ಟಮ್‌ನ ಕ್ರಿಯೆಯ ಸಮಯದಂತಹ ನಿಯತಾಂಕಗಳನ್ನು ಪರಿಗಣಿಸಬೇಕು. ಅಗತ್ಯವಿರುವ ರಕ್ಷಣೆಯ ಪ್ರಕಾರಕ್ಕೆ (ಉದಾ. ನೇರ ಸಂಪರ್ಕ ರಕ್ಷಣೆ ಅಥವಾ ಪರೋಕ್ಷ ಸಂಪರ್ಕ ರಕ್ಷಣೆ) ಪ್ರಕಾರ ಸೂಕ್ತವಾದ RCCB ಅನ್ನು ಆಯ್ಕೆ ಮಾಡುವುದು ಸಹ ಅಗತ್ಯವಾಗಿದೆ.

ಅನುಸ್ಥಾಪನೆ: RCCB ಅನ್ನು ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ ಒಳಬರುವ ಕೊನೆಯಲ್ಲಿ ಅಥವಾ ಸಂಪೂರ್ಣ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆ ಅಥವಾ ನಿರ್ದಿಷ್ಟ ಶಾಖೆಯ ರೇಖೆಯ ಸಂಪೂರ್ಣ ರಕ್ಷಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಶಾಖೆಯ ಸಾಲಿನಲ್ಲಿ ಸ್ಥಾಪಿಸಬೇಕು. ಅನುಸ್ಥಾಪನೆಯ ಸಮಯದಲ್ಲಿ, RCCB ಯ ಸರಿಯಾದ ಸಂಪರ್ಕ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸಂಬಂಧಿತ ಮಾನದಂಡಗಳು ಮತ್ತು ಸಂಕೇತಗಳನ್ನು ಕಟ್ಟುನಿಟ್ಟಾಗಿ ಗಮನಿಸಬೇಕು.
