ಈ 4 ಪಿ 63 ಎ /30 ಎಂಎ ಆರ್ಸಿಡಿ ಎಸಿ ಪ್ರಕಾರವು ಆರ್ಸಿಡಿಯ ಆಂತರಿಕ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುವ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಆರ್ಸಿಡಿ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ತ್ವರಿತವಾಗಿ ಕಡಿತಗೊಳಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳು ಮತ್ತು ಸಿಬ್ಬಂದಿಗಳ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸುತ್ತದೆ.
ಮಾನದಂಡ | ಐಇಸಿ 61008-1 |

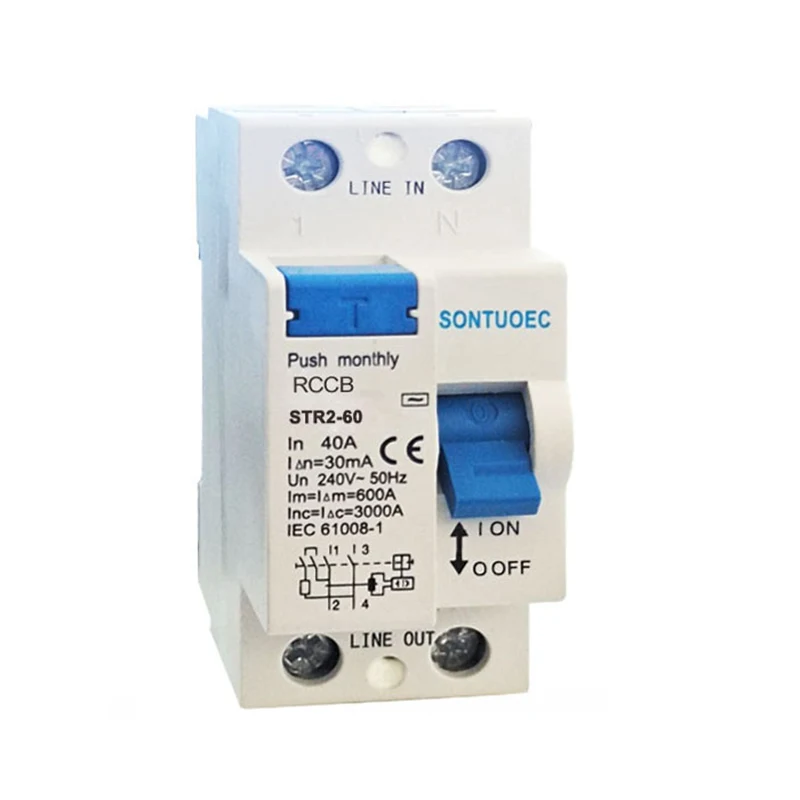

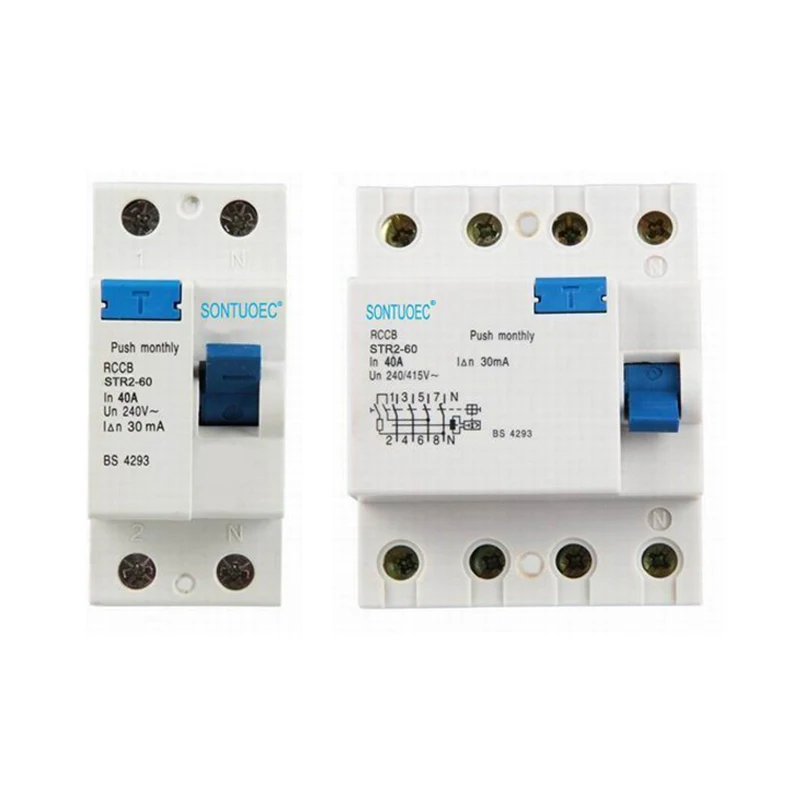

ಧ್ರುವಗಳ ಸಂಖ್ಯೆ |
2 ಪಿ, 4 ಪಿ |
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (ಎ) |
16 ,, 25,32,40,63 |
ರೇಟ್ ಮಾಡಿದ ಉಳಿದ ಕಾರ್ಯಾಚರಣೆ ಪ್ರಸ್ತುತ (ಇನ್) (ಎಂ.ಎ) |
10,30,100,300,500 |
ರೇಟ್ ಮಾಡಲಾದ ಉಳಿದಿದೆ ಕಾರ್ಯಾಚರಣೆಯಲ್ಲದ ಪ್ರವಾಹ (ಇನೊ) (ಎಂಎ) |
≤0.5in |
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ (ವಿ) |
ಎಸಿ 230/240 |
ಎಸಿ 230/400 |
|
ಉಳಿದ ಆಪರೇಟಿಂಗ್ ಪ್ರವಾಹ ವ್ಯಾಪ್ತಿ |
0.5in ~ in |
ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಆಫ್-ಟೈಮ್ |
≤0.3 ಸೆ |
ಶಿಕೂ ೦ ತ ಸಾಮರ್ಥ್ಯ (ಐಸಿಯು) |
6000 ಎ |
ಸಹಿಷ್ಣುತೆ |
4000 |
ರಕ್ಷಣೆ ಪದವಿ |
ಐಪಿ 20 |

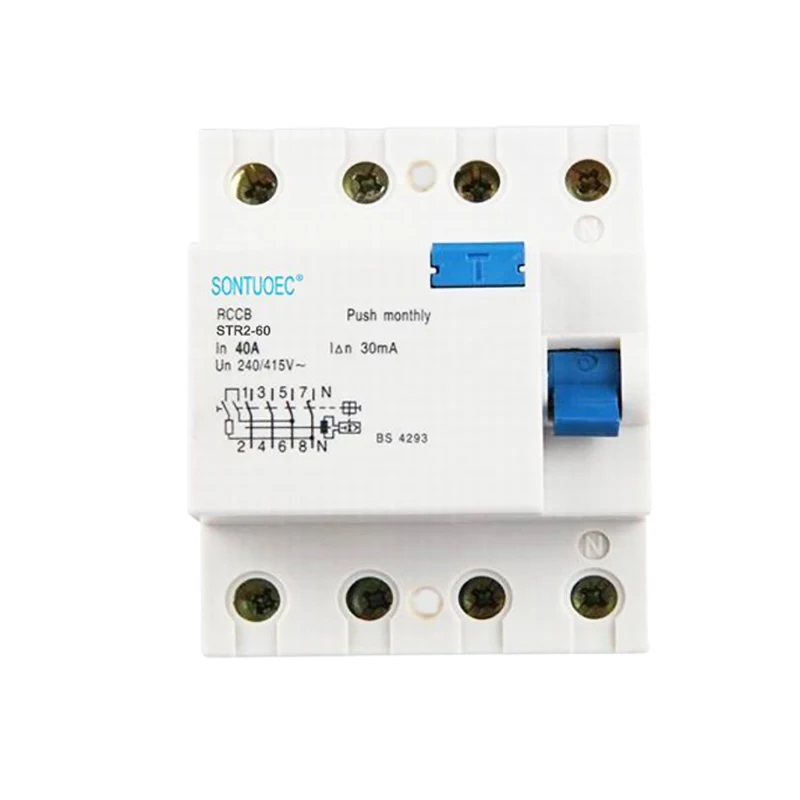

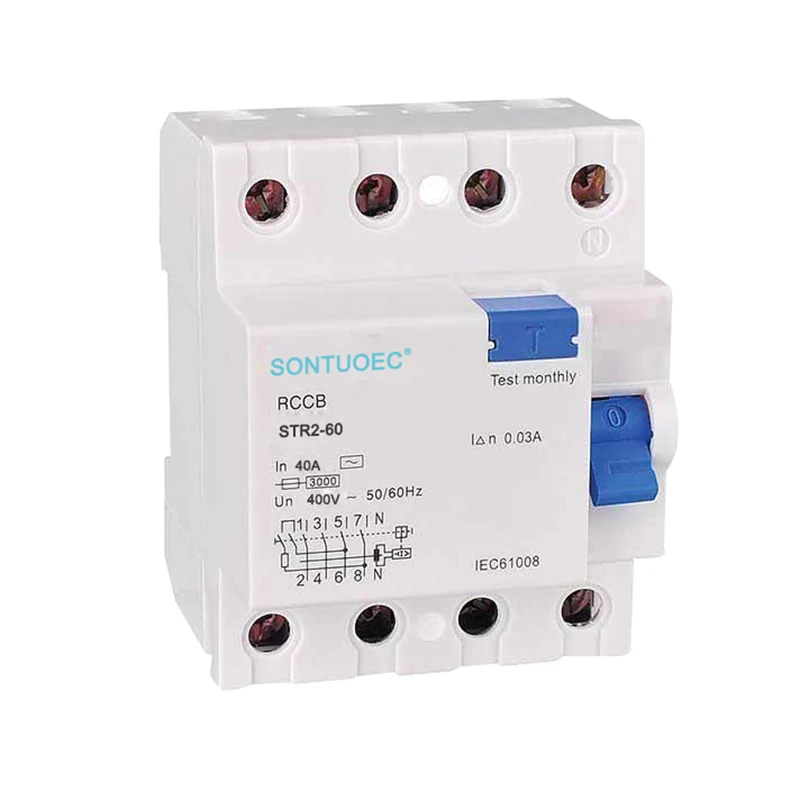

4 ಪಿ: ಈ 4 ಪಿ 63 ಎ /30 ಎಂಎ ಆರ್ಸಿಡಿ ಎಸಿ ಪ್ರಕಾರವು ನಾಲ್ಕು-ಧ್ರುವ ಸ್ವಿಚ್ ಎಂದು ಸೂಚಿಸುತ್ತದೆ, ಅಂದರೆ ಇದು ನಾಲ್ಕು ಸರ್ಕ್ಯೂಟ್ಗಳ ಆನ್-ಆಫ್ ಅನ್ನು ಏಕಕಾಲದಲ್ಲಿ ನಿಯಂತ್ರಿಸಬಹುದು. ಸೋರಿಕೆ ಅಥವಾ ದೋಷದ ಸಂದರ್ಭದಲ್ಲಿ, ಹೆಚ್ಚಿನ ಮಟ್ಟದ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ರಕ್ಷಣೆಯನ್ನು ಒದಗಿಸಲು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಂಪೂರ್ಣವಾಗಿ ಕತ್ತರಿಸಬಹುದು ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಒಂದೇ ಸಮಯದಲ್ಲಿ ಹಂತ, ಶೂನ್ಯ ಮತ್ತು ಎರಡು ನೆಲದ ತಂತಿಗಳನ್ನು ಕತ್ತರಿಸಬೇಕಾದ ಅಪ್ಲಿಕೇಶನ್ಗಳಲ್ಲಿ ಈ ವಿನ್ಯಾಸವನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.
63 ಎ: ಆರ್ಸಿಡಿಯನ್ನು 63 ಆಂಪ್ಸ್ನಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾಗಿದೆ ಎಂದು ಸೂಚಿಸುತ್ತದೆ, ಇದು ಆರ್ಸಿಡಿ ಅಧಿಕ ಬಿಸಿಯಾಗುವುದು ಅಥವಾ ಹಾನಿಯಾಗದಂತೆ ನಿರಂತರವಾಗಿ ಸಾಗಿಸಬಲ್ಲ ಗರಿಷ್ಠ ಪ್ರಸ್ತುತ ಮೌಲ್ಯವಾಗಿದೆ.
30 ಎಂಎ: ಆರ್ಸಿಡಿ 30 ಮಿಲಿಯಾಂಪ್ಗಳ ಸೋರಿಕೆ ಕ್ರಿಯೆಯ ಪ್ರವಾಹವನ್ನು ಹೊಂದಿದೆ ಎಂದು ಸೂಚಿಸುತ್ತದೆ, ಅಂದರೆ, ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯಲ್ಲಿನ ಸೋರಿಕೆ ಪ್ರವಾಹವು ಈ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು ಆರ್ಸಿಡಿ ತ್ವರಿತವಾಗಿ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ ಮತ್ತು ವಿದ್ಯುತ್ ಬೆಂಕಿಯಂತಹ ಅಪಘಾತಗಳನ್ನು ತಡೆಯುತ್ತದೆ.
ಆರ್ಸಿಡಿ: ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸಾಧನ, ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯಲ್ಲಿ ಉಳಿದಿರುವ ಪ್ರವಾಹವನ್ನು (ಅಂದರೆ ಸೋರಿಕೆ ಪ್ರವಾಹ) ಪತ್ತೆಹಚ್ಚಲು ಬಳಸುವ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ಸಾಧನ ಮತ್ತು ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ.
ಒಂದು ಪ್ರಕಾರ: ಇದರರ್ಥ ಆರ್ಸಿಡಿ ಒಂದು ಪ್ರಕಾರವಾಗಿದೆ, ಅಂದರೆ ಇದು ಎಸಿ ಮತ್ತು ಸ್ಪಂದಿಸುವ ಡಿಸಿ ಉಳಿದಿರುವ ಪ್ರವಾಹಗಳ ಮೇಲೆ ಸರಿಯಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ (≤6ma ನ ಸುಗಮ ಡಿಸಿ ಪ್ರವಾಹವನ್ನು ಸೂಪರ್ಇಂಪೋಸ್ ಮಾಡಲು ಅನುಮತಿಸಬಹುದು). ಗೃಹೋಪಯೋಗಿ ಸಾಧನಗಳು, ಕಚೇರಿ ಉಪಕರಣಗಳು, ಕಂಪ್ಯೂಟರ್ಗಳು ಮತ್ತು ಇತರ ಸ್ಥಳಗಳಂತಹ ಅನೇಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಾಧನಗಳನ್ನು ಹೊಂದಿರುವ ಸರ್ಕ್ಯೂಟ್ಗಳಿಗೆ ಈ ರೀತಿಯ ಆರ್ಸಿಡಿ ಸೂಕ್ತವಾಗಿದೆ.
ಆರ್ಸಿಡಿಯ ಆಪರೇಟಿಂಗ್ ತತ್ವವು ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಅನ್ನು ಆಧರಿಸಿದೆ. ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯಲ್ಲಿ ಅಸಮತೋಲಿತ ಪ್ರವಾಹ (ಅಂದರೆ ಸೋರಿಕೆ) ಸಂಭವಿಸಿದಾಗ, ಉಳಿದಿರುವ ಪ್ರವಾಹ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಈ ಅಸಮತೋಲಿತ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಸೋರಿಕೆ ಪ್ರವಾಹಕ್ಕೆ ಅನುಪಾತದಲ್ಲಿ ಕಾಂತೀಯ ಹರಿವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ. ಈ ಕಾಂತೀಯ ಹರಿವು ಆರ್ಸಿಡಿಯ ಆಂತರಿಕ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುವ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಆರ್ಸಿಡಿ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ತ್ವರಿತವಾಗಿ ಕಡಿತಗೊಳಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳು ಮತ್ತು ಸಿಬ್ಬಂದಿಗಳ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸುತ್ತದೆ.
ಕೈಗಾರಿಕಾ ಶಕ್ತಿ: ಕೈಗಾರಿಕಾ ಪರಿಸರದಲ್ಲಿ, ಹೆಚ್ಚಿನ ಸಂಖ್ಯೆಯ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳು ಮತ್ತು ಸಂಕೀರ್ಣ ಸರ್ಕ್ಯೂಟ್ ವ್ಯವಸ್ಥೆಗಳ ಉಪಸ್ಥಿತಿಯಿಂದಾಗಿ, ಸಮಗ್ರ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ರಕ್ಷಣೆಯನ್ನು ಒದಗಿಸಲು 4p 63A /30mA RCD ಒಂದು ಪ್ರಕಾರವನ್ನು ಬಳಸುವುದು ಅವಶ್ಯಕ.
ವಾಣಿಜ್ಯ: ಶಾಪಿಂಗ್ ಮಾಲ್ಗಳು, ಹೋಟೆಲ್ಗಳು ಮುಂತಾದ ವಾಣಿಜ್ಯ ಆವರಣಗಳಲ್ಲಿ, ಜನರು ಮತ್ತು ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ಹೆಚ್ಚಿನ ಸಾಂದ್ರತೆಯಿರುವಲ್ಲಿ, ವಿದ್ಯುತ್ ಸುರಕ್ಷತೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಈ ರೀತಿಯ ಆರ್ಸಿಡಿ ಸಹ ಅಗತ್ಯವಾಗಿರುತ್ತದೆ.
ಉನ್ನತ-ಮಟ್ಟದ ವಸತಿ: ಕೆಲವು ಉನ್ನತ-ಮಟ್ಟದ ನಿವಾಸಗಳಲ್ಲಿ, 4p 63A /30mA RCD ಹೆಚ್ಚಿನ ಮಟ್ಟದ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ರಕ್ಷಣೆಯನ್ನು ಒದಗಿಸಲು ಒಂದು ಪ್ರಕಾರವನ್ನು ಸಹ ಆಯ್ಕೆ ಮಾಡಲಾಗುತ್ತದೆ.
