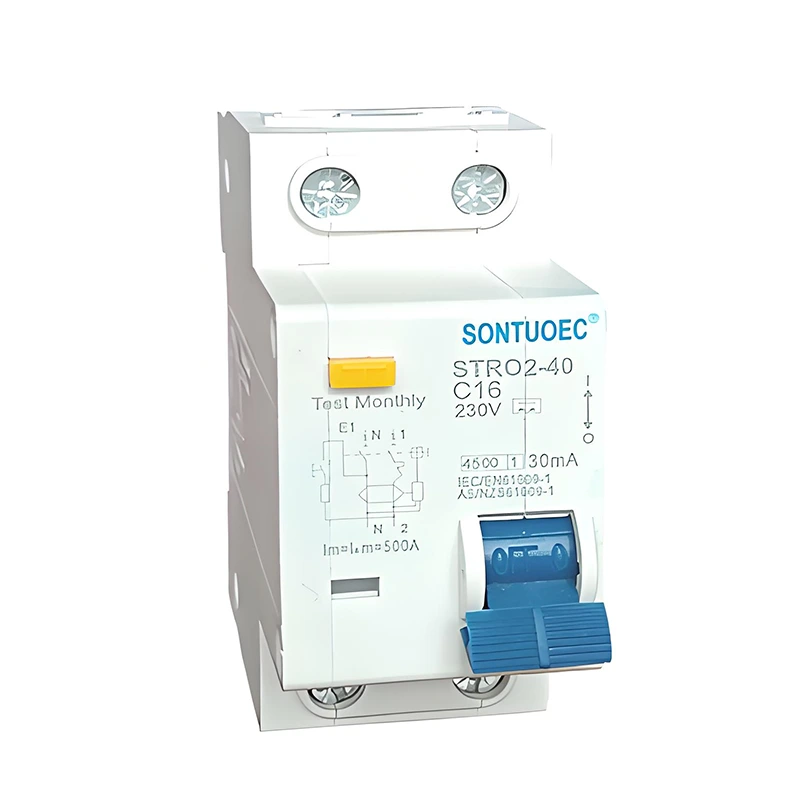

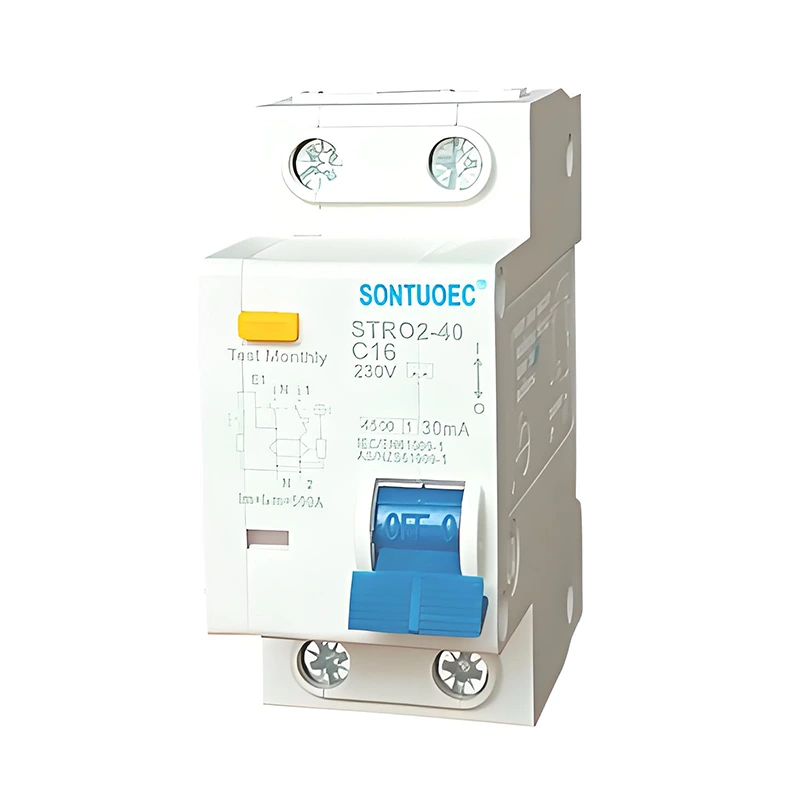

Str02-40 ಕರ್ವ್ ಸಿ ಆರ್ಸಿಬಿಒ ಅನ್ನು ಮುಖ್ಯವಾಗಿ ಎಸಿ 50/60 ಹೆಚ್ z ್ ಎರಡು ಧ್ರುವಗಳು 230 ವಿ ಅಥವಾ ನಾಲ್ಕು ಧ್ರುವಗಳ 400 ವಿ ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ, ಪರಿಣಾಮಕಾರಿ ಓವರ್ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ ಮತ್ತು ಸಾಮಾನ್ಯ ಸ್ಥಿತಿಯ ಅಡಿಯಲ್ಲಿ ರೇಖೆಯ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ ಮತ್ತು ವಿರಳವಾದ ಬದಲಾವಣೆಗೆ 6 ಎ -40 ಎ ವರೆಗೆ ರೇಟ್ ಮಾಡಲ್ಪಟ್ಟಿದೆ, ಮತ್ತು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಮತ್ತು ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಮತ್ತು ವಿದ್ಯುತ್ ಆಘಾತದಿಂದ ಬಳಲುತ್ತಿರುವ ಪ್ರವಾಹದಿಂದ ಬಳಲುತ್ತಿರುವವರನ್ನು ಅನುಭವಿಸಿದ ನಂತರ ಮತ್ತು ತಕ್ಷಣವೇ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ. ಇದು ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ರಕ್ಷಿಸುತ್ತದೆ ಮತ್ತು ಸಲಕರಣೆಗಳ ಹಾನಿಯನ್ನು ತಪ್ಪಿಸುತ್ತದೆ. ಉದ್ಯಮ, ವಾಣಿಜ್ಯ, ಎತ್ತರದ ಏರಿಕೆ ಮತ್ತು ನಾಗರಿಕ ನಿವಾಸದಂತಹ ಎಲ್ಲಾ ರೀತಿಯ ಸ್ಥಳಗಳಿಗೆ ಇದು ಸೂಕ್ತವಾಗಿದೆ.
ಮಾದರಿ |
ವಿದ್ಯುನ್ಮಾನಿನ ವಿಧ |
ಸ್ಟ್ಯಾಂಡರ್ಡ್: | ಐಇಸಿ 61009-1 |
ಉಳಿದ ಪ್ರಸ್ತುತ ಗುಣಲಕ್ಷಣಗಳು |
ಮತ್ತು/ಮತ್ತು |
ಧ್ರುವ ಸಂಖ್ಯೆ |
1p+n |
ಥರ್ಮೋ-ಮ್ಯಾಗ್ನೆಟಿವ್ ಬಿಡುಗಡೆ ಗುಣಲಕ್ಷಣ | B; ಸಿ; D; |
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (ಎ) |
6 ಎ, 10 ಎ, 16 ಎ, 25 ಎ, 32 ಎ, 40 ಎ |
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ (ವಿ) |
220,230,240 ವಿ |
ರೇಟ್ ಮಾಡಿದ ಉಳಿದ ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್ |
10ma, 30ma, 100ma, 300ma, 500ma |
ರೇಟ್ ಮಾಡಲಾದ ಸಾಂದ್ರತೆಯ ಉಳಿಕೆ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಪ್ರಸ್ತುತ |
3 ಕೆಎ; 4.5 ಕೆಎ |
ವಿದ್ಯುನ್ನು-ಸಹಿಷ್ಣುತೆ |
4000 ಕ್ಕೂ ಹೆಚ್ಚು ಚಕ್ರಗಳು |
1. ಭೂಮಿಯ ದೋಷ/ಸೋರಿಕೆ ಪ್ರವಾಹ ಮತ್ತು ಪ್ರತ್ಯೇಕತೆಯ ಕಾರ್ಯದ ವಿರುದ್ಧ ರಕ್ಷಣೆ ನೀಡಿ
2. ಹೆಚ್ಚಿನ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹವು ಸಾಮರ್ಥ್ಯವನ್ನು ತಡೆದುಕೊಳ್ಳುತ್ತದೆ
3. ಟರ್ಮಿನಲ್ ಮತ್ತು ಪಿನ್/ಫೋರ್ಕ್ ಪ್ರಕಾರದ ಬಸ್ಬಾರ್ ಸಂಪರ್ಕಕ್ಕೆ ಅನ್ವಯಿಸಲಾಗುವುದು
4. ಬೆರಳು ಸಂರಕ್ಷಿತ ಸಂಪರ್ಕ ಟರ್ಮಿನಲ್ಗಳನ್ನು ಹೊಂದಿದೆ
.
6. ವಿದ್ಯುತ್ ಸರಬರಾಜು ಮತ್ತು ರೇಖೆಯ ವೋಲ್ಟೇಜ್ನ ಸ್ವತಂತ್ರ, ಮತ್ತು ಬಾಹ್ಯ ಹಸ್ತಕ್ಷೇಪ, ವೋಲ್ಟೇಜ್ ಏರಿಳಿತದಿಂದ ಮುಕ್ತವಾಗಿದೆ.
ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುವ ವಕ್ರರೇಖೆಯು ಓವರ್ಲೋಡ್ ಷರತ್ತುಗಳ ಅಡಿಯಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಕ್ರಿಯಾಶೀಲ ಗುಣಲಕ್ಷಣಗಳನ್ನು ವಿವರಿಸುತ್ತದೆ. ಟೈಪ್ ಸಿ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುವ ವಕ್ರಾಕೃತಿಗಳನ್ನು ಮುಖ್ಯವಾಗಿ ಬೆಳಕಿನ ಸರ್ಕ್ಯೂಟ್ಗಳು ಮತ್ತು ತತ್ಕ್ಷಣದ ಓವರ್ಲೋಡ್ಗಳಿಗೆ ಕಡಿಮೆ ಸಂವೇದನಾಶೀಲವಾಗಿರುವ ಕೆಲವು ಹೊರೆಗಳನ್ನು ರಕ್ಷಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ. ಓವರ್ಲೋಡ್ ಪ್ರವಾಹವು ಚಿಕ್ಕದಾಗಿದ್ದಾಗ ಇದು ದೀರ್ಘ ವಿಳಂಬವಾದ ಕ್ರಿಯೆಯ ಸಮಯದಿಂದ ನಿರೂಪಿಸಲ್ಪಟ್ಟಿದೆ; ಓವರ್ಲೋಡ್ ಪ್ರವಾಹ ಹೆಚ್ಚಾದಂತೆ, ಕ್ರಿಯೆಯ ಸಮಯವನ್ನು ಕ್ರಮೇಣ ಕಡಿಮೆ ಮಾಡಲಾಗುತ್ತದೆ. ಈ ವಿನ್ಯಾಸವು ಲೋಡ್ ಪ್ರಾರಂಭದ ಸಮಯದಲ್ಲಿ ಅಸ್ಥಿರ ಪ್ರಸ್ತುತ ಸ್ಪೈಕ್ಗಳಿಂದಾಗಿ ಸುಳ್ಳು ಕಾರ್ಯಾಚರಣೆಯನ್ನು ತಪ್ಪಿಸಲು ಮತ್ತು ದೀರ್ಘಕಾಲದ ಓವರ್ಲೋಡ್ಗಳ ಸಮಯದಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಮಯಕ್ಕೆ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಬಹುದೆಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಉದ್ದೇಶಿಸಲಾಗಿದೆ.
ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ರಕ್ಷಣೆ: ಕರ್ವ್ ಸಿ ಆರ್ಸಿಬಿಒ ಮಾನವ ವಿದ್ಯುತ್ ಆಘಾತ ಅಥವಾ ಸಲಕರಣೆಗಳ ಸೋರಿಕೆಯಿಂದ ಉಂಟಾಗುವ ಉಳಿದ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆಹಚ್ಚಲು ಮತ್ತು ಕಡಿತಗೊಳಿಸಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ, ಇದರಿಂದಾಗಿ ವಿದ್ಯುತ್ ಆಘಾತ ಅಪಘಾತಗಳು ಮತ್ತು ವಿದ್ಯುತ್ ಬೆಂಕಿಯನ್ನು ತಡೆಯುತ್ತದೆ.
ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆ: ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಪ್ರವಾಹವು ಆರ್ಸಿಬಿಒನ ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹವನ್ನು ಮೀರಿದಾಗ, ಓವರ್ಲೋಡ್ ಕಾರಣದಿಂದಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅಥವಾ ಬೆಂಕಿಯ ಅಪಘಾತಗಳಿಗೆ ಹಾನಿಯಾಗುವುದನ್ನು ತಡೆಯಲು ನಿಗದಿತ ಅವಧಿಯಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ. ಸಿ-ಟೈಪ್ ಸ್ಟ್ರಿಪ್ಪಿಂಗ್ ಕರ್ವ್ ಈ ರಕ್ಷಣೆಯನ್ನು ಸೂಕ್ತ ಸಮಯದಲ್ಲಿ ಕಾರ್ಯಗತಗೊಳಿಸುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸುತ್ತದೆ.
ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರೊಟೆಕ್ಷನ್: ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ನ ಸಂದರ್ಭದಲ್ಲಿ, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಪ್ರವಾಹವನ್ನು ಕಡಿತಗೊಳಿಸಲು ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ಮತ್ತು ಸಲಕರಣೆಗಳನ್ನು ರಕ್ಷಿಸಲು ಸಿ ಆರ್ಸಿಬಿಒ ಕರ್ವ್ ತ್ವರಿತವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ. ಹೆಚ್ಚಿನ ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯ: ಆರ್ಸಿಬಿಒನ ಹೆಚ್ಚಿನ ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯ ಸುಲಭ ಸ್ಥಾಪನೆ ಮತ್ತು ಬಾಹ್ಯಾಕಾಶ ಉಳಿತಾಯ.
