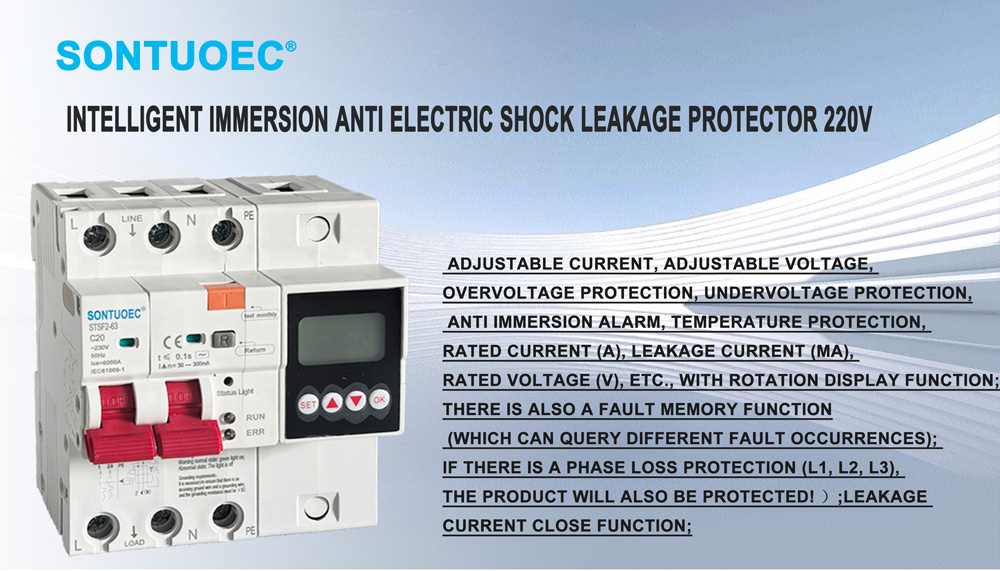

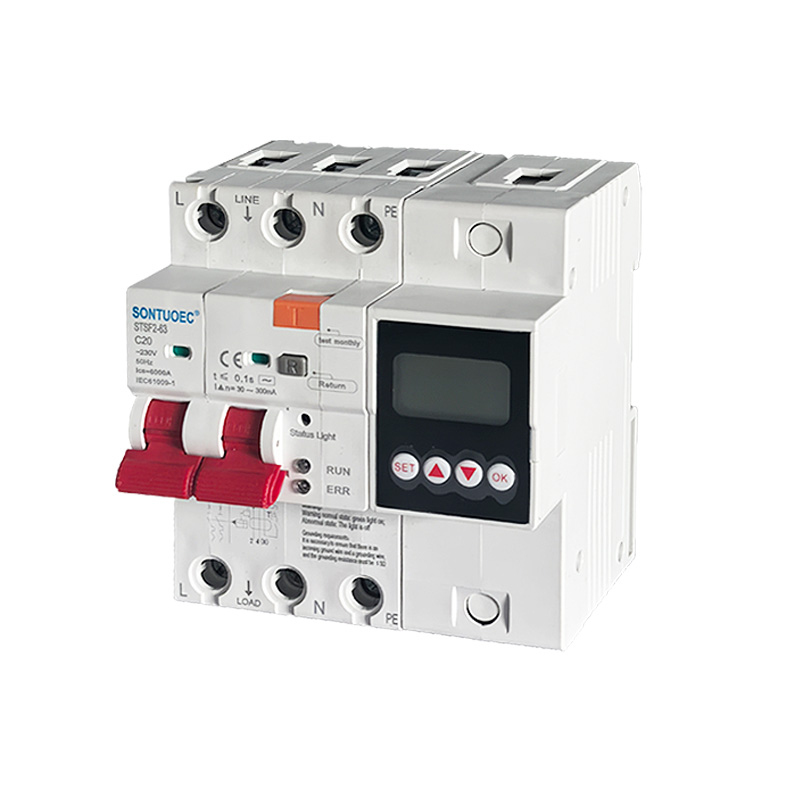

ಇಂಟೆಲಿಜೆಂಟ್ ಇಮ್ಮರ್ಶನ್ ಆಂಟಿ ಎಲೆಕ್ಟ್ರಿಕ್ ಶಾಕ್ ಲೀಕೇಜ್ ಪ್ರೊಟೆಕ್ಟರ್ 220V ಏರ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್

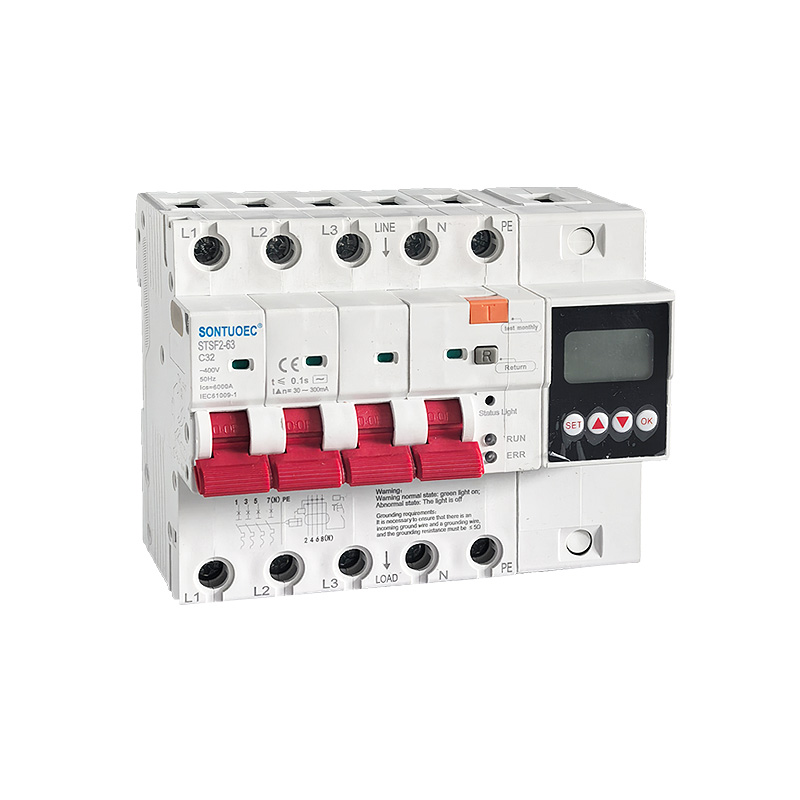

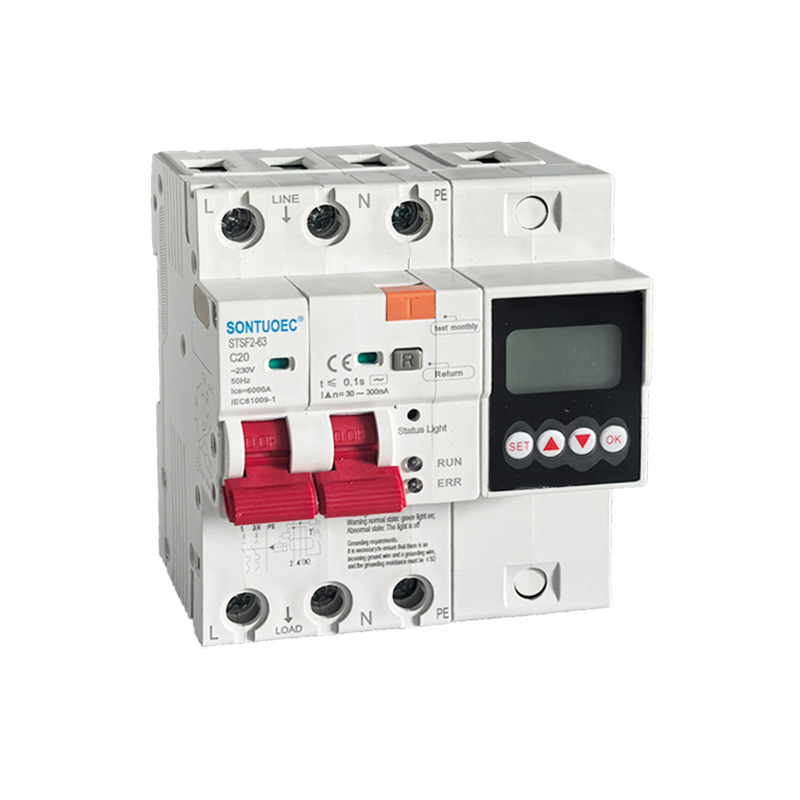

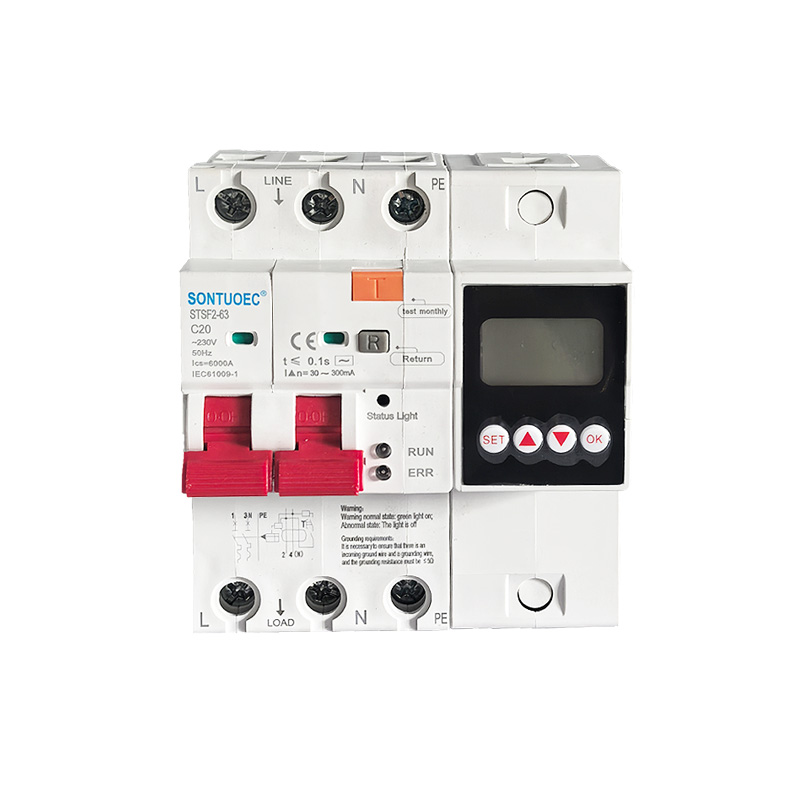

STSF2-63/100 100A 2p 4p ಮಲ್ಟಿಫಂಕ್ಷನಲ್ RCBO AC 50/60Hz ಗೆ ಸೂಕ್ತವಾಗಿದೆ, 230V-400V ವೋಲ್ಟೇಜ್ ಮತ್ತು 100A ರೇಟ್ ಕರೆಂಟ್‌ನೊಂದಿಗೆ ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾಗುತ್ತದೆ, ಅಪರ್ಸನ್ ವಿದ್ಯುದಾಘಾತವಾದಾಗ ಅಥವಾ ಪವರ್ ಗ್ರಿಡ್ ಸೋರಿಕೆಯಾದಾಗ. ಸೋರಿಕೆ, ಓವರ್ವೋಲ್ಟೇಜ್ ಮತ್ತು ಅಂಡರ್ವೋಲ್ಟೇಜ್ ಸೆಟ್ ಮೌಲ್ಯಗಳನ್ನು ತಲುಪಿದಾಗ, ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ತ್ವರಿತವಾಗಿ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸುವ ಸಮಯದಲ್ಲಿ ಬಹಳ ಕಡಿಮೆ ಅವಧಿಯಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ. ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಮೇಲ್ವಿಚಾರಣಾ ತಾಪಮಾನವು ಸೆಟ್ ಮೌಲ್ಯವನ್ನು ತಲುಪಿದಾಗ, ಮಾನಿಟರಿಂಗ್ ನೆಲದ ತಂತಿಯು ಸಂಪರ್ಕಗೊಂಡಿಲ್ಲ. ಸಂಪರ್ಕಿಸಿದಾಗ, ಸಿಬ್ಬಂದಿ ಮತ್ತು ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ಸುರಕ್ಷತೆಯನ್ನು ರಕ್ಷಿಸಲು ಉತ್ಪನ್ನವು ಎಚ್ಚರಿಕೆಯ ಧ್ವನಿಯನ್ನು ಹೊರಸೂಸುತ್ತದೆ ಮತ್ತು ತಪ್ಪಿಸಬಹುದು ಪವರ್ ಗ್ರಿಡ್‌ನಲ್ಲಿ ಅತಿಯಾದ ವೋಲ್ಟೇಜ್‌ನಿಂದ ಉಂಟಾಗುವ ಉಪಕರಣಗಳಿಗೆ ಹಾನಿಯಾಗದಂತೆ ತಡೆಯಿರಿ. ಓವರ್‌ಲೋಡ್, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್, ಲೀಕೇಜ್, ಓವರ್‌ವೋಲ್ಟೇಜ್ ಇದೆ ಲೈಟಿಂಗ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, ವಿಶೇಷವಾಗಿ ಕೈಗಾರಿಕಾ ಮತ್ತು ವಾಣಿಜ್ಯ ಬೆಳಕಿನ ವಿತರಣಾ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ. ಉತ್ಪನ್ನವು ಇತರ ರೀತಿಯ ಉತ್ಪನ್ನಗಳಿಗಿಂತ ಸಣ್ಣ ಪರಿಮಾಣ, ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆ ಮತ್ತು ಉತ್ತಮ ವೆಚ್ಚ-ಪರಿಣಾಮಕಾರಿತ್ವವನ್ನು ಹೊಂದಿದೆ. ಇದು ಸುಂದರವಾದ ನೋಟವನ್ನು ಹೊಂದಿದೆ, ಹೆಚ್ಚಿನ ಬ್ರೇಕಿಂಗ್ ಸಾಮರ್ಥ್ಯವು ಮನೆಯ ವಿದ್ಯುತ್ ವಿತರಣೆಗೆ ಉತ್ತಮ ಆಯ್ಕೆಯಾಗಿದೆ. ಈ ಉತ್ಪನ್ನವು GB/T 16917.1 ಮತ್ತು IEC 61009-1 ಮಾನದಂಡಗಳನ್ನು ಅನುಸರಿಸುತ್ತದೆ ಮತ್ತು CE ಪ್ರಮಾಣೀಕರಣವನ್ನು ಪಡೆದುಕೊಂಡಿದೆ.

ಮಾದರಿ:STFS2-63

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ವಿಶೇಷಣಗಳು:

ಎಲೆಕ್ಟ್ರಿಕಲ್ ವೈಶಿಷ್ಟ್ಯಗಳು	ಪ್ರಮಾಣಿತ	ಘಟಕ	IEC/EN 61009-1
	ಮೋಡ್		ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪ್ರಕಾರ
	ವಿಧ (ಭೂಮಿಯ ಸೋರಿಕೆಯ ತರಂಗ ರೂಪವನ್ನು ಗ್ರಹಿಸಲಾಗಿದೆ)		ಎಸಿ
	ಥರ್ಮೋ-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಬಿಡುಗಡೆ ಗುಣಲಕ್ಷಣ		ಬಿ,ಸಿ,ಡಿ
	ರೇಟ್ ಮಾಡಲಾದ ಕರೆಂಟ್ ಎಲ್ಎನ್	A	6-100A(6,10,16,20,25,32,40,63;80,100A) ಹೊಂದಾಣಿಕೆ
	ಧ್ರುವಗಳು	P	1P+N, 3P+N
	ರೇಟ್ ವೋಲ್ಟೇಜ್ Ue	V	AC 230, 400 (ಹೊಂದಾಣಿಕೆ)
	ರೇಟ್ ಮಾಡಿದ ಸೂಕ್ಷ್ಮತೆ I△n	A	30-300mA(30,100,300mA) ಹೊಂದಾಣಿಕೆ
	ರೇಟ್ ಮಾಡಲಾದ ಉಳಿದ ತಯಾರಿಕೆ ಮತ್ತು ಒಡೆಯುವ ಸಾಮರ್ಥ್ಯ l△m	A	500
	ರೇಟ್ ಮಾಡಲಾದ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಸಾಮರ್ಥ್ಯ Icn	A	6000
	I ಅಡಿಯಲ್ಲಿ ವಿರಾಮದ ಸಮಯ△n	S	≤0.1
	ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ	Hz	50/60
	ರೇಟ್ ಮಾಡಲಾದ ಪ್ರಚೋದನೆಯೊಂದಿಗೆ ವೋಲ್ಟೇಜ್(1.2/50)Uimp	V	4000
	1 ನಿಮಿಷಕ್ಕೆ ind.Freq ನಲ್ಲಿ ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಪರೀಕ್ಷಾ ವೋಲ್ಟೇಜ್	ಕೆ.ವಿ	2
	ನಿರೋಧನ ವೋಲ್ಟೇಜ್ Ui	V	250
	ಮಾಲಿನ್ಯ ಪದವಿ		2
ಇತರೆr	ಓವರ್ / ಅಡಿಯಲ್ಲಿ ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ;	ಮತ್ತು	ತಾಪಮಾನ ರಕ್ಷಣೆ ; ಫೈರ್-ಅಲ್ವಾರ್ಮ್ ಮತ್ತು ಇತರರು
ಯಾಂತ್ರಿಕ ಲಕ್ಷಣಗಳು	ವಿದ್ಯುತ್ ಜೀವನ		4000
	ಯಾಂತ್ರಿಕ ಜೀವನ		10000
	ದೋಷ ಪ್ರಸ್ತುತ ಸೂಚಕ		ಹೌದು
	ರಕ್ಷಣೆ ಪದವಿ		IP20
	ಸುತ್ತುವರಿದ ತಾಪಮಾನ	ºC	-5~+40(ವಿಶೇಷ ಅಪ್ಲಿಕೇಶನ್ ದಯವಿಟ್ಟು ನೋಡಿ
	(ದೈನಂದಿನ ಸರಾಸರಿ≤35ºC ನೊಂದಿಗೆ)	ºC	ತಾಪಮಾನ ಪರಿಹಾರ ತಿದ್ದುಪಡಿ)
	ಶೇಖರಣಾ ತಾಪಮಾನ	ºC	-25~+70
ಅನುಸ್ಥಾಪನೆ	ಟರ್ಮಿನಲ್ ಸಂಪರ್ಕದ ಪ್ರಕಾರ		ಕೇಬಲ್/ಪಿನ್-ಮಾದರಿಯ ಬಸ್‌ಬಾರ್/ಯು-ಟೈಪ್ ಬಸ್‌ಬಾರ್

	ಟರ್ಮಿನಲ್ ಗಾತ್ರ ಕೇಬಲ್ಗಾಗಿ ಮೇಲಿನ/ಕೆಳಗೆ	ಮಿಮೀ2	25
	ಟರ್ಮಿನಲ್ ಗಾತ್ರ ಕೇಬಲ್ಗಾಗಿ ಮೇಲಿನ/ಕೆಳಗೆ	AWG	18-5
	ಬಸ್‌ಬಾರ್‌ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಗೆ	ಮಿಮೀ2	25
	ಬಸ್‌ಬಾರ್‌ಗಾಗಿ ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲ್ಭಾಗ/ಕೆಳಗೆ	AWG	18-3
	ಆರೋಹಿಸುವಾಗ		DIN ರೈಲಿನಲ್ಲಿ EN 60715(35mm) ವೇಗದ ಕ್ಲಿಪ್ ಸಾಧನದ ಮೂಲಕ
	ಸಂಪರ್ಕ		ಮೇಲಿನಿಂದ

ಸುತ್ತುವರಿದ ಗಾಳಿಯ ತಾಪಮಾನ:

1. ಸುತ್ತುವರಿದ ಗಾಳಿಯ ಉಷ್ಣತೆಯು -5 1C ಗಿಂತ ಕಡಿಮೆಯಿರಬಾರದು, +40 C ಗಿಂತ ಹೆಚ್ಚಿಲ್ಲ ಮತ್ತು ದೈನಂದಿನ ಸರಾಸರಿ ಮೌಲ್ಯವು +35 C ಗಿಂತ ಹೆಚ್ಚಿಲ್ಲ.

2. ಎತ್ತರ: ಅನುಸ್ಥಾಪನಾ ಸ್ಥಳದ ಎತ್ತರವು 2000m ಮೀರಬಾರದು.

3.ವಾತಾವರಣದ ಪರಿಸ್ಥಿತಿಗಳು

ಗಾಳಿಯು ಶುದ್ಧವಾಗಿದೆ ಮತ್ತು ಗರಿಷ್ಠ ತಾಪಮಾನ +40 'C ನಲ್ಲಿ, ಗಾಳಿಯ ಸಾಪೇಕ್ಷ ಆರ್ದ್ರತೆಯು 50% ಕ್ಕಿಂತ ಹೆಚ್ಚಿಲ್ಲ. ಹೆಚ್ಚಿನ ಸಾಪೇಕ್ಷ ಆರ್ದ್ರತೆಯನ್ನು ಕಡಿಮೆ ತಾಪಮಾನದಲ್ಲಿ ಅನುಮತಿಸಲಾಗುತ್ತದೆ, ಉದಾಹರಣೆಗೆ +20 ಸಿ,

ಸಾಪೇಕ್ಷ ಆರ್ದ್ರತೆಯು 90% ಮೀರಬಾರದು. ತಾಪಮಾನ ಬದಲಾವಣೆಗಳಿಂದ ಉಂಟಾಗುವ ಸಾಂದರ್ಭಿಕ ಮಧ್ಯಮ ಘನೀಕರಣದ ಕಾರಣ, ಸೂಕ್ತ ಕ್ರಮಗಳನ್ನು ತೆಗೆದುಕೊಳ್ಳಲು ಗಮನ ನೀಡಬೇಕು.

4. ಅನುಸ್ಥಾಪನಾ ವರ್ಗ ಅನುಸ್ಥಾಪನಾ ವಿಭಾಗಗಳು lI ಮತ್ತು III

ಪ್ರಸ್ತುತ ಮತ್ತು ಧ್ರುವಗಳ ಸಂಖ್ಯೆ

100A: RCBO ಅನ್ನು 100 amps ನಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾಗಿದೆ ಎಂದು ಇದು ಸೂಚಿಸುತ್ತದೆ. ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್ ಎನ್ನುವುದು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಮಿತಿಮೀರಿದ ಅಥವಾ ಹಾನಿಯಾಗದಂತೆ ನಿರಂತರವಾಗಿ ಸಾಗಿಸಬಹುದಾದ ಪ್ರವಾಹದ ಗರಿಷ್ಠ ಮೌಲ್ಯವಾಗಿದೆ.

2p, 4p: ಇಲ್ಲಿ "p" ಎಂಬುದು ಧ್ರುವಗಳ ಸಂಖ್ಯೆಯನ್ನು ಸೂಚಿಸುತ್ತದೆ, ಅಂದರೆ, ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ಸಂಪರ್ಕಿಸಬಹುದಾದ ಸರ್ಕ್ಯೂಟ್ ಹಂತಗಳ ಸಂಖ್ಯೆ. 2p ಎಂದರೆ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಅನ್ನು ಎರಡು ಸರ್ಕ್ಯೂಟ್ ಹಂತಗಳಿಗೆ (ಸಾಮಾನ್ಯವಾಗಿ ಬೆಂಕಿ ಮತ್ತು ಶೂನ್ಯ) ಸಂಪರ್ಕಿಸಬಹುದು, ಆದರೆ 4p ಎಂದರೆ ಅದನ್ನು ನಾಲ್ಕು ಸರ್ಕ್ಯೂಟ್ ಹಂತಗಳಿಗೆ ಸಂಪರ್ಕಿಸಬಹುದು (ಸಾಮಾನ್ಯವಾಗಿ ಮೂರು-ಹಂತದ ಬೆಂಕಿ ಮತ್ತು ಶೂನ್ಯ).

ಬಹುಕ್ರಿಯಾತ್ಮಕ

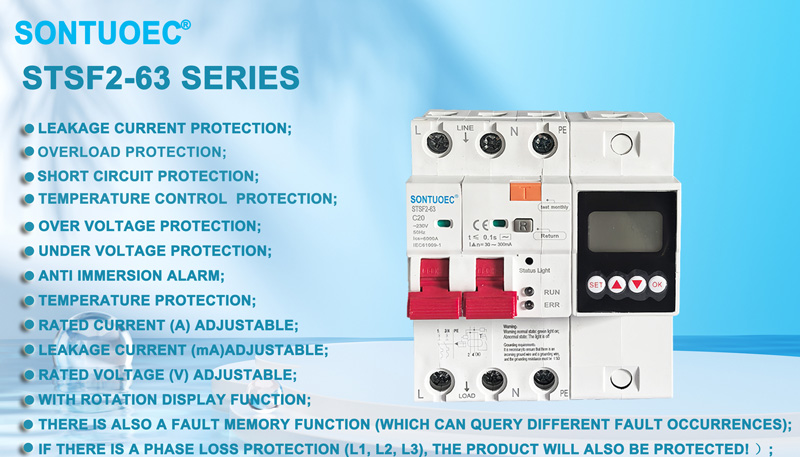

ಮಲ್ಟಿಫಂಕ್ಷನಲ್ ಈ 100A 2p 4p ಮಲ್ಟಿಫಂಕ್ಷನಲ್ RCBO ವಿವಿಧ ರಕ್ಷಣೆ ಕಾರ್ಯಗಳನ್ನು ಹೊಂದಿದೆ ಎಂದು ಸೂಚಿಸುತ್ತದೆ. ಮೂಲಭೂತ ಓವರ್ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಯ ಜೊತೆಗೆ, ಇದು ಸೋರಿಕೆ ರಕ್ಷಣೆ, ಅಂಡರ್ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ, ಓವರ್ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ ಇತ್ಯಾದಿಗಳನ್ನು ಸಹ ಒದಗಿಸುತ್ತದೆ. ತಾಪಮಾನ ರಕ್ಷಣೆ，ನೀರಿನ ಪ್ರವೇಶ ಎಚ್ಚರಿಕೆ，ಹೊಂದಾಣಿಕೆ ಪ್ರಸ್ತುತ ಮತ್ತು ವೋಲ್ಟೇಜ್。ಈ ರಕ್ಷಣೆಗಳು ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಸಲಕರಣೆಗಳಿಗೆ ಹೆಚ್ಚು ಸಮಗ್ರ ರಕ್ಷಣೆಯನ್ನು ಒದಗಿಸಲು RCBO ಗೆ ಅವಕಾಶ ನೀಡುತ್ತವೆ.

ಎಚ್ಚರಿಕೆ!

ಎಚ್ಚರಿಕೆ ಸಾಮಾನ್ಯ ಸ್ಥಿತಿ: ಹಸಿರು ದೀಪ ಆನ್;

ಅಸಹಜ ಸ್ಥಿತಿ: ಲೈಟ್ ಆಫ್ ಆಗಿದೆ

ಗ್ರೌಂಡಿಂಗ್ ಅವಶ್ಯಕತೆಗಳು:

ಒಳಬರುವ ನೆಲದ ತಂತಿ ಮತ್ತು ಗ್ರೌಂಡಿಂಗ್ ತಂತಿ ಇದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳುವುದು ಅವಶ್ಯಕ, ಮತ್ತು ಗ್ರೌಂಡಿಂಗ್ ಪ್ರತಿರೋಧವು s 5Q ಆಗಿರಬೇಕು!

ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶ

RCBO ವಿವಿಧ ರಕ್ಷಣೆಯ ಕಾರ್ಯಗಳನ್ನು ಹೊಂದಿರುವುದರಿಂದ, ಇದನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯ ಅಗತ್ಯವಿರುವ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ, ಉದಾಹರಣೆಗೆ ಬೆಳಕುಗಾಗಿ ವಿದ್ಯುತ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, ದುರ್ಬಲ ಶಕ್ತಿ ಮತ್ತು ಮನೆ ಮತ್ತು ಸಾರ್ವಜನಿಕ ಸ್ಥಳಗಳಲ್ಲಿನ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳು. ಈ ಸ್ಥಳಗಳು ಸಾಮಾನ್ಯವಾಗಿ ನೀರು ಮತ್ತು ತೇವಾಂಶದಿಂದ ಗುಣಲಕ್ಷಣಗಳನ್ನು ಹೊಂದಿವೆ, ಇದು ಸುಲಭವಾಗಿ ಸೋರಿಕೆ ಅಪಘಾತಗಳಿಗೆ ಕಾರಣವಾಗಬಹುದು. ಹೆಚ್ಚುವರಿಯಾಗಿ, ಮಾನವ ಸುರಕ್ಷತೆಯು ಪೂರ್ವಾಪೇಕ್ಷಿತವಾಗಿರುವ ಕೈಗಾರಿಕಾ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿಯೂ ಸಹ RCBO ಅನ್ನು ಬಳಸಬಹುದು, ಉದಾಹರಣೆಗೆ ಬಾಹ್ಯ ಬೆಳಕಿನ ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, ರಾಡಾರ್ ವ್ಯವಸ್ಥೆಗಳು ಮತ್ತು ಭೂವೈಜ್ಞಾನಿಕ ಪರಿಶೋಧನೆ ಉಪಕರಣಗಳು.
