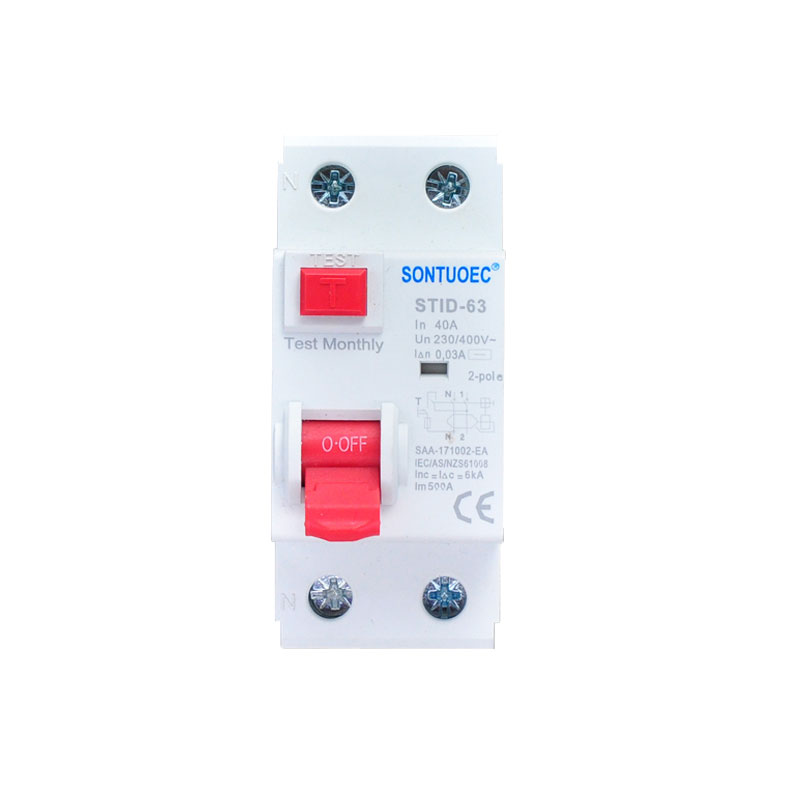

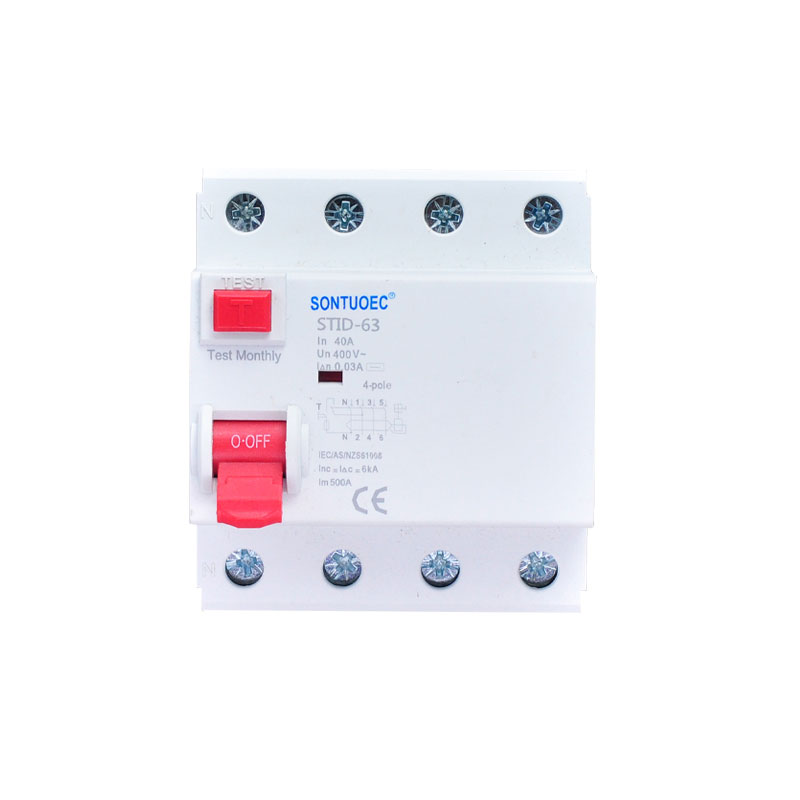

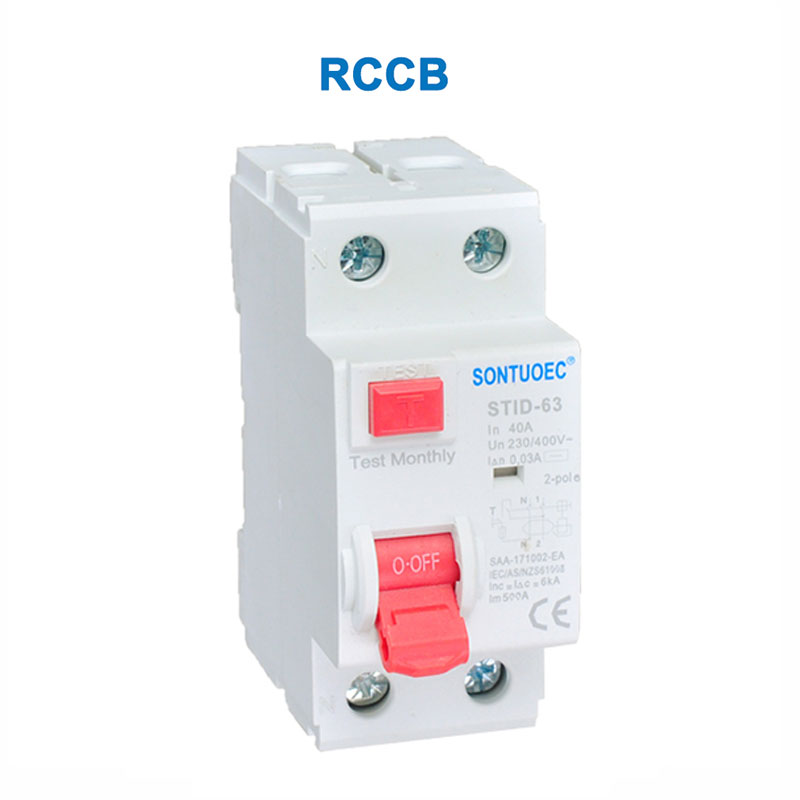

ಸ್ಟಿಡ್ -63 ಆರ್‌ಸಿಸಿಬಿ

ಸ್ಟಿಡ್ -63 ಆರ್‌ಸಿಸಿಬಿ, ಪೂರ್ಣ ಹೆಸರು ಉಳಿದಿರುವ ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ (ಎಸ್‌ಟಿಐಡಿ -63 ಆರ್‌ಸಿಸಿಬಿ), ವಿದ್ಯುತ್ ಬೆಂಕಿ ಮತ್ತು ವಿದ್ಯುದಾಘಾತ ಅಪಘಾತಗಳನ್ನು ತಡೆಗಟ್ಟಲು ನಿರ್ದಿಷ್ಟವಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ವಿದ್ಯುತ್ ಸುರಕ್ಷತಾ ಸಾಧನವಾಗಿದೆ. ಇದು ಮುಖ್ಯವಾಗಿ ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಉಳಿದಿರುವ ಪ್ರವಾಹವನ್ನು ಮೇಲ್ವಿಚಾರಣೆ ಮಾಡುತ್ತದೆ, ಅಂದರೆ ಬೆಂಕಿಯ ರೇಖೆಯ ಪ್ರವಾಹ ಮತ್ತು ಶೂನ್ಯ ರೇಖೆಯ ನಡುವಿನ ವ್ಯತ್ಯಾಸ. ಈ ವ್ಯತ್ಯಾಸವು (ಸಾಮಾನ್ಯವಾಗಿ ಸೋರಿಕೆಯಿಂದ ಉಂಟಾಗುತ್ತದೆ) ಮೊದಲೇ ನಿಗದಿಪಡಿಸಿದ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, ಸ್ಟಿಡ್ -63 ಆರ್‌ಸಿಸಿಬಿ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಬಹಳ ಕಡಿಮೆ ಅವಧಿಯಲ್ಲಿ ಕತ್ತರಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆ ಮತ್ತು ಉಪಕರಣಗಳನ್ನು ಹಾನಿಯಿಂದ ರಕ್ಷಿಸುತ್ತದೆ.

ಮಾದರಿ:STID-63

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ
ಕ್ರಮ ಎಲೆಕ್ಟ್ರೋ-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಪ್ರಕಾರ, ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಪ್ರಕಾರ
ಮಾನದಂಡ ಐಇಸಿ 61008-1
ಉಳಿದ ಪ್ರಸ್ತುತ ಗುಣಲಕ್ಷಣಗಳು ಎ, ಮತ್ತು ಜಿ, ರು
ಕಂಬ 2 ಪಿ 4 ಪಿ
ರೇಟ್ ತಯಾರಿಕೆ ಮತ್ತು ಮುರಿಯುವ ಸಾಮರ್ಥ್ಯ 500 ಎ (= 25 ಎ 40 ಎ) ಅಥವಾ 630 ಎ (= 63 ಎ ನಲ್ಲಿ)
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ (ಎ) 16,25,40,63 ಎ
ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ (Hz) 50/60
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ ಎಸಿ 230 (240) 400 (415) ದರದ ಆವರ್ತನ: 50/60Hz
ರೇಟ್ ಮಾಡಿದ ಉಳಿದ ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್ I/ N (ಎ) 0.03, 0.1, 0.3, 0.5;
ರೇಟ್ ಮಾಡಿದ ಉಳಿದಿರುವ ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್ ನಾನು ಇಲ್ಲ 0.5i n
ರೇಟ್ ಮಾಡಲಾದ ಷರತ್ತುಬದ್ಧ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್ ಇಂಕ್ 6k
ರೇಟ್ ಮಾಡಲಾದ ಸಾಂದ್ರತೆಯ ಉಳಿಕೆ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಕರೆಂಟ್ ಐ ಎಸಿ 6k
ಸಂರಕ್ಷಣಾ ವರ್ಗ ಐಪಿ 20
ಸಮ್ಮಿತೀಯ ಡಿಐಎನ್ ರೈಲು 35 ಎಂಎಂ ಪ್ಯಾನಲ್ ಆರೋಹಣ

STID-63 RCCB ಯ ಮುಖ್ಯ ಕಾರ್ಯಗಳು

ಸೋರಿಕೆ ರಕ್ಷಣೆ: ಎಸ್‌ಟಿಐಡಿ -63 ಆರ್‌ಸಿಸಿಬಿಯ ಪ್ರಮುಖ ಕಾರ್ಯವೆಂದರೆ ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಉಳಿದಿರುವ ಪ್ರವಾಹವನ್ನು ಪತ್ತೆಹಚ್ಚುವುದು ಮತ್ತು ಸೋರಿಕೆ ಪತ್ತೆಯಾದಾಗ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸುವುದು. ಉಳಿದಿರುವ ಪ್ರವಾಹಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಹಾನಿಗೊಳಗಾದ ಸಲಕರಣೆಗಳ ನಿರೋಧನ, ಮುರಿದ ತಂತಿಗಳು ಅಥವಾ ಮಾನವ ವಿದ್ಯುದಾಘಾತದಿಂದ ಉಂಟಾಗುತ್ತವೆ.


ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತಾ ರಕ್ಷಣೆ: ಸೋರಿಕೆ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸುವ ಮೂಲಕ, ಸ್ಟಿಡ್ -63 ಆರ್‌ಸಿಸಿಬಿ ವಿದ್ಯುದಾಘಾತ ಅಪಘಾತಗಳನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ತಡೆಯುತ್ತದೆ ಮತ್ತು ಸಿಬ್ಬಂದಿಗಳ ಜೀವವನ್ನು ರಕ್ಷಿಸುತ್ತದೆ.


ವಿದ್ಯುತ್ ಬೆಂಕಿ ತಡೆಗಟ್ಟುವಿಕೆ: ವಿದ್ಯುತ್ ಸೋರಿಕೆಯು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಹೆಚ್ಚು ಬಿಸಿಯಾಗಿಸಲು ಕಾರಣವಾಗಬಹುದು, ಇದು ಬೆಂಕಿಗೆ ಕಾರಣವಾಗಬಹುದು, ಮತ್ತು ಸ್ಟಿಡ್ -63 ಆರ್‌ಸಿಸಿಬಿಯ ತ್ವರಿತ ಸಂಪರ್ಕ ಕಡಿತ ಕಾರ್ಯವು ಅಂತಹ ವಿದ್ಯುತ್ ಬೆಂಕಿಯನ್ನು ತಡೆಯಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.


ಸ್ಟಿಡ್ -63 ಆರ್‌ಸಿಸಿಬಿಯ ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

STID-63 RCCB ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಉಳಿದಿರುವ ಪ್ರವಾಹವನ್ನು ಕಂಡುಹಿಡಿಯಲು ಆಂತರಿಕ ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಅನ್ನು ಹೊಂದಿರುತ್ತದೆ. ಉಳಿದಿರುವ ಪ್ರವಾಹವು ಮೊದಲೇ ಹೊಂದಿಸಲಾದ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಸ್ಟಿಡ್ -63 ಆರ್‌ಸಿಸಿಬಿಯೊಳಗೆ ಬಿಡುಗಡೆ ಕಾರ್ಯವಿಧಾನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಅದು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸುತ್ತದೆ.


. ಬೆಂಕಿ ಮತ್ತು ಶೂನ್ಯ ತಂತಿಗಳ ನಡುವೆ ಪ್ರವಾಹದ ಅಸಮತೋಲನ ಇದ್ದಾಗ (ಅಂದರೆ ಉಳಿದಿರುವ ಪ್ರವಾಹವಿದೆ), ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಈ ಅಸಮತೋಲನವನ್ನು ಗ್ರಹಿಸುತ್ತದೆ ಮತ್ತು ಕಾಂತೀಯ ಹರಿವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ.


. ಟ್ರಿಪ್ಪಿಂಗ್ ಕಾರ್ಯವಿಧಾನವು ವಿದ್ಯುತ್ಕಾಂತ, ಯಾಂತ್ರಿಕ ವಸಂತ ಅಥವಾ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತ್ವರಿತವಾಗಿ ಕತ್ತರಿಸಲು ಬಳಸುವ ಇತರ ರೀತಿಯ ಕಾರ್ಯವಿಧಾನವಾಗಿರಬಹುದು.

STID-63 RCCBSTID-63 RCCBSTID-63 RCCBSTID-63 RCCBSTID-63 RCCB


ಸ್ಟಿಡ್ -63 ಆರ್‌ಸಿಸಿಬಿಯ ವೈಶಿಷ್ಟ್ಯಗಳು

ಹೆಚ್ಚಿನ ಸಂವೇದನೆ: ಎಸ್‌ಟಿಐಡಿ -63 ಆರ್‌ಸಿಸಿಬಿ ಸಣ್ಣ ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ತ್ವರಿತವಾಗಿ ಪತ್ತೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಬಹಳ ಕಡಿಮೆ ಸಮಯದಲ್ಲಿ ಕತ್ತರಿಸಬಹುದು.

ಹೆಚ್ಚಿನ ವಿಶ್ವಾಸಾರ್ಹತೆ: ಕಠಿಣ ಪರೀಕ್ಷೆ ಮತ್ತು ಪ್ರಮಾಣೀಕರಣದ ನಂತರ, ಎಸ್‌ಟಿಐಡಿ -63 ಆರ್‌ಸಿಸಿಬಿಗಳು ಹೆಚ್ಚಿನ ವಿಶ್ವಾಸಾರ್ಹತೆ ಮತ್ತು ಸ್ಥಿರತೆಯನ್ನು ಹೊಂದಿವೆ ಮತ್ತು ದೀರ್ಘಕಾಲದವರೆಗೆ ಸ್ಥಿರವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಬಹುದು.

ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭ: ಎಸ್‌ಟಿಐಡಿ -63 ಆರ್‌ಸಿಸಿಬಿ ಸಾಮಾನ್ಯವಾಗಿ ಮಾಡ್ಯುಲರ್ ವಿನ್ಯಾಸವನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳುತ್ತದೆ, ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭ.

ವ್ಯಾಪಕ ಶ್ರೇಣಿಯ ರಕ್ಷಣೆ: ವಸತಿ, ವಾಣಿಜ್ಯ ಮತ್ತು ಕೈಗಾರಿಕಾ ಸೇರಿದಂತೆ ವ್ಯಾಪಕ ಶ್ರೇಣಿಯ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಎಸ್‌ಟಿಐಡಿ -63 ಆರ್‌ಸಿಸಿಬಿಗಳು ಸೂಕ್ತವಾಗಿವೆ.


ಸ್ಟಿಡ್ -63 ಆರ್‌ಸಿಸಿಬಿಯ ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶಗಳು

ವೈಯಕ್ತಿಕ ಗಾಯ ಮತ್ತು ವಿದ್ಯುತ್ ಸೋರಿಕೆಯಿಂದ ಉಂಟಾಗುವ ವಿದ್ಯುತ್ ಬೆಂಕಿಯನ್ನು ತಡೆಗಟ್ಟುವ ಅವಶ್ಯಕತೆಯಿರುವ ಸಂದರ್ಭಗಳಲ್ಲಿ ಎಸ್‌ಟಿಐಡಿ -63 ಆರ್‌ಸಿಸಿಬಿಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಉದಾಹರಣೆಗೆ:


.


.


3. ಇಂಡಸ್ಟ್ರಿಯಲ್ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳು: ಕೈಗಾರಿಕಾ ಪ್ರದೇಶಗಳಲ್ಲಿ, ಉತ್ಪಾದನಾ ಮಾರ್ಗಗಳು, ಯಾಂತ್ರಿಕ ಉಪಕರಣಗಳು ಮತ್ತು ನಿಯಂತ್ರಣ ವ್ಯವಸ್ಥೆಗಳಂತಹ ನಿರ್ಣಾಯಕ ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ರಕ್ಷಿಸಲು ಎಸ್‌ಟಿಐಡಿ -63 ಆರ್‌ಸಿಸಿಬಿಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.
