. ಒಂದು ಪ್ರಕಾರ ”ಸಾಮಾನ್ಯವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ನಿರ್ದಿಷ್ಟ ಪ್ರಕಾರ ಅಥವಾ ವಿವರಣೆಯನ್ನು ಸೂಚಿಸುತ್ತದೆ, ಇದು ಆಪರೇಟಿಂಗ್ ಗುಣಲಕ್ಷಣಗಳು, ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ, ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಇತರ ನಿಯತಾಂಕಗಳನ್ನು ಒಳಗೊಂಡಿರಬಹುದು.
|
ಮಾನದಂಡ |
ಘಟಕ |
ಐಇಸಿ/ಇಎನ್ 61009-1 |
ವಿದ್ಯುತ್ತಿನ ವೈಶಿಷ್ಟ್ಯಗಳು |
ಕ್ರಮ |
|
ವಿದ್ಯುನ್ಮಾನಿನ ವಿಧ |
ಪ್ರಕಾರ (ಭೂಮಿಯ ತರಂಗ ರೂಪ ಸೋರಿಕೆ ಸಂವೇದನೆ) |
|
ಮತ್ತು, ಮತ್ತು |
|
ಥರ್ಮೋ-ಮ್ಯಾಗ್ನೆಟಿಕ್ ಬಿಡುಗಡೆ ವಿಶಿಷ್ಟ ಲಕ್ಷಣದ |
|
ಬಿ, ಸಿ, ಡಿ |
|
ಪ್ರಸ್ತುತ ಎಲ್ಎನ್ ಎಂದು ರೇಟ್ ಮಾಡಲಾಗಿದೆ |
A |
6,10,16,20,25,32,40; 63,80 ಎ |
|
ಧ್ರುವಗಳು |
P |
1p+n, 3p+n |
|
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ ಯುಇ |
V |
ಎಸಿ 230, 400 |
|
ರೇಟ್ ಮಾಡಲಾದ ಸೂಕ್ಷ್ಮತೆ i △ n |
A |
0.01, 0.03, 0.1, 0.3, 0.5 |
|
ರೇಟ್ ಮಾಡಿದ ಉಳಿದ ತಯಾರಿಕೆ ಮತ್ತು ಮುರಿಯುವುದು ಸಾಮರ್ಥ್ಯ ಎಲ್ △ ಮೀ |
A |
500 |
|
ರೇಟ್ ಮಾಡಲಾದ ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ಸಾಮರ್ಥ್ಯ ಐಸಿಎನ್ |
A |
6000 |
|
ಐ △ n ಅಡಿಯಲ್ಲಿ ಸಮಯವನ್ನು ಮುರಿಯಿರಿ |
S |
≤0.1 |
|
ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ |
Hತ |
50/60 |
|
ರೇಟ್ ಮಾಡಿದ ಇಂಪಲ್ಸ್ವಿತ್ ಸ್ಟ್ಯಾಂಡ್ ವೋಲ್ಟೇಜ್ (1.2/50) ಯುಐಎಂಪಿ |
V |
4000 |
|
ನಲ್ಲಿ ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಪರೀಕ್ಷಾ ವೋಲ್ಟೇಜ್ 1 ನಿಮಿಷಕ್ಕಾಗಿ Ind.freq |
ಕೆ.ವಿ. |
2 |
|
ನಿರೋಧನ ವೋಲ್ಟೇಜ್ ಯುಐ |
V |
250 |
|
ಮಾಲಿನ್ಯ ಪದವಿ |
|
2 |
|
ಯಾಂತ್ರಿಕ ವೈಶಿಷ್ಟ್ಯಗಳು |
ವಿದ್ಯುತ್ ಜೀವನ |
|
4000 |
ಯಾಂತ್ರಿಕ ಜೀವನ |
|
10000 |
|
ತಪ್ಪು ಪ್ರಸ್ತುತ ಸೂಚಕ |
|
ಹೌದು |
|
ರಕ್ಷಣೆ ಪದವಿ |
|
ಐಪಿ 20 |
|
ಸುತ್ತುವರಿದ ಉಷ್ಣ (ದೈನಂದಿನ ಸರಾಸರಿ ≤35ºC ಯೊಂದಿಗೆ) |
ºC |
-5 ~+40 (ವಿಶೇಷ ಅಪ್ಲಿಕೇಶನ್ ದಯವಿಟ್ಟು ನೋಡಿ ತಾಪಮಾನ ಪರಿಹಾರ ತಿದ್ದುಪಡಿ) |
|
ಶೇಖರಣಾ ತಾಪಮಾನ |
ºC |
-25 ~+70 |
|
ಸ್ಥಾಪನೆ |
ಟರ್ಮಿನಲ್ ಸಂಪರ್ಕ ಪ್ರಕಾರ |
|
ಕೇಬಲ್/ಪಿನ್-ಟೈಪ್ ಬಸ್ಬಾರ್/ಯು-ಟೈಪ್ ಬಸ್ಸಿಗರು |
ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲಿನ/ಕೆಳಭಾಗ ಕೇಬಲ್ |
ಎಂಎಂ 2 |
25 |
|
ಅಣಬೆ |
18-5 |
||
ಟರ್ಮಿನಲ್ ಗಾತ್ರದ ಮೇಲಿನ/ಕೆಳಭಾಗ ಬಸ್ಸಿಗರು |
ಎಂಎಂ 2 |
25 |
|
ಅಣಬೆ |
18-3 |
||
ಹೆಚ್ಚುತ್ತಿರುವ |
|
ಡಿಐಎನ್ ರೈಲು ಎನ್ 60715 (35 ಎಂಎಂ) ನಲ್ಲಿ ವೇಗದ ಕ್ಲಿಪ್ ಸಾಧನದ |
|
ಸಂಪರ್ಕ |
|
ಮೇಲಿನಿಂದ |

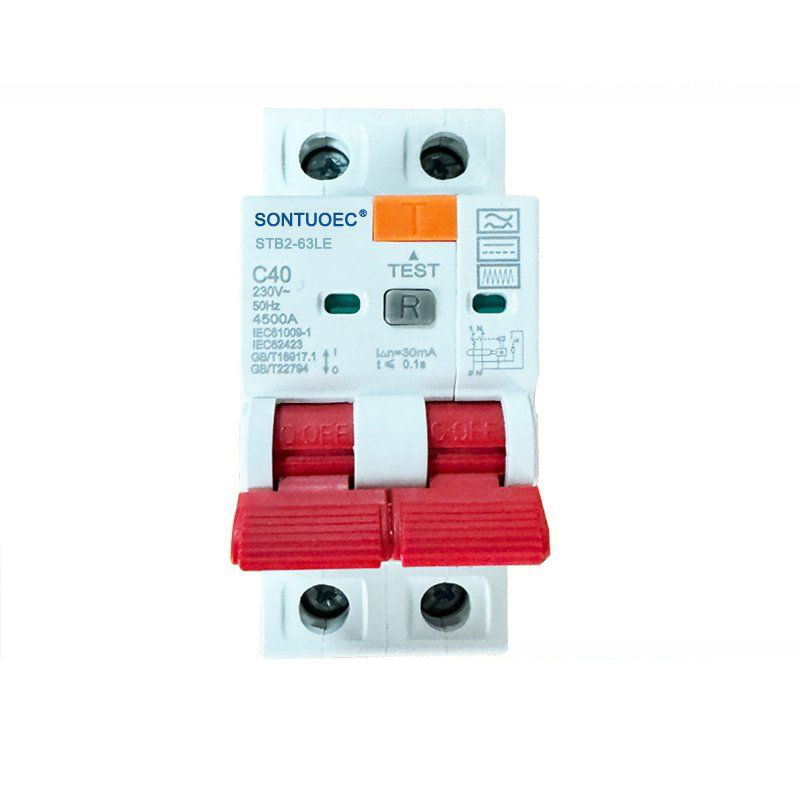

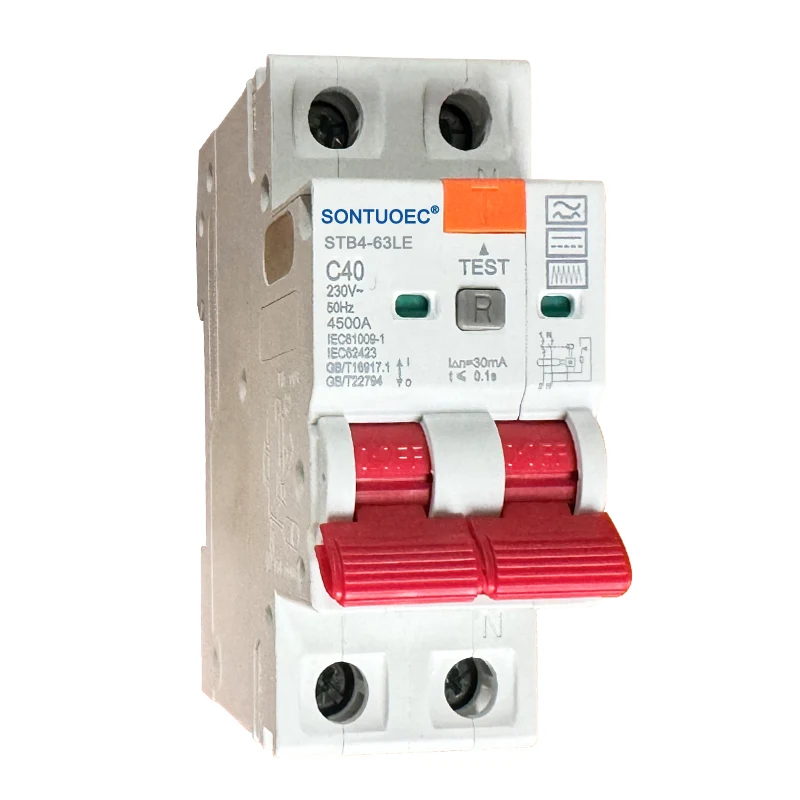

ಕ್ರಿಯಾಶೀಲ ಗುಣಲಕ್ಷಣಗಳು: 2 ಪಿ ಆರ್ಸಿಬಿಒ ಒಂದು ಪ್ರಕಾರವು ಉಳಿದಿರುವ ಪ್ರಸ್ತುತ ಸಂರಕ್ಷಣಾ ಕಾರ್ಯವನ್ನು ಹೊಂದಿದೆ, ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿನ ಉಳಿದಿರುವ ಪ್ರವಾಹ (ಅಂದರೆ ಸೋರಿಕೆ ಪ್ರವಾಹ) ಮೊದಲೇ ಮೌಲ್ಯವನ್ನು ತಲುಪಿದಾಗ, ವಿದ್ಯುತ್ ಆಘಾತ ಅಪಘಾತಗಳು ಮತ್ತು ವಿದ್ಯುತ್ ಬೆಂಕಿಯನ್ನು ತಡೆಗಟ್ಟಲು ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕಡಿತಗೊಳಿಸಲು ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ತ್ವರಿತವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ.
ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ: ನಿರ್ದಿಷ್ಟ ಮಾದರಿ ಮತ್ತು ವಿಶೇಷಣಗಳನ್ನು ಅವಲಂಬಿಸಿ, 2p ಆರ್ಸಿಬಿಒ ಒಂದು ಪ್ರಕಾರದ ಪ್ರಸ್ತುತ ವ್ಯಾಪ್ತಿಯು ಬದಲಾಗಬಹುದು, ಆದರೆ ಸಾಮಾನ್ಯವಾಗಿ 6 ಎ, 10 ಎ, 16 ಎ, 20 ಎ, 25 ಎ, 32 ಎ, 40 ಎ, 50 ಎ, 63 ಎ, 80 ಎ, 80 ಎ, ಮತ್ತು ಮುಂತಾದ ವ್ಯಾಪಕ ಶ್ರೇಣಿಯ ವಿಶೇಷಣಗಳನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ.
ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್: 2 ಪಿ ಆರ್ಸಿಬಿಒ ಎ ಪ್ರಕಾರವನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ದೇಶೀಯ ಮತ್ತು ವಾಣಿಜ್ಯ ವಿದ್ಯುತ್ ಪರಿಸರಕ್ಕಾಗಿ 240 ವಿ ಎಸಿಯಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾಗುತ್ತದೆ.
ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ: ಈ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನವು ಸಾಮಾನ್ಯವಾಗಿ 50/60Hz ಆಗಿರುತ್ತದೆ, ಇದು ಹೆಚ್ಚಿನ ದೇಶಗಳು ಮತ್ತು ಪ್ರದೇಶಗಳಲ್ಲಿ ವಿದ್ಯುತ್ ಸರಬರಾಜಿನ ಆವರ್ತನಕ್ಕೆ ಹೊಂದಿಕೆಯಾಗುತ್ತದೆ.
ರೇಟ್ ಮಾಡಲಾದ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಸಾಮರ್ಥ್ಯ: 2 ಪಿ ಆರ್ಸಿಬಿಒ ಒಂದು ಪ್ರಕಾರವು 6 ಕೆಎ ಅಥವಾ 10 ಕೆಎಯಂತಹ ಹೆಚ್ಚಿನ ದರದ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ಸಾಮರ್ಥ್ಯವನ್ನು ಹೊಂದಿದೆ, ಇದು ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ದೋಷದ ಸಂದರ್ಭದಲ್ಲಿ ಹಾನಿಯಾಗದಂತೆ ದೊಡ್ಡ ಪ್ರಸ್ತುತ ಆಘಾತಗಳನ್ನು ತಡೆದುಕೊಳ್ಳಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ.
ಸೋರಿಕೆ ಆಕ್ಷನ್ ಪ್ರವಾಹ: ಈ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ನ ಸೋರಿಕೆ ಕ್ರಿಯೆಯ ಪ್ರವಾಹವು ಸಾಮಾನ್ಯವಾಗಿ 30mA ಅಥವಾ ಅದಕ್ಕಿಂತ ಕಡಿಮೆ, ಇದು ಅಂತರರಾಷ್ಟ್ರೀಯ ಎಲೆಕ್ಟ್ರೋಟೆಕ್ನಿಕಲ್ ಕಮಿಷನ್ (ಐಇಸಿ) ಮತ್ತು ಸಂಬಂಧಿತ ರಾಷ್ಟ್ರೀಯ ಮಾನದಂಡಗಳ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ ಮತ್ತು ವೈಯಕ್ತಿಕ ಸುರಕ್ಷತೆಯನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ರಕ್ಷಿಸುತ್ತದೆ.
ಆರ್ಸಿಬಿಒ ಅನ್ನು ಮುಖ್ಯವಾಗಿ ಎಸಿ 50 ಹೆಚ್ z ್ (60 ಹೆಚ್ z ್), ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ 230/400 ವಿ, ಪ್ರಸ್ತುತ 6 ಎ ನಿಂದ 40 ಎ ಕಡಿಮೆ ವೋಲ್ಟೇಜ್ ಟರ್ಮಿನಲ್ ವಿತರಣಾ ವ್ಯವಸ್ಥೆಯಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ. ಎಂಸಿಬಿ+ಆರ್ಸಿಡಿ ಕಾರ್ಯದೊಂದಿಗೆ ಆರ್ಸಿಬಿಒ ಸಮಾನವಾಗಿರುತ್ತದೆ; ವಿದ್ಯುತ್ ಆಘಾತ ರಕ್ಷಣೆ ಮತ್ತು ಮಾನವ ಪರೋಕ್ಷ ಸಂಪರ್ಕ ಸಂರಕ್ಷಣೆಗಾಗಿ ಇದನ್ನು ಬಳಸಲಾಗುತ್ತದೆ, ಮಾನವ ದೇಹವು ವಿದ್ಯುತ್ ಅಥವಾ ವಿದ್ಯುತ್ ನೆಟ್ವರ್ಕ್ ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ನಿಗದಿಪಡಿಸಿದ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ ವಿದ್ಯುತ್ ಸಲಕರಣೆಗಳ ರಕ್ಷಣೆ ಮತ್ತು ಲೋಡ್ ಮತ್ತು ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಗೆ ಬಳಸಲಾಗುತ್ತದೆ; ಇದು ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿ ಆವರ್ತನೇತರ ಆಪರೇಟರ್ ಆಗಿರಬಹುದು, ಇದನ್ನು ವಸತಿ ಮತ್ತು ವಾಣಿಜ್ಯ ಜಿಲ್ಲೆಯಲ್ಲಿ ಹೆಚ್ಚು ಬಳಸಲಾಗುತ್ತದೆ. ಇದು ಐಇಸಿ 61009-1 ರ ಗುಣಮಟ್ಟವನ್ನು ಅನುಸರಿಸುತ್ತದೆ.
ಅಪ್ಲಿಕೇಶನ್: 2 ಪಿ ಆರ್ಸಿಬಿಒ ವಿದ್ಯುತ್ ವಿತರಣಾ ಸರ್ಕ್ಯೂಟ್ಗಳ ರಕ್ಷಣೆಗೆ ಒಂದು ಪ್ರಕಾರ ಸೂಕ್ತವಾಗಿದೆ, ಇದು ಬೆಂಕಿ ಮತ್ತು ಶೂನ್ಯ ತಂತಿಗಳಾದ ಬೆಳಕು, ಸಾಕೆಟ್ಗಳು, ಹವಾನಿಯಂತ್ರಣ ಮತ್ತು ದೇಶೀಯ, ವಾಣಿಜ್ಯ, ಕೈಗಾರಿಕಾ ಮತ್ತು ಇತರ ಸ್ಥಳಗಳಲ್ಲಿನ ಇತರ ಸರ್ಕ್ಯೂಟ್ಗಳ ಏಕಕಾಲದಲ್ಲಿ ನಿಯಂತ್ರಣದ ಅಗತ್ಯವಿರುತ್ತದೆ.
ಸ್ಥಾಪನೆ: ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್ ಸಾಮಾನ್ಯವಾಗಿ ಸಮ್ಮಿತೀಯ ಡಿಐಎನ್-ರೈಲು ಆರೋಹಣ ಅಥವಾ ಫಲಕ ಆರೋಹಣವನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳುತ್ತದೆ, ಇದು ವಿತರಣಾ ಪೆಟ್ಟಿಗೆ ಅಥವಾ ವಿತರಣಾ ಕ್ಯಾಬಿನೆಟ್ನಲ್ಲಿ ತ್ವರಿತ ಸ್ಥಾಪನೆ ಮತ್ತು ತೆಗೆದುಹಾಕಲು ಅನುಕೂಲಕರವಾಗಿದೆ.

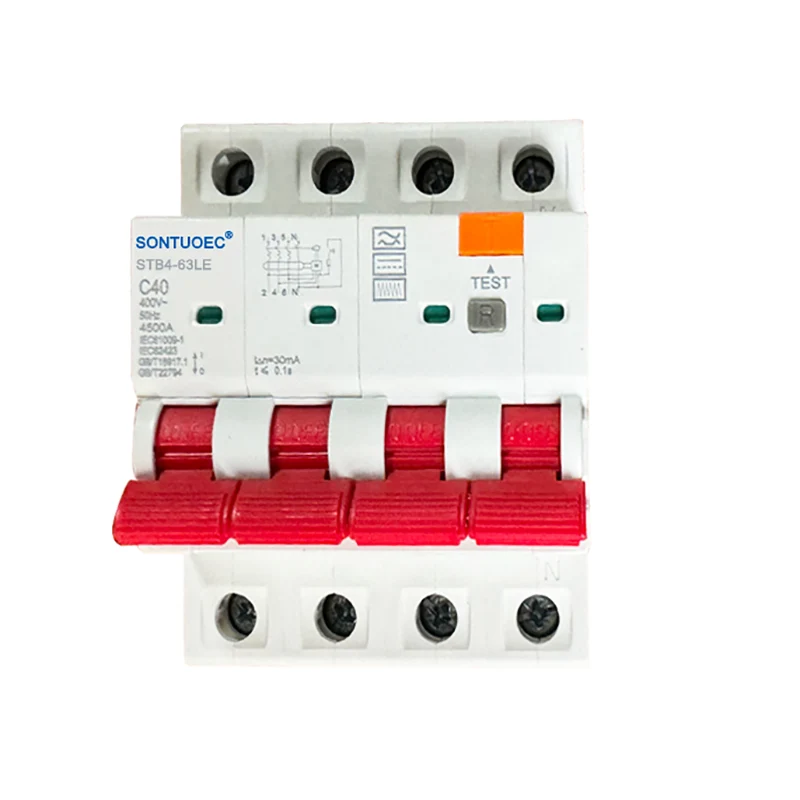

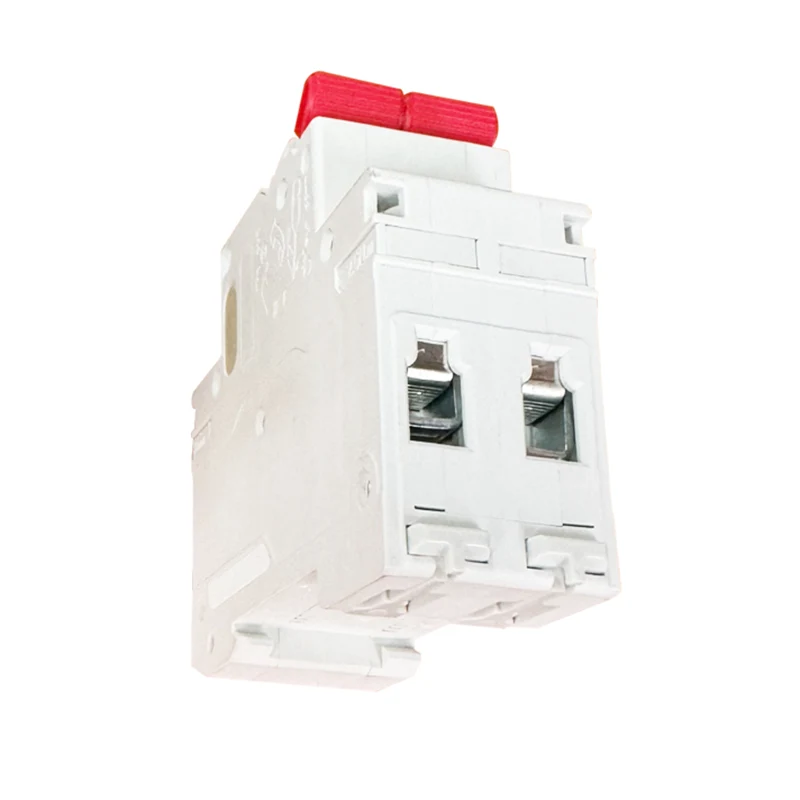

ವೈರಿಂಗ್: 4 ಪಿ ಆರ್ಸಿಬಿಒ ಒಂದು ಪ್ರಕಾರವು ವೈರಿಂಗ್ನಲ್ಲಿ ಹೊಂದಿಕೊಳ್ಳುತ್ತದೆ ಮತ್ತು ಇದನ್ನು ಮೂರು-ಹಂತದ ಮೂರು-ತಂತಿ, ಮೂರು-ಹಂತದ ನಾಲ್ಕು-ತಂತಿ ಅಥವಾ ಏಕ-ಹಂತದ ಸರ್ಕ್ಯೂಟ್ಗಳಿಗೆ ಸಂಪರ್ಕಿಸಬಹುದು. ವೈರಿಂಗ್ ಮಾಡುವಾಗ, ವಿದ್ಯುತ್ ಆಘಾತ ಮತ್ತು ವಿದ್ಯುತ್ ಬೆಂಕಿಯ ಅಪಾಯವನ್ನು ತಪ್ಪಿಸಲು ಬೆಂಕಿ, ಶೂನ್ಯ ಮತ್ತು ಭೂಮಿಯ ತಂತಿಗಳು ಸರಿಯಾಗಿ ಸಂಪರ್ಕ ಹೊಂದಿದೆಯೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.
