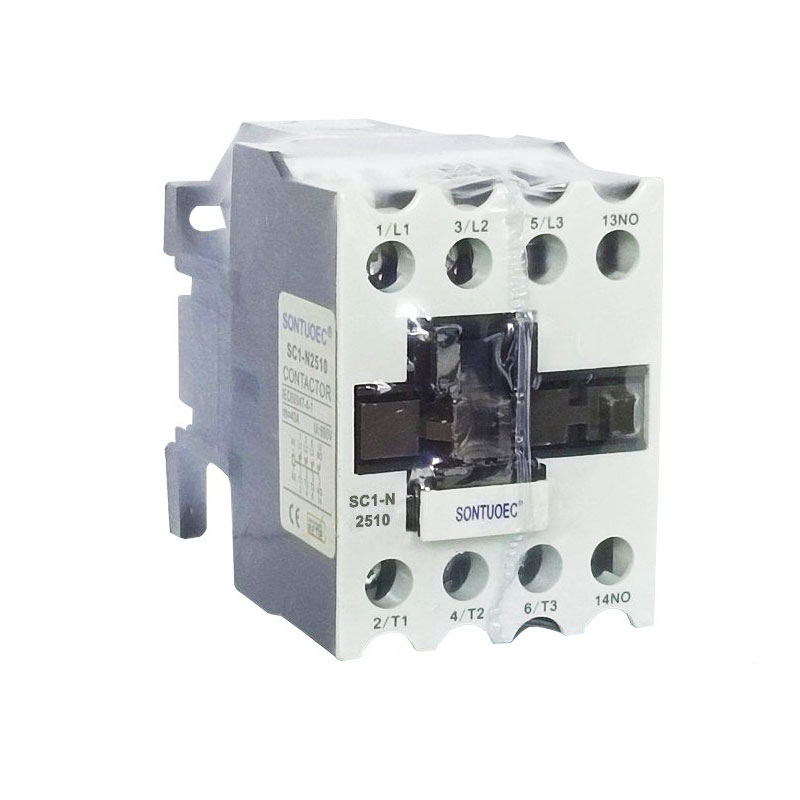

3 ಪೋಲ್ ಎಸಿ ಕಾಂಟ್ಯಾಕ್ಟರ್

ರಚನೆ ಮತ್ತು ಕೆಲಸದ ತತ್ವ

ರಚನೆ:

ವಿದ್ಯುತ್ಕಾಂತೀಯ ವ್ಯವಸ್ಥೆ: ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯ ತೆರೆಯುವ ಮತ್ತು ಮುಚ್ಚುವಿಕೆಯನ್ನು ಹೆಚ್ಚಿಸಲು ಕಾಂತೀಯ ಹರಿವನ್ನು ಉತ್ಪಾದಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ, ಇವುಗಳನ್ನು ಸುರುಳಿಗಳು, ಕೋರ್ಗಳು ಇತ್ಯಾದಿಗಳಂತಹ ಅಂಶಗಳನ್ನು ಒಳಗೊಂಡಿದೆ.

ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆ: ಮುಖ್ಯ ಸಂಪರ್ಕ ಮತ್ತು ಸಹಾಯಕ ಸಂಪರ್ಕವನ್ನು ಒಳಗೊಂಡಂತೆ. ಹೆಚ್ಚಿನ ಪ್ರವಾಹವನ್ನು ಸಾಗಿಸಲು ಮುಖ್ಯ ಸಂಪರ್ಕವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ, ಮತ್ತು ನಿಯಂತ್ರಣ ಸಂಕೇತಗಳ ಪ್ರಸರಣ ಮತ್ತು ಪ್ರತಿಕ್ರಿಯೆಯನ್ನು ಅರಿತುಕೊಳ್ಳಲು ಸಹಾಯಕ ಸಂಪರ್ಕವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ.

ಆರ್ಕ್ ನಂದಿಸುವ ಸಾಧನ: ಸಂಪರ್ಕವನ್ನು ಹಾನಿಯಿಂದ ರಕ್ಷಿಸಲು ಸಂಪರ್ಕವನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಿದಾಗ ಉತ್ಪತ್ತಿಯಾಗುವ ಚಾಪವನ್ನು ನಂದಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ.

ಶೆಲ್: ಆಂತರಿಕ ಘಟಕಗಳನ್ನು ಬಾಹ್ಯ ಪರಿಸರದಿಂದ ರಕ್ಷಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ.

ಕೆಲಸದ ತತ್ವ:

ಸುರುಳಿ ಶಕ್ತಿಯುತವಾದಾಗ, ಕಬ್ಬಿಣದ ಕೋರ್ ಕಾಂತೀಯತೆಯನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ ಮತ್ತು ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯನ್ನು ಮುಚ್ಚಲು ಆಕರ್ಷಿಸುತ್ತದೆ, ಇದು ಮೂರು-ಹಂತದ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ತೆರೆದಿಡುತ್ತದೆ.

ಸುರುಳಿಯನ್ನು ಡಿ-ಎನರ್ಜೈಸ್ ಮಾಡಿದಾಗ, ಕಬ್ಬಿಣದ ಕೋರ್ ತನ್ನ ಕಾಂತೀಯತೆಯನ್ನು ಕಳೆದುಕೊಳ್ಳುತ್ತದೆ ಮತ್ತು ಮೂರು-ಹಂತದ ಸರ್ಕ್ಯೂಟ್ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಲು ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆಯು ವಸಂತಕಾಲದ ಕ್ರಿಯೆಯ ಅಡಿಯಲ್ಲಿ ಬೇರ್ಪಡಿಸುತ್ತದೆ.

ಮೂರನೆಯದಾಗಿ, ಅಪ್ಲಿಕೇಶನ್ ಮತ್ತು ಆಯ್ಕೆ

ಅಪ್ಲಿಕೇಶನ್‌ಗಳು:

ಕೈಗಾರಿಕಾ ಯಾಂತ್ರೀಕೃತಗೊಂಡ, ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆ ಮತ್ತು ಕಟ್ಟಡ ಯಾಂತ್ರೀಕೃತಗೊಂಡಲ್ಲಿ 3 ಪೋಲ್ ಎಸಿ ಸಂಪರ್ಕವನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.

ಮೂರು-ಹಂತದ ಮೋಟರ್‌ಗಳನ್ನು ಪ್ರಾರಂಭಿಸುವುದು, ನಿಲ್ಲಿಸುವುದು ಮತ್ತು ಹಿಮ್ಮುಖಗೊಳಿಸುವುದು ಮುಂತಾದ ಕಾರ್ಯಾಚರಣೆಗಳನ್ನು ನಿಯಂತ್ರಿಸಲು ಇದನ್ನು ಬಳಸಬಹುದು.

ರಿಮೋಟ್ ಕಂಟ್ರೋಲ್ ಮತ್ತು ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ ರಕ್ಷಣೆಯನ್ನು ಅರಿತುಕೊಳ್ಳಲು ಸಹ ಇದನ್ನು ಬಳಸಬಹುದು.

ಆಯ್ಕೆ:

3 ಪೋಲ್ ಎಸಿ ಕಾಂಟಾಕ್ಟರ್ ಅನ್ನು ಆಯ್ಕೆಮಾಡುವಾಗ, ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್, ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ ಮತ್ತು ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ ಲೋಡ್ ಪ್ರಕಾರದಂತಹ ಅಂಶಗಳನ್ನು ಪರಿಗಣಿಸಬೇಕು.

ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್ ಲೋಡ್‌ನ ಗರಿಷ್ಠ ಆಪರೇಟಿಂಗ್ ಪ್ರವಾಹಕ್ಕಿಂತ ದೊಡ್ಡದಾಗಿರಬೇಕು ಅಥವಾ ಸಮನಾಗಿರಬೇಕು.

ವೋಲ್ಟೇಜ್ ರೇಟಿಂಗ್ ಅನ್ನು ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಯ ವೋಲ್ಟೇಜ್ ಮಟ್ಟಕ್ಕೆ ಹೊಂದಿಕೊಳ್ಳಬೇಕು.
