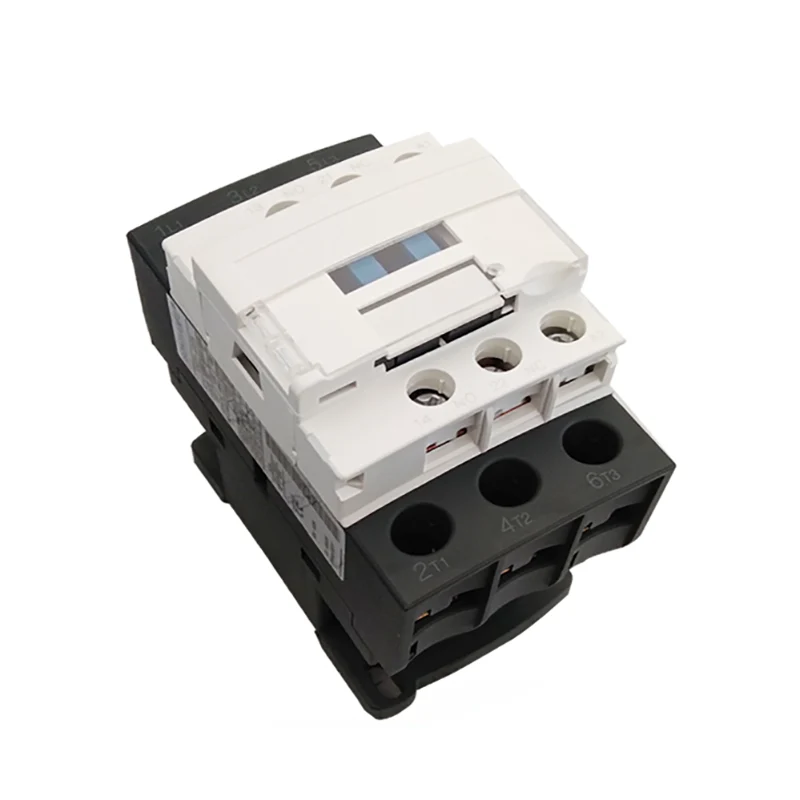

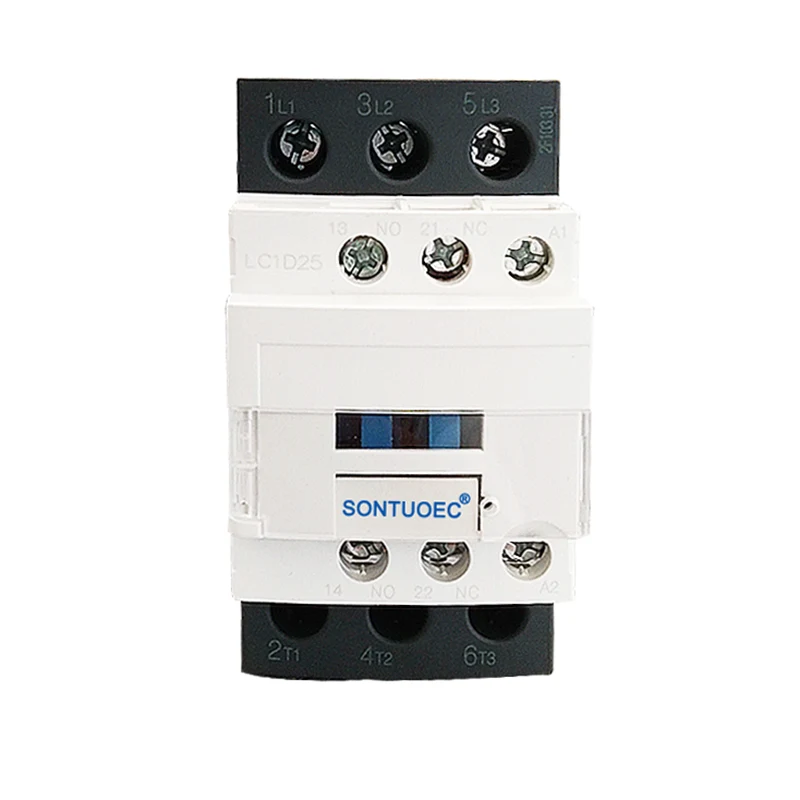

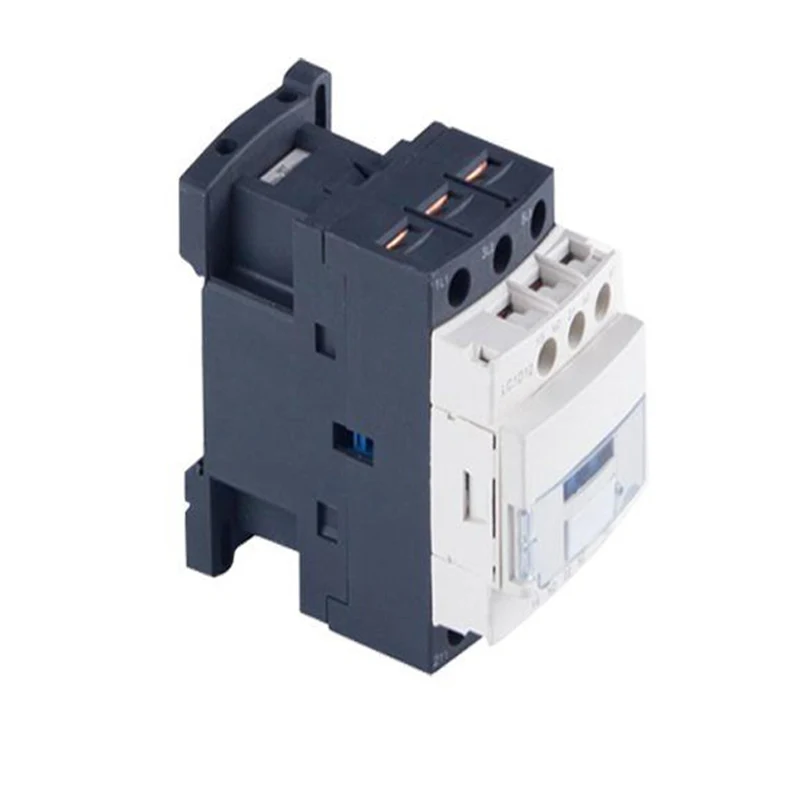

ಸಿಜೆಎಕ್ಸ್ 2 3 ಪಿ 25 ಎ ಎಸಿ ಕಾಂಟಾಕ್ಟರ್

ಸಿಜೆಎಕ್ಸ್ 2 3 ಪಿ 25 ಎ ಎಸಿ ಕಾಂಟಾಕ್ಟರ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ದೂರದವರೆಗೆ ಸಂಪರ್ಕಿಸಲು ಮತ್ತು ಮುರಿಯಲು ಸೂಕ್ತವಾಗಿದೆ, ಜೊತೆಗೆ ಎಸಿ ಮೋಟರ್‌ಗಳ ಪ್ರಾರಂಭ ಮತ್ತು ನಿಯಂತ್ರಣಕ್ಕೆ. ಹೆಚ್ಚುವರಿಯಾಗಿ, ಕಾರ್ಯಾಚರಣೆಯ ಓವರ್‌ಲೋಡ್‌ಗಳು ಸಂಭವಿಸಬಹುದಾದ ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ರಕ್ಷಿಸಲು ವಿದ್ಯುತ್ಕಾಂತೀಯ ಆರಂಭಿಕರನ್ನು ರೂಪಿಸಲು ಸೂಕ್ತವಾದ ಉಷ್ಣ ಪ್ರಸಾರಗಳೊಂದಿಗೆ ಇದನ್ನು ಬಳಸಬಹುದು.

ಮಾದರಿ:ST1N

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ವಿಧ		ಎಸ್‌ಟಿ 1 ಎನ್ -09	ಎಸ್‌ಟಿ 1 ಎನ್ -12	ಎಸ್‌ಟಿ 1 ಎನ್ -18	ಎಸ್‌ಟಿ 1 ಎನ್ -25	ಎಸ್‌ಟಿ 1 ಎನ್ -32	ಎಸ್‌ಟಿ 1 ಎನ್ -40	ಎಸ್‌ಟಿ 1 ಎನ್ -50	ಎಸ್‌ಟಿ 1 ಎನ್ -65	ಎಸ್‌ಟಿ 1 ಎನ್ -80	ಎಸ್‌ಟಿ 1 ಎನ್ -95
ರೇಟ್ ಮಾಡಿದ ಕಾರ್ಯ ಪ್ರವಾಹ (ಎ)	ಎಸಿ 3	9	12	18	25	32	40	50	65	80	95
ರೇಟ್ ಮಾಡಿದ ಕಾರ್ಯ ಪ್ರವಾಹ (ಎ)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ಹಂತದ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಪವರ್ ರೇಟಿಂಗ್ ಮೋಟಾರ್ಸ್ 50/60Hz ಇಸಂಗೊರಿ ಎಸಿ -3	220/230 ವಿ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 ವಿ	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ವಿ	4	5.5	9	11	15	22	25	37	45	45
	500 ವಿ	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 ವಿ	5.5	7.5	10	15	18.5	30	33	37	45	55
ರೇಟ್ ಮಾಡಿದ ಶಾಖ ಪ್ರವಾಹ (ಎ)		20	20	32	40	50	60	80	80	125	125
ವಿದ್ಯುತ್ ಜೀವನ	ಎಸಿ 3 (ಎಕ್ಸ್ 104)	100	100	100	100	80	80	60	60	60	60
ವಿದ್ಯುತ್ ಜೀವನ	ಎಸಿ 4 (ಎಕ್ಸ್ 104)	20	20	20	20	20	15	15	15	10	10
ಯಾಂತ್ರಿಕ ಜೀವನ (x104)		1000	1000	1000	1000	800	800	800	800	600	600
ಸಂಪರ್ಕಗಳ ಸಂಖ್ಯೆ	3p+ಇಲ್ಲ					3p+nc+ಇಲ್ಲ
ಸಂಪರ್ಕಗಳ ಸಂಖ್ಯೆ	3p+nc					3p+nc+ಇಲ್ಲ

ರಚನಾತ್ಮಕ ಲಕ್ಷಣಗಳು

ರಕ್ಷಣಾತ್ಮಕ ವಿನ್ಯಾಸ: ಸಿಜೆಎಕ್ಸ್ 2 3 ಪಿ 25 ಎ ಎಸಿ ಕಾಂಟ್ಯಾಕ್ಟರ್ ರಕ್ಷಣಾತ್ಮಕ ರಚನೆಯನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳುತ್ತದೆ, ಇದು ಸಣ್ಣ ಪ್ರಮಾಣ, ಕಡಿಮೆ ತೂಕ, ಕಡಿಮೆ ವಿದ್ಯುತ್ ಬಳಕೆ ಮತ್ತು ದೀರ್ಘಾವಧಿಯಿಂದ ನಿರೂಪಿಸಲ್ಪಟ್ಟಿದೆ.

ನೇರ-ಕಾರ್ಯನಿರ್ವಹಿಸುವ ಕ್ರಿಯಾ ರಚನೆ: ಇದರ ಕ್ರಿಯಾ ರಚನೆಯು ನೇರ-ನಟನೆಯಾಗಿದೆ ಮತ್ತು ಸಂಪರ್ಕಗಳು ಡಬಲ್-ಬ್ರೇಕ್‌ಪಾಯಿಂಟ್ ಆಗಿದ್ದು, ಇದು ಸಂಪರ್ಕದ ವಿಶ್ವಾಸಾರ್ಹತೆ ಮತ್ತು ಸುರಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ.

ಬ್ಲಾಕ್-ಟೈಪ್ ಆಕ್ಸಿಲಿಯರಿ ಕಾಂಟ್ಯಾಕ್ಟ್ ಗ್ರೂಪ್: ಸಹಾಯಕ ಸಂಪರ್ಕ ಗುಂಪು, ಗಾಳಿಯ ವಿಳಂಬ ತಲೆ, ಯಾಂತ್ರಿಕ ಇಂಟರ್ಲಾಕಿಂಗ್ ಕಾರ್ಯವಿಧಾನ ಮತ್ತು ಇತರ ಘಟಕಗಳನ್ನು ಬಳಕೆದಾರರ ಅಗತ್ಯಗಳಿಗೆ ಅನುಗುಣವಾಗಿ ಸೇರಿಸಬಹುದು ಸಮಯ-ವಿಳಂಬ ಸಂಪರ್ಕ, ರಿವರ್ಸಿಬಲ್ ಕಾಂಟ್ಯಾಕ್ಟರ್, ಸ್ಟಾರ್-ಡೆಲ್ಟಾ ಸ್ಟಾರ್ಟರ್ ಮತ್ತು ಇತರ ಪಡೆದ ಸರಣಿ ಉತ್ಪನ್ನಗಳು.

ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು

ಸಿಜೆಎಕ್ಸ್ 2 (ಎಸ್‌ಟಿ 1 ಎನ್) ಸರಣಿ ಎಸಿ ಸಂಪರ್ಕದ ಮುಖ್ಯ ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು ಸೇರಿವೆ:

ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್: ವಿಭಿನ್ನ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳ ಅಗತ್ಯಗಳನ್ನು ಪೂರೈಸಲು 36 ವಿ, 110 ವಿ, 127 ವಿ, 220 ವಿ, 380 ವಿ ಮತ್ತು ಇತರ ಹಂತಗಳನ್ನು ಒಳಗೊಂಡಂತೆ.

ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ: ವಿಭಿನ್ನ ಮಾದರಿಗಳ ಪ್ರಕಾರ, ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹವು 9 ಎ ನಿಂದ 95 ಎ ವರೆಗೆ ಇರುತ್ತದೆ.

ಕಾಯಿಲ್ ವೋಲ್ಟೇಜ್: ಎಸಿ ಕಾಯಿಲ್ ವೋಲ್ಟೇಜ್ 24 ವಿ, 36 ವಿ, 48 ವಿ, 110 ವಿ, 220 ವಿ, 380 ವಿ, ಇತ್ಯಾದಿಗಳನ್ನು ಒಳಗೊಂಡಿದೆ. ಡಿಸಿ ಕಾಯಿಲ್ ವೋಲ್ಟೇಜ್ 12 ವಿ, 24 ವಿ, 48 ವಿ, 110 ವಿ, 220 ವಿ, ಇತ್ಯಾದಿಗಳನ್ನು ಒಳಗೊಂಡಿದೆ.

ಯಾಂತ್ರಿಕ ಮತ್ತು ವಿದ್ಯುತ್ ಜೀವನ: ಯಾಂತ್ರಿಕ ಜೀವನವು ಲಕ್ಷಾಂತರ ಪಟ್ಟು ಹೆಚ್ಚಾಗಬಹುದು, ಮತ್ತು ವಿದ್ಯುತ್ ಜೀವನವು ತುಲನಾತ್ಮಕವಾಗಿ ಹೆಚ್ಚಾಗಿದೆ, ಇದು ಸಂಪರ್ಕದ ದೀರ್ಘಕಾಲೀನ ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ.

ಸ್ಥಾಪನೆ ಮತ್ತು ನಿರ್ವಹಣೆ

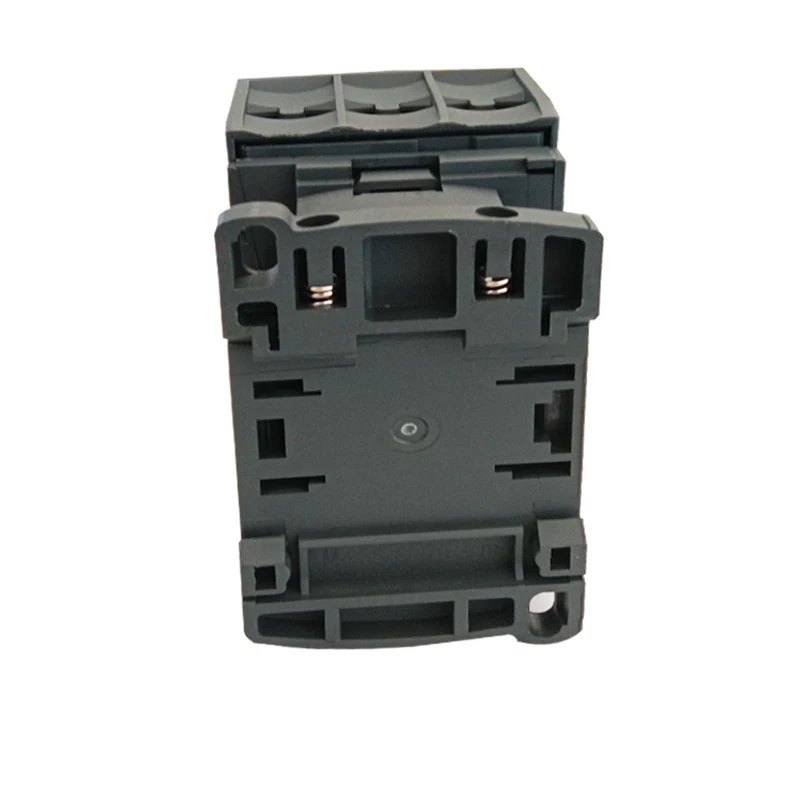

ಸ್ಥಾಪನೆ: ಸಿಜೆಎಕ್ಸ್ 2 ಟೈಪ್ ಎಸಿ ಸಂಪರ್ಕಗಳನ್ನು ಎರಡು ಸ್ಕ್ರೂಗಳು ಅಥವಾ 35 ಎಂಎಂ (ಅಥವಾ 75 ಎಂಎಂ) ಗೈಡ್ ರೈಲುಗಳೊಂದಿಗೆ ಜೋಡಿಸಬಹುದು, ಇದು ಅನುಕೂಲಕರ ಮತ್ತು ತ್ವರಿತವಾಗಿದೆ. ಅನುಸ್ಥಾಪನಾ ಷರತ್ತುಗಳ ಅನುಸರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸಂಬಂಧಿತ ತಾಂತ್ರಿಕ ಡೇಟಾವನ್ನು ಅನುಸ್ಥಾಪನೆಯ ಮೊದಲು ಪರಿಶೀಲಿಸಬೇಕು.

ನಿರ್ವಹಣೆ: ಬಳಕೆಯ ಸಮಯದಲ್ಲಿ ಉತ್ಪನ್ನದ ಎಲ್ಲಾ ಭಾಗಗಳನ್ನು ನಿಯಮಿತವಾಗಿ ಪರಿಶೀಲಿಸಬೇಕು, ಚಲಿಸಬಲ್ಲ ಭಾಗಗಳು ಸಿಲುಕಿಕೊಳ್ಳುವುದಿಲ್ಲ ಮತ್ತು ಫಾಸ್ಟೆನರ್‌ಗಳು ಸಡಿಲವಾಗಿರುವುದಿಲ್ಲ. ಯಾವುದೇ ಹಾನಿ ಇದ್ದರೆ, ಸಂಪರ್ಕಕನ ಸಾಮಾನ್ಯ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಅದನ್ನು ಸಮಯಕ್ಕೆ ಬದಲಾಯಿಸಬೇಕು.

CJX2 3P 25A AC Contactor
