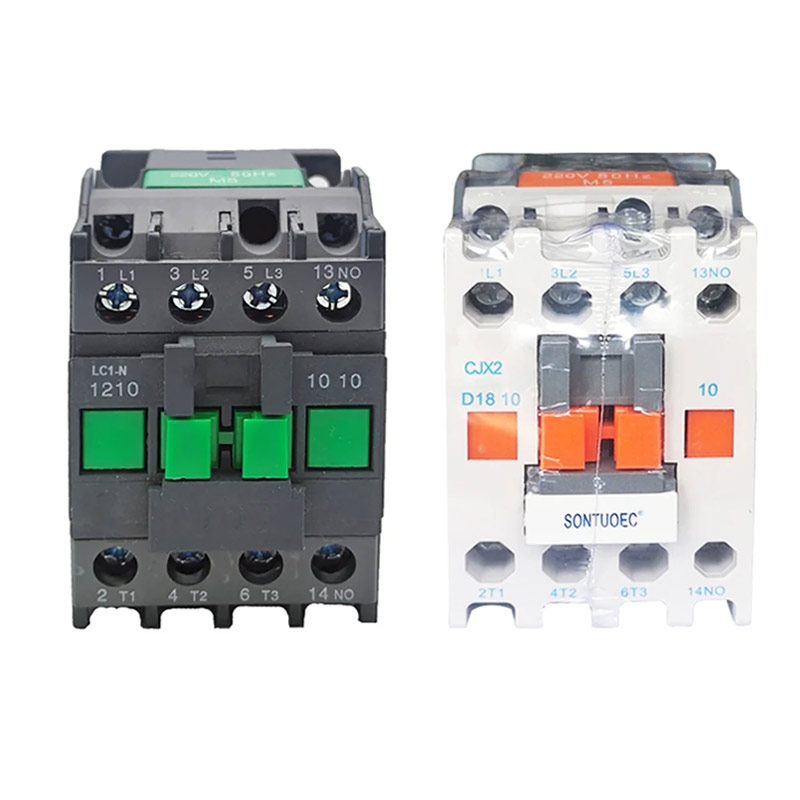

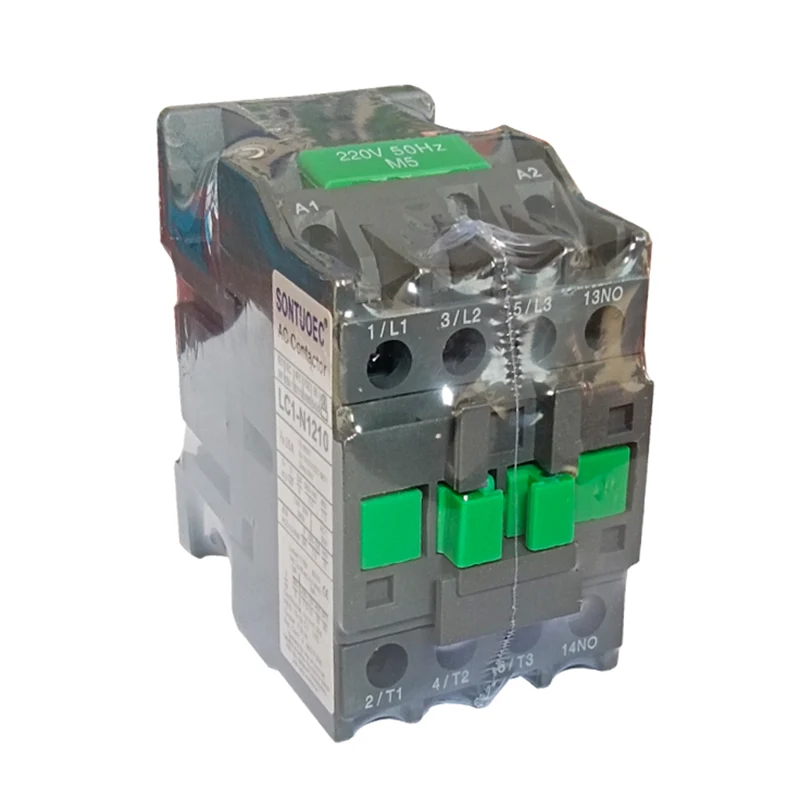

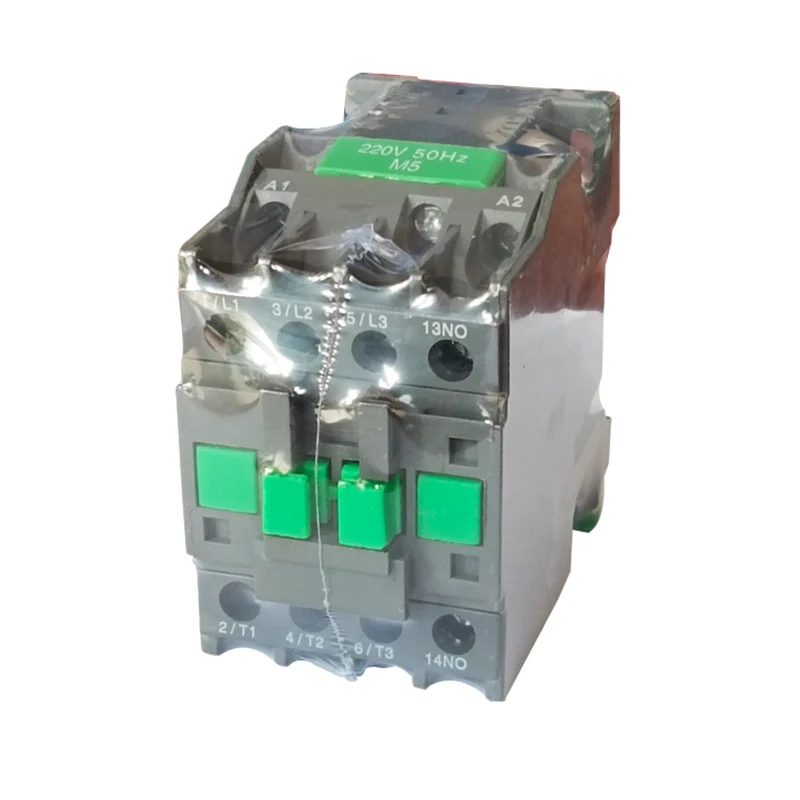

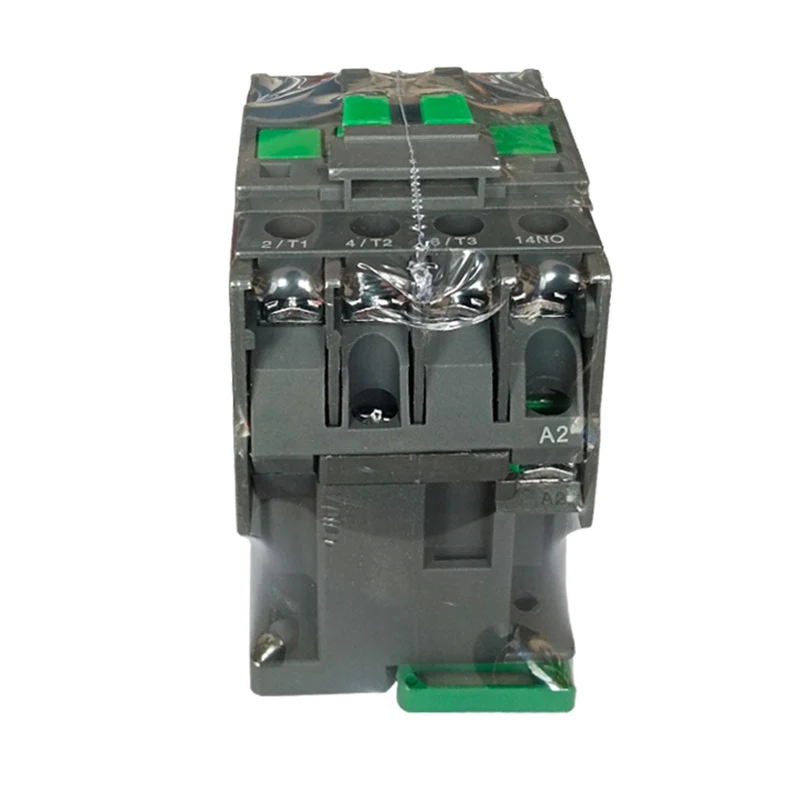

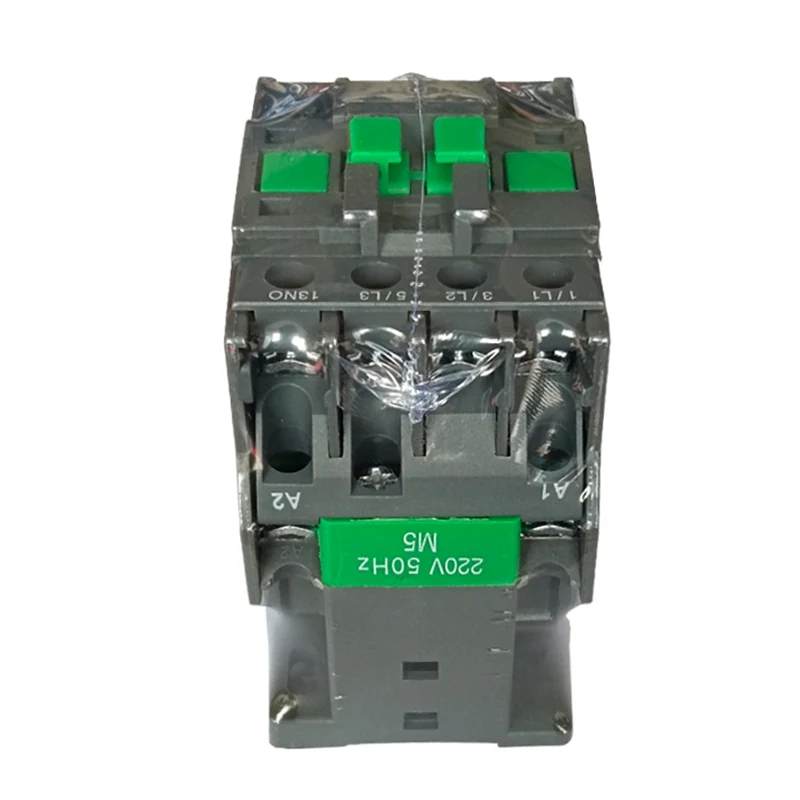

ಎಲ್ಸಿ 1-ಎನ್ ಟೈಪ್ ಎಸಿ ಕಾಂಟಾಕ್ಟರ್

ಎಲ್ಸಿ 1-ಎನ್ ಟೈಪ್ ಎಸಿ ಸಂಪರ್ಕಗಳು ಎಸಿ 50 ಹೆಚ್ z ್ ಅಥವಾ 60 ಹೆಚ್ z ್, 660 ವಿ ವರೆಗೆ ವೋಲ್ಟೇಜ್ (ಕೆಲವು ಮಾದರಿಗಳಿಗೆ 690 ವಿ ವರೆಗೆ) ಮತ್ತು 95 ಎ ವರೆಗಿನ ಪ್ರವಾಹಗಳಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಬಳಸಲು ಸೂಕ್ತವಾಗಿವೆ. ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ದೂರದವರೆಗೆ ಸಂಪರ್ಕಿಸಲು ಮತ್ತು ಮುರಿಯಲು ಇದನ್ನು ಬಳಸಲಾಗುತ್ತದೆ, ಜೊತೆಗೆ ಎಸಿ ಮೋಟರ್‌ಗಳನ್ನು ಆಗಾಗ್ಗೆ ಪ್ರಾರಂಭಿಸಲು ಮತ್ತು ನಿಯಂತ್ರಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ.

ಮಾದರಿ:LC1-N1210

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ವಿಧ		ಎಲ್ಸಿಐ-ಎನ್ 09	ಎಲ್ಸಿ 1-ಎನ್ 12	ಎಲ್ಸಿ 1-ಎನ್ 18	ಎಲ್ಸಿ 1-ಎನ್ 25	ಎಲ್ಸಿ 1-ಎನ್ 32	ಎಲ್ಸಿ 1-ಎನ್ 40	ಎಲ್ಸಿ 1-ಎನ್ 50	ಎಲ್ಸಿ 1-ಎನ್ 65	ಎಲ್ಸಿ 1-ಎನ್ 80	ಎಲ್ಸಿ 1-ಎನ್ 95
ರೇಟ್ ಮಾಡಿದ ಕಾರ್ಯ ಪ್ರವಾಹ (ಎ)	ಎಸಿ 3	9	12	18	25	32	40	50	65	80	95
ರೇಟ್ ಮಾಡಿದ ಕಾರ್ಯ ಪ್ರವಾಹ (ಎ)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ಹಂತದ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಪವರ್ ರೇಟಿಂಗ್ ಮೋಟಾರ್ಸ್ 50/60Hz ಇಸಂಗೊರಿ ಎಸಿ -3	220/230 ವಿ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 ವಿ	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 ವಿ	4	5.5	9	11	15	22	25	37	45	45
	500 ವಿ	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 ವಿ	5.5	7.5	10	15	18.5	30	33	37	45	55
ರೇಟ್ ಮಾಡಿದ ಶಾಖ ಪ್ರವಾಹ (ಎ)		20	20	32	40	50	60	80	80	125	125
ವಿದ್ಯುತ್ ಜೀವನ	ಎಸಿ 3 (ಎಕ್ಸ್ 104)	100	100	100	100	80	80	60	60	60	60
ವಿದ್ಯುತ್ ಜೀವನ	ಎಸಿ 4 (ಎಕ್ಸ್ 104)	20	20	20	20	20	15	15	15	10	10
ಯಾಂತ್ರಿಕ ಜೀವನ (x104)		1000	1000	1000	1000	800	800	800	800	600	600
ಸಂಪರ್ಕಗಳ ಸಂಖ್ಯೆ	3p+ಇಲ್ಲ					3p+nc+ಇಲ್ಲ
ಸಂಪರ್ಕಗಳ ಸಂಖ್ಯೆ	3p+nc					3p+nc+ಇಲ್ಲ

ರಚನಾತ್ಮಕ ಲಕ್ಷಣಗಳು

ಮಾಡ್ಯುಲರ್ ವಿನ್ಯಾಸ: ಎಲ್ಸಿ 1-ಎನ್ ಟೈಪ್ ಎಸಿ ಕಾಂಟ್ಯಾಕ್ಟರ್ ಸಂಪೂರ್ಣ ಕಾರ್ಯ ಸಂಯೋಜನೆಯೊಂದಿಗೆ ಮಾಡ್ಯುಲರ್ ವಿನ್ಯಾಸವನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳುತ್ತದೆ, ಬಳಕೆದಾರರು ತಮ್ಮ ಅಗತ್ಯಗಳಿಗೆ ಅನುಗುಣವಾಗಿ ಆಯ್ಕೆ ಮಾಡಲು ಮತ್ತು ಸಂಯೋಜಿಸಲು ಅನುಕೂಲಕರವಾಗಿದೆ.

ವಿದ್ಯುತ್ಕಾಂತೀಯ ವ್ಯವಸ್ಥೆ: ವಿದ್ಯುತ್ಕಾಂತೀಯ ಕಾಯಿಲ್ ಮತ್ತು ಕಬ್ಬಿಣದ ಕೋರ್ ಸೇರಿದಂತೆ, ಇದು ಸಂಪರ್ಕದ ಪ್ರಮುಖ ಭಾಗವಾಗಿದೆ, ಸಂಪರ್ಕಗಳ ಮುಚ್ಚುವಿಕೆ ಮತ್ತು ಸಂಪರ್ಕ ಕಡಿತವನ್ನು ಹೆಚ್ಚಿಸಲು ಅದನ್ನು ಅವಲಂಬಿಸಿರುತ್ತದೆ.

ಸಂಪರ್ಕ ವ್ಯವಸ್ಥೆ: ಮುಖ್ಯ ಸಂಪರ್ಕ ಮತ್ತು ಸಹಾಯಕ ಸಂಪರ್ಕವನ್ನು ಒಳಗೊಂಡಂತೆ. ಮುಖ್ಯ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಂಪರ್ಕಿಸಲು ಮತ್ತು ಮುರಿಯಲು ಮತ್ತು ದೊಡ್ಡ ಪ್ರವಾಹವನ್ನು ನಿಯಂತ್ರಿಸಲು ಮುಖ್ಯ ಸಂಪರ್ಕವನ್ನು ಬಳಸಲಾಗುತ್ತದೆ; ವಿವಿಧ ನಿಯಂತ್ರಣ ವಿಧಾನಗಳ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸಲು ಸಹಾಯಕ ಸಂಪರ್ಕವು ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿದೆ.

ಆರ್ಕ್ ನಂದಿಸುವ ವ್ಯವಸ್ಥೆ: ಆರ್ಕ್ ನಂದಿಸುವ ಸಾಧನವನ್ನು ಹೊಂದಿದ್ದು, ಸಾಮಾನ್ಯವಾಗಿ ಅರೆ-ಮುಚ್ಚಿದ ರೇಖಾಂಶದ ಸ್ಲಿಟ್ ಕ್ಲೇ ಆರ್ಕ್ ನಂದಿಸುವ ಕವರ್, ಮತ್ತು ಚಾಪದಿಂದ ಉತ್ಪತ್ತಿಯಾಗುವ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಮುರಿಯುವ ಸಂಪರ್ಕಗಳು ವಿಶ್ವಾಸಾರ್ಹವಾಗಿ ತಣಿಸಲ್ಪಟ್ಟಿದೆಯೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಬಲವಾದ ಮ್ಯಾಗ್ನೆಟಿಕ್ ಬ್ಲೋಯಿಂಗ್ ಆರ್ಕ್ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಹೊಂದಿದ್ದು, ಸಂಪರ್ಕಗಳಿಗೆ ಚಾಪದ ಹಾನಿಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಕಾರ್ಯಾಚರಣೆಯ ತತ್ವ

ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್ ಶಕ್ತಿಯುತವಾದಾಗ, ವಿದ್ಯುತ್ಕಾಂತೀಯ ಕಾಯಿಲ್ ಕಾಂತಕ್ಷೇತ್ರವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ, ಇದು ಸಂಪರ್ಕಗಳನ್ನು ಮುಚ್ಚಲು ಕಬ್ಬಿಣದ ಕೋರ್ ಅನ್ನು ಆಕರ್ಷಿಸುತ್ತದೆ, ಹೀಗಾಗಿ ಸಂಕೋಚಕದ ಮುಖ್ಯ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಂಪರ್ಕಿಸುತ್ತದೆ. ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್ ಡಿ-ಎನರ್ಜೈಸ್ ಮಾಡಿದಾಗ, ಕಾಂತಕ್ಷೇತ್ರವು ಕಣ್ಮರೆಯಾಗುತ್ತದೆ, ಕಬ್ಬಿಣದ ಕೋರ್ ಅನ್ನು ವಸಂತಕಾಲದ ಕ್ರಿಯೆಯಡಿಯಲ್ಲಿ ಮರುಹೊಂದಿಸಲಾಗುತ್ತದೆ, ಸಂಪರ್ಕವನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ಸಂಕೋಚಕದ ಮುಖ್ಯ ಸರ್ಕ್ಯೂಟ್ ಸಹ ಸಂಪರ್ಕ ಕಡಿತಗೊಂಡಿದೆ.

ಮುಖ್ಯ ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು

ರೇಟ್ ಮಾಡಲಾದ ನಿಯಂತ್ರಣ ವಿದ್ಯುತ್ ಸರಬರಾಜು ವೋಲ್ಟೇಜ್: 24 ವಿ, 48 ವಿ, 110 ವಿ, 127 ವಿ, 220 ವಿ, 240 ವಿ, 380 ವಿ, 415 ವಿ, 440 ವಿ, 480 ವಿ, 500 ವಿ, 600 ವಿ, 660 ವಿ ಮತ್ತು ಇತರ ಆಯ್ಕೆಗಳನ್ನು ಒಳಗೊಂಡಂತೆ.

ಹೀರುವ ವೋಲ್ಟೇಜ್: ಸಾಮಾನ್ಯವಾಗಿ (0.85 ~ 1.1) ರೇಟ್ ಮಾಡಿದ ನಿಯಂತ್ರಣ ಸರಬರಾಜು ವೋಲ್ಟೇಜ್ ಪಟ್ಟು.

ಬಿಡುಗಡೆ ವೋಲ್ಟೇಜ್: ಸಾಮಾನ್ಯವಾಗಿ (0.2 ~ 0.75) ರೇಟ್ ಮಾಡಿದ ನಿಯಂತ್ರಣ ಪೂರೈಕೆ ವೋಲ್ಟೇಜ್ ಪಟ್ಟು.

ಹೀರುವ ಸಮಯ: ಮಾದರಿಯನ್ನು ಅವಲಂಬಿಸಿ, ಹೀರಿಕೊಳ್ಳುವ ಸಮಯವು ಬದಲಾಗುತ್ತದೆ, ಸಾಮಾನ್ಯವಾಗಿ 12 ~ 35ms ನಡುವೆ.

ಬಿಡುಗಡೆ ಸಮಯ: ಮತ್ತೆ, ಬಿಡುಗಡೆಯ ಸಮಯವು ಮಾದರಿಯನ್ನು ಅವಲಂಬಿಸಿ ಬದಲಾಗುತ್ತದೆ, ಸಾಮಾನ್ಯವಾಗಿ 4 ~ 20 ಎಂಎಸ್ ನಡುವೆ.

ವಿದ್ಯುತ್ ಜೀವನ: ಎಸಿ -3 ಬಳಕೆಯ ವಿಭಾಗದಲ್ಲಿ, ವಿದ್ಯುತ್ ಜೀವನವು ನೂರಾರು ಸಾವಿರ ಪಟ್ಟು ಲಕ್ಷಾಂತರ ಬಾರಿ ಆಗಿರಬಹುದು.

ಯಾಂತ್ರಿಕ ಜೀವನ: ಯಾಂತ್ರಿಕ ಜೀವನವು ಸಾಮಾನ್ಯವಾಗಿ ಲಕ್ಷಾಂತರದಿಂದ 10 ಮಿಲಿಯನ್ ಚಕ್ರಗಳ ವ್ಯಾಪ್ತಿಯಲ್ಲಿರುತ್ತದೆ.
