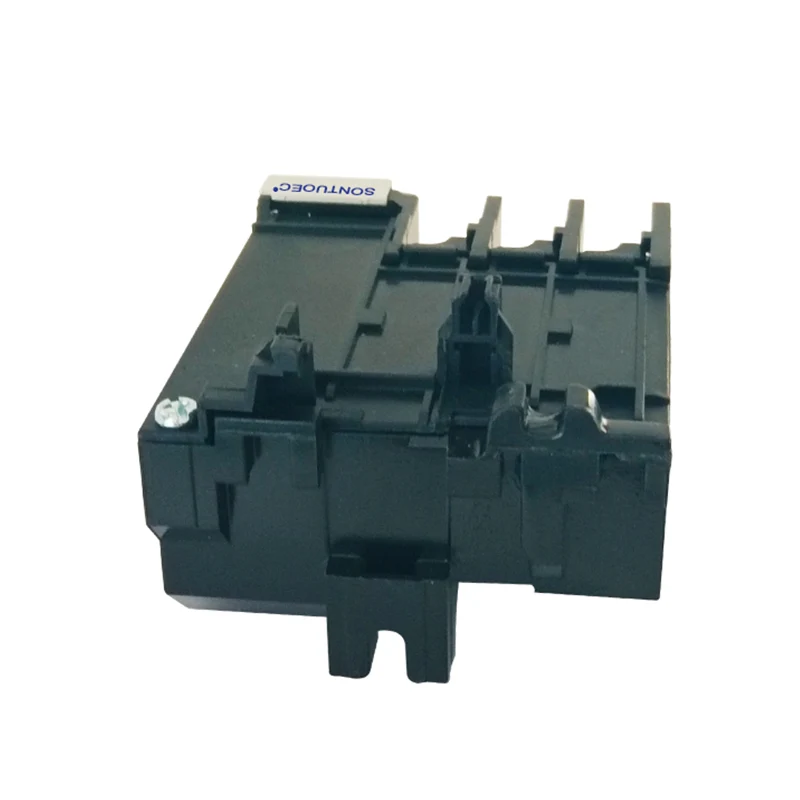

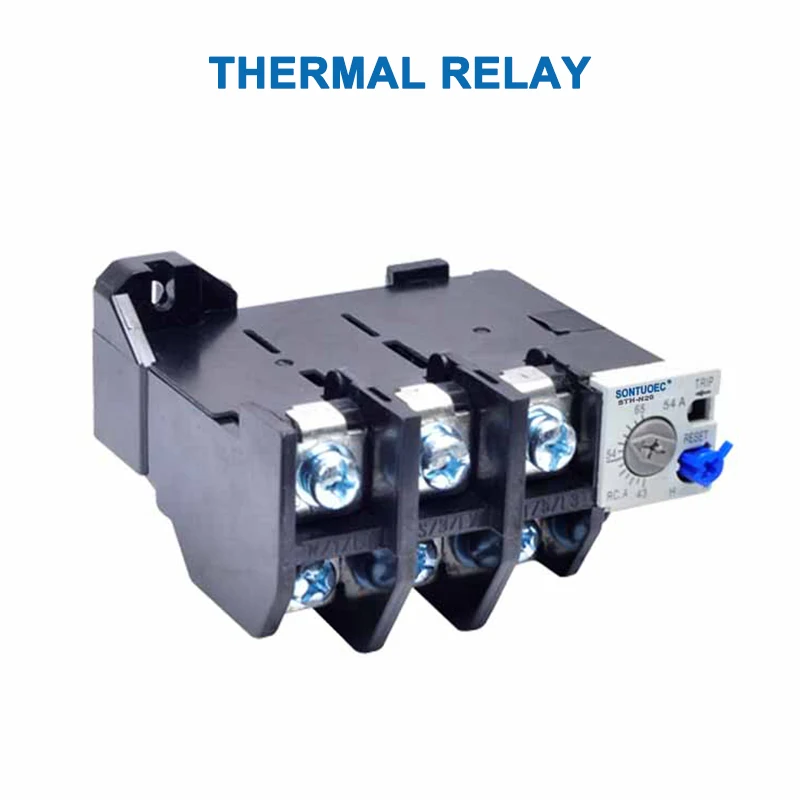

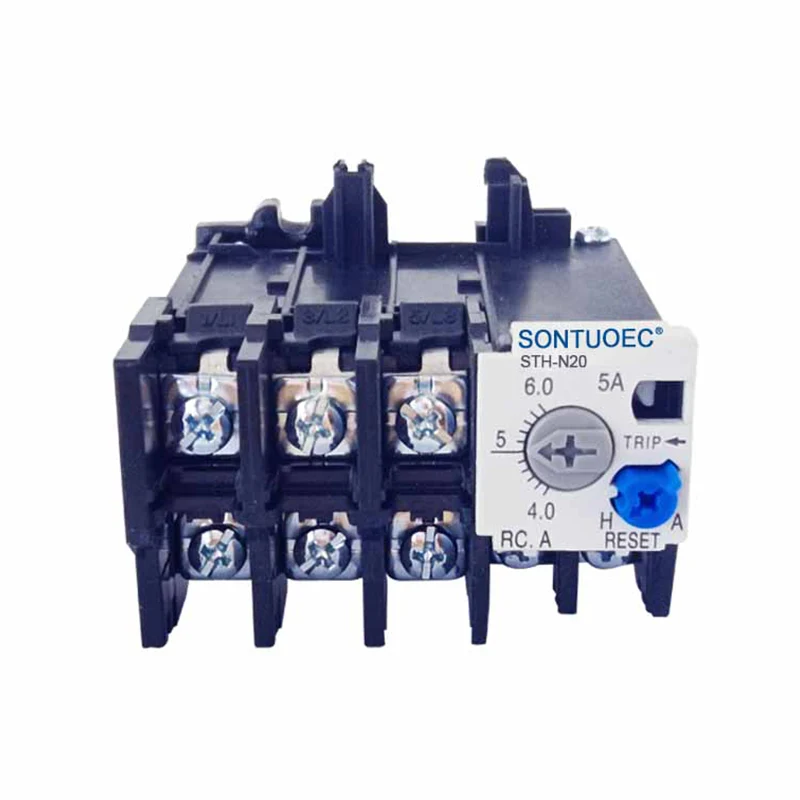

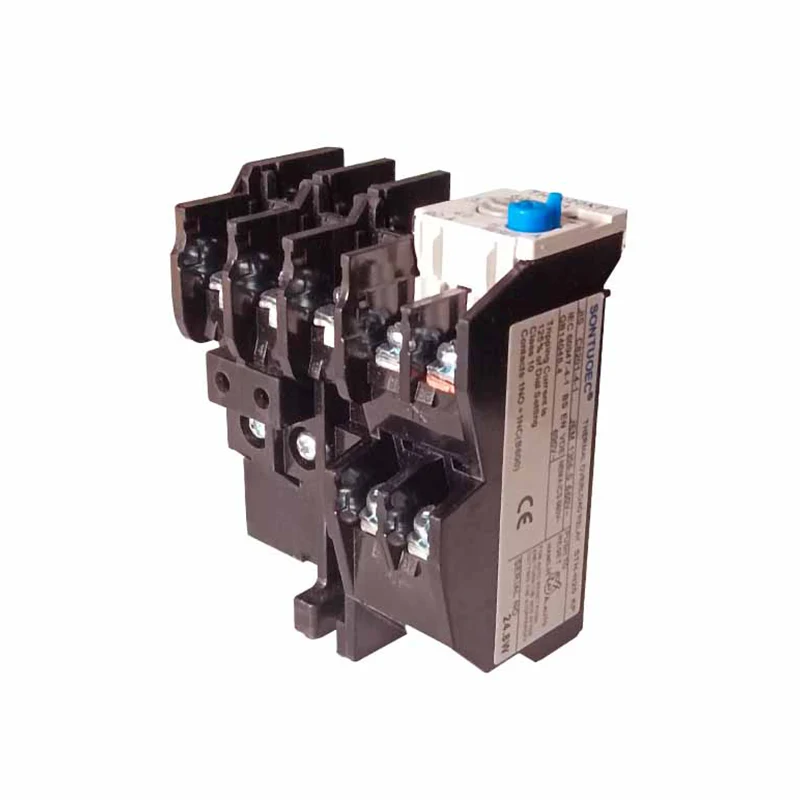

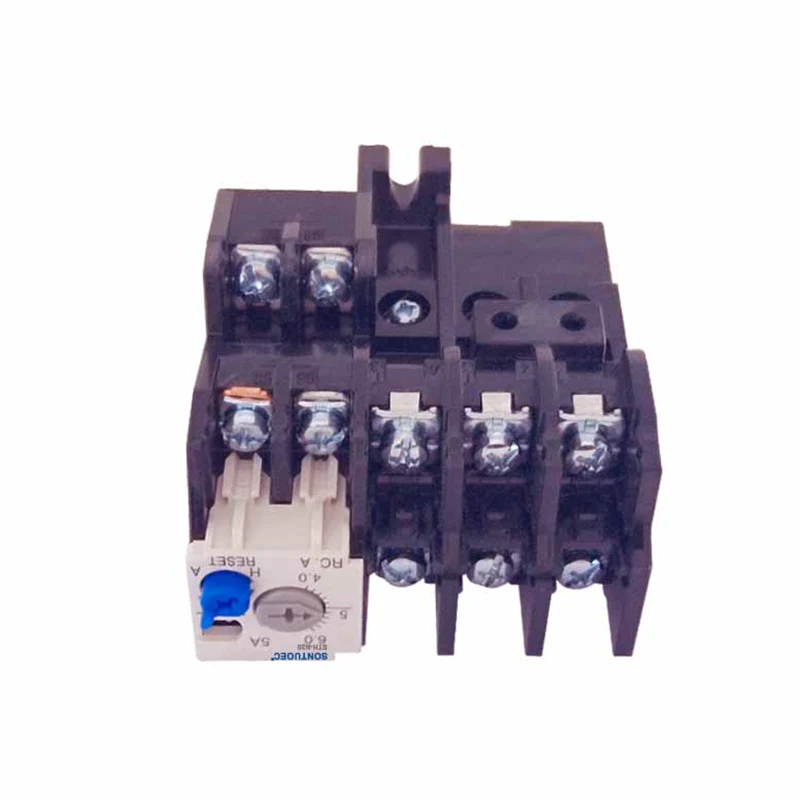

ಎಸ್ಟಿಹೆಚ್-ಎನ್ ಮಾದರಿ ಥರ್ಮಲ್ ರಿಲೇ ಅನ್ನು ವಿಶೇಷವಾಗಿ ಎಸಿ ಮೋಟರ್ನ ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ, ಮೋಟಾರ್ ಚಾಲನೆಯಲ್ಲಿರುವ ಪ್ರವಾಹವು ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹವನ್ನು ಮೀರಿದಾಗ, ಓವರ್ಲೋಡ್ ಕಾರಣದಿಂದಾಗಿ ಮೋಟರ್ ಹಾನಿಯಾಗದಂತೆ ತಡೆಯಲು ಥರ್ಮಲ್ ರಿಲೇ ಸ್ವಯಂಚಾಲಿತವಾಗಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಬಹುದು.

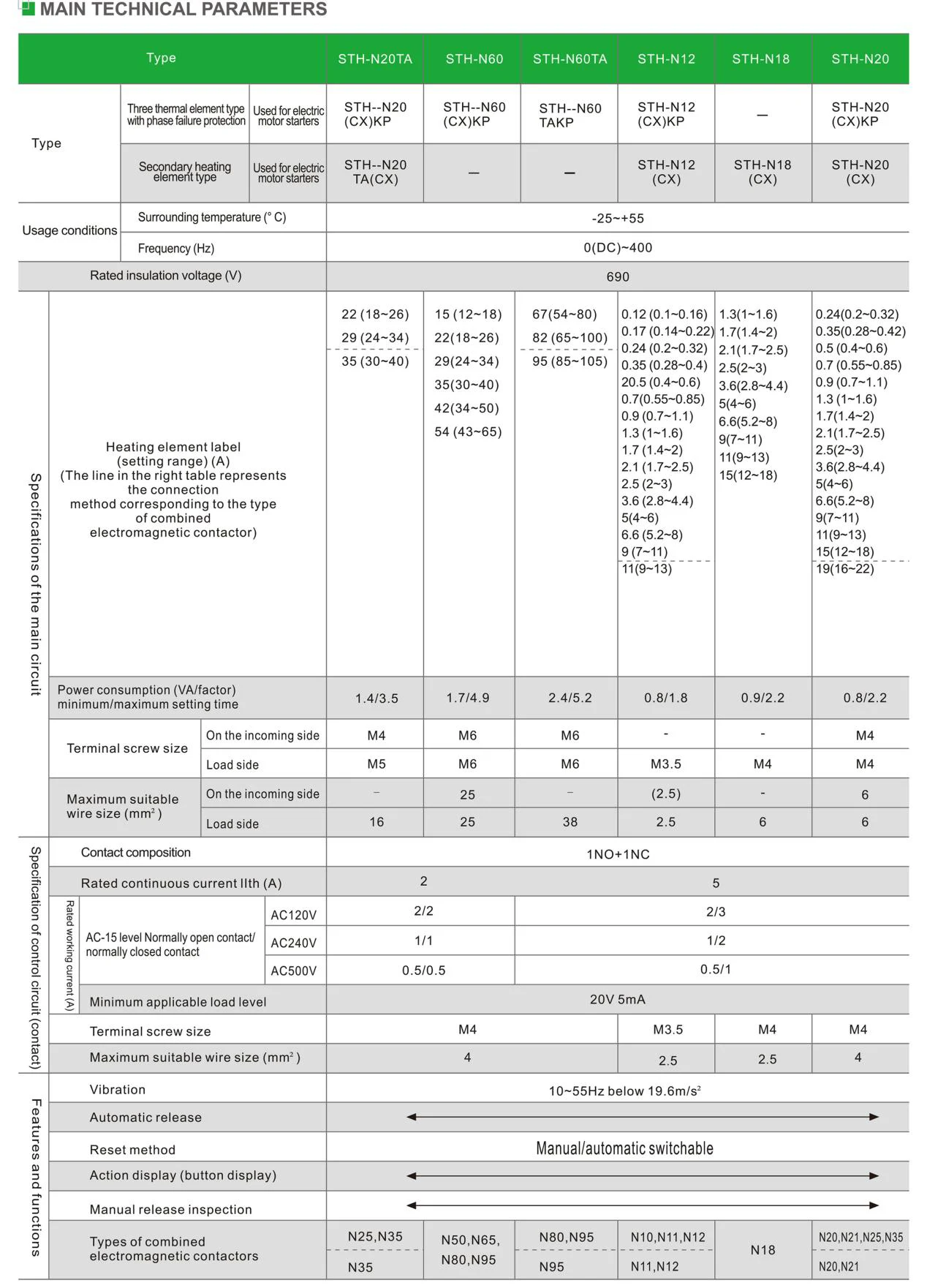

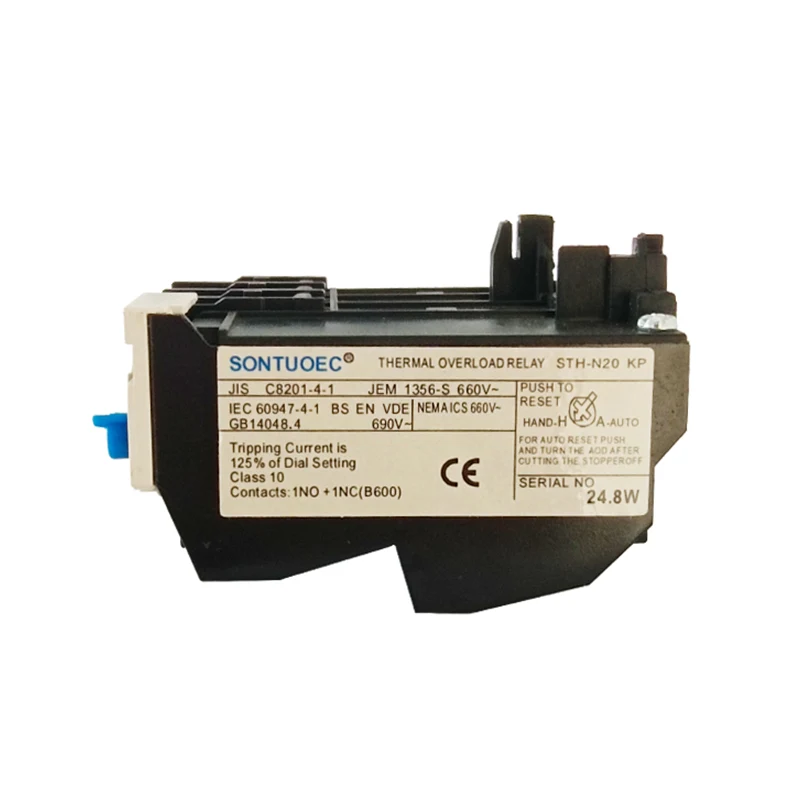

ವಿಶೇಷಣಗಳು:
ಉತ್ಪನ್ನ ಹೆಸರು | ಉಷ್ಣತೆಯ ಮಿತಿಮೀರಿದ ರಿಲೇ |
ಮಾದರಿ | Sth-n |
ವಸ್ತು | ಪ್ಲಾಸ್ಟಿಕ್, ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳು |
ಉಷ್ಣತೆಯ ಸಂಪರ್ಕ | 1NO+1NC |
ಉಷ್ಣತೆಯ ಪ್ರಸಾರವಾದ ಪ್ರವಾಹ | 0.1 ಎ -105 ಎ |
ಪ್ರಸ್ತುತ ವ್ಯಾಪ್ತಿ | Pls ಪ್ರವಾಹವನ್ನು ಗಮನಿಸಿ ಆದೇಶವನ್ನು ಇರಿಸಿದಾಗ ಶ್ರೇಣಿ |
ಆವರ್ತನ | 660 ವಿ |
ಟ್ರಿಪ್ಪಿಂಗ್ ವರ್ಗ | 50/60Hz |
ಬಣ್ಣ | ಚಿತ್ರ ತೋರಿಸಿದಂತೆ |

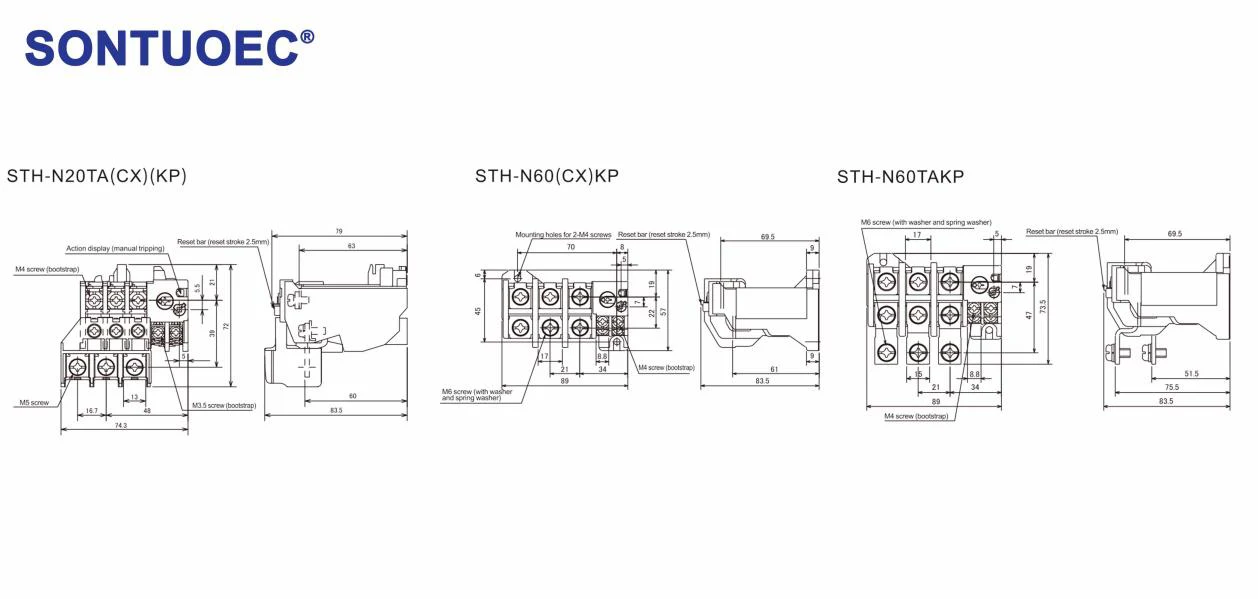

ವಿಧ | ಒಂದು | ಒಂದು | ಎಬ್ಬ | ಎಸಿ | ಬೌ | ಬಿರಡೆ | ಬಿಬಿ | ಕ್ರಿ.ಪೂ. | ಸಿ | ಇನಿಯ | ಸಿಬಿ | ಮೀ | ತೂಕ (ಕೆಜಿ) |
ಎಸ್ಟಿಹೆಚ್-ಎನ್ 12 (ಸಿಎಕ್ಸ್) (ಕೆಪಿ) | 45 | 10 | 8 | 24 | 55 | 31 | 15 | 6.5 | 76.5 | 35 | 57 | M3.5 | 0.11 |
STH-N18 (ಸಿಎಕ್ಸ್) | 54 | 12.5 | 10.2 | 24.5 | 59 | 32.5 | 16.3 | 6.7 | 80 | 40 | 58.5 | M4 | 0.13 |

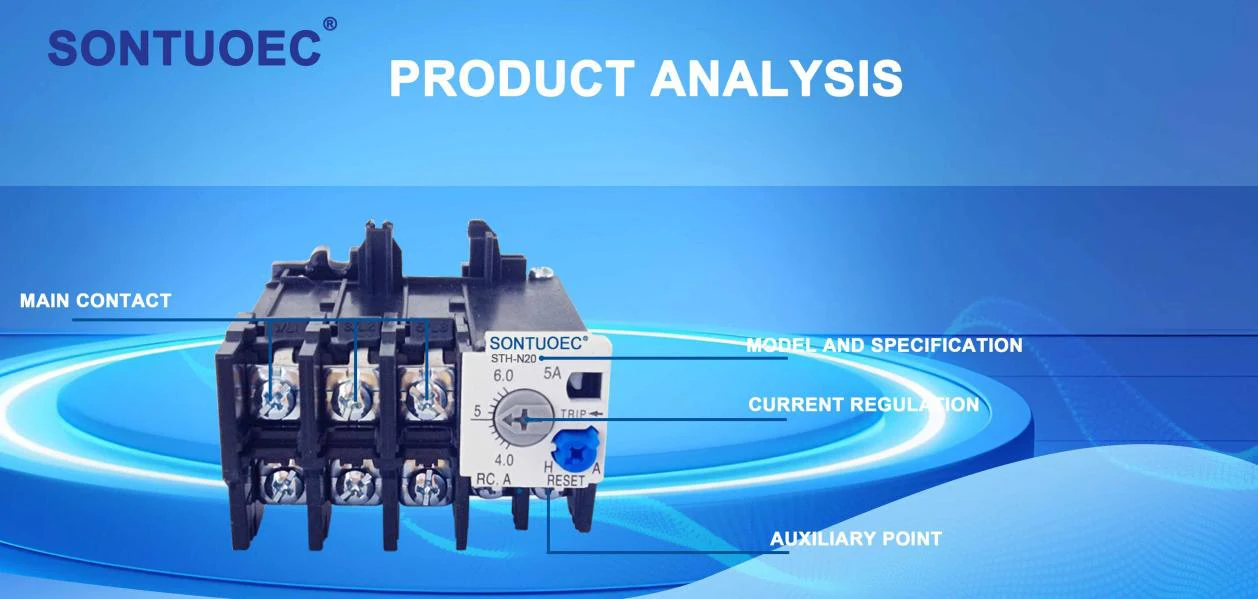

ಕಾರ್ಯ ತತ್ವ
ಎಸ್ಟಿಹೆಚ್-ಎನ್ ಮಾದರಿ ಥರ್ಮಲ್ ರಿಲೇಯ ಕಾರ್ಯಾಚರಣಾ ತತ್ವವು ವಿದ್ಯುತ್ ಪ್ರವಾಹದ ಉಷ್ಣ ಪರಿಣಾಮವನ್ನು ಆಧರಿಸಿದೆ. ಮೋಟರ್ ಓವರ್ಲೋಡ್ ಮಾಡಿದಾಗ, ಥರ್ಮಲ್ ರಿಲೇ ಮೂಲಕ ಹರಿಯುವ ಪ್ರವಾಹವು ಹೆಚ್ಚಾಗುತ್ತದೆ, ಇದರಿಂದಾಗಿ ತಾಪನ ಅಂಶವು ಹೆಚ್ಚಿನ ಶಾಖವನ್ನು ಉಂಟುಮಾಡುತ್ತದೆ. ಈ ಶಾಖವು ಬೈಮೆಟಲ್ ಅನ್ನು ಬಾಗಿಸಲು ಮತ್ತು ವಿರೂಪಗೊಳಿಸಲು ಕಾರಣವಾಗುತ್ತದೆ, ಮತ್ತು ವಿರೂಪತೆಯು ಒಂದು ನಿರ್ದಿಷ್ಟ ದೂರವನ್ನು ತಲುಪಿದಾಗ, ಅದು ಸಂಪರ್ಕಿಸುವ ರಾಡ್ ಅನ್ನು ಕಾರ್ಯನಿರ್ವಹಿಸಲು ತಳ್ಳುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಸಂಪರ್ಕಗಳು ಮುರಿಯುತ್ತವೆ, ಹೀಗಾಗಿ ಮೋಟರ್ಗೆ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ.
ಓವರ್ಲೋಡ್ ಸಂರಕ್ಷಣಾ ಕಾರ್ಯ: TH-n ಪ್ರಕಾರದ ಥರ್ಮಲ್ ರಿಲೇ ವಿಶ್ವಾಸಾರ್ಹ ಓವರ್ಲೋಡ್ ಸಂರಕ್ಷಣಾ ಕಾರ್ಯವನ್ನು ಹೊಂದಿದೆ, ಇದು ಮೋಟಾರ್ ಓವರ್ಲೋಡ್ ಆಗಿರುವ ಸಮಯದಲ್ಲಿ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕತ್ತರಿಸಬಹುದು ಮತ್ತು ಮೋಟಾರ್ ಹಾನಿಯಾಗದಂತೆ ತಡೆಯಬಹುದು.
ನಿಖರವಾದ ಕ್ರಿಯೆ: ಥರ್ಮಲ್ ರಿಲೇಯ ಕ್ರಿಯೆಯ ಗುಣಲಕ್ಷಣಗಳು ಸ್ಥಿರವಾಗಿರುತ್ತದೆ, ಮತ್ತು ಇದು ಮೋಟರ್ ಅನ್ನು ಹಾನಿಯಿಂದ ರಕ್ಷಿಸಲು ಓವರ್ಲೋಡ್ ಪ್ರವಾಹದ ನಿಗದಿತ ವ್ಯಾಪ್ತಿಯಲ್ಲಿ ನಿಖರವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ.
ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆ: TH-n ಪ್ರಕಾರದ ಥರ್ಮಲ್ ರಿಲೇ ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆ ವಿನ್ಯಾಸವನ್ನು ಅಳವಡಿಸಿಕೊಳ್ಳುತ್ತದೆ, ಕಡಿಮೆ ಜಾಗವನ್ನು ಆಕ್ರಮಿಸುತ್ತದೆ ಮತ್ತು ಸ್ಥಾಪಿಸಲು ಮತ್ತು ನಿರ್ವಹಿಸಲು ಸುಲಭವಾಗಿದೆ.
ದೀರ್ಘ ಸೇವಾ ಜೀವನ: ಥರ್ಮಲ್ ರಿಲೇ ಉತ್ತಮ-ಗುಣಮಟ್ಟದ ವಸ್ತುಗಳು ಮತ್ತು ಉತ್ಪಾದನಾ ಪ್ರಕ್ರಿಯೆಯನ್ನು ಅಳವಡಿಸಿಕೊಂಡ ಕಾರಣ, ಇದು ದೀರ್ಘ ಸೇವಾ ಜೀವನ ಮತ್ತು ಹೆಚ್ಚಿನ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಹೊಂದಿದೆ.
ಕೈಗಾರಿಕಾ ಯಾಂತ್ರೀಕೃತಗೊಂಡ ನಿಯಂತ್ರಣ ವ್ಯವಸ್ಥೆಗಳು, ವಿದ್ಯುತ್ ವಿದ್ಯುತ್ ವ್ಯವಸ್ಥೆಗಳು, ನಿರ್ಮಾಣ ಉಪಕರಣಗಳು ಮತ್ತು ಮುಂತಾದ ಮೋಟಾರ್ ಓವರ್ಲೋಡ್ ರಕ್ಷಣೆಯ ಅಗತ್ಯವಿರುವ ಅಪ್ಲಿಕೇಶನ್ಗಳಲ್ಲಿ TH-n ಪ್ರಕಾರದ ಥರ್ಮಲ್ ರಿಲೇಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ವಿಶೇಷವಾಗಿ ಆಗಾಗ್ಗೆ ಪ್ರಾರಂಭಿಸಲು ಮತ್ತು ನಿಲ್ಲಿಸುವ ಅಗತ್ಯವಿರುವ ಮೋಟಾರ್ ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್ಗಳಲ್ಲಿ, ಉಷ್ಣ ಪ್ರಸಾರಗಳ ರಕ್ಷಣಾತ್ಮಕ ಪಾತ್ರವು ವಿಶೇಷವಾಗಿ ಮುಖ್ಯವಾಗಿದೆ.
