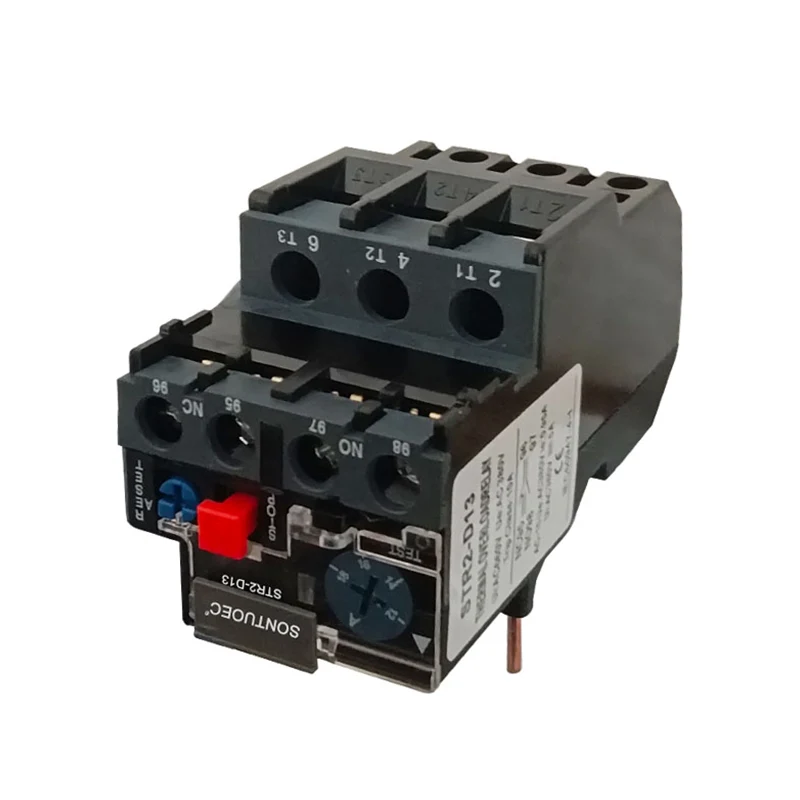

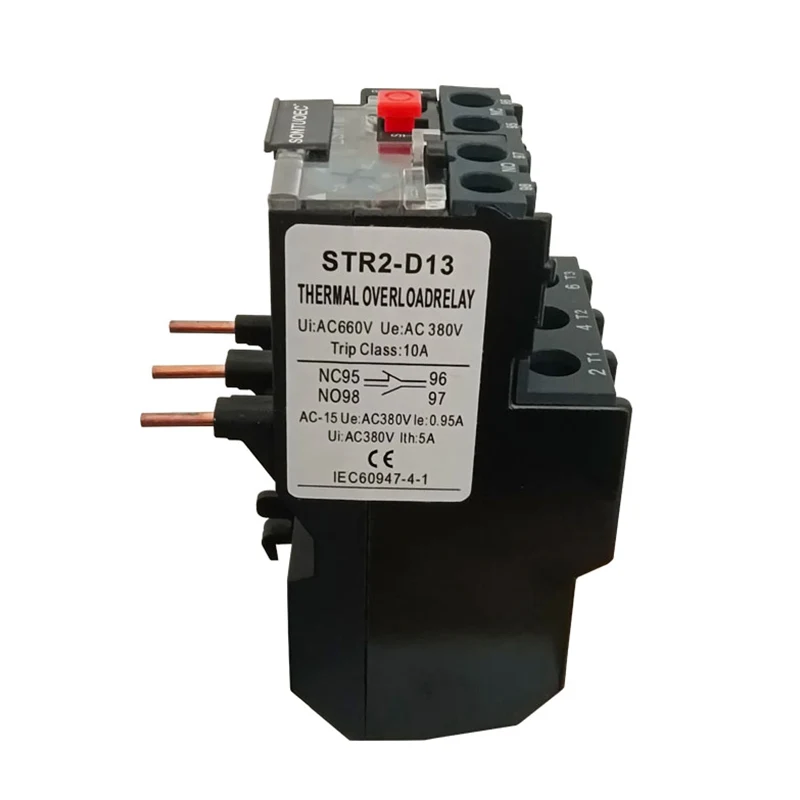

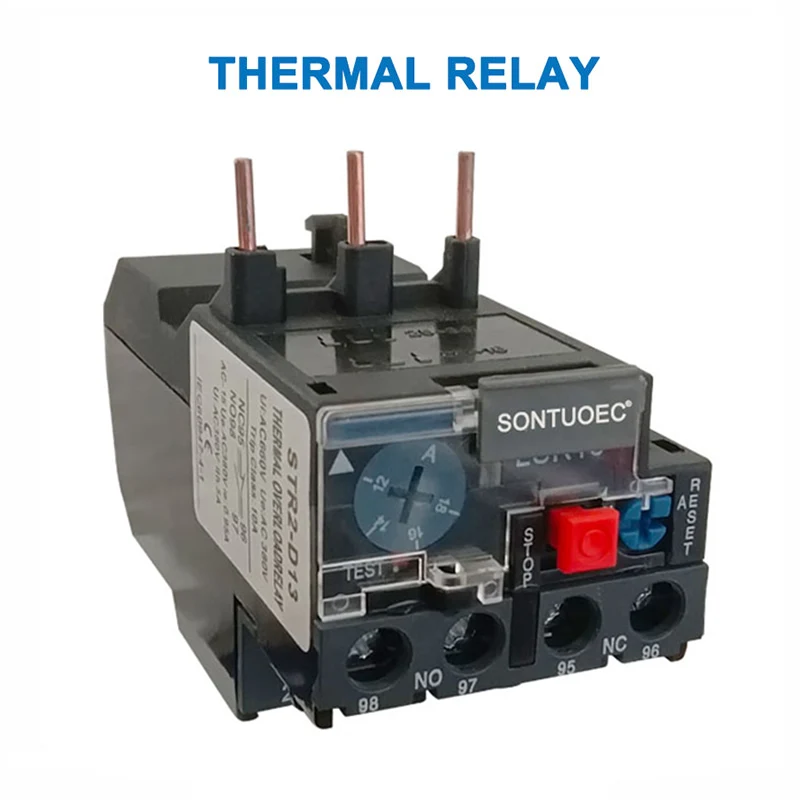

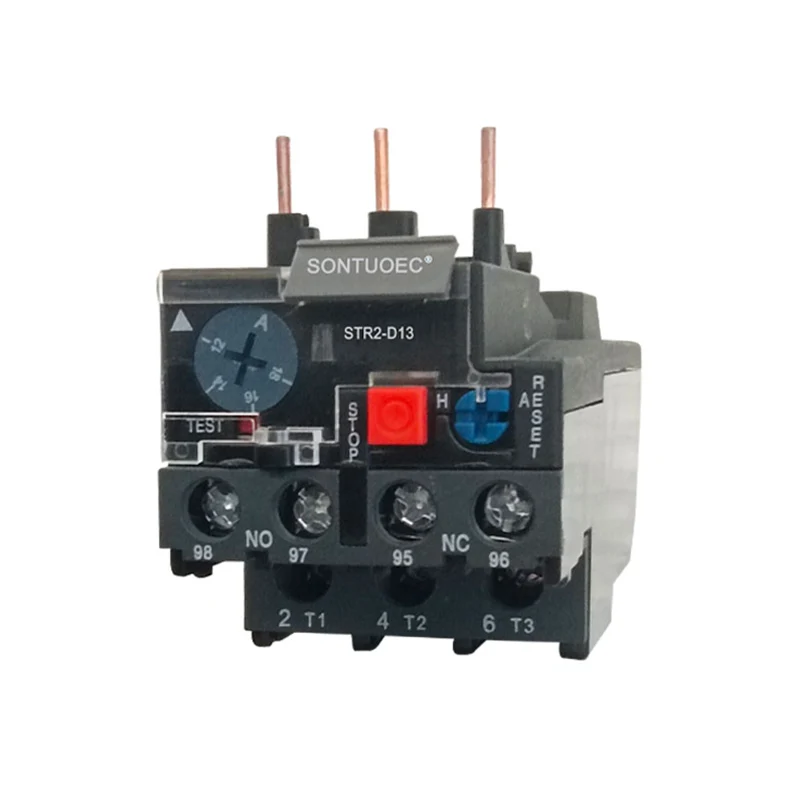

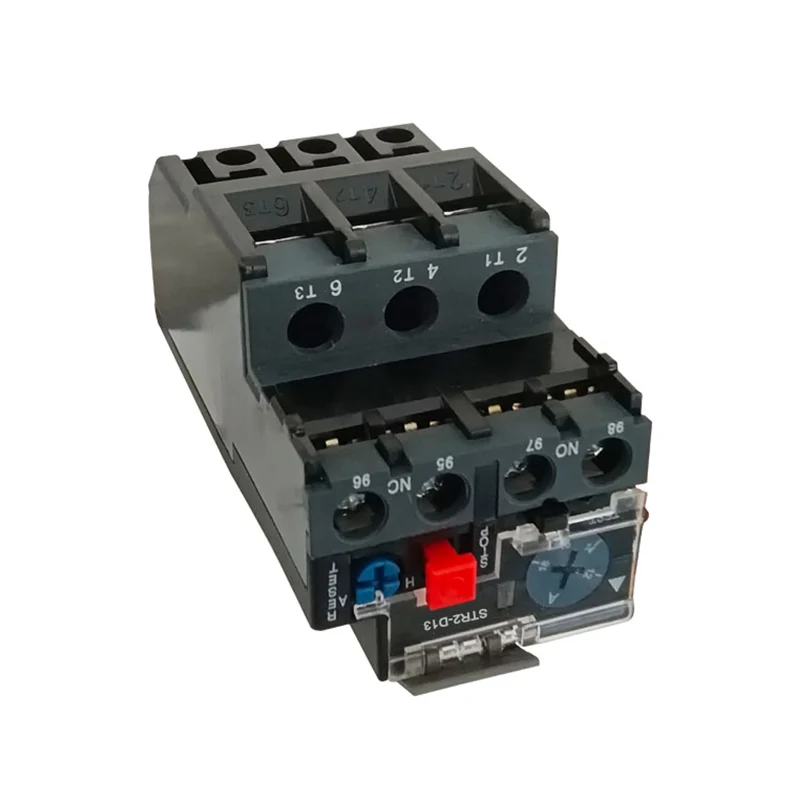

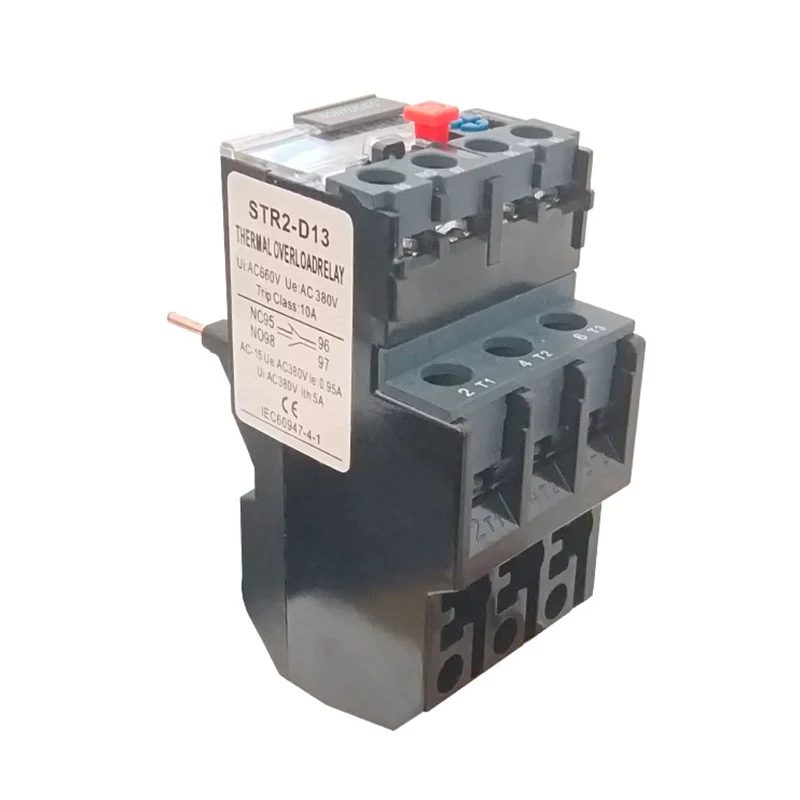

Str2-d13 ಥರ್ಮಲ್ ರಿಲೇ
  • Str2-d13 ಥರ್ಮಲ್ ರಿಲೇStr2-d13 ಥರ್ಮಲ್ ರಿಲೇ
  • Str2-d13 ಥರ್ಮಲ್ ರಿಲೇStr2-d13 ಥರ್ಮಲ್ ರಿಲೇ
  • Str2-d13 ಥರ್ಮಲ್ ರಿಲೇStr2-d13 ಥರ್ಮಲ್ ರಿಲೇ
  • Str2-d13 ಥರ್ಮಲ್ ರಿಲೇStr2-d13 ಥರ್ಮಲ್ ರಿಲೇ
  • Str2-d13 ಥರ್ಮಲ್ ರಿಲೇStr2-d13 ಥರ್ಮಲ್ ರಿಲೇ
  • Str2-d13 ಥರ್ಮಲ್ ರಿಲೇStr2-d13 ಥರ್ಮಲ್ ರಿಲೇ
  • Str2-d13 ಥರ್ಮಲ್ ರಿಲೇStr2-d13 ಥರ್ಮಲ್ ರಿಲೇ

Str2-d13 ಥರ್ಮಲ್ ರಿಲೇ

STR2-D13 ಥರ್ಮಲ್ ರಿಲೇ ಎನ್ನುವುದು ಉಷ್ಣ ಅಂಶದಿಂದ ಉತ್ಪತ್ತಿಯಾಗುವ ಶಾಖದ ಮೂಲಕ ಪ್ರವಾಹದ ಬಳಕೆಯಾಗಿದೆ, ಇದರಿಂದಾಗಿ ಬೈಮೆಟಾಲಿಕ್ ಶೀಟ್ ವಿರೂಪತೆಯ ವಿಸ್ತರಣೆಯ ವಿಭಿನ್ನ ಗುಣಾಂಕಗಳು, ವಿರೂಪತೆಯು ಒಂದು ನಿರ್ದಿಷ್ಟ ಅಂತರವನ್ನು ತಲುಪಿದಾಗ, ಸಂಪರ್ಕಿಸುವ ರಾಡ್‌ನ ಕ್ರಿಯೆಯನ್ನು ಉತ್ತೇಜಿಸಲು, ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ವನ್ನಣ್ಯವಾಗಿ, ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಂಪರ್ಕಿಸಲಾಗಿದೆ. ಮೋಟರ್‌ನ ಓವರ್‌ಲೋಡ್ ಸಂರಕ್ಷಣಾ ಅಂಶವಾಗಿ, ಎಸ್‌ಟಿಆರ್ 2-ಡಿ 13 ಥರ್ಮಲ್ ರಿಲೇ ಸಣ್ಣ ಗಾತ್ರ, ಸರಳ ರಚನೆ ಮತ್ತು ಕಡಿಮೆ ವೆಚ್ಚದ ಅನುಕೂಲಗಳನ್ನು ಹೊಂದಿದೆ.

ಮಾದರಿ:STR2-D13

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ಉತ್ಪನ್ನ ವಿವರಣೆ

ವಿಶೇಷಣಗಳು:

ಉತ್ಪನ್ನದ ಹೆಸರು ಉಷ್ಣ ಓವರ್ಲೋಡ್ ರಿಲೇ
ಮಾದರಿ Str2-d13
ವಸ್ತು ಪ್ಲಾಸ್ಟಿಕ್, ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳು
ಉಷ್ಣ ಸಂಪರ್ಕ 1NO+1NC
ಥರ್ಮಲ್ ರಿಲೇರೇಟೆಡ್ ಪ್ರವಾಹ 0.1 ಎ -25 ಎ
ಹೊಂದಾಣಿಕೆ ಪ್ರಸ್ತುತ ಶ್ರೇಣಿ (ಎ) ಸೆಟ್ಟಿಂಗ್ ಶ್ರೇಣಿ 1a-1.6a
1.6 ಎ -2.5 ಎ
4 ಎ -6 ಎ
5.5 ಎ -8 ಎ
7 ಎ -10 ಎ
9 ಎ -13 ಎ
12a-18a
17 ಎ -25 ಎ
ಆದೇಶವನ್ನು ನೀಡಿದಾಗ ಪ್ರಸ್ತುತ ಶ್ರೇಣಿಯನ್ನು pls ಗಮನಿಸಿ
ಯುಐ
ಆವರ್ತನ 660 ವಿ
ಟ್ರಿಪ್ಪಿಂಗ್ ವರ್ಗ 50/60Hz
ಒಟ್ಟು ಗಾತ್ರ (ಅಂದಾಜು) 7 × 4.5 × 7.5cm/2.8 "× 1.8 × 2.95" ಹುಡುಕಿ l*W*H
ಬಣ್ಣ       ಚಿತ್ರ ತೋರಿಸಿದಂತೆ


ಮುಖ್ಯ ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು

ಮಾದರಿ ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ ಇಲ್ಲ. ಶ್ರೇಣಿ (ಎ) ಸಂಪರ್ಕಕ್ಕಾಗಿ
Str2-25 25 1301 0.1 ~ 0.12 ~ 0.14 ~ 0.16 Str2-9 ~ 32
1302 0.16 ~ 0.19 ~ 0.22 ~ 0.25
1303 0.25 ~ 0.3 ~ 0.35 ~ 0.4
1304 0.4 ~ 0.05 ~ 0.63
1305 0.63 ~ 0.8 ~ 0.9 ~ 1
1306 1 ~ 1.2 ~ 1.4 ~ 1.6
1307 1.6 ~ 1.9 ~ 2.2 ~ 2.5 Str2-12 ~ 32
1308 2.5 ~ 3 ~ 3.5 ~ 4
1309 4 ~ 5 ~ 6
1312 5.5 ~ 6 ~ 7 ~ 8
1314 7 ~ 8 ~ 9 ~ 10
1316 9 ~ 11 ~ 13
1321 12 ~ 14 ~ 16 ~ 18 Str2-12 ~ 32
1322 17 ~ 21 ~ 25 Str2-12 ~ 32
1353 23 ~ 32 Str2-25/32 (LC1-D25/32)
Str2-36 36 2353 23 ~ 26 ~ 29 ~ 32
2353 28 ~ 32 ~ 36 Str2-32
2353 30 ~ 40
Str2-93 93 3322 23 ~ 26 ~ 32 Str2-40 ~ 95
3353 17 ~ 25
3355 30 ~ 33 ~ 36 ~ 40
3357 37 ~ 41 ~ 46 ~ 50 Str2-50 ~ 95
3359 48 ~ 51 ~ 60 ~ 65
3361 55 ~ 0 ~ 65 ~ 70 Str2-62 ~ 95
3363 63 ~ 71 ~ 80 Str2-80/str2-95
3365 80 ~ 85 ~ 93 Str2-95
Str2-140 140 80 ~ 104
95 ~ 120
110 ~ 140


ಸಂಯೋಜನೆ ಮತ್ತು ರಚನೆ

STR2-D13 ಥರ್ಮಲ್ ರಿಲೇ ಮುಖ್ಯವಾಗಿ ತಾಪನ ಅಂಶ, ಬೈಮೆಟಲ್, ಸಂಪರ್ಕಗಳು ಮತ್ತು ಪ್ರಸರಣ ಮತ್ತು ಹೊಂದಾಣಿಕೆ ಕಾರ್ಯವಿಧಾನವನ್ನು ಒಳಗೊಂಡಿದೆ. ಅವುಗಳಲ್ಲಿ, ತಾಪನ ಅಂಶವು ಸಣ್ಣ ಪ್ರತಿರೋಧ ಮೌಲ್ಯವನ್ನು ಹೊಂದಿರುವ ಪ್ರತಿರೋಧದ ತಂತಿಯ ತುಣುಕು, ಇದನ್ನು ರಕ್ಷಿಸಬೇಕಾದ ಮೋಟರ್‌ನ ಮುಖ್ಯ ಸರ್ಕ್ಯೂಟ್‌ನಲ್ಲಿ ಸರಣಿಯಲ್ಲಿ ಸಂಪರ್ಕಿಸಲಾಗಿದೆ; ಬೈಮೆಟಲ್ ಶೀಟ್ ಅನ್ನು ಎರಡು ರೀತಿಯ ಲೋಹದ ಹಾಳೆಗಳಿಂದ ತಯಾರಿಸಲಾಗುತ್ತದೆ, ಉಷ್ಣ ವಿಸ್ತರಣೆಯ ವಿಭಿನ್ನ ಗುಣಾಂಕಗಳನ್ನು ಒಟ್ಟುಗೂಡಿಸಿ ಒಟ್ಟಿಗೆ ಒತ್ತಲಾಗುತ್ತದೆ, ಮತ್ತು ವಿದ್ಯುತ್ ಪ್ರವಾಹವು ತಾಪನ ಅಂಶದ ಮೂಲಕ ಹಾದುಹೋದಾಗ, ಶಾಖದಿಂದಾಗಿ ಬೈಮೆಟಲ್ ಶೀಟ್ ಬಾಗುತ್ತದೆ.

STR2-D13 Thermal Relay

STR2-D13 Thermal Relay




STR2-D13 Thermal Relay


STR2-D13 Thermal Relay

STR2-D13 Thermal Relay



ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು

STR2-D13 ಥರ್ಮಲ್ ರಿಲೇಯ ಮುಖ್ಯ ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳಲ್ಲಿ ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್, ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ, ದರದ ಆವರ್ತನ ಮತ್ತು ಸರಿಪಡಿಸುವಿಕೆಯ ಪ್ರಸ್ತುತ ಶ್ರೇಣಿ ಸೇರಿವೆ. ಅವುಗಳಲ್ಲಿ, ರೇಟ್ ಮಾಡಲಾದ ವೋಲ್ಟೇಜ್ ಎಸ್‌ಟಿಆರ್ 2-ಡಿ 13 ಥರ್ಮಲ್ ರಿಲೇ ಸಾಮಾನ್ಯವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಬಲ್ಲ ಅತ್ಯಧಿಕ ವೋಲ್ಟೇಜ್ ಮೌಲ್ಯವನ್ನು ಸೂಚಿಸುತ್ತದೆ, ಸಾಮಾನ್ಯವಾಗಿ 220 ವಿ, 380 ವಿ, 600 ವಿ, ಇತ್ಯಾದಿ; ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹವು STR2-D13 ಥರ್ಮಲ್ ರಿಲೇ ಮೂಲಕ ಪ್ರವಾಹವನ್ನು ಸೂಚಿಸುತ್ತದೆ; ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನವನ್ನು ಸಾಮಾನ್ಯವಾಗಿ 45-62Hz ಗೆ ಅನುಗುಣವಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ; ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹದ ವ್ಯಾಪ್ತಿಯು ಎಸ್‌ಟಿಆರ್ 2-ಡಿ 13 ಥರ್ಮಲ್ ರಿಲೇಯ ಕ್ರಿಯೆಯ ಸಮಯ ಮತ್ತು ಒಂದು ನಿರ್ದಿಷ್ಟ ಪ್ರವಾಹದ ಸ್ಥಿತಿಯಲ್ಲಿ ವಿಲೋಮಾನುಪಾತದಲ್ಲಿ ಪ್ರವಾಹದ ಚೌಕದ ನಡುವಿನ ಸಂಬಂಧವನ್ನು ವಿವರಿಸುತ್ತದೆ.


ಕಾರ್ಯಾಚರಣಾ ಗುಣಲಕ್ಷಣಗಳು

STR2-D13 ಥರ್ಮಲ್ ರಿಲೇಯ ಕಾರ್ಯಾಚರಣಾ ಗುಣಲಕ್ಷಣಗಳು ಮುಖ್ಯವಾಗಿ ಅದರ ಆಂತರಿಕ ಬೈಮೆಟಲ್ ಮತ್ತು ತಾಪನ ಅಂಶವನ್ನು ಅವಲಂಬಿಸಿರುತ್ತದೆ. ಮೋಟಾರು ಓವರ್‌ಲೋಡ್ ಮಾಡಿದಾಗ, ಅಂಕುಡೊಂಕಾದ ಪ್ರವಾಹವು ಹೆಚ್ಚಾಗುತ್ತದೆ, ಮತ್ತು ಎಸ್‌ಟಿಆರ್ 2-ಡಿ 13 ಥರ್ಮಲ್ ರಿಲೇ ಅಂಶದ ಮೂಲಕ ಪ್ರವಾಹವು ಹೆಚ್ಚಾಗುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಬೈಮೆಟಲ್ ಹೆಚ್ಚಿನ ತಾಪಮಾನಕ್ಕೆ ಏರುತ್ತದೆ ಮತ್ತು ಹೆಚ್ಚಿನ ಪ್ರಮಾಣದಲ್ಲಿ ಬಾಗುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಸಂಪರ್ಕಿಸುವ ರಾಡ್ ಅನ್ನು ಕಾರ್ಯರೂಪಕ್ಕೆ ತಳ್ಳುತ್ತದೆ ಮತ್ತು ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ. STR2-D13 ಥರ್ಮಲ್ ರಿಲೇ ಅನ್ನು ಕಾರ್ಯಗತಗೊಳಿಸಿದ ನಂತರ, ಬೈಮೆಟಲ್ ಅನ್ನು ಮರುಹೊಂದಿಸುವ ಮೊದಲು ತಂಪಾಗಿಸುವ ಅವಧಿಯ ಅಗತ್ಯವಿದೆ.


ಪಾತ್ರ ಮತ್ತು ಅಪ್ಲಿಕೇಶನ್

ಎಸ್‌ಟಿಆರ್ 2-ಡಿ 13 ಥರ್ಮಲ್ ರಿಲೇಗಳನ್ನು ಮುಖ್ಯವಾಗಿ ಓವರ್‌ಲೋಡ್‌ಗಳು, ಹಂತದ ವಿರಾಮಗಳು ಮತ್ತು ಅಸಮತೋಲಿತ ಮೂರು-ಹಂತದ ವಿದ್ಯುತ್ ಸರಬರಾಜುಗಳಂತಹ ದೋಷಗಳ ವಿರುದ್ಧ ವಿದ್ಯುತ್ ಮೋಟರ್‌ಗಳನ್ನು ರಕ್ಷಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ. ಮೋಟಾರು ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ, ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಯೊಂದಿಗೆ ಸರ್ಕ್ಯೂಟ್ ಬ್ರೇಕರ್‌ಗಳ ಜೊತೆಯಲ್ಲಿ ಬಳಸಿದಾಗ ಎಸ್‌ಟಿಆರ್ 2-ಡಿ 13 ಥರ್ಮಲ್ ರಿಲೇಗಳು ಹೆಚ್ಚು ಪರಿಣಾಮಕಾರಿ. ಇದಲ್ಲದೆ, ಇತರ ವಿದ್ಯುತ್ ಉಪಕರಣಗಳು ಅಥವಾ ವಿದ್ಯುತ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳ ಓವರ್‌ಲೋಡ್ ರಕ್ಷಣೆಗಾಗಿ ಎಸ್‌ಟಿಆರ್ 2-ಡಿ 13 ಥರ್ಮಲ್ ರಿಲೇಗಳನ್ನು ಸಹ ಬಳಸಬಹುದು.


ಆಯ್ಕೆ ಮತ್ತು ಬಳಕೆಗಾಗಿ ಮುನ್ನೆಚ್ಚರಿಕೆಗಳು

STR2-D13 ಥರ್ಮಲ್ ರಿಲೇಗಳನ್ನು ಆಯ್ಕೆಮಾಡುವಾಗ, ಮೋಟಾರು, ಕೆಲಸದ ವಾತಾವರಣ, ಪ್ರಾರಂಭಿಕ ಪ್ರವಾಹ, ಲೋಡ್‌ನ ಸ್ವರೂಪ ಮತ್ತು ಇತರ ಅಂಶಗಳ ರೇಟ್ ಪ್ರವಾಹದ ಪ್ರಕಾರ ಸಮಗ್ರ ಪರಿಗಣನೆ ಮಾಡಬೇಕು. Str2-D13 ಥರ್ಮಲ್ ರಿಲೇ ಅನ್ನು ಶುಷ್ಕ, ವಾತಾಯನ, ನಾಶಕಾರಿಯಲ್ಲದ ಅನಿಲ ವಾತಾವರಣದಲ್ಲಿ ಸ್ಥಾಪಿಸಬೇಕು ಮತ್ತು ಅದರ ವೈರಿಂಗ್ ಸರಿಯಾದ ಮತ್ತು ಸಂಸ್ಥೆಯಾಗಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಬೇಕು.

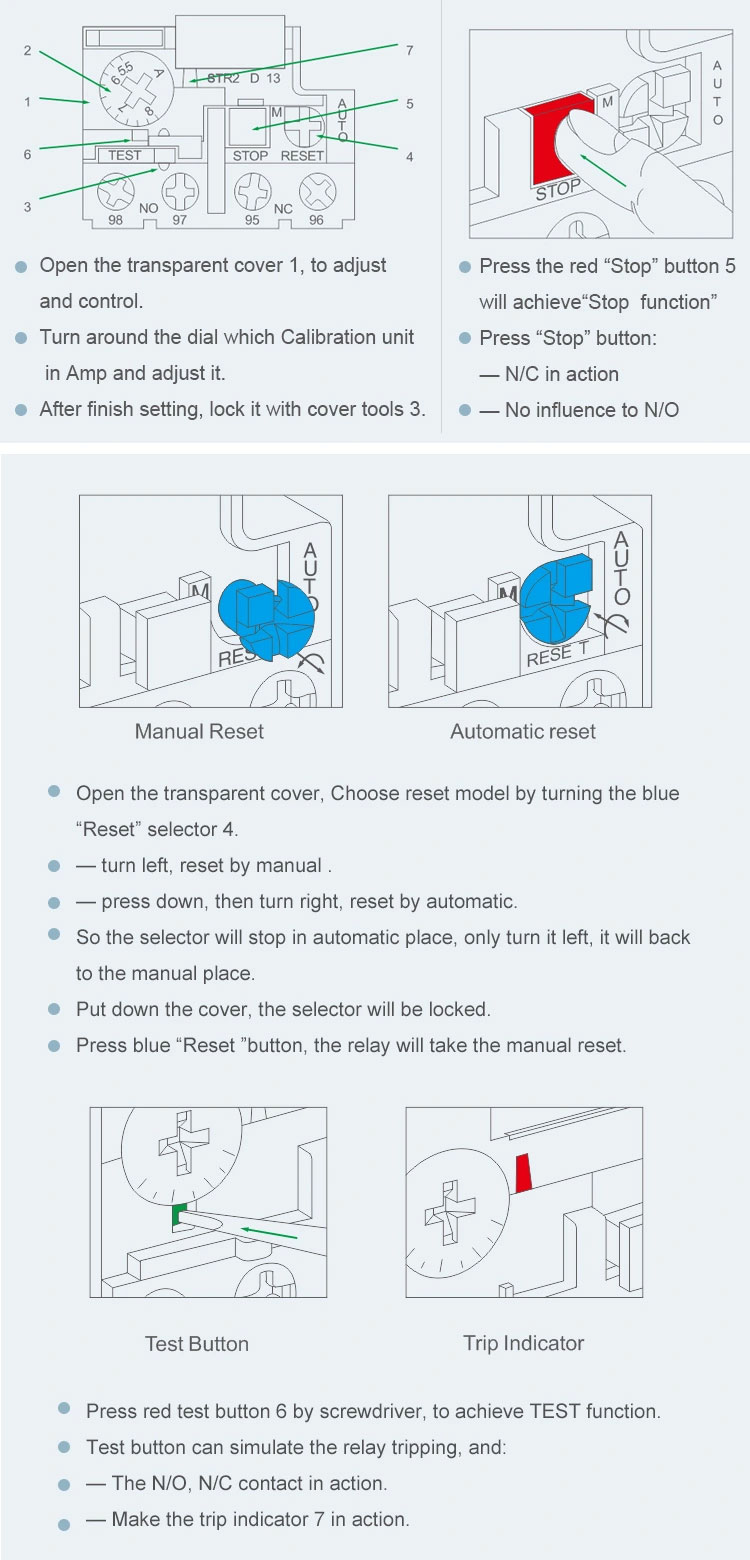

ಬಳಕೆಯ ಸಂದರ್ಭದಲ್ಲಿ, ಎಸ್‌ಟಿಆರ್ 2-ಡಿ 13 ಥರ್ಮಲ್ ರಿಲೇಯ ಕೆಲಸದ ಸ್ಥಿತಿಯನ್ನು ಅದರ ಸಾಮಾನ್ಯ ಕಾರ್ಯಾಚರಣೆ ಮತ್ತು ಸುರಕ್ಷತೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ನಿಯಮಿತವಾಗಿ ಪರಿಶೀಲಿಸಬೇಕು. ಮೋಟಾರ್ ಓವರ್‌ಲೋಡ್ ದೋಷಯುಕ್ತವಾಗಿದ್ದರೆ, ಮೋಟರ್ ಅನ್ನು ಮತ್ತೆ ಸುಲಭವಾಗಿ ಪ್ರಾರಂಭಿಸುವುದನ್ನು ತಪ್ಪಿಸಲು, ಎಸ್‌ಟಿಆರ್ 2-ಡಿ 13 ಥರ್ಮಲ್ ರಿಲೇ ಅನ್ನು ಕೈಯಾರೆ ಮರುಹೊಂದಿಸಬೇಕು.
