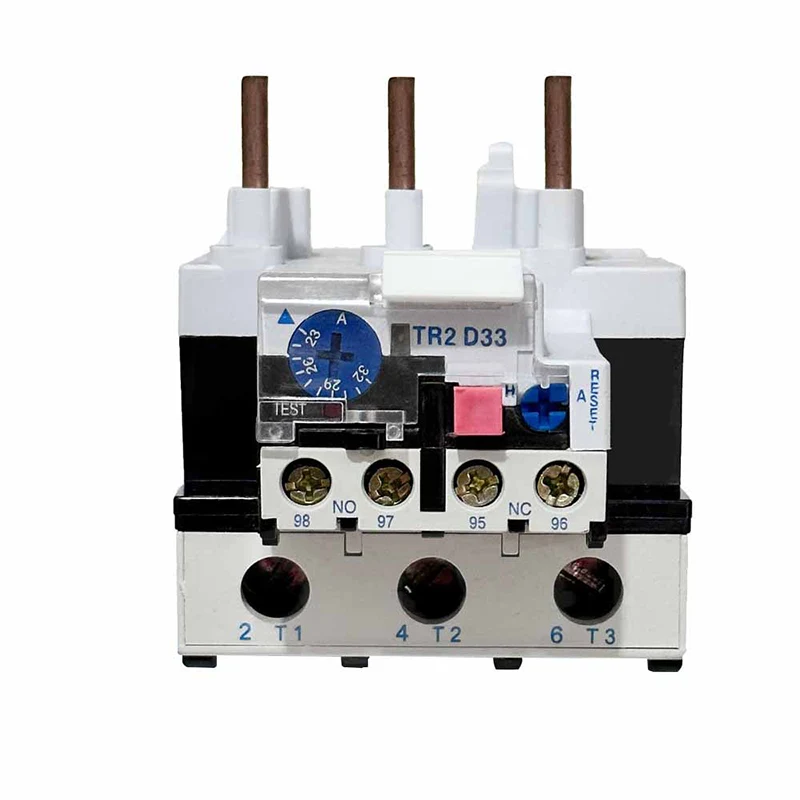

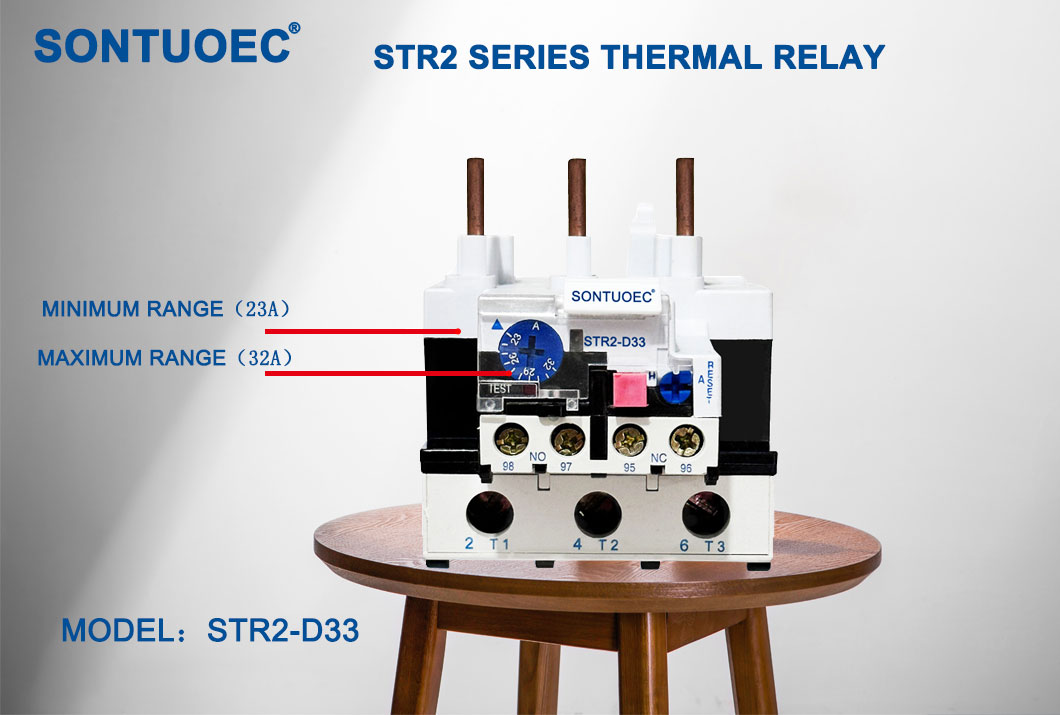

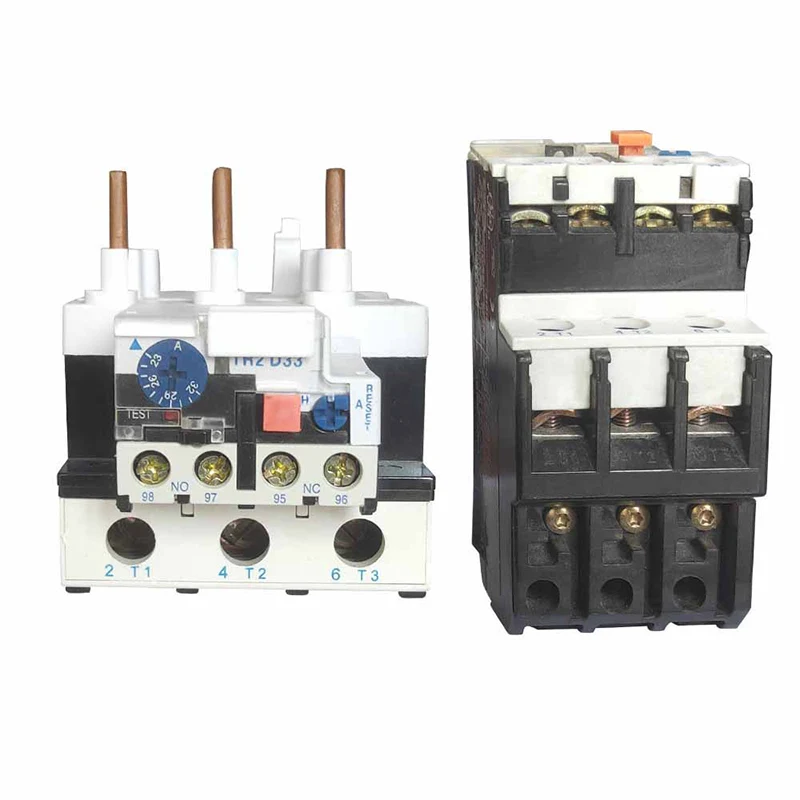

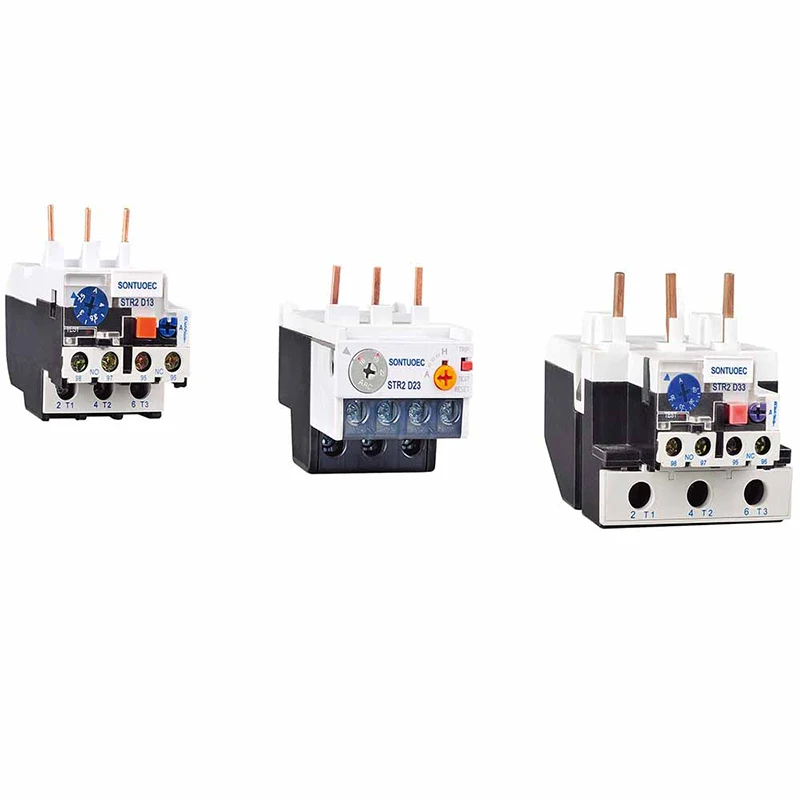

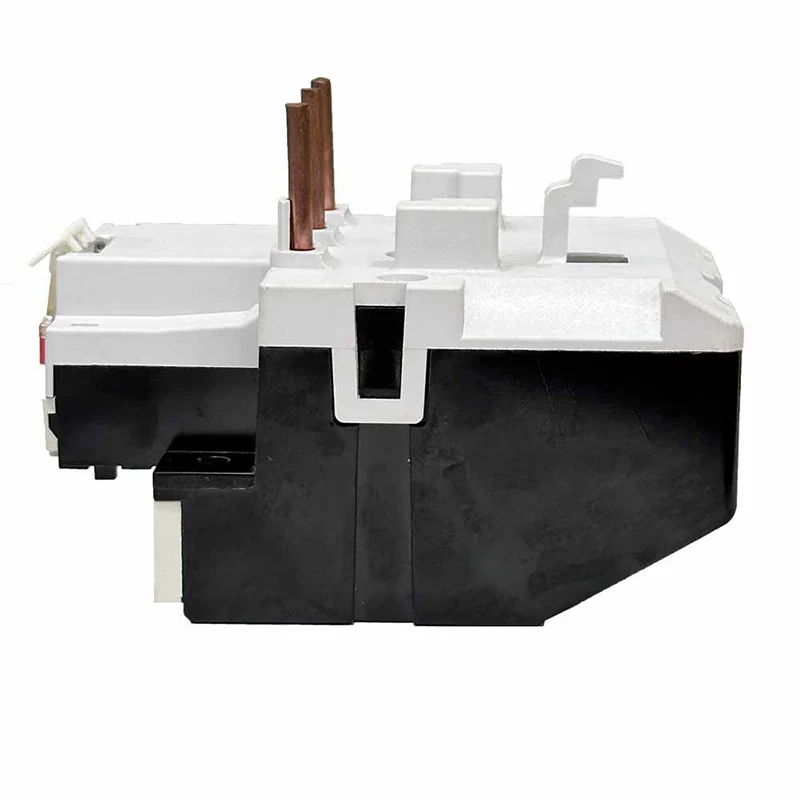

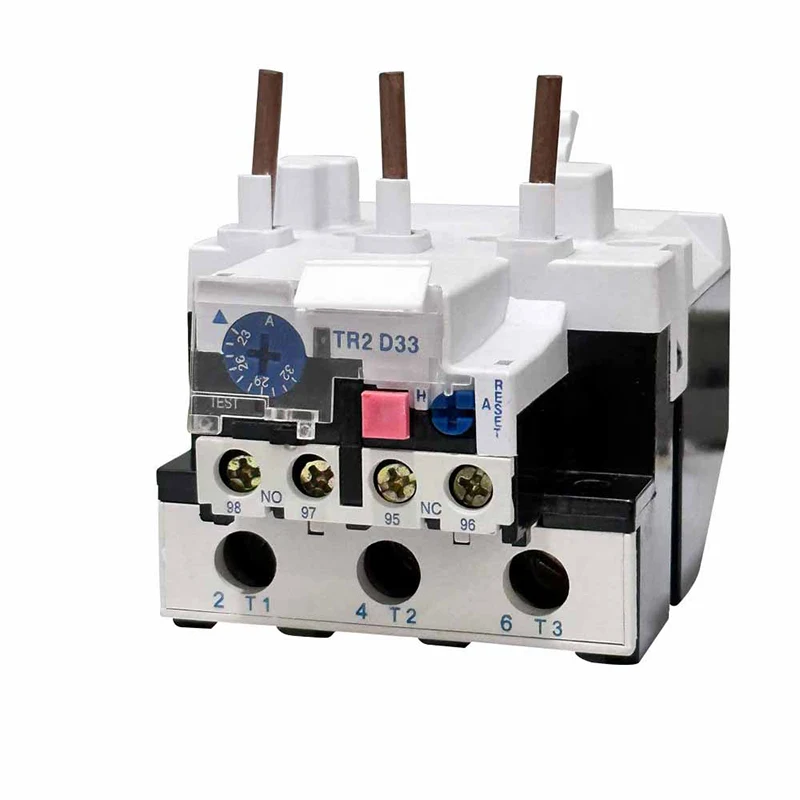

Str2-d33 ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ

ಎಸ್‌ಟಿಆರ್ 2-ಡಿ 33 ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇಗಳು ವಿದ್ಯುತ್ ಪ್ರವಾಹದ ಉಷ್ಣ ಪರಿಣಾಮದ ತತ್ವದ ಮೇಲೆ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತವೆ. ಮೋಟಾರು ಓವರ್‌ಲೋಡ್ ಮಾಡಿದಾಗ, ಅದರ ಪ್ರಸ್ತುತ ಹೆಚ್ಚಾಗುತ್ತದೆ, ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ ಒಳಗೆ ತಾಪನ ಅಂಶವು ಬಿಸಿಯಾಗಲು ಕಾರಣವಾಗುತ್ತದೆ. ಈ ಶಾಖವನ್ನು ಬೈಮೆಟಲ್ಗೆ ವರ್ಗಾಯಿಸಲಾಗುತ್ತದೆ, ಇದು ಉಷ್ಣ ವಿಸ್ತರಣೆಯ ವಿಭಿನ್ನ ಗುಣಾಂಕಗಳೊಂದಿಗೆ ಎರಡು ಲೋಹಗಳಿಂದ ಮಾಡಲ್ಪಟ್ಟಿದೆ, ಆದ್ದರಿಂದ ಬಿಸಿಯಾದಾಗ ಅದು ಬಾಗುತ್ತದೆ. ಬಾಗುವಿಕೆಯು ಒಂದು ನಿರ್ದಿಷ್ಟ ಹಂತವನ್ನು ತಲುಪಿದಾಗ, ಅದು ಯಾಂತ್ರಿಕ ಸಾಧನವನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ, ಸಾಮಾನ್ಯವಾಗಿ ಸಂಪರ್ಕ, ಇದು ಮೋಟರ್‌ಗೆ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ, ಹೀಗಾಗಿ ಅದನ್ನು ಹಾನಿಯಿಂದ ರಕ್ಷಿಸುತ್ತದೆ.

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

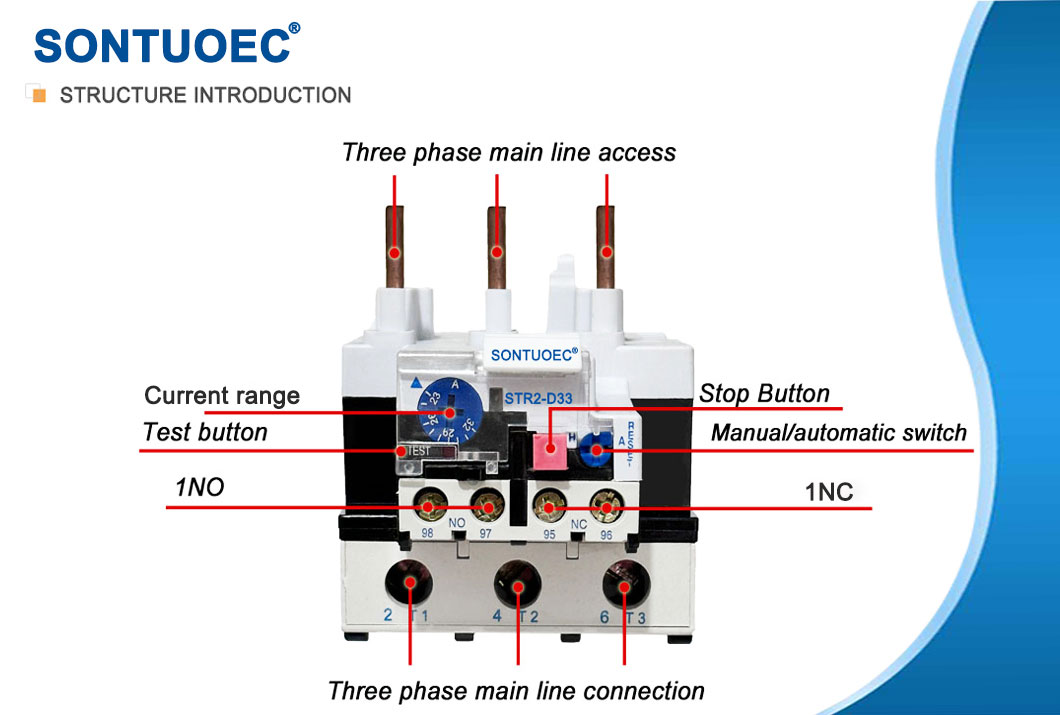

ಉತ್ಪನ್ನ ವಿವರಣೆ

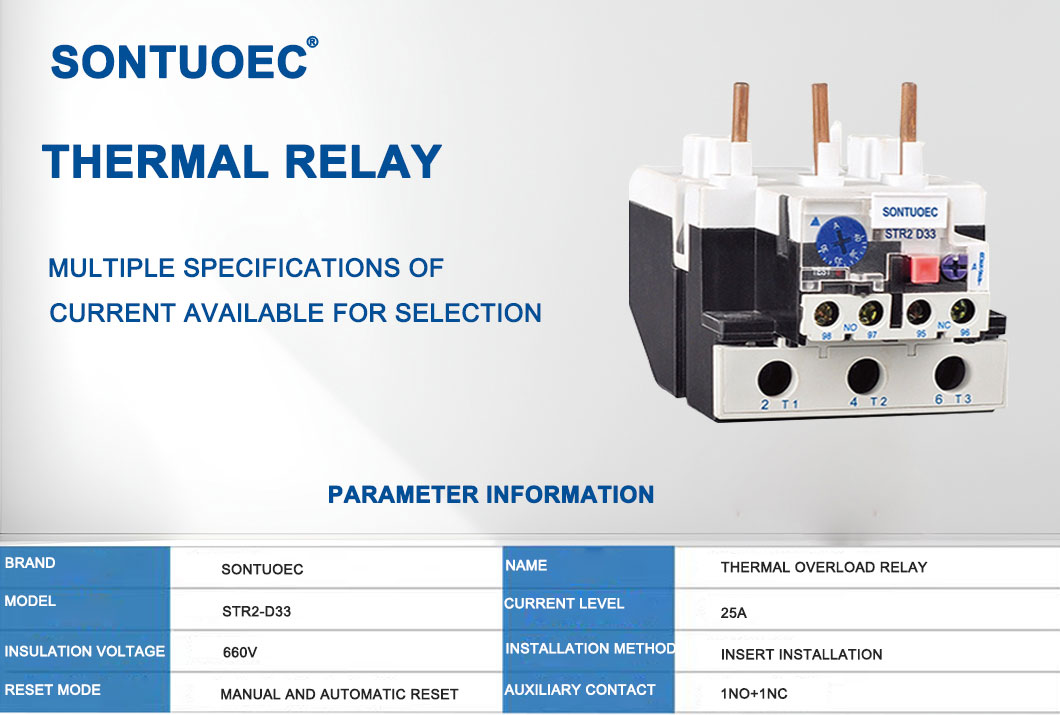

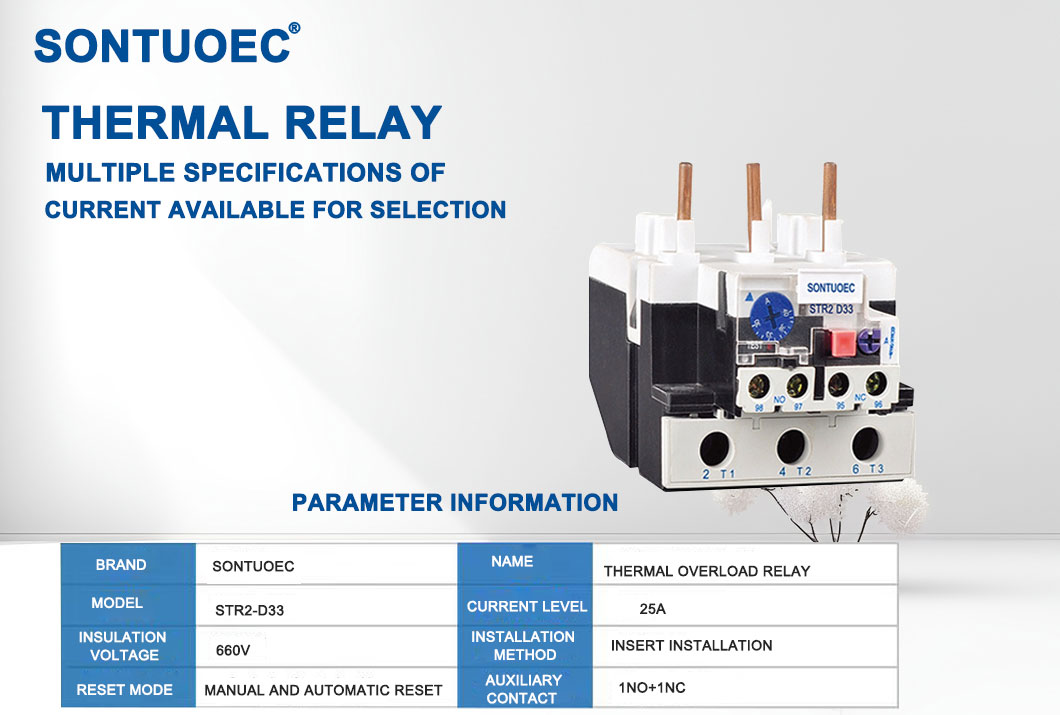

ವಿಶೇಷಣಗಳು:

ಉತ್ಪನ್ನ ಹೆಸರು	ಉಷ್ಣ ಓವರ್ಲೋಡ್ ರಿಲೇ
ಮಾದರಿ	ಎಸ್‌ಟಿ 2-ಡಿ 33
ವಸ್ತು	ಪ್ಲಾಸ್ಟಿಕ್, ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳು
ಉಷ್ಣತೆಯ ಸಂಪರ್ಕ	1NO+1NC
ಉಷ್ಣತೆಯ ಪ್ರಸಾರವಾದ ಪ್ರವಾಹ	23 ಎ -93 ಎ	Pls ಪ್ರವಾಹವನ್ನು ಗಮನಿಸಿ ವ್ಯಾಪ್ತಿ
Str2-93	ಹೊಂದಾಣಿಕೆ ಪ್ರಸ್ತುತ ಶ್ರೇಣಿ (ಎ) ಸೆಟ್ಟಿಂಗ್ ಶ್ರೇಣಿ	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
ಆವರ್ತನ	660 ವಿ
ಟ್ರಿಪ್ಪಿಂಗ್ ವರ್ಗ	50/60Hz
ಬಣ್ಣ	ಚಿತ್ರ ತೋರಿಸಿದಂತೆ

ಮುಖ್ಯ ತಾಂತ್ರಿಕ ನಿಯತಾಂಕಗಳು

ಮಾದರಿ	ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹ	ಇಲ್ಲ.	ಶ್ರೇಣಿ (ಎ)	ಸಂಪರ್ಕಕ್ಕಾಗಿ
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	Str2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	Str2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

ಮುಖ್ಯ ಕಾರ್ಯಗಳು

ಓವರ್‌ಲೋಡ್ ಪ್ರೊಟೆಕ್ಷನ್: ಮೋಟರ್‌ನ ಹೊರೆ ಅದರ ರೇಟ್ ಮಾಡಿದ ಮೌಲ್ಯವನ್ನು ಮೀರಿದಾಗ, ಮೋಟರ್ ಅಧಿಕ ಬಿಸಿಯಾಗುವುದನ್ನು ಮತ್ತು ಹಾನಿಯಾಗದಂತೆ ತಡೆಯಲು ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

ಓವರ್‌ಟೀಟ್ ಪ್ರೊಟೆಕ್ಷನ್: ಕೆಲವು ಕಾರಣಗಳಿಗಾಗಿ ಮೋಟಾರ್ ಓವರ್‌ಟೀಟ್ಸ್ ಮಾಡಿದರೆ (ಉದಾ. ಹೆಚ್ಚಿನ ಸುತ್ತುವರಿದ ತಾಪಮಾನ ಅಥವಾ ಕಳಪೆ ಶಾಖದ ಹರಡುವಿಕೆ), ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ ಸಹ ವಿದ್ಯುತ್ ಸರಬರಾಜನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

ಸೂಚನಾ ಕಾರ್ಯ: ಅನೇಕ ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇಗಳು ಸೂಚನಾ ಕಾರ್ಯವನ್ನು ಹೊಂದಿವೆ, ಇದು ಮೋಟರ್ ಓವರ್‌ಲೋಡ್ ಮಾಡಿದಾಗ ಅಥವಾ ಹೆಚ್ಚು ಬಿಸಿಯಾದಾಗ ಸ್ಥಿತಿಯನ್ನು ಸಂಕೇತಿಸುತ್ತದೆ ಅಥವಾ ಬದಲಾಯಿಸುತ್ತದೆ, ಇದರಿಂದಾಗಿ ಆಪರೇಟರ್ ಸಮಯಕ್ಕೆ ಕ್ರಮಗಳನ್ನು ಕಂಡುಹಿಡಿಯಬಹುದು ಮತ್ತು ತೆಗೆದುಕೊಳ್ಳಬಹುದು.

ಆಟೋ ರಿಲೇ ಎಸ್‌ಟಿಆರ್ 2-ಡಿ ಸರಣಿಯ ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ ಅನ್ನು 50/60 ಹೆರ್ಟ್ಸ್, ರೇಟ್ ಮಾಡಿದ ನಿರೋಧನ ವೋಲ್ಟೇಜ್ 660 ವಿ, ಎಲೆಕ್ಟ್ರಿಕ್ ಮೋಟರ್ ಓವರ್‌ಲೋಡ್ ಮಾಡಿದಾಗ ಹಂತ ವಿರಾಮವನ್ನು ರಕ್ಷಿಸಲು ಪ್ರಸ್ತುತ 0.1-93 ಎ ಎಂದು ರೇಟ್ ಮಾಡಲಾಗಿದೆ 60947-1.

ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶಗಳು

ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇಗಳನ್ನು ವಿವಿಧ ಕೈಗಾರಿಕಾ ಮತ್ತು ವಾಣಿಜ್ಯ ಪರಿಸರದಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ, ವಿಶೇಷವಾಗಿ ಎಲೆಕ್ಟ್ರಿಕ್ ಮೋಟಾರ್ ಡ್ರೈವ್‌ಗಳ ಅಗತ್ಯವಿರುವ ಸಾಧನಗಳಲ್ಲಿ. ಉದಾಹರಣೆಗೆ, ಓವರ್‌ಲೋಡ್ ಅಥವಾ ಅಧಿಕ ಬಿಸಿಯುವ ಸ್ಥಿತಿಯ ಸಂದರ್ಭದಲ್ಲಿ ಅಂತಹ ಸಾಧನಗಳನ್ನು ಸುರಕ್ಷಿತವಾಗಿ ಸ್ಥಗಿತಗೊಳಿಸಬಹುದೆಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಅವುಗಳನ್ನು ಪಂಪ್‌ಗಳು, ಸಂಕೋಚಕಗಳು, ಅಭಿಮಾನಿಗಳು, ಕನ್ವೇಯರ್‌ಗಳು ಮತ್ತು ವಿವಿಧ ಯಾಂತ್ರಿಕ ಸಾಧನಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ.

ಆಯ್ಕೆ ಮತ್ತು ಸ್ಥಾಪನೆ

ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ ಅನ್ನು ಆಯ್ಕೆಮಾಡುವಾಗ, ಮೋಟರ್‌ನ ವಿದ್ಯುತ್ ರೇಟಿಂಗ್, ಆಪರೇಟಿಂಗ್ ಪರಿಸರ ಮತ್ತು ಲೋಡ್ ಗುಣಲಕ್ಷಣಗಳಂತಹ ಅಂಶಗಳನ್ನು ಪರಿಗಣಿಸಬೇಕಾಗಿದೆ. ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ ರೇಟೆಡ್ ಪ್ರವಾಹವು ಮೋಟರ್‌ನ ರೇಟ್ ಮಾಡಲಾದ ಪ್ರವಾಹಕ್ಕೆ ಹೊಂದಿಕೆಯಾಗುತ್ತದೆ ಮತ್ತು ಇದು ಸೂಕ್ತವಾದ ಓವರ್‌ಲೋಡ್ ಮತ್ತು ಅತಿಯಾದ ರಕ್ಷಣಾ ಗುಣಲಕ್ಷಣಗಳನ್ನು ಹೊಂದಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳುವುದು ಸಹ ಅಗತ್ಯವಾಗಿದೆ.

ಥರ್ಮಲ್ ಓವರ್‌ಲೋಡ್ ರಿಲೇ ಅನ್ನು ಸ್ಥಾಪಿಸುವಾಗ, ನೀವು ತಯಾರಕರ ಮಾರ್ಗಸೂಚಿಗಳನ್ನು ಅನುಸರಿಸಬೇಕು ಮತ್ತು ಅದು ಮೋಟರ್‌ನ ಶಕ್ತಿ ಮತ್ತು ನಿಯಂತ್ರಣ ಸರ್ಕ್ಯೂಟ್‌ಗಳೊಂದಿಗೆ ಸರಿಯಾಗಿ ಸಂಪರ್ಕ ಹೊಂದಿದೆಯೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಬೇಕು. ಇದಲ್ಲದೆ, ಸರಿಯಾದ ಕಾರ್ಯಾಚರಣೆ ಮತ್ತು ದೀರ್ಘ ಸೇವಾ ಜೀವನವನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಉಷ್ಣ ಓವರ್‌ಲೋಡ್ ರಿಲೇಗಳನ್ನು ನಿಯಮಿತವಾಗಿ ಪರಿಶೀಲಿಸಬೇಕು ಮತ್ತು ನಿರ್ವಹಿಸಬೇಕು.
